SM471plus
Hanwha
| Mennyiség: | |
|---|---|
| Megbízható Samsung Pick and Place gép
Hanwha bevált technológiával építi a Samsung Pick and Place Machine-t elektronikai gyárak számára. Ezek a gépek a modellek között megosztják a legfontosabb jellemzőket: menet közbeni látás, amely felismeri az alkatrészeket mozgás közben, vegyes elektromos és pneumatikus adagolók, amelyek a meglévő beállításokkal működnek, hogy pénzt takarítsanak meg, és egyszerű szoftver a gyors programozáshoz. Sok NYÁK-méretet és alkatrésztípust támogatnak nagy pontossággal. Az ICT szállítja ezeket az erős Samsung Pick and Place gépeket, és teljes körű szolgáltatást nyújt a vonaltervezéstől a telepítésig és a képzésig. Az ügyfelek megbízható berendezéseket és szakértői segítséget kapnak a gyártósorok gördülékeny működtetéséhez a világ bármely pontján.
| Modell bemutatása

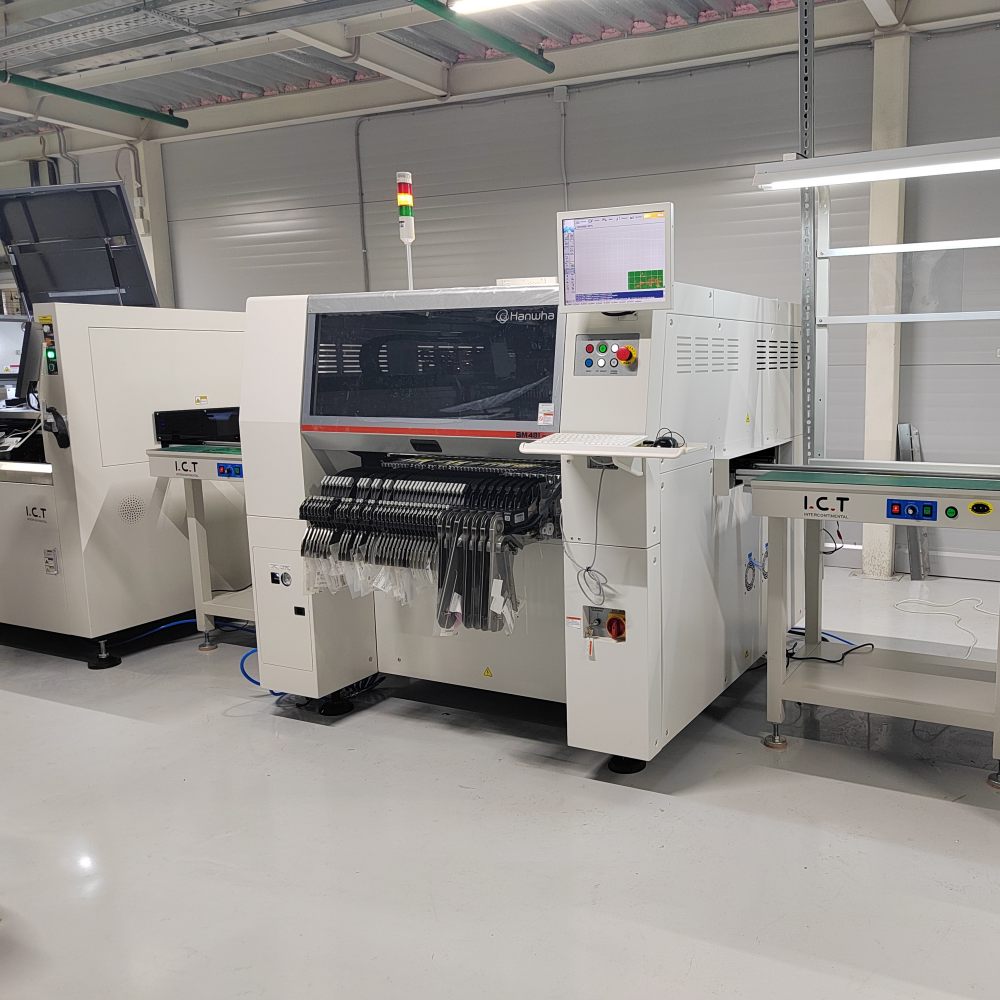

Nagy sebességű modell: SM471Plus
Az SM471Plus a leggyorsabb modell, egy portáljával és fejenként tíz orsóval. A legjobb körülmények között eléri a 78 000 CPH-t, és repülő látást használ a kis 0402-es chipek gyors munkájához. A pontosság ±40 µm marad chipeknél és ±50 µm IC-k esetében. Ez a gép nagy volumenű fogyasztói elektronikai és mobiltelefon-gyárakhoz illeszkedik, ahol a sebesség a legfontosabb. A szabványos PCB mérete 510x460 mm, nagyobb opciókkal.
Rugalmas közepes sebességű modell: SM481Plus
Az SM481Plus fejenként hat orsóval ellátott portálokat használ a sebesség és a hatótávolság egyensúlyához. Eléri a 40 000 CPH-t, miközben nagyobb alkatrészeket is kezel 42 mm-ig. A pontosság ±30 µm-re javul a színpadi látással rendelkező IC-k esetében. Az autó- és háztartási gépiparban működő gyárak ezt a modellt választják vegyes gyártáshoz. Támogatja a nagyon hosszú, akár 1500 mm-es táblákat egysávos beállításban, valódi rugalmasságot kínálva a különböző munkákhoz.
Többfunkciós modell: SM482Plus
Az SM482Plus hat orsót tartalmaz egy portálon a 30 000 CPH teljesítmény érdekében. Különös alakú alkatrészekkel és nagy, akár 1200x510 mm-es táblákkal is kitűnik. A színpadi látás ±30 µm pontosságot tart az IC-k esetében. A világítás- és kijelzőgyártók akkor választják ezt a modellt, amikor nagy vagy szokatlan alkatrészeket kell elhelyezniük anélkül, hogy lassítanák a vonalat. Olyan igényes feladatokat kezel, amelyekkel más gépek naponta küzdenek.
Fejlett rugalmas modell: DECAN L2
A DECAN L2 két portálon fut, egyenként hat orsóval a valódi többfeladatos teljesítmény érdekében. 56 000 CPH-t helyez el, és széles alkatrészeket kezel 55 mm-es magasságig. A repülő látás szűk ±28 µm-es chip pontosságot biztosít. A LED-gyárak és a nagypanel-gyártók ezt a Samsung Pick and Place Machinet használják a kétsávos hatékonysághoz és a nagy, akár 1200 mm hosszúságú táblákhoz. Nagy teherbírást kölcsönöz a gyors vonalaknak.
| Specifikáció
| SM471Plus | SM481Plus | SM482Plus | DECAN L2 | paraméter |
|---|---|---|---|---|
| Elhelyezési sebesség (optimális) | 78 000 CPH | 40 000 CPH | 30.000 CPH | 56 000 CPH |
| Orsók száma | 10 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (2 portál) |
| Elhelyezési pontosság (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Elhelyezési pontosság (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Alkatrész tartomány | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, akár □55mm választható) |
| Max PCB méret (szabvány) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximális PCB-méret (opció) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Akár 1200 x 460 mm |
| Adagoló kapacitása (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Látórendszer | Repülő Vision | Stage Vision | Stage Vision | Repülő Vision |
| További SMT-vel kapcsolatos termékek
Az ICT komplett, kiváló minőségű SMT gyártósorokat épít a Samsung Pick and Place Machine köré. Kínálunk vákuumrakodókat, amelyek tisztán tartják a táblákat, automatikus nyomtatókat, amelyek pontosan alkalmazzák a pasztát, többzónás újrafolyó sütőket, amelyek erős forrasztási kötéseket hoznak létre, és fejlett AOI rendszereket, amelyek minden hibát észlelnek. Minden berendezés szorosan kapcsolódik a sima áramlás érdekében. Ez a teljes beállítás növeli a hozamot, csökkenti a költségeket, és kiállja az autóipari, orvosi, világítástechnikai és fogyasztói elektronikai gyárakban a mindennapi igénybevételt. A kész táblák készen állnak a valódi ügyfelek számára. Megtervezzük és támogatjuk a teljes vonalat az elejétől a végéig.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Törökország teljesen automatizált, nyomon követhető csúcskategóriás SMT-vonal. |
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Ellenőrző gép | SMT ellenőrző eszközök, mint például AOI, SPI, röntgen és stencil-ellenőrző. |
| Nyomkövethetőség | Rögzíti és nyomon követi a termelési adatokat. |
| Videó az ügyfelek sikeréről
Két ICT-mérnök Tádzsikisztánba repült, hogy segítsenek egy LED-gyártónak. Az ügyfél két teljes SMT-sort kapott több Samsung Pick and Place géppel, valamint egy DIP-sort, egy bevonósort, egy adagolósort és egy LED-izzó-összeszerelősort. A videón a biztonságosan megérkező berendezések láthatók, a mérnökök a ládákat kirakják, a gépeket összeszerelik, és lépésről lépésre betanítják a helyi dolgozókat. A vonalak zökkenőmentesen kezdtek futni. A személyzet sokféle LED izzót és lámpát gyártott. Végül az ügyfél erős pozitív visszajelzést adott a gyors beállításról és a tökéletes termékminőségről.
| Szerviz és képzési támogatás
Az ICT teljes körű szolgáltatást és képzést biztosít minden Samsung Pick and Place Machine számára. Csapatunk az igényelemzéssel és vonaltervezéssel kezdi, majd a szállítást, a telepítést és a helyszíni képzést végzi. A mérnökök világszerte utaznak műszaki segítségért és gyors javításokért. Irányítjuk a folyamatfejlesztéseket és a jövőbeli frissítéseket, hogy a vonalak maximális hatékonysággal működjenek. Az ügyfelek megszerezhetik a hosszú távú sikerhez és a minimális állásidőhöz szükséges tudást és támogatást gyáraikban.
| Ügyfélbeszámolók
Az ügyfelek nagyra értékelik az ICT-mérnököket a szakképzett és türelmes helyszíni segítségükért. Bíznak a Samsung Pick and Place Machine-ben a folyamatos napi teljesítményben. A biztonságos csomagolás védi a berendezést a hosszú szállítási utak során. Csapatunk gyorsan, gyakran még aznap válaszol a kérdésekre. Sok ügyfél azt mondja, hogy az egyértelmű képzés lehetővé teszi számukra, hogy gyorsan elkezdjék a teljes gyártást, és idő- és anyagveszteség nélkül érjenek el kiváló minőségű eredményeket.
| Tanúsítványok és szabványok
Az ICT fontos globális tanúsítványokat tart fenn, amelyek igazolják a minőséget és a biztonságot. CE-jelöléssel rendelkezünk az európai biztonsági szabványokhoz, az RoHS-megfelelőséghez a környezetvédelemhez és az ISO9001-hez a következetes irányítási rendszerekhez. Számos szabadalom fedezi saját innovációinkat az SMT technológiában. Ezek a tanúsítványok azt mutatják, hogy minden Samsung Pick and Place Machine és kapcsolódó szolgáltatás megfelel a megbízhatóságra, a munkavállalók biztonságára és a környezetbarát gyártási gyakorlatra vonatkozó szigorú nemzetközi szabályoknak.
| Az ICT vállalatról és a gyárról
Az ICT saját kutatási, fejlesztési és termelési központokat üzemeltet Kínában. 89 embert foglalkoztatunk, köztük 20 képzett mérnököt, és a 2012-es indulás óta gyorsan növekedtünk. A vállalat jelenleg több mint 1600 ügyfelet szolgál ki 72 országban teljes elektronikai gyártási megoldásokkal. Szigorú tesztelési lépések és teljes minőség-ellenőrzés fut végig minden gyári folyamaton. Ez az erős rendszer megbízható berendezéseket és szolgáltatást biztosít ügyfeleinek a világon mindenhol.
