ICT-PP3025
I.C.T
| Mennyiség: | |
|---|---|

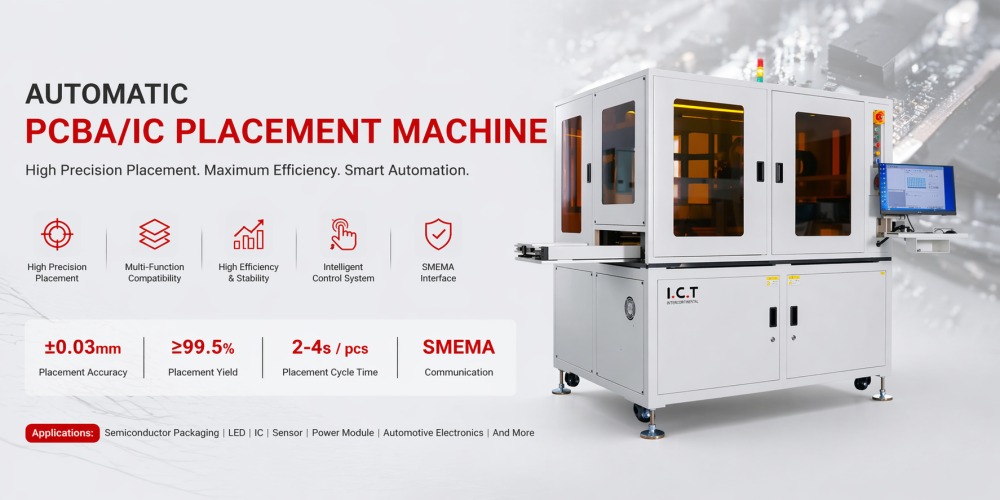

| Intelligens elhelyezési berendezések félvezető vezetékekhez
A Semiconductor elhelyezési berendezése az online lézervágási megoldások végén áll, és közvetlenül azután veszi át az irányítást, hogy a táblák elhagyják a vágót. Különálló PCBA kártyákat fogad, CCD-vel szkennel, és az OK alkatrészeket tálcákba rendezi, miközben az NG kártyákat a hulladékgyűjtőkbe küldi. A többtengelyes vezérlés és a portálkezelés finoman és pontosan mozgatja az egyes táblákat. A gyárak kedvelik, mert gyorsan működik, szinte nem igényel kézi munkát, és megfelel a félvezető és mobil alaplapgyártás szigorú antisztatikus szabályainak. Az érintőképernyős kezelőfelület minden lépését egyértelműen mutatja. Az AGV-támogatással a tálcakiszállításhoz a gép megállás nélkül mozgatja az egész sort.
| Részletes termékjellemzők
Automatikus kód beolvasás és rendezés
A CCD kamera ellenőrzi a tábla méretét, és beolvassa a QR-kódokat, amint a tábla megérkezik. A rendszer azonnal tudja, hogy melyik tábla jó és melyik NG. A jó táblák az elhelyezési területre kerülnek, míg az NG-k egy külön tárolóba kerülnek. Ez a gyors ellenőrzés megőrzi a minőséget, és megakadályozza a hibákat, mielőtt a tálcák megtelnének.
Gyengéd többfejes szívás elhelyezés
A többfejes fúvókákkal ellátott portálrendszer biztonságosan felveszi a deszkákat és tálcákra helyezi. A kamera minden mozdulatot irányít, így az alkatrészek védve maradnak. A fúvóka távolsága automatikusan beállítható 10 mm és 35 mm között. Nagyobb rések esetén a gép lassítás nélkül szedi le egymás után a deszkákat.
Intelligens tálcabetöltés és halmozás
Az üres tálcák automatikusan a helyükre emelkednek, míg a teli tálcák szépen egymásra helyezkednek a másik oldalon. Az érzékelők figyelik a számlálást, és AGV felvételt kérnek, amikor a kötegek készen állnak. Az alsó emelőmechanizmus kettős vezetősíneket használ a folyamatos, csendes működés érdekében, amely óráról órára működik.
Teljes vonal integráció
A szabványos kommunikáció a Semiconductor elhelyezési berendezését közvetlenül a lézervágóhoz és a betöltőhöz köti. A PLC-vezérlés mindent beszél, így a táblák várakozás nélkül áramlanak. A kezelők a teljes folyamatot látják a képernyőn, és szükség esetén másodpercek alatt módosítják.
Komplett félvezető panelezési vonal
A Semiconductor elhelyezési berendezés a teljes lézeres panelezési megoldásban működik a legjobban. Tökéletesen csatlakozik elöl az Automatic Semiconductor PCB Loader-hez és középen a PCBA Online lézervágó géphez. Ez a három gép egyetlen sima vonalat alkot, amely kezeli az adagolást, a precíz vágást, az ellenőrzést és a végső tálca elhelyezését anélkül, hogy közöttük kézi lépések kellenek.
| Specifikáció
| Paraméter | specifikáció |
|---|---|
| Modell | ICT-PP3025 |
| PCB méret | 300×250 mm |
| Táblaméret ellenőrzése és kódszkennelés | CCD |
| Szórófej | 6 db |
| Automata tálca | Üres tálcákkal és tárolótálcákkal |
| Tálca száma | 18×8 db és 19×7 db |
| Kapacitás | 1800-2000 db/h |
| Ellenőrzési módszer | PC |
| Irány | Balról jobbra |
| Dimenzió | 1700×1350×1800 mm |
| Súly | 1500 kg |
Az IKT folyamatosan dolgozik a minőségen és a teljesítményen. A műszaki adatok és a megjelenés előzetes értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Kulcsrakész azt jelenti, hogy csupasz deszka be, kész panel ki, nincs gyerekfelügyelet. A PCB Unloader Loader elől tisztán táplál, hátul pedig tisztán rögzíti. A nyomtató tökéletes paszta. Az elhelyező minden alkatrészt holtpontra dob. Reflow forrasztóanyag szilárd. Az AOI mindent ellenőriz. Az összes állomás szinkronban marad. A munkaerő vékony marad. Az első menet hozama a 99,5%-tól északra marad. Az üzemidő brutális marad. Autóipar, orvosi, fogyasztói, LED – a szabványok letörve, a költségek összetörve.
| Ügyfél sikertörténete – Sikeres szállítás Malajziában
Az ICT egy komplett lézeres panelleválasztó sort szállított egy félvezető-vevőnek Malajziában. Mérnökeink a helyszínre utaztak, telepítették a teljes rendszert, beleértve a rakodót, a lézervágót és a Semiconductor elhelyezési berendezéseit, majd minden beállítást hangoltak, és betanították az ügyfél csapatát. A vonal most egyenletes teljesítménnyel és kiváló minőséggel működik. Az ügyfél zökkenőmentes napi működésről és gyors segítségről számol be, amikor csak szüksége van rá.
| Professzionális szolgáltatás és képzés
Teljes gyári támogatás
Az ICT minden teljes körű projekt mögött helyszíni telepítéssel, teljes teszteléssel és gyakorlati kezelői képzéssel áll. Mérnökeink addig maradnak, amíg a teljes félvezetőgyártó rendszer el nem éri a célsebességet. Cserealkatrészeket, távdiagnosztikát és folyamatos műszaki segítséget biztosítunk az üzembe helyezés után is. Az első üzemtervezési értekezlettől az évekkel későbbi napi működésig minden szakaszban támogatjuk az ügyfeleket. 72 ország több mint 1600 gyára használta komplett megoldásainkat, hogy a tervezéstől a teljes gyártásig bizalommal és aggodalommentesen térjenek át.
| Vásárlói visszajelzés – amit az ügyfelek mondanak
A Semiconductor gyárak világszerte dicsérik a Semiconductor Placement Equipment for Semiconductor készüléket egyenletes napi teljesítményéért és egyszerű működéséért. Az ügyfelek gyakran kiemelik, hogy mérnökeink készen érkeznek, gyorsan megoldják a problémákat, és minden részletet elmagyaráznak a képzés során. Nagyra értékelik továbbá az erős csomagolást, amely megvédi a gépeket a hosszú utakon, és a gyors válaszokat, amelyeket kérdésekre adunk. Sokak szerint a teljes terméksor pontosan úgy működik, ahogy ígérték, és segít nekik minden nap megfelelni a szoros gyártási ütemezésnek.
| Minőségünk és tanúsítványaink
A Semiconductor minden elhelyezési berendezése rendelkezik CE, RoHS és ISO9001 tanúsítvánnyal, valamint szabadalmakkal a szkennelési és elhelyezési technológiájára vonatkozóan. Ezek a dokumentumok megerősítik, hogy a gép megfelel a globális biztonsági, környezetvédelmi és minőségi követelményeknek. A gyárak teljes bizalommal telepítik, tudván, hogy ugyanazokat a szigorú szabványokat követi, amelyeket az ICT minden, általunk világszerte szállított teljes gyártósorra vonatkozik.
