JX-350
JUKI
| Mennyiség: | |
|---|---|

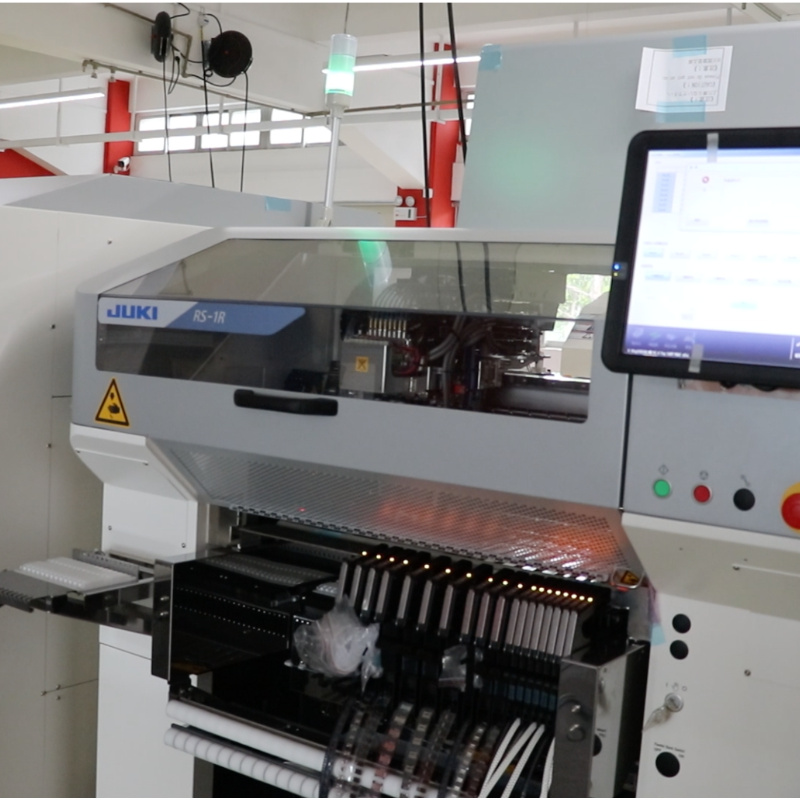

| JUKI LED Pick and Place Machine
Az elektronikai gyártás világában a precizitás és a sebesség határozza meg a sikert. A JUKI LED-tartó mindkét tulajdonságot gyönyörűen megtestesíti. Figyelemre méltó pontossággal pozícionálja az apró LED-eket és a nagyobb alkatrészeket az áramköri lapokon. A moduláris felépítés zökkenőmentes bővítést tesz lehetővé a kereslet növekedésével. A valós idejű látórendszerek minden elhelyezést szorosan figyelnek. A programozás intuitív módon zajlik, jelentősen lerövidítve a beállítási időt. Vékony profilja könnyedén illeszkedik a meglévő vonalakba. Az IKT végigvezeti a teljes utat, a kezdeti tervezéstől a folyamatos optimalizálásig. A világítástechnikai termékeket gyártó gyártók nagyobb hozamot és gördülékenyebb működést érnek el. Ez a sorozat a kihívást jelentő összeszerelési feladatokat megbízható, elegáns folyamatokká alakítja.
| A JUKI Pick and Place Machine modell jellemzői
RS-1R / RS-1XL sorozat jellemzői
A sokoldalúság ragyog ezekben a modellekben. Az RS-1R 47 000 CPH-t kínál, miközben megtartja a ±35 µm-es pontosságot. Akár 650 × 370 mm-es szabványos táblák befogadására alkalmas, az RS-1XL-en szélesebbre nyúlik, 650 × 560 mm-re a nagy világítópanelekhez. Az innovatív Takumi fej dinamikusan alkalmazkodik a változatos alkatrészformákhoz. Az akár 112 adagoló lehetővé teszi a gyors termékváltást. A finom erőszabályozás megóvja a kényes felületeket. A Vision technológia azonnal felismeri a hibákat. Ezek az egységek tökéletesen illeszkednek a gyorsabb modellekhez, kiegyensúlyozott vonalakat hozva létre a különféle LED-gyártási igényekhez. Az átállások kecsesen mennek végbe, a termelékenység folyamatosan magas szinten tartva.
RX-7R / RX-8 sorozat jellemzői
A tiszta sebesség határozza meg ezt a párost. Az RX-7R eléri a 75 000 CPH-t, az RX-8 pedig lenyűgöző 100 000 CPH-ra kúszik fel a fejlett P20 fejnek köszönhetően. Mindkettő karcsú, 998 mm széles, maximalizálva a padló hatékonyságát. Kompromisszumok nélkül kezelik az apró 03015-ös chipeket. A párhuzamos elhelyező fejek tökéletes összhangban működnek. A továbbfejlesztett koaxiális világítás tisztán mutatja a finom részleteket. A puha landolás megvédi a törékeny részeket. A gépek zökkenőmentesen kommunikálnak egymással, megosztva a jelölésekkel és a készlettel kapcsolatos adatokat. Ezek a modellek páratlan négyzetméterenkénti teljesítményt adnak, ideálisak az intenzív, kis komponensű LED-meghajtó- és izzó-összeállításhoz.
| Specifikáció
| RS-1R | RS-1XL | RX-7R | RX-8 | paraméter |
|---|---|---|---|---|
| Elhelyezési sebesség (Optimális CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Maximális táblaméret (mm) | 650 × 370 (egyszemélyes/kétágyas) | 650 × 560 | 510 × 450 (egysávos) | 510 × 450 (kb.) |
| Minimális táblaméret (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Alkatrész magasság (max mm) | 25 | 25 | 3-10,5 (fejfüggő) | 3 |
| Legkisebb komponens | 0201 (metrikus) | 0201 (metrikus) | 03015 (metrikus) | 0201 (kb. 0,4 × 0,2 mm) |
| Legnagyobb alkatrész (mm) | 74 négyzet / 150×50 | 74 négyzet / 150×50 | 25 négyzet | 5 négyzet |
| Adagoló bemenetek (max.) | 112 | 112 | 76 | 56 (kb.) |
| Elhelyezési pontosság | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (kb.) | Nagy pontosság (látás) |
| Gép szélessége (mm) | 1500 (kb.) | 2,109 | 998 | 998 |
| Fej típusa | Takumi beépített fej | Takumi beépített fej | Párhuzamos forgófejek (P16S) | P20 forgófej |

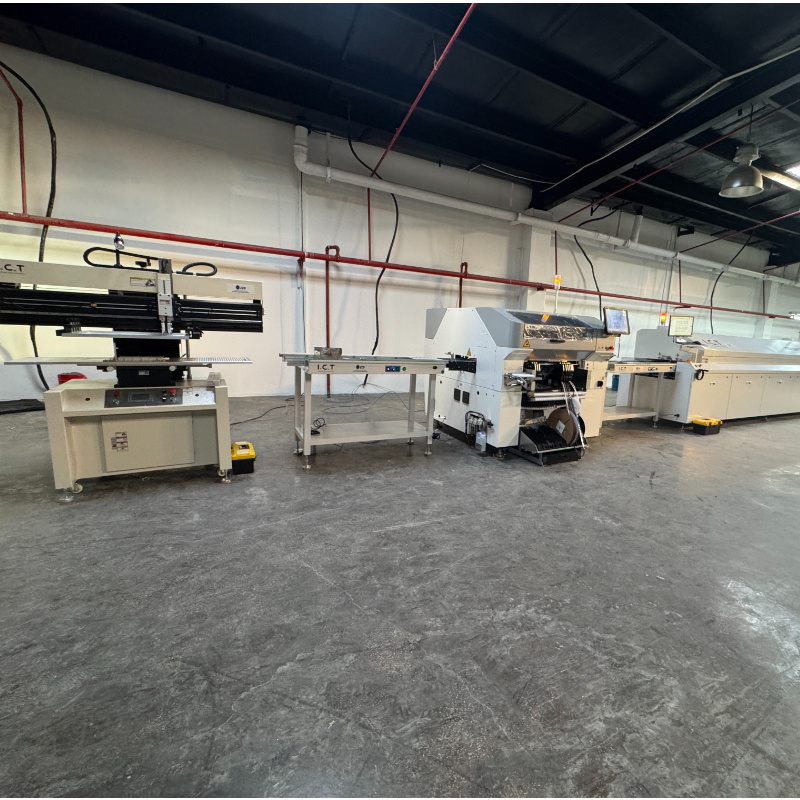

| SMT vonali berendezések listája
Az IKT gondos odafigyeléssel komplett, nagy teljesítményű PCBA-sorokat készít. A vákuumrakodók kifogástalan állapotban szállítják a táblákat. Az automatikus nyomtatók egyenletesen alkalmazzák a forrasztópasztát. A JUKI LED-tartó minden alkatrészt pontosan pozícionál. A többzónás reflow sütők erős csatlakozásokat biztosítanak. Az AOI alapos vizsgálata minden tökéletlenséget észlel. A szállítószalagok és a pufferek végig egyenletes ritmust tartanak fenn. A hozamok jelentősen nőnek, míg a kiadások csökkennek. Semmi sem zavarja az áramlást. Ezek a rendszerek megbízhatóan bírják az igényes autóipari és világítástechnikai gyártást. A kész táblák teljes mértékben felkészülten jelennek meg a valós alkalmazásra, teljes mértékben elkötelezettségünknek köszönhetően.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | ICT Teljesen automata SMT szerelősor. |
| PCB -szállító | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Videó az ügyfelek sikeréről
A videó egy autóipari tápegység-gyártót mutat be, akik megosztják teljes termékcsaládjukat. A tiszta táblák vákuumrakodón keresztül jutnak be. A forrasztópaszta tökéletesen szétterül a nyomtatón. Ekkor a JUKI LED-tartó gyorsan és pontosan kitölti a pozíciókat. A reflow sütők szilárdan megszilárdítják az illesztéseket. Az AOI minden részletet alaposan megvizsgál. Szállítószalagok, hűtőrészek és ütközők biztosítják a folyamatos mozgást. A DIP részen a hullámforrasztás kezeli az átmenő furatokat, átirányítja a táblákat, és az ICT ellenőrzi a működőképességet. Az ügyfél zökkenőmentes integrációt ír le minimális megszakításokkal. A tiszta felvételek rögzítik az elegáns folyamatot az elejétől a végéig. A minőség folyamatosan megfelel a szigorú autóipari követelményeknek.
| Szerviz és képzési támogatás
Az ICT alapos segítséget nyújt minden JUKI LED rögzítőhöz. Tapasztalt mérnökök érkeznek, hogy aprólékosan telepítsék és kalibrálják. A képzések hatékonyan tanítják meg a kezelőket a programozásra, karbantartásra és hibaelhárításra. A távdiagnosztika azonnal megoldja a problémákat. Az ütemezett karbantartás éveken keresztül megőrzi az optimális teljesítményt. Egész sorokat elemezünk, és finomított konfigurációkat ajánlunk. A rendszerfrissítések zökkenőmentesen integrálódnak. A világszerte működő irodák gyors reagálást adnak helytől függetlenül. Az ügyfelek magabiztosan folytatják a folyamatos termelést. A partnerség azonnal megkezdődik és megbízhatóan tart.
| Ügyfél -visszajelzés
A felhasználók rendszeresen kifejezik valódi elégedettségüket. Dicsérik mérnökeinket a hozzáértő, hatékony segítségért a telepítés és javítás során. A JUKI LED-tartó dicséretet kap az egyenletes sebességért és a minimális hibákért. A biztonságos csomagolás biztosítja a biztonságos érkezést világszerte. A megkeresésekre gyors, egyértelmű válaszok érkeznek. A támogatás megtartja a közelséget a távolságokon keresztül. A műveletek hosszabb ideig tartanak, kevesebb megszakítással. A berendezések és a szolgáltatások általános értéke minden sikeres projekttel növekszik.
| Tanúsítványok és szabványok
Minden JUKI LED-tartót tiszteletben tartanak. A CE tanúsítvány megerősíti az európai biztonsági szabványoknak való megfelelést. Az RoHS ellenőrzi a környezetbarát anyagokat. Az ISO9001 szigorú minőségi folyamatokat szabályoz. Számos szabadalom védi az innovatív fej- és látástechnológiákat. Ezek a megkülönböztetések biztosítják az ügyfeleket a munkavállalók biztonságáról, az ökológiai megfontolásról és a tartós megbízhatóságról. A vásárlások teljes körű garanciával mennek végbe a globális előírások szerint.
| Az ICT vállalatról és a gyárról
Az ICT dedikált kutatási részlegeket tart fenn, amelyek folyamatosan fejlett megoldásokat fejlesztenek ki. A gyártás kiterjedt, modern létesítményekben történik, mindenhol aprólékos ellenőrzésekkel. A munkaerő folyamatosan bővül a globális irodák mellett. A szolgáltatás átfogó elektronikai rendszerekkel több mint 1600 ügyfelet ér el 72 országban. A folyamatos növekedés az állandó kiválóságot tükrözi. A robusztus minőségirányítás minden alkatrészt felügyel. A JUKI LED tartó teljesen felkészülten érkezik az igényes napi működésre. Továbbra is elkötelezett partnerek vagyunk a világméretű gyártási folyamatban.
