A forrasztópaszta ellenőrzése (SPI) a modern Surface-Mount Technology (SMT) összeszerelés kritikus része. Vannak azonban olyan esetek, amikor az SPI nem feltétlenül szükséges. Akár az alacsony gyártási mennyiség, akár az egyszerű tervezés, akár a speciális gyártási folyamatok miatt, egyes forgatókönyvek megkerülhetik ezt az automatizált ellenőrzési lépést. Ez a cikk azokat a helyzeteket tárja fel, amelyekben előfordulhat, hogy nincs szükség SPI-re, és az átugrással járó kompromisszumokat.
A kis mennyiségû prototípuskészítés során, amelyet gyakran egyszeri vagy kisszériás gyártásban használnak, a forrasztópasztát manuálisan, fecskendőkkel vagy kis stencilekkel hordják fel. A paszta felhordása után kézi forrasztást vagy gőzfázisú visszafolyást alkalmaznak a végtermék létrehozásához. A kezelők valós időben figyelhetik és módosíthatják a beillesztési alkalmazást, azonnal kijavítva az esetleges következetlenségeket. Ez a közvetlen felügyelet szükségtelenné teszi az automatizált SPI-t, amelyet általában a nagy sebességű, nagy mennyiségű nyomtatás változékonyságának kezelésére használnak. A prototípuskészítéshez, ahol a paszta mennyisége kisebb, és a variációk kevésbé kritikusak, általában elegendő a kézi beavatkozás.
A hobbibarátok, gyártók vagy 10-nél kevesebb táblát gyártó kis mérnöki csapatok számára az automatizált SPI gyakran nem költséghatékony és nem szükséges. Ezek a futtatások jellemzően az alkatrészek kézi elhelyezését foglalják magukban a táblákon, kézzel nyomtatott vagy adagolt pasztával. A nagyítás alatti szemrevételezés és a funkcionális tesztelés általában elegendő az összeszerelés helyességének biztosításához. Ezekben az esetekben az SPI-rendszerek beállításához és karbantartásához szükséges idő és költség jóval meghaladhatja az előnyöket, különösen egyszerű konstrukciók esetén.
Az SPI-rendszer beállítása és programozása jelentős időt és befektetést igényel. Ez gyakran indokolt nagy volumenű futtatások esetén, ahol az automatizált ellenőrzés előnyei idővel megtérülnek. Az 50-nél kevesebb kártyát tartalmazó sorozatok esetén azonban az SPI-rendszerek fix költségei meghaladják a kevesebb hiba miatti lehetséges megtakarítást. Az SPI nélkül az üzemeltetők felgyorsíthatják a prototípus-készítési ciklusokat és csökkenthetik a költségeket, ami különösen kritikus a tervek gyors iterálásakor a kutatási és fejlesztési fázisokban.

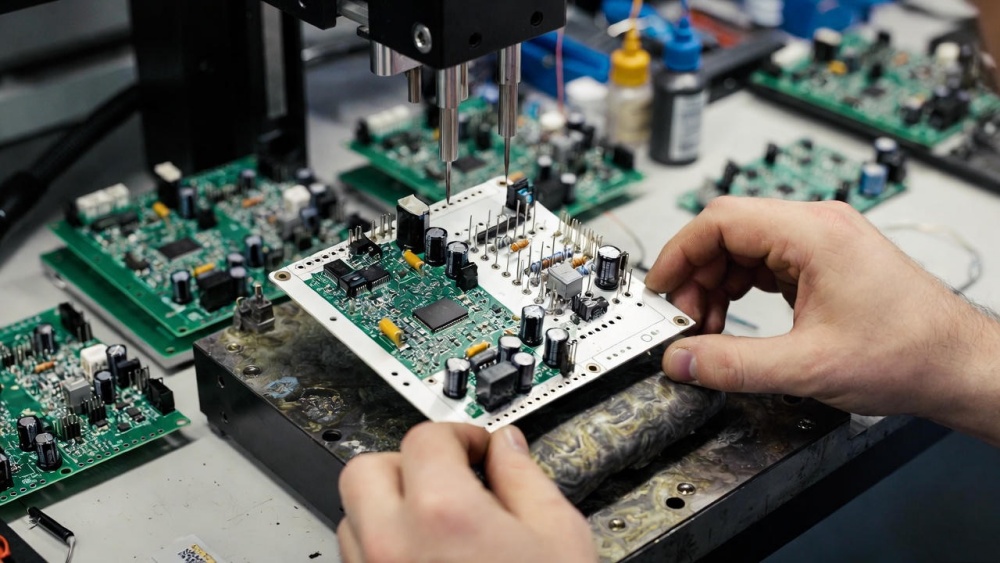

Az olyan táblákhoz, amelyek kizárólag átmenő furatú alkatrészekre támaszkodnak, egyáltalán nincs szükség forrasztópasztára. Ehelyett az alkatrészeket bevonattal ellátott lyukakba helyezik, és a forraszt hullám- vagy kézi forrasztással alkalmazzák. Mivel nincs pasztanyomtatási folyamat, nincs szükség az SPI-re a paszta térfogatának vagy igazításának ellenőrzésére. Az ilyen típusú táblák gyakran megtalálhatók a régi konstrukciókban vagy nagy teljesítményű alkalmazásokban, ahol a forrasztási kötések megbízhatósága nem annyira függ a paszta pontosságától.
Az átmenőlyuk- és felületszerelési technológiát (SMT) kombináló hibrid lapoknál, ahol csak néhány SMT alkatrészt használnak, elegendő lehet a kézi pasztaadagoló vagy a pin-in-paste módszer. Ezeknek a kialakításoknak alacsony a komponenssűrűsége, minimálisra csökkentve a hídképződés vagy az elégtelen paszta kockázatát. A kezelők vizuálisan ellenőrizhetik a pasztát a néhány SMT padon az alkatrészek elhelyezése előtt, így szükségtelenné válik az SPI.
A nagyobb csomagokat (például SOIC, 1206 és nagyobb komponenseket) használó régebbi kialakítások szélesebb párnatávolsággal gyakran megbocsátóbbak a paszta térfogata és igazítása tekintetében. Ezek a robusztus elrendezések ritkán tapasztalnak nyomtatással kapcsolatos hibákat, még kézi összeszerelés esetén is. Ilyenkor minimális a pasztanyomtatásból adódó hibaveszély, így az SPI még kis volumenű gyártásnál sem elengedhetetlen.
A hullámforrasztást általában a kétoldalas táblákban használják, ahol az alsó SMT alkatrészeket a felső oldali alkatrészek behelyezése után forrasztják. Ebben a folyamatban a ragasztópontok a helyükön tartják az alkatrészeket, és a hullám olvadt forrasztóanyagot visz fel az illesztésekre. Mivel az alsó oldalon nem használnak forrasztópasztát, nincs szükség az SPI-re a paszta ellenőrzésére, mivel nem történik pasztanyomtatás.
A szelektív forrasztást a precíz forrasztást igénylő alkatrészeknél alkalmazzák, gyakran vegyes technológiájú lapoknál, amelyek átmenőfuratú és SMT komponenseket is tartalmaznak. Ezekben az alkalmazásokban a forraszanyagot csak meghatározott kötésekre hordják fel minihullámok vagy szökőkutak segítségével, teljesen megkerülve a pasztanyomtatás szükségességét. Ennek eredményeként ezekhez az alkalmazásokhoz nincs szükség SPI-re.
Az olyan alkalmazásokhoz, amelyek nagy mechanikai szilárdságot és megbízhatóságot igényelnek, mint például az autóiparban vagy a repülőgépiparban, általában vezetőképes ragasztókat vagy préselt csatlakozásokat használnak. Ezekhez a módszerekhez nincs szükség forrasztópasztára, ezért nincs szükség SPI-re. Ezekben az esetekben a kötések megbízhatósága más eszközökkel biztosított, és a paszta elváltozások miatti meghibásodások kockázata elhanyagolható.

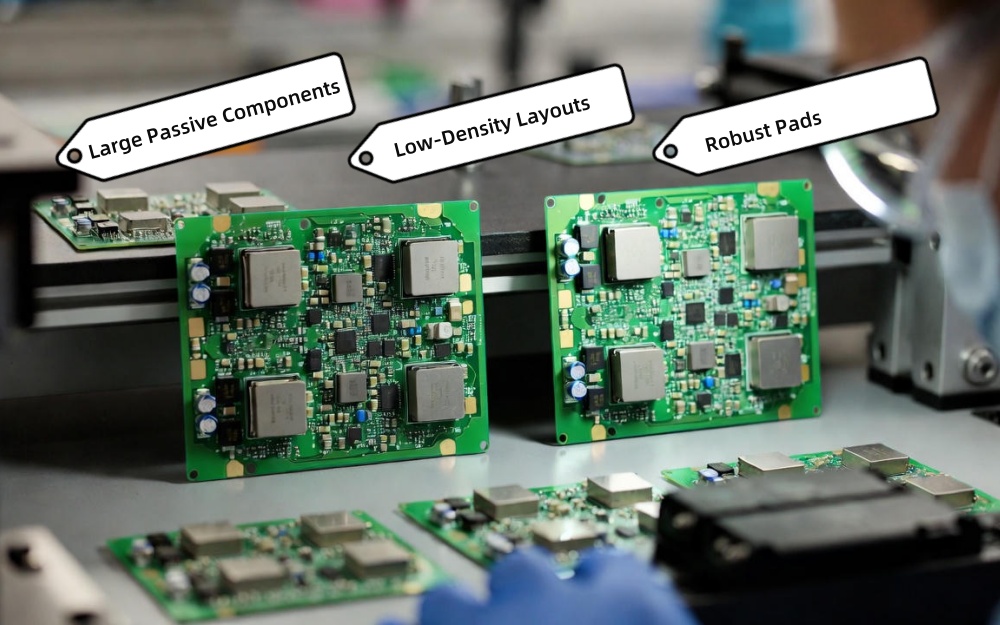

Az elsősorban nagy passzív alkatrészekből (1206-os vagy nagyobb) álló, széles alátétekre helyezett minták természetüknél fogva elnézőek, ha a paszta variációiról van szó. A kézi vagy félautomata nyomtatás általában nem okoz jelentős hibákat, és a beillesztési térfogat vagy igazítási hibák kisebb valószínűséggel vezetnek működési problémákhoz. Ez szükségtelenné teszi az SPI-t ezeknél a terveknél, még kis volumenű futtatások esetén is.
Az alacsony komponenssűrűséggel és túlméretezett lapokkal rendelkező táblák széles folyamatablakot kínálnak a pasztanyomtatáshoz. A beillesztés mennyiségének vagy igazításának kisebb eltérései általában nem eredményeznek nyílásokat vagy rövidzárlatokat. Ezek az elrendezések elnézőek, és megbízható összeszerelést tesznek lehetővé SPI nélkül.
Az egyszerűbb, kis sűrűségű alkatrészekkel és széles alátétekkel rendelkező táblákban a kezelők vizuálisan ellenőrizhetik a forrasztópasztát annak felhordása után. A felnagyított szemrevételezéssel könnyen észlelhetők a súlyos hibák, például hiányzó paszta vagy súlyos áthidalás. Az újrafolyamat utáni vizuális vagy funkcionális tesztelés végső biztosítékot nyújthat az alaplap megfelelő működésére, így szükségtelenné válik az SPI.

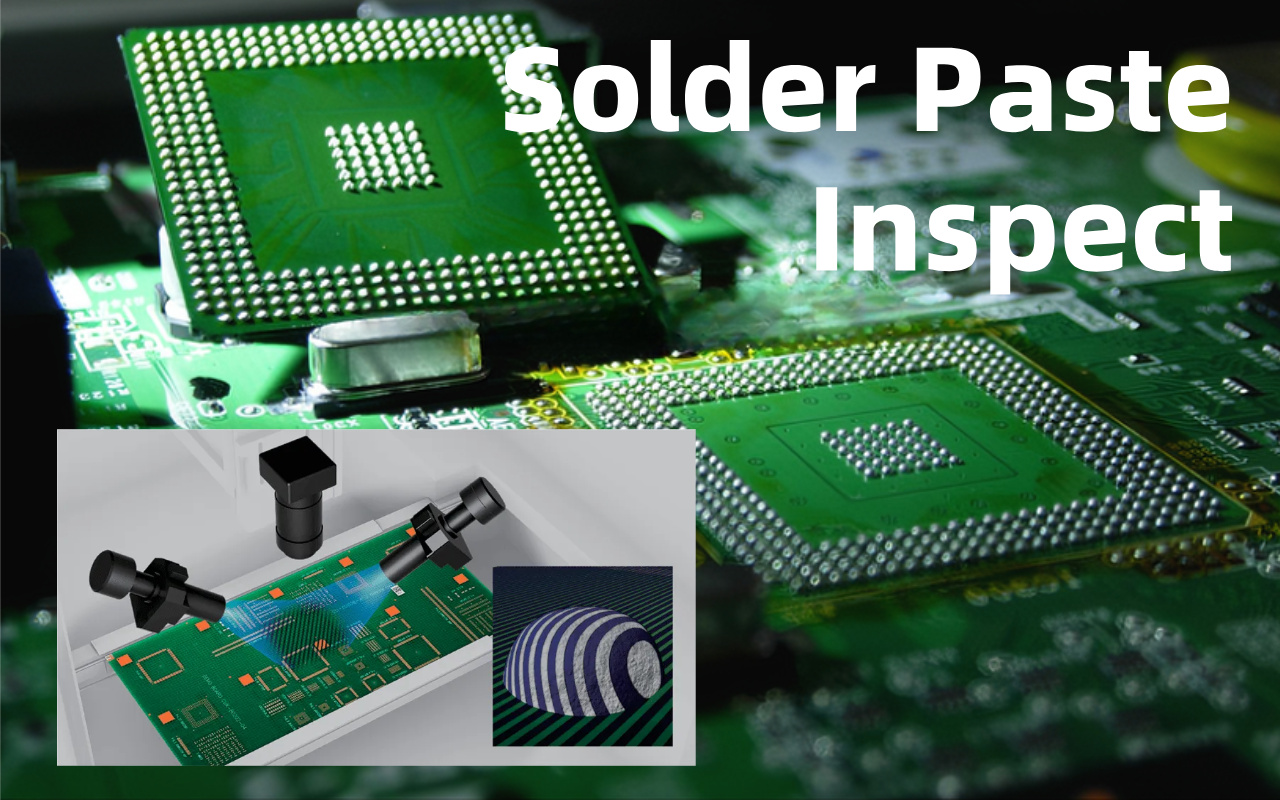

Noha az SPI kihagyása elfogadható bizonyos tervek és kötetek esetében, ez magában foglalja a fel nem tárt hibák kockázatát. Például az elégtelen pasztatérfogat gyenge forrasztási kötésekhez vezethet, amelyek átmennek a kezdeti funkcionális teszteken, de később feszültség hatására meghiúsulnak. Előfordulhat, hogy a rejtett hibák, például a fejpárnában vagy az üregek nem láthatók szabad szemmel, és csak az SPI által biztosított 3D méréssel észlelhetők.
Az SPI kihagyása növelheti a látens forrasztási kötések meghibásodásának kockázatát, különösen olyan nagy megbízhatóságú alkalmazásokban, mint az orvosi eszközök, a repülőgépipar vagy az autóipari termékek. Még kis kockázatok is veszélyeztethetik a kritikus termékek hosszú távú teljesítményét. Ezekben az ágazatokban az SPI ajánlott annak biztosítására, hogy a forrasztási kötések megfeleljenek a szükséges minőségi előírásoknak.
Mivel a kialakítások finomabb komponensosztásokat és nagyobb sűrűséget tartalmaznak, jelentősen megnő a pasztával kapcsolatos hibák kockázata. Az iparági adatok azt mutatják, hogy az SMT-hibák 60-80%-a pasztanyomtatási problémákkal kapcsolatos. Komplex tervekben az SPI kihagyása gyakran magasabb hibaarányt és megnövekedett utómunkálatokat eredményez. Ennek eredményeként az SPI elengedhetetlen a minőség biztosításához és a költséges hibák minimalizálásához, még kisebb volumenű futtatások esetén is. szóló átfogó útmutatóért tekintse meg Az SPI-gépekről és az SMT-vonalakban betöltött szerepükről a teljes útmutatót az SPI-gépekhez az SMT-vonalban.
Általánosságban elmondható, hogy az SPI elengedhetetlen a kiváló minőségű forrasztókötések biztosításához a modern SMT-gyártásban. Vannak azonban olyan forgatókönyvek, amelyeknél biztonságosan kihagyható, ilyenek például az ultra-kis volumenű prototípuskészítés, az átmenő lyukak domináns táblái, a nem újrafolyó folyamatok vagy a rendkívül egyszerű, nagy hangosztású tervek. Noha az SPI kihagyása ilyen esetekben csökkentheti a költségeket és felgyorsíthatja a gyártást, kockázatokat is hordoz magában, beleértve a rejtett hibák lehetőségét és a hosszú távú megbízhatósági aggályokat. A legtöbb modern SMT gyártási környezetben, különösen azokban, amelyek összetett tervezést igényelnek, az SPI értékes eszköz, amely segít javítani a hozamot és csökkenteni az utómunkálatokat.
Igen, de ritkán. Az SPI elengedhetetlen a paszta térfogatával, magasságával és beállításával kapcsolatos problémák észleléséhez, amelyek az SMT hibák 60-80%-áért felelősek. Azonban a tiszta átmenő lyukú lapok, a kézzel forrasztott prototípusok és az egyszerű, nagy menetemelkedésű tervek gyakran SPI nélkül is előállíthatók.
Míg a gyártási mennyiség fontos tényező, a tábla összetettsége sokkal fontosabb. A kis volumenű prototípuskészítés gyakran kihagyja az SPI-t, de a közepes (50-500 tábla) és a nagy volumenű (>500 tábla) gyártásnál általában előnyös az SPI, különösen a finom hangmagasságú alkatrészek esetében.
A nagyobb összetettség növeli a paszta térfogatával és igazításával kapcsolatos hibák valószínűségét. A finom osztású és nagy sűrűségű táblák precíz pasztafelhordást igényelnek, így az SPI elengedhetetlen. Az egyszerű, nagy hangosztású tervek szélesebb tűréssel rendelkeznek, és gyakran SPI nélkül is sikeresek lehetnek.
A kézi ellenőrzés olyan súlyos hibákat észlelhet, mint a hiányzó paszta vagy súlyos hidak, de nem tudja pontosan mérni a paszta térfogatának kis eltéréseit, amelyek látens hibákhoz vezethetnek. Kis mennyiségű futtatások esetén a kézi ellenőrzés és a funkcionális tesztelés gyakran elegendő a nem kritikus alkalmazásokhoz.
Igen, az alternatívák közé tartozik a fecskendő-adagolás szemrevételezéssel, a tű a pasztában visszafolyás, a vezetőképes ragasztók és az első darab magassága.
