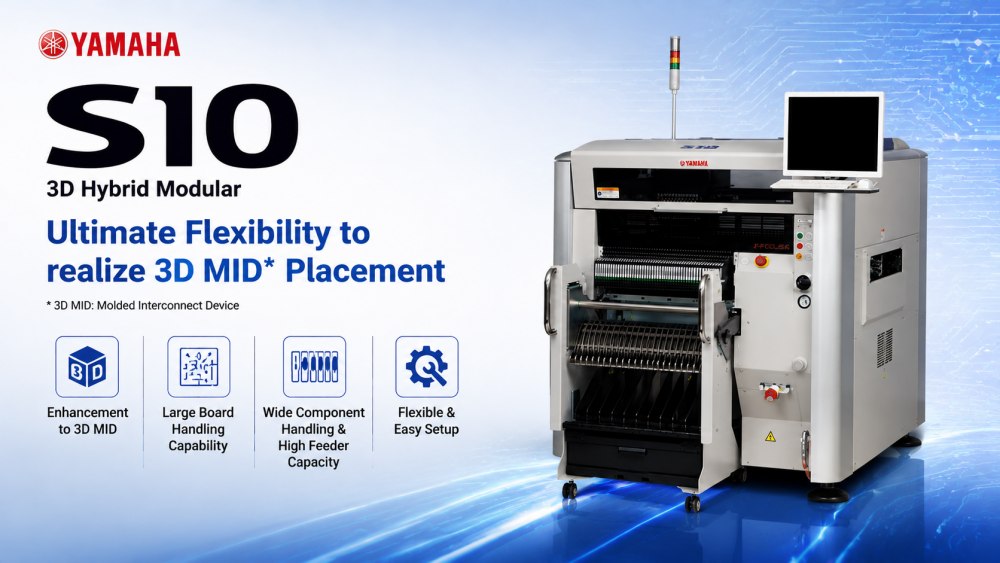

A Yamaha S10 egy 3D hibrid moduláris chip rögzítő, amelyet a modern NYÁK-szerelvénygyártáshoz terveztek. Stabil, nagy sebességű elhelyezési teljesítményt biztosít, miközben támogatja az elektronikus alkatrészek széles skáláját. A rendszer olyan gyártók számára készült, akiknek rugalmasságra, pontosságra és méretezhető SMT-vonalintegrációra van szükségük.
Moduláris felépítésével az S10 könnyen alkalmazkodik a különböző gyártási követelményekhez, mint például a LED-táblákhoz, a fogyasztói elektronikához, az ipari vezérlőkártyákhoz és a kommunikációs termékekhez. Támogatja a nagy NYÁK-kezelést és a nagy adagolókapacitást is, így alkalmas nagy keverésű és közepes volumenű gyártási környezetekhez. A gép segíti a gyárakat a hatékonyság növelésében, a kézi munka csökkentésében és a stabil kimeneti minőség fenntartásában.

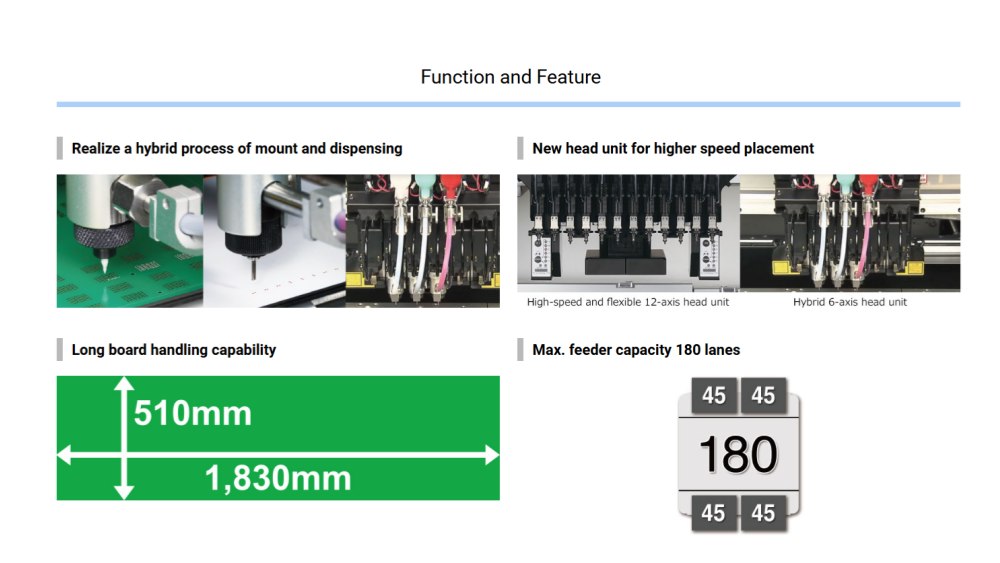

Az S10 fejlett 3D hibrid rögzítési technológiát alkalmaz az elhelyezés rugalmasságának javítása érdekében. Támogatja az összetett PCB-struktúrákat, beleértve a MID alkalmazásokat is. A rendszer stabil és pontos komponenspozícionálást biztosít még többrétegű táblás kivitelben is, segítve a gyártókat a nagyobb termékmegbízhatóság elérésében.
A gép támogatja a nagy PCB-feldolgozást, erős szállítószalaggal. A különböző méretű táblákat zökkenőmentesen kezeli anélkül, hogy csökkentené az elhelyezés hatékonyságát. Ez alkalmassá teszi LED-panelekhez, tápegységekhez és ipari vezérlőkártyákhoz, amelyek nagyobb hordozót igényelnek.
Az S10-et erős adagolóbővítési képességgel tervezték, több alkatrésztípust támogatva egy összeállításban. Csökkenti az átállási időt és javítja a folyamatos termelés hatékonyságát. Ez a szerkezet ideális magas keverékű gyártási környezetekhez.
A rendszer intelligens beállítási funkciókat integrál, amelyek leegyszerűsítik a gyártásváltást. A kezelők gyorsan módosíthatják a paramétereket, csökkentve az állásidőt és javítva a vonal rugalmasságát. Segít a gyáraknak gyorsabban reagálni a sürgős gyártási megrendelésekre.
| Specifikáció
| S10 | S20 | |
|---|---|---|
| Tábla mérete (felhasználatlan pufferrel) | Min. L50 x W30mm max. L1 330 x 510 mm (L955 szabvány) | Min. L50 x W30mm max. L1 830 x 510 mm (L1 455 szabvány) |
| Tábla mérete (felhasznált bemeneti vagy kimeneti pufferrel) | Min. L50 x W30mm max. 420 x 510 mm | - |
| Lapméret (felhasznált bemeneti és kimeneti pufferrel) | Min. L50 x W30mm max. 330 x 510 mm | Min. L50 x W30mm max. 540 x 510 mm |
| Lap vastagsága | 0,4-4,8 mm | 0,4-4,8 mm |
| Lap áramlási iránya | Balról jobbra (Std) | Balról jobbra (Std) |
| A tábla átviteli sebessége | Max 900mm/sec | Max 900mm/sec |
| Elhelyezési sebesség (12 fej + 2 théta) Opt. Kond. | 0,08 mp/CHIP (45 000 CPH) | 0,08 mp/CHIP (45 000 CPH) |
| Elhelyezési pontosság A (μ+3σ) | CHIP +/-0,040 mm | CHIP +/-0,040 mm |
| Elhelyezési pontosság B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Elhelyezési szög | +/-180 fok | +/-180 fok |
| Z tengely vezérlés / Theta tengely szabályozás | AC szervo motor | AC szervo motor |
| Alkatrész magasság | Max 30mm * 1 (Előre elhelyezett alkatrészek: max 25mm) | Max 30mm *1 (előre elhelyezett alkatrészek: max 25mm) |
| Alkalmazható alkatrészek | 0201mm – 120x90mm, BGA, CSP, csatlakozó stb. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, csatlakozó stb. (Standard 01005 -) |
| Alkatrészcsomag | 8-56 mm-es szalag (F1/F2 adagolók), 8-88 mm-es szalag (F3 elektromos adagolók), rúd, tálca | 8-56 mm-es szalag (F1/F2 adagolók), 8-88 mm-es szalag (F3 elektromos adagolók), rúd, tálca |
| Hátrányellenőrzés | Vákuumellenőrzés és látásellenőrzés | Vákuumellenőrzés és látásellenőrzés |
| Képernyő nyelve | Angol, kínai, koreai, japán | Angol, kínai, koreai, japán |
| Tábla pozicionálás | Deszkamarkolat egység, első referencia, automatikus szállítószalag szélesség állítás | Deszkamarkolat egység, első referencia, automatikus szállítószalag szélesség állítás |

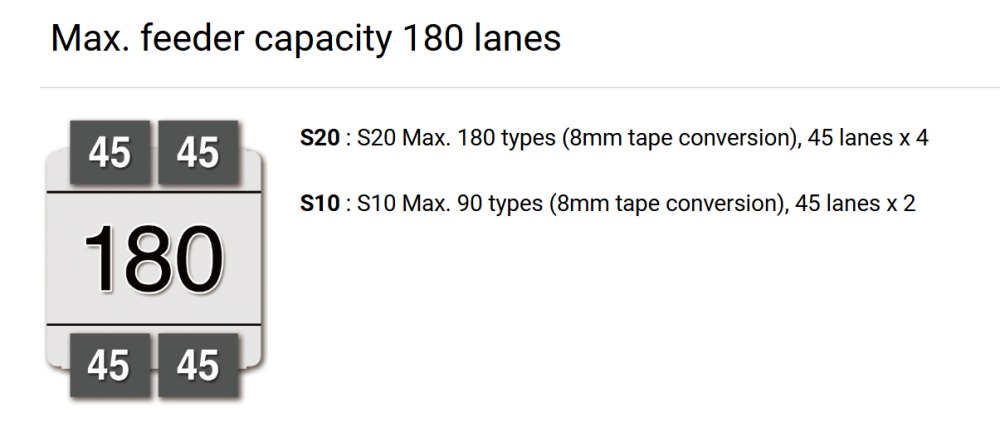

| Alkatrésztípusok | Max 90 típus (8 mm-es szalag), 45 sáv x 2 | Max 180 típus (8 mm-es szalag), 45 sáv x 4 |
| Átviteli magasság | 900 +/- 20 mm | 900 +/- 20 mm |
| Gép méretei, tömege | L1250xD1750xH1420mm, kb. 1200 kg | L1750xD1750xH1420mm, kb. 1500 kg |
| SMT vonali berendezések listája
Az S10 egy teljes SMT gyártósorba integrálható, beleértve a forrasztópaszta nyomtatót, az SPI ellenőrző rendszert, a pick and place gépeket, a visszafolyó sütőt, az AOI ellenőrzést és a PCB-kezelő rendszereket. Az ICT teljes kulcsrakész megoldást kínál az elrendezés tervezésére, telepítésére, oktatására és az értékesítés utáni támogatásra.
Ez segít a gyártóknak egy stabil, hatékony és teljesen automatizált SMT gyártósor felépítésében. Alkalmas szórakoztató elektronikai cikkeket, autóelektronikát, LED termékeket és ipari vezérlőrendszereket gyártó elektronikai gyárak számára. A teljes soros megoldás magas hozamot és egyenletes termékminőséget biztosít.
