YSM20WR
Yamaha
| Mennyiség: | |
|---|---|
| Nagy sebességű kétsávos SMT gép

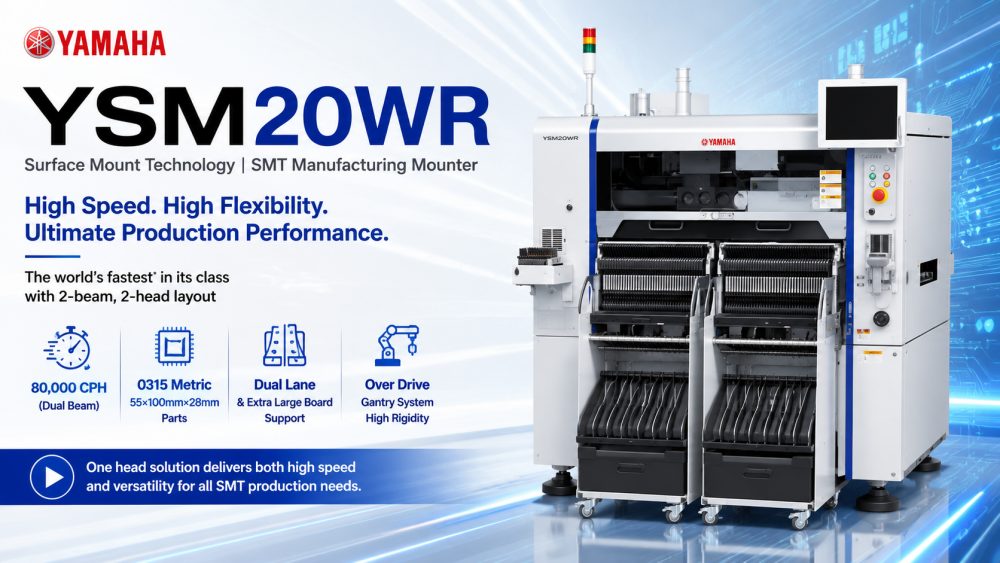

Az YSM20WR egy Yamaha SMT pick-and-place megoldás, amelyet kétsávos NYÁK-összeszereléshez terveztek, és képes kezelni nagy méretű lapokat, miközben megőrzi a kivételes pontosságot. A nagy sebességű, többfejes képességekkel ez a gép sokféle alkatrészmérethez használható. Fejlett szkennelési és kamerarendszerei pontos elhelyezést biztosítanak, míg az integrált adagoló technológia csökkenti az állásidőt. Az ICT teljes körű telepítéssel, oktatással és technikai segítségnyújtással támogatja az ügyfeleket, így ideális megoldást jelent a modern elektronikai gyártók számára, akik megbízható, méretezhető SMT vonalakat keresnek.
| Termékjellemzők
Kétsávos nagysebességű elhelyezés
A két X-tengelyű gerendával felszerelt YSM20WR 80 000 CPH-t ér el a kétsávos PCB-k esetében, ami nagy hatékonyságú gyártást tesz lehetővé.
Többcélú rögzítőfej A
nagy sebességű HM fejek 0101-től 55 × 100 × 28 mm-ig terjedő méretű alkatrészeket fogadnak, míg az opcionális többkamerás rendszerek javítják az elhelyezés pontosságát és rugalmasságát.
Fejlett Overdrive Gantry System
Az overdrive portál biztosítja a zökkenőmentes PCB átvitelt, minimalizálja a veszteséget a nagy sebességű összeszerelés során, miközben támogatja a nagy, akár 742 mm széles táblákat.
| Specifikáció
| Modell | YSM20WR |
| Alkalmazható PCB | Egysávos L810 x W742mm – L50 x W50mm Kétsávos (csak az X tengely kétsugaras specifikációihoz.) L810 x W356mm – L50 x W50mm |
| Szerelési lehetőség | X tengely 2-sugaras: Nagy sebességű többcélú (HM: High-speed Multi) fej x 2 81 000 CPH (optimális körülmények között a Yamaha Motor meghatározása szerint) |
| Szerelési pontosság (a Yamaha Motor határozza meg, ha szabványos kiértékelő anyagokat használnak) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Alkalmazható komponensek | Nagy sebességű többcélú (HM: High-speed Multi) fej x 2 : 0101-55 x 100 mm L100mm, Magasság 15 mm vagy kevesebb Megjegyzés: Bizonyos esetekben több kamerára (opcionális) lehet szükség az alkatrész magassága és mérete miatt. Különös alakú alkatrészek (FM: Flexible Multi) fej: 03015-55 x 55mm L100mm, Magasság 28mm vagy kevesebb |
| Alkatrésztípusok száma | Fix tányér : Max.140 típus (8 mm-es szalagadagolóhoz átalakítás) Adagolókocsi csere: Max.128 típus (8mm-es szalagadagolóhoz átalakítás) Tálcák 30 típushoz (fix) és 10 típushoz (kocsi) |
| Tápegység | 3-fázisú AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Levegőellátás forrása | 0,45 MPa vagy több, tiszta, száraz állapotban |
| Külső méret (a vetületek nélkül) | 1374 x 2110 x 1445 mm |
| Súly | kb. 2500 kg |
* A műszaki adatok és a megjelenés előzetes értesítés nélkül változhatnak.
* További részletekért forduljon az ICT-hez.
| SMT vonali berendezések listája
A Σ-G5SⅡ rendszerint egy integrálva van, teljes SMT gyártósorba beleértve a forrasztópaszta nyomtatót, az SPI-ellenőrző rendszert, a visszafolyó sütőt, az AOI ellenőrző gépet és a PCB-kezelő berendezéseket. Az ICT teljes körű integrációt biztosít az SMT-, DIP-, bevonat- és intelligens gyárautomatizálási megoldásokkal, hogy segítse ügyfeleit hatékony és méretezhető elektronikai gyártási rendszerek kiépítésében világszerte.
Az ICT a Yamaha SMT pick-and-place gépek teljes választékát kínálja, beleértve az YSM10-et, az YSM40R-t és az YRM20-at. Ezek a gépek testreszabott sebességeket, alkatrész-tartományokat és sávkonfigurációkat biztosítanak a különféle gyári gyártási igények kielégítésére. Minden gépet az ICT műszaki képzése, telepítési útmutatása és karbantartási megoldásai támogatnak, biztosítva a zökkenőmentes integrációt az SMT gyártósorába.
| Videó az ügyfelek sikeréről
Az ICT sikeresen szállított egy teljesen automatikus SMT gyártósort Kazahsztánba az energiatermékek összeszereléséhez. Mérnökeink helyszíni telepítést, oktatást és műszaki támogatást nyújtottak. A termékcsalád SMT rakodógépeket, teljesen automatikus nyomtatót, reflow sütőt, kétsávos SMT szállítószalagot és offline AOI-t tartalmaz. Vásárlói visszajelzések: 'Minden gép Kínából származik, ICT Köszönjük. Jó minőség és ár. Köszönjük Andy és Billy, hogy megépítették ezt a gépsort, és megtanítottak minket a gépek használatára. Köszönjük szépen.'
| Szerviz és képzési támogatás
Az ICT biztosítja, hogy az ügyfelek teljes körű támogatást kapjanak SMT-vonalaikhoz. A mérnökök helyszíni képzést biztosítanak a gépek üzemeltetéséhez, karbantartásához és folyamatoptimalizálásához. Útmutatónk segíti a kezelőket a maximális vonalhatékonyság elérésében, miközben csökkenti a hibákat és az állásidőt. A folyamatos távoli támogatás és a gyors reagálású hibaelhárítás tovább javítja a gyári teljesítményt, lehetővé téve az ügyfelek számára, hogy gyorsan alkalmazkodjanak a termelési igényekhez, és megőrizzék egyenletes kimeneti minőséget.
| Ügyfél dicsérete
Ügyfeleink folyamatosan dicsérik ICT mérnökeinket a professzionalizmusért és az alapos képzésért. Nagyra értékelik a kiváló minőségű gépeinket, a biztonságos és jól szervezett szállítást, valamint a műszaki megkeresésekre adott gyors reagálásunkat. Kétsávos YSM20WR-ünk segített az ügyfeleknek növelni a termelés hatékonyságát, miközben biztosította a pontos PCB összeszerelést.
| Minősítésünk
Minden ICT gép és Yamaha SMT gép, beleértve az YSM20WR-t is, megfelel a CE, RoHS és ISO9001 szabványoknak. Termékeink szabadalmaztatott technológiákat tartalmaznak, és szigorú minőség-ellenőrzési protokollokat alkalmaznak, biztosítva a megbízható és biztonságos működést az elektronikai gyártó létesítményekben világszerte.
