YSM20R
Yamaha
| Mennyiség: | |
|---|---|

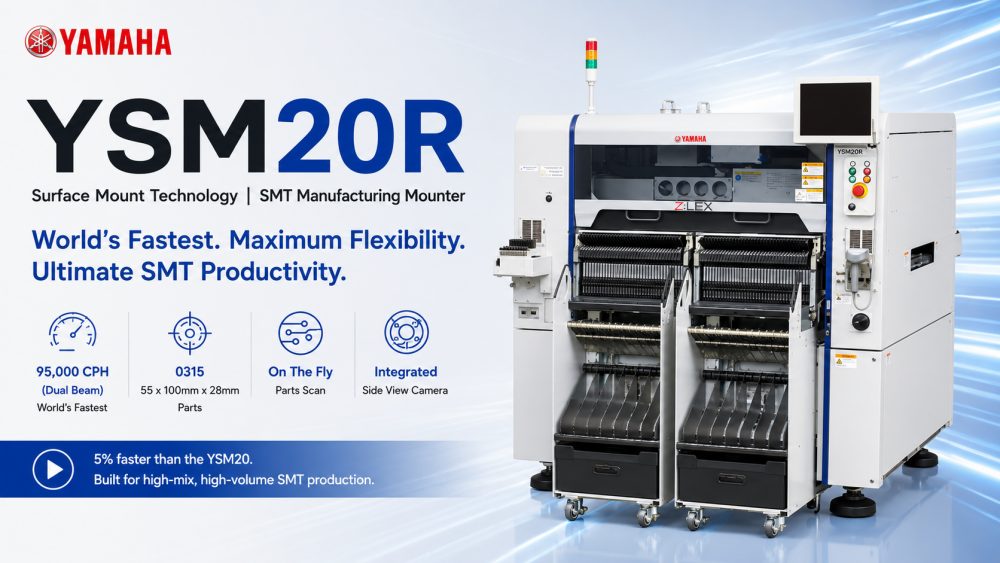

| YSM20R moduláris SMT chiprögzítő
Az YSM20R egy moduláris SMT pick-and-place gép, amelyet nagy volumenű PCB-gyártásra terveztek. Támogatja az egy- vagy kétsávos műveleteket, a nagy táblákat és a nagy sűrűségű elhelyezést. Sokoldalú fejei és széles látószögű kamerái hatékonyan kezelik a különféle alkatrészeket, az apró 0201-től a nagy 0315-ig, miközben megőrzik a nagy pontosságot és stabilitást. A moduláris felépítés rugalmas gyártósor-elrendezést tesz lehetővé, és maximalizálja a hatékonyságot.
| Termékjellemzők
Kettős sugárnyaláb és nagysebességű elhelyezés
A kétsugaras kialakítással felszerelt YSM20R lehetővé teszi két sáv egyidejű működését, jelentősen javítva az áteresztőképességet. A nagy pontosságú fejek akár 95 000 CPH-t is elhelyezhetnek, a sebességet pontosan kiegyenlítve.
Széles komponens- és PCB-kompatibilitás
Támogatja a nagy PCB-méreteket: L810×W742 mm (egysávos) és L810×W356 mm (kétsávos), akár 140 alkatrésztípus befogadására is alkalmas. A széles letapogatású látás precíz elhelyezést biztosít a különféle PCB-elrendezések között.
Non-stop működés és automatikus betöltés
Az opcionális automatikus betöltő adagolókkal (ALF) és a tálcasorrendezőkkel (ATS) az YSM20R folyamatosan működik, anélkül, hogy leállna a szalag- vagy tálcacsere miatt, csökkentve az állásidőt és a gyártósorok magas hatékonyságát.
| Specifikáció
| Modell | YSM20R - Z:LEX |
| Alkalmazható PCB | Egysávos L810 x W490 – L50 x W50 Kétfokozatú Megjegyzés: Csak X-tengelyes 2-sugaras opció esetén 1 PCB szállítás: L810 x W490 – L50 x W50 2PCB szállítás: L380 x W490 – L50 x W50 |
| Szerelési lehetőség | X-tengely 2-sugaras: Nagy sebességű többcélú (HM: High-speed Multi) fej x 2 95 000 CPH (optimális körülmények között, a Yamaha Motor meghatározása szerint) |
| Szerelési pontosság | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (a Yamaha Motor által meghatározott optimális feltételek mellett, szabványos kiértékelő anyagok használata esetén) |
| Alkalmazható komponensek | Nagy sebességű többfunkciós (HM) fej MEGJEGYZÉS : 0201-től W55 x L100 mm-ig (Indexelési felismerés meghaladja a W45 mm-t), magassága 15 mm vagy kevesebb Megjegyzés: A 6,5 mm-es vagy annál magasabb alkatrészmagassághoz vagy a 12 mm hosszú/szélességű vagy nagyobb alkatrészekhez opcionális több kamera szükséges. Kérjük, vegye fel velünk a kapcsolatot a 0201 alkatrészek felszerelésével kapcsolatos információkért. Különös alakú alkatrészek (FM: Flexible Multi) fej: 03015 - 55 x 100 mm (indexelési felismerések W45 mm felett), magasság 28 mm vagy kevesebb |
| Alkatrésztípusok száma | Rögzített tányér: 140 féle (8 mm-es szalagadagolóhoz átalakítás) Adagolókocsi csere: Max 128 típus (8 mm-es szalagadagolóhoz való átalakítás) Tálcák 30 típushoz (Rögzített típus: maximum, ha sATS30-zal van felszerelve) és 10 típus (CATS10 esetén kocsitípus: maximum) |
| Tápegység | 3 fázisú AC 200/208/220/240/380/400/416 V ±10 % 50/60 Hz |
| Levegőellátás forrása | Tiszta száraz levegő legalább 0,45 MPa |
| Külső dimenzió | 1 374 x 1 857 x 1 445 mm |
| Súly | kb. 2.050 kg |
* A műszaki adatok és a megjelenés előzetes értesítés nélkül változhatnak.
* További részletekért forduljon az ICT-hez.
| SMT vonali berendezések listája
A Σ-G5SⅡ rendszerint egy integrálva van, teljes SMT gyártósorba beleértve a forrasztópaszta nyomtatót, az SPI-ellenőrző rendszert, a visszafolyó sütőt, az AOI ellenőrző gépet és a PCB-kezelő berendezéseket. Az ICT teljes körű integrációt biztosít az SMT-, DIP-, bevonat- és intelligens gyárautomatizálási megoldásokkal, hogy segítse ügyfeleit hatékony és méretezhető elektronikai gyártási rendszerek kiépítésében világszerte.
Az ICT többféle Yamaha SMT rögzítőt kínál, beleértve az YSM10-et, YSM20-at, YSM40R-t, amelyek a kis NYÁK-tól a nagy sűrűségű nagy táblákig terjednek. Minden modell moduláris konfigurációval, gyors elhelyezéssel, széles komponens-kompatibilitással és nagy pontosságú működéssel rendelkezik, amely megfelel a különféle gyártósor-követelményeknek.
| Videó az ügyfelek sikeréről
Kazahsztánban az ICT sikeresen szállított egy teljesen automatikus SMT gyártósort a tápegységek gyártásához. A mérnökök helyszíni telepítést és képzést biztosítottak, biztosítva a zökkenőmentes gyártást. A termékcsalád tartalmazott egy SMT rakodót, teljesen automatikus nyomtatót, reflow sütőt, SMT szállítószalagot és offline AOI ellenőrzést.
Vásárlói visszajelzések: 'Minden gép Kínából származik ICT Köszönjük. Jó minőség és ár. Köszönjük Andy és Billy, hogy megépítették ezt a sort. És betanítottak minket ezeknek a gépeknek a használatára. Köszönjük szépen.'
| Szerviz és képzési támogatás
Az ICT átfogó szolgáltatási és képzési megoldásokat kínál. A mérnökök helyszíni üzembe helyezést, szerelési útmutatást és üzemeltetési oktatást végezhetnek, segítve az ügyfeleket a gyors felfutásban. A képzés kiterjed a gép üzemeltetésére, a gyártósor optimalizálására és a karbantartási rutinokra. Legyen szó egyedi gépekről vagy teljes gyári beállításokról, az ICT érzékeny, teljes körű műszaki támogatást nyújt.
| Ügyfél dicsérete
Az ügyfelek dicsérik az ICT-mérnököket professzionalizmusukért, türelmükért és készségeikért. A YSM20R és a teljes termékcsalád kiváló minőségéről, gyors szállításáról és gondos csomagolásáról ismert. Az ügyfelek zökkenőmentes üzembe helyezésről és hatékony képzésről számolnak be, amely lehetővé teszi a személyzet hatékony működését az első naptól kezdve.
| Minősítésünk
Az YSM20R és a teljes ICT gyártósor CE, RoHS és ISO9001 tanúsítvánnyal rendelkezik, megfelelve a nemzetközi minőségi szabványoknak. Az ICT szabadalmakkal is rendelkezik, amelyek innovatív, stabil és biztonságos berendezéseket biztosítanak a globális ügyfelek számára.
| Az IKT-ról és a gyárról
Az ICT teljes kutatás-fejlesztési és gyártási rendszert működtet, nagy és gyorsan növekvő csapattal, amely több mint 1700 globális ügyfelet szolgál ki több mint 80 országban. A szigorú minőség-ellenőrzés biztosítja, hogy minden SMT pick-and-place gép megfeleljen a magas precíziós és megbízhatósági szabványoknak. Az ICT elkötelezett a rugalmas, méretezhető, teljes gyári SMT-megoldások biztosítására.
