YSM40R
I.C.T
| Mennyiség: | |
|---|---|
| Hatékony, nagy sebességű PCB-összeállítás
Az YSM40R egy nagy teljesítményű Yamaha SMT pick and place gép, amelyet gyors, precíz összeszerelésre terveztek modern SMT gyártósorokon. A két- vagy egysávos táblák kezelésére tervezett rendszer az ultra-kis 0201-es chipektől a nagyobb alkatrészekig támogatja az alkatrészeket. Kompakt alapterületével és fejlett adagolórendszereivel az YSM40R megszakítás nélküli termelést, nagy elhelyezési pontosságot és kivételes rugalmasságot biztosít, így ideális megoldást jelent a hatékonyságra és kiváló minőségű kimenetre törekvő elektronikai gyártók számára.
| Termékjellemzők
1. Ultra-nagy sebességű elhelyezés

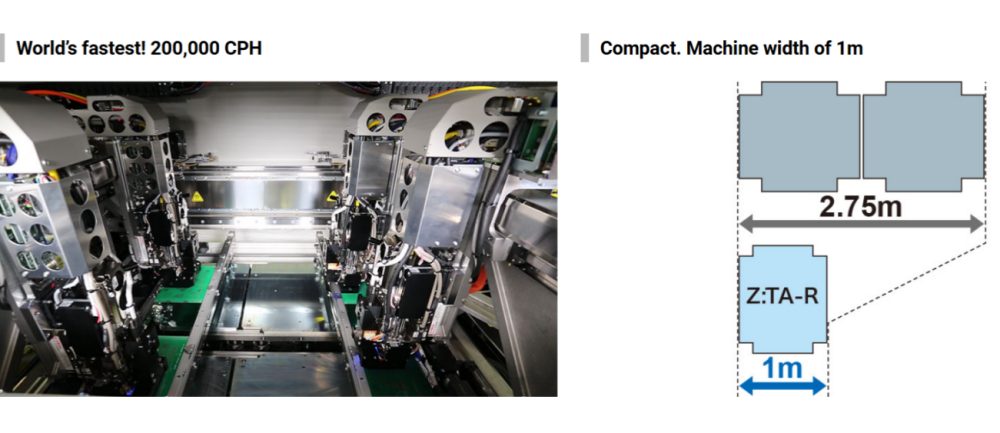

Az YSM40R akár 200 000 CPH-t is elérhet 4-sugaras konfigurációval. A fejlett forgófej biztosítja az alkatrészek gyors felszedését és elhelyezését, csökkenti a gyártási időt, miközben megőrzi a nagy pontosságot. Ez a sebesség ideális nagy volumenű elektronikai gyártáshoz és rugalmas vonali műveletekhez.
2. Rugalmas alkatrészkezelés
A 0201-es metrikus chipektől a nagyobb csatlakozókig terjedő komponensek támogatásával az YSM40R többféle méretű és típusú alkatrészt is képes kezelni. A gép egy- vagy kétsávos működést tesz lehetővé, alkalmazkodik a különféle NYÁK-méretekhez és gyártási igényekhez, minimális váltást és nagy hatékonyságot biztosítva.
3. Innovatív adagolórendszer
A szuperrakodó adagoló folyamatos alkatrészellátást tesz lehetővé minimális állásidővel. A moduláris adagoló- és ellátóeszköz-opciókkal kombinálva a kezelők gyorsan átkonfigurálhatják a beállításokat a különböző gyártási formátumokhoz, maximalizálva a rugalmasságot, miközben fenntartják a zavartalan működést.
| Specifikáció
| Modell | 4-gerenda, 4-fej specifikáció (YSM40R-4) | 2-gerenda, 2-fej specifikáció (YSM40R-2) |
| Alkalmazható PCB | L700×W460mm – L50×W50mm | |
| Sebesség | 200 000 CPH (RS fej használata esetén) | 58 000 CPH (MU fej használata esetén) |
| Alkalmazható komponensek | 0201* - □6,5 mm (magasság 2,0 mm vagy kevesebb) *opció 03015 - 45 × 60 m (magasság 15 mm vagy kevesebb) | 0402 - 45 × 100 mm (magasság 15 mm vagy kevesebb) 0603 - 45 × 100 mm (magasság 25,5 mm vagy kevesebb) |
| Szerelési pontosság | +/-35 μm (25 μm) Cpk ≧1,0 (3σ) | +/-40 μm (30 μm) Cpk ≧1,0 (3σ) |
| Alkatrésztípusok száma * 8 mm széles szalag átalakítás | Max. 80 adagoló RS fejekkel Max. 88 adagoló MU fejjel Max. 84 adagoló RS x 2 + MU x 2 fejjel | 92 adagoló MU vagy FL fejekkel |
| Tápegység | 3-fázisú AC 200/208/220/240/380/400/416V +/-10% | |
| Levegőellátás forrása | 0,45 MPa vagy több, tiszta, száraz állapotban | |
| Külső dimenzió | L1000×Sz2,100×Ma 1550mm | |
| Súly | kb. 2100 kg | |
* A műszaki adatok és a megjelenés előzetes értesítés nélkül változhatnak.
| SMT vonali berendezések listája
A Σ-G5SⅡ rendszerint egy integrálva van, teljes SMT gyártósorba beleértve a forrasztópaszta nyomtatót, az SPI-ellenőrző rendszert, a visszafolyó sütőt, az AOI ellenőrző gépet és a PCB-kezelő berendezéseket. Az ICT teljes körű integrációt biztosít az SMT-, DIP-, bevonat- és intelligens gyárautomatizálási megoldásokkal, hogy segítse ügyfeleit hatékony és méretezhető elektronikai gyártási rendszerek kiépítésében világszerte.
Az ICT a Yamaha SMT pick and place gépek széles skáláját kínálja, beleértve a Σ-F8S és Σ-G5SⅡ modelleket. Ezek a rendszerek különböző sebességeket, fejkonfigurációkat és alkatrészkezelési lehetőségeket kínálnak, így az elektronikai gyártók kiválaszthatják az ideális megoldást kis, közepes vagy nagy volumenű gyártáshoz. Minden gép zökkenőmentesen integrálható a teljes SMT-vonalakkal, biztosítva az egyenletes minőséget és a gyártási hatékonyságot minden modellben.
