ICT-P6
I.C.T
| Mennyiség: | |
|---|---|

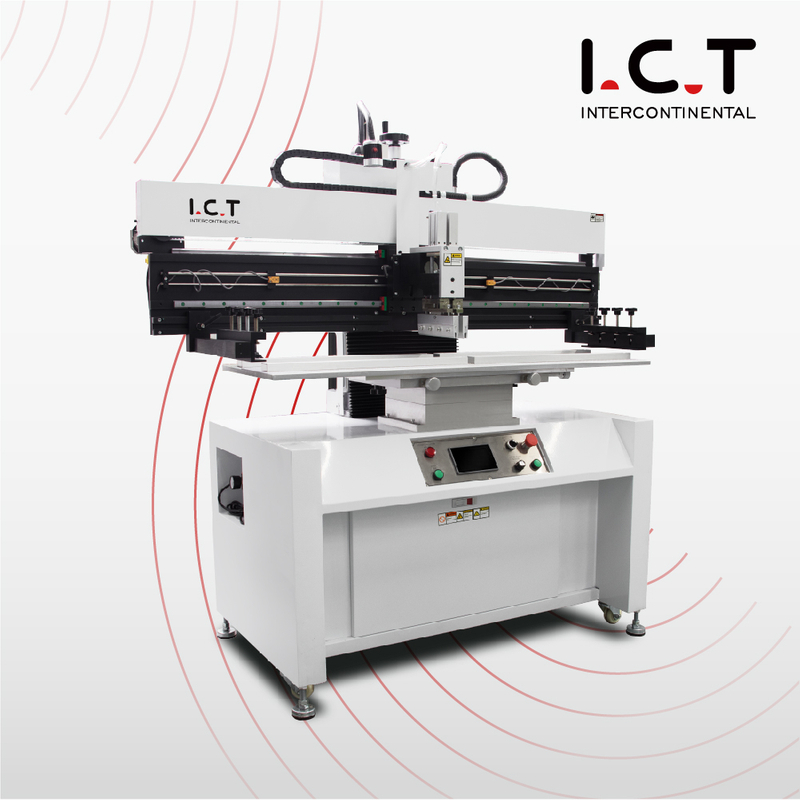

| Megbízható PCB SMT nyomtató automata növekvő termeléshez
Nagy pontosságú SMT nyomtatási lépés A PCB SMT nyomtatóautomatikus gép közepes SMT sorokat indít Tajvan TBI lineáris vezetőutakkal és SANYO léptetőmotorral a sziklaszilárd mozgás érdekében. A pengenyomás és a nyomtatási sebesség állítható, a precíziós nyomásmérő és a sebességszabályozó kijelzője pedig azonnali vezérlést biztosít. A felfüggesztő gumibetét rendszer egyenletesebbé teszi a nyomtatást. Moduláris univerzális pad beállító eszközzel nyomtatott áramköri lapokhoz és kerethez, egy- vagy kétoldalas lapokhoz illeszkedik. A stencilkeret karjai különböző mérettartományokhoz állíthatók 370470 mm és 1050650 mm között. Automatikus nyomtatás; stabil és hatékony nyomtatási minőség. A 10 másodperces ciklus alatt a stencilnyomtató forrasztja a nagy pontosságú fogantyú telefon, útválasztó vagy orvosi eszköz SMT vonalait simán.
| Jellemző
A csapnak és a tartóblokknak különböző egy- és kétoldalas PCB-ekhez, a különböző méretű csapoknak pedig különböző NYÁK lyukakhoz kell illeszkedniük. A kezelés egyszerű, a pozicionálás pontos, a rögzített pozíció pedig rugalmas és állítható. Az importált léptetőmotoros tajvani precíziós vezetősín biztosítja a stabilitást, a gumibetét rendszer kézi átalakítással felemelhető a forrasztópaszta hozzáadásához és a tisztítási művelethez, a határérzékelő rugalmas beállítása a szállítási út csökkentése érdekében. Ez szorosan rögzíti a 0,2-6 mm vastag táblákat a PCB-összeszerelő sorokban, így az smt-nyomtatás tökéletes marad az elhelyezők számára.
Közvetlen csatlakozású gumibetét szerkezet. A gumibetétet egymástól függetlenül két nagy pontosságú henger vezérli a pontos és stabil nyomás érdekében. A dupla csúszó-pozícionáló sínek biztosítják a gumibetét pontosságát és stabilitását. Érintőképernyős működés. Barátságos angol MMI felület, tanítási és navigációs funkció. Üzemmód: kézi, félautomata és teljesen automata. A központi vezérlőelemek importált, kiváló minőségű márkákat alkalmaznak, hogy biztosítsák a nyomtató stabilitását és működőképességét. Automatikus nyomtatás, stabil és hatékony nyomtatási minőség. Ez nagy pontosságú stencilnyomtató-forrasztópaszta rétegeket biztosít a NYÁK-összeszerelő sorok újrafolyató kemencéihez, szinte nulla áthidalással vagy hiányossággal.
| Specifikáció
| Modell | P3 | P6 | P12 | P15 |
| Pontosság | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB méret | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platform mérete | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Sablon méret (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| NYÁK vastagsága | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Stencil pozicionálás | Kézikönyv | Kézikönyv | Kézikönyv | Kézikönyv |
| Ciklusidő | < 10 mp. | < 10 mp. | < 12 mp. | < 12 mp. |
| Energiafogyasztás | 200 W | 200 W | 220 W | 220 W |
| Tápegység | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Légnyomás | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Squeegee Speed | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimenzió | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Súly | 280 kg | 300 kg | 356 kg | 430 kg |
| A gumibetét hossza | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformmagasság | 950 mm | 950 mm | 950 mm | 950 mm |
| Opció: A speciális méret testreszabható | ||||
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Az ICT kiváló minőségű PCBA gyártósor fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
Ellenőrzi a belső forrasztási kötés integritását, és észleli a rejtett hibákat. | |
| SMT tisztítógép | PCB-k, sablonok, szerelvények, fúvókák stb. tisztítására használható. |
| PCB vágógép | Vágja a PCBA-t a végtermékbe |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép/címketartó/ tintasugaras nyomtató |
| Ügyfél-siker esettanulmány – Szaúd-Arábiai LED-gyár
Egy szaúdi ügyfél teljes, közepes volumenű SMT-vonalat épített ICT-ből a PCB SMT nyomtatóautomatika, a JUKI RS-1R rögzítő és az L8 sütő hálózati kártyák segítségével. Mérnökeink Rijádba érkeztek, a nyomtatót SMEMA szalagokhoz csatlakoztatták, 600×350 mm-es panelekhez kalibrálták a pasztát, és hétnapos képzést tartottak a nagy pontosságú beállításokról és a vonaláramlásról. A nyomtatott áramköri lapok összeszerelő sora ugyanazon a héten elérte az UPH célértékét, hibátlan pasztaadagolási elhelyezéssel és hibamentesen. Az ügyfél dicsérte a szakértő tengerentúli támogatást, a védett csomagolást és a részletes coachingot, amely azonnal elindította a teljes SMT gyártósort.
| Globális szerviz és képzési támogatás
Az ICT teljes körű SMT gyártósor-támogatást biztosít: ingyenes SMEMA-elrendezések, 48 órás gyári beégetett videó, helyszíni szállítószalag-összekapcsolás, 7-10 napos gyakorlati edzőtábor, egyéves pótalkatrészek, korlátlan távdiagnosztika telefonon vagy képernyőmegosztáson keresztül és rendszeres hozamjavító látogatások. 20 mérnökünk 72 országot fed le 4 órás első reagálással és 24 órás segélyvonallal. Minden PCB SMT nyomtatóautomata 48 órás teljes öregítést és ellenőrzést végez 12 000 m²-es ISO9001 gyárunkban. Az ügyfelek gondtalan SMT gyártósorokat, gyors megtérülést és hosszú távú partnerséget élvezhetnek.
| Vásárlói vélemények
72 országban több mint 1600 SMT-vonal bízik az IKT-ban. Szeretik az egyedi szalagterveket szűk helyekre, az erős ládákat az óceáni szállításhoz, az egyhetes órákat, amelyekkel a kezelők nyomtatási szakértőkké válnak, a kétórás távoli javításokat a vonalak folyamatos működéséhez és a nyomon követési ellenőrzéseket, amelyek 18%-kal növelik a teljesítményt. A gyárak folyamatosan bővülnek, mert a teljes támogatás magasabb hozamot, kevesebb hulladékot és igaz barátságot jelent.
| Tanúsítványok és szabványok
Minden PCB SMT nyomtatóautomata CE, RoHS, ISO9001:2015 és több szabadalommal rendelkezik. A szállítószalag-tesztek és a 100%-os ellenőrzések megfelelnek a nyomtatott áramköri lapok összeszerelő soraira vonatkozó EU, USA és globális szabványoknak. Ezek bizonyítják a biztonságos pasztakezelést, nem zavarják a következő gépet, erős dokkolást és zöld működést – teljes bizalom az első táblától kezdve.
| Az ICT cégről és gyárunkról
Az ICT 2012-ben indult, és jelenleg egy modern, 12 000 m²-es gyárat működtet a kínai Dongguanban, 89 elkötelezett alkalmazottal és 20 tapasztalt mérnökkel. Komplett SMT gyártósorokat tervezünk, gyártunk és tesztelünk szigorú ISO9001 szabványok szerint. Több mint 1600 SMT vonal 72 országban bizonyítja megbízható minőségünket és szolgáltatásunkat. Nyolc globális iroda és helyi raktár garantálja az alkatrészeket és a mérnöki támogatást 48 órán belül bárhol. Ügyfeleink becsületes árazásunk, gyors szállításunk és élethosszig tartó ingyenes szoftverfrissítéseink révén nőnek.
