Hogyan válasszunk SMT vonalat az EMS gyár számára?

A megfelelő SMT-vonal kiválasztása egy EMS (Electronics Manufacturing Services) gyár számára összetett döntés, különösen a nagy keverékű, kis volumenű környezetekben. A sebességet és a hatékonyságot előnyben részesítő tömeggyártási beállításokkal ellentétben az EMS-gyáraknak olyan egyedi kihívásokkal kell szembenézniük, amelyek rugalmasságot, megismételhetőséget és könnyű átállást igényelnek.

Ez a cikk azokat a kulcsfontosságú szempontokat tárja fel, amelyekkel olyan SMT-vonalat kell kiválasztani, amely megfelel a nagy keverékű, kis volumenű EMS-gyártás működési igényeinek.

Magas keverék, kis volumenű gyártási perspektíva

A nagy keverékű, kis volumenű gyártásban nem a sebesség a fő probléma. Ehelyett az ellenőrzésen, az ismételhetőségen és a rugalmasságon van a hangsúly. Az EMS gyárak sokféle ügyfelet szolgálnak ki, mindegyik más-más PCB kialakítással, alkatrész-keverékkel és minőségi elvárásokkal. A kis tételméretek és a gyakori rendelésmódosítások miatt a kihívás abban rejlik, hogy az SMT termékcsalád gyorsan képes alkalmazkodni az új termékekhez.

Az SMT vonal ebben az összefüggésben nem csak egy gép; ez egy operációs rendszer, amelynek képesnek kell lennie az állandó változások kezelésére anélkül, hogy stresszt okozna a kezelőknek vagy a mérnököknek.

Első lépés: Erősítse meg EMS-gyára valós követelményeit

A berendezés kiválasztása előtt az első lépés a termelési igények megértése. Ha az Ön EMS-gyára megfelel a következő kritériumoknak, akkor valószínűleg a nagy keverékű, kis volumenű kategóriába tartozik:

• Több aktív cikkszám ugyanazon a sorban

• Kis tételméretek (több tucattól néhány ezer tábláig)

• Gyakori rendelésváltás ugyanazon a napon vagy héten belül

• Rendszeres új termékek bevezetése (NPI) és prototípus-építés

• Ügyfelek különböző iparágakból, eltérő minőségi előírásokkal

Ha ezek az Ön gyárára vonatkoznak, akkor az SMT-vonalának képesnek kell lennie a gyakori átállások kezelésére a stabilitás minimális megzavarása mellett.

Gyakori hiba: tömeggyártási logika alkalmazása az EMS-re

Az EMS-gyárak által elkövetett egyik leggyakoribb hiba az, hogy azt feltételezik, hogy a tömeggyártású SMT-konfigurációk a legjobban megfelelnek az igényeiknek. A tömeggyártás a következőkre összpontosít:

• Maximum UPH (egységek óránként)

• Hosszú gyártási folyamatok

• Stabil termékösszetétel

Ezzel szemben az EMS gyárak előnyben részesítik:

• Gyors átállások

• Folyamat megismételhetőség több termék között

• Mérnöki hatékonyság

A gyors elhelyező gépek tetszetősnek tűnhetnek, de ha hosszú beállítási időt, összetett adagolócserét vagy kiterjedt mérnöki beavatkozást igényelnek minden egyes termékváltoztatásnál, az általános hatékonyság csorbát szenved.

Az automatizálás is kétélű fegyver. Bár segíthet felgyorsítani a termelést, a túlzott automatizálás csökkenti a rugalmasságot, és nagyobb függőséget tesz a képzett mérnököktől. EMS-környezetekben az egyszerűség gyakran felülmúlja a komplexitást.

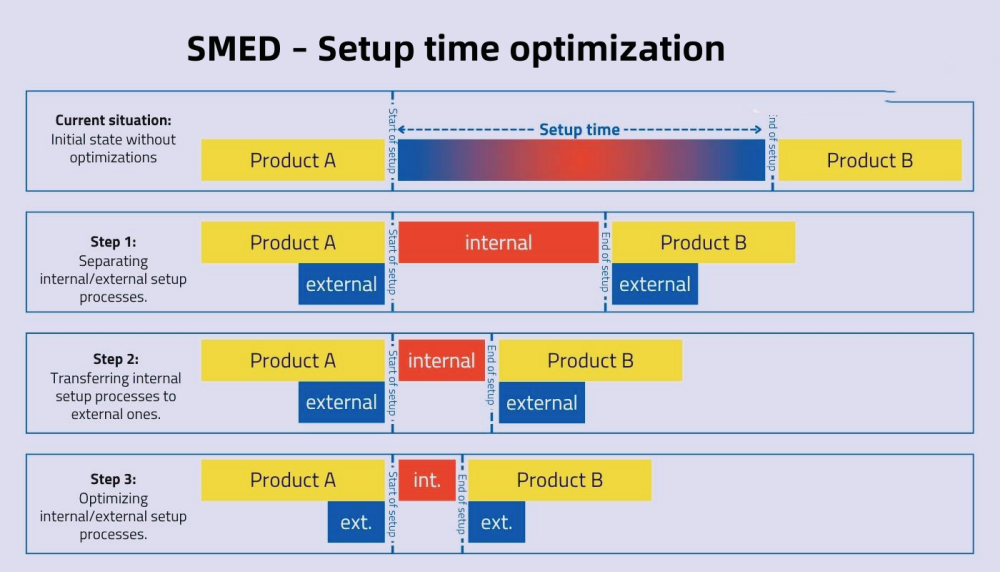

Átállási képesség: A kulcs a High-Mix EMS SMT vonalakhoz

Az EMS-gyárakban az átállási idő gyakran kritikusabb tényező, mint az elhelyezési sebesség. Egy jól megtervezett SMT-vonal lehetővé teszi a kezelők számára, hogy minimális beavatkozással cseréljenek terméket, míg egy rosszul megtervezett mérnök egész nap a padlón tudja lekötni.

Az átállás főbb tényezői a következők:

• Az adagoló cseréje és ellenőrzése

• Programváltás és paraméter visszahívás

• Anyagelőkészítés és hibaelhárítás

• Az első cikk megerősítésének sebessége

Minden perc számít az előző termék utolsó táblája és a következő termék első jó táblája között. Itt az intuitív szoftverrel és rugalmas adagolókezeléssel ellátott, stabil SMT pick-and-place gépek elengedhetetlenek.

A cél nem a nulla átállási idő; ez kiszámítható és megismételhető átállás.

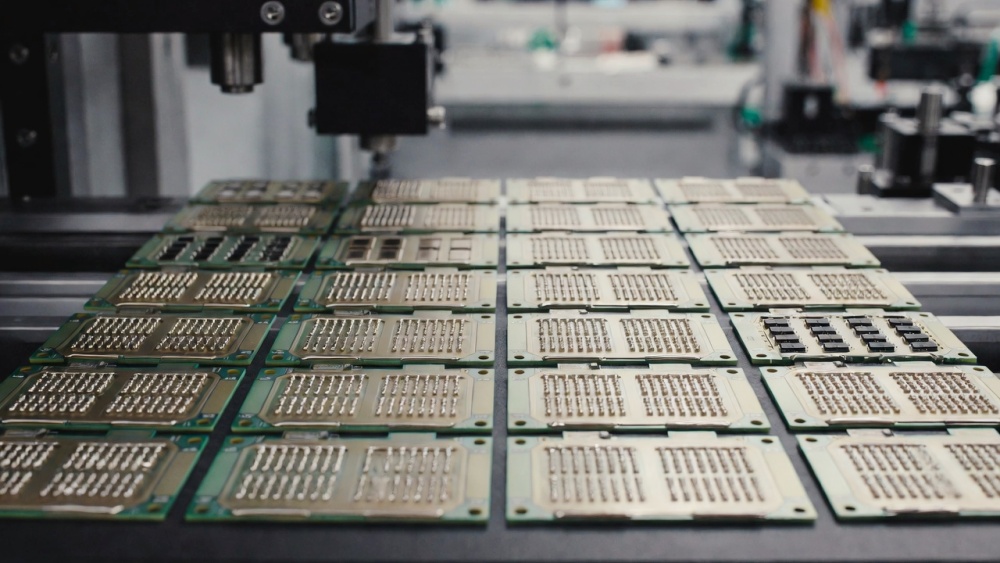

Forrasztópaszta nyomtatás: Konzisztencia a különböző termékek között

A forrasztópaszta-nyomtatás gyakran az első variációs forrás a magas keverékű EMS-környezetekben. A különböző NYÁK-kialakítások eltérő sablonelrendezést, párnaméretet és pasztamennyiséget igényelnek. Ha a nyomtatónak állandó kézi beállításra van szüksége, az a minőség instabilitásához vezet.

Az ideális SMT stencilnyomtatónak a következőket kell kínálnia:

• Stabil nyomtatási nyomásszabályozás

• Ismételhető igazítási pontosság

• Egyszerű receptváltás

• Folyamatos tisztítási teljesítmény

Ha a pasztanyomtatás stabil, csökkenti az olyan későbbi problémákat, mint például az elhelyezési és az átfolyatási hibák.

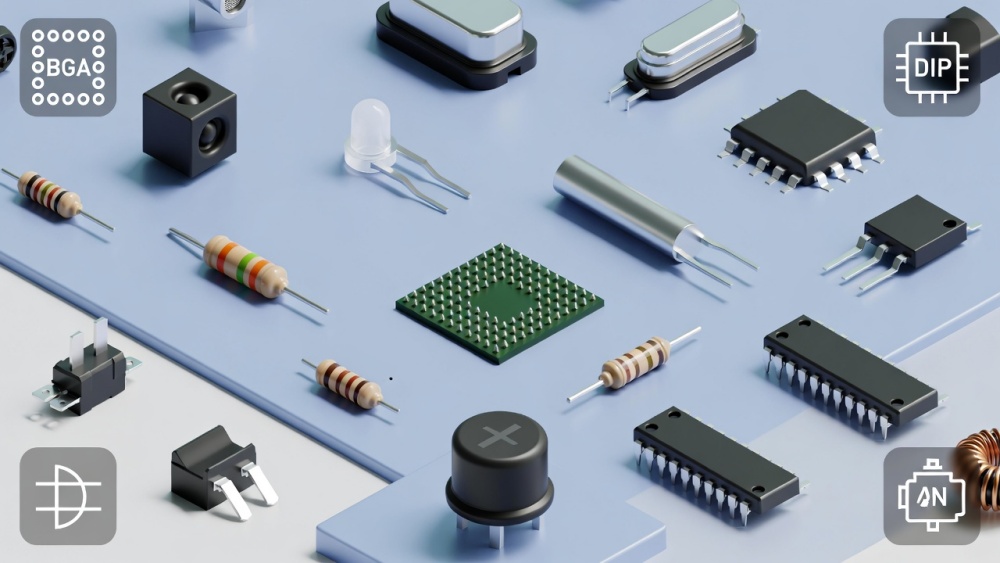

Az elhelyezés stabilitása többet számít, mint a csúcssebesség

Míg a nagy sebességű elhelyező gépeket gyakran hangsúlyozzák, az elhelyezés stabilitása sokkal kritikusabb. Az EMS-gyárak sokféle komponenst kezelnek, a finom hangmagasságú IC-ktől a BGA-kig, QFN-ekig, csatlakozókig és furcsa alakú alkatrészekig. Az állandó elhelyezési stabilitás a különböző komponenstípusok között jelentősen csökkenti:

• Újradolgozás

• Hamis hibák

• Mérnöki hibakeresési idő

Egy rugalmas SMT pick-and-place gép, amely zökkenőmentesen kezeli a vegyes komponensek tömbjét, jobb hosszú távú hatékonyságot biztosít, mint egy nagy sebességű gép, amely küzd a változatosságokkal.

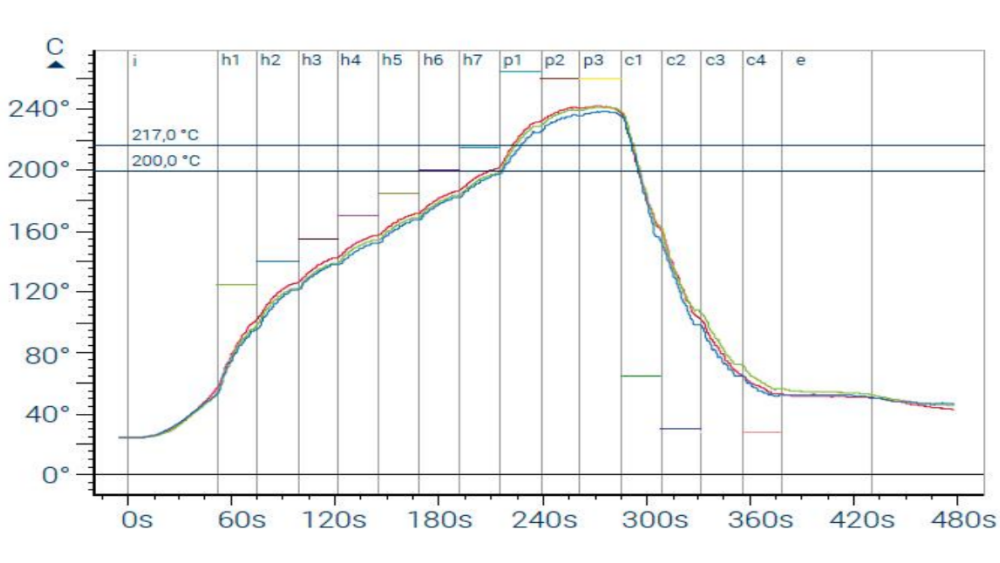

Reflow forrasztás: A folyamatablak hőmérséklet feletti precíziója

A magas keverékű EMS-gyárakban gyakran több hőprofil működik a NYÁK-réz sűrűségének, a komponensek tömegének és a termikus viselkedés változásának köszönhetően. A legfontosabb követelmény nem az extrém hőmérsékleti pontosság, hanem a folyamatablak szélessége és az ismételhetőség.

Egy megbízható SMT reflow sütőnek a következőket kell kínálnia:

• Egyenletes fűtés a szállítószalag szélességében

• Stabil légáramlás és hőmérséklet-visszanyerés

• Könnyű profiltárolás és visszahívás

• Folyamatos teljesítmény gyakori profilváltás után

Ha az újrafolyós forrasztás stabil, a hibák aránya természetesen csökken, és a mérnökök kevesebb időt töltenek az időszakos forrasztási problémák hibaelhárításával.

Ellenőrzés: kockázatkezelés, nem luxus

Az ellenőrző rendszereket kockázatkezelési eszközöknek kell tekinteni, nem pedig opcionális kiegészítőknek. Az EMS gyárak magasabb minőségi nyomással szembesülnek a következők miatt:

• Több ügyfél osztozik ugyanazon a vonalon

• Változó minőségi szabványok

• Tisztázatlan felelősségi határok

A hatékony AOI ellenőrző rendszerek korán felismerik a problémákat, gyorsan elkülönítik a problémákat, és megakadályozzák, hogy a kisebb hibák vevői követelésekké alakuljanak.

Magas keverékű gyártás esetén az ellenőrzési rendszereknek lehetővé kell tenniük:

• Egyszerű programkészítés

• Gyors termékváltás

• Világos hibabesorolás

• Nyomon követhetőségi adatok nyomon követése

Az ellenőrzés nem minden hiba feltárásáról szól, hanem a következetességről és a költséges minőségi problémák elkerüléséről.

A nyomon követhetőség növeli az ügyfelek bizalmát

A nyomon követhetőség kulcsfontosságú olyan iparágakban, mint az autóipar, az ipari és a teljesítményelektronika. Követni tudja:

• Gyártási paraméterek

• Ellenőrzési eredmények

• A folyamat változásai

segít az EMS-gyáraknak gyorsan reagálni, ha problémák merülnek fel, növelve az ügyfelek bizalmát, valamint bemutatva a professzionalizmust és az elszámoltathatóságot.

Mérnökbarát SMT Line Design

A mérnökök a gyár legértékesebb eszközei. A jól megtervezett SMT sorozat minimálisra csökkenti a tűzoltásra fordított mérnöki időt, lehetővé téve a mérnökök számára, hogy a folyamatfejlesztésre összpontosítsanak.

A legfontosabb tervezési elemek a következők:

• Tiszta gépfelületek

• Logikai paraméterstruktúrák

• Egyszerű biztonsági mentési és visszaállítási funkciók

• Csökkentett kézi beállítások

A mérnökbarát SMT vonal lehetővé teszi az új kezelők gyors betanítását anélkül, hogy negatívan befolyásolná a hozamot, elősegítve a növekedést és az EMS gyár stabilitását.

Skálázhatóság Lock-In nélkül

Az EMS-gyárak gyakran kicsiben indulnak, de a jövőbeni növekedésre törekednek. Az ideális SMT vonalnak lehetővé kell tennie:

• Elhelyezési kapacitás hozzáadása

• Az ellenőrzési kör bővítése

• Fokozatosan növekvő automatizálás

anélkül, hogy ki kellene cserélni a teljes sort. A moduláris felépítés és a nyílt integráció biztosítja, hogy a vonal korlátozások nélkül bővüljön az üzlet növekedésével.

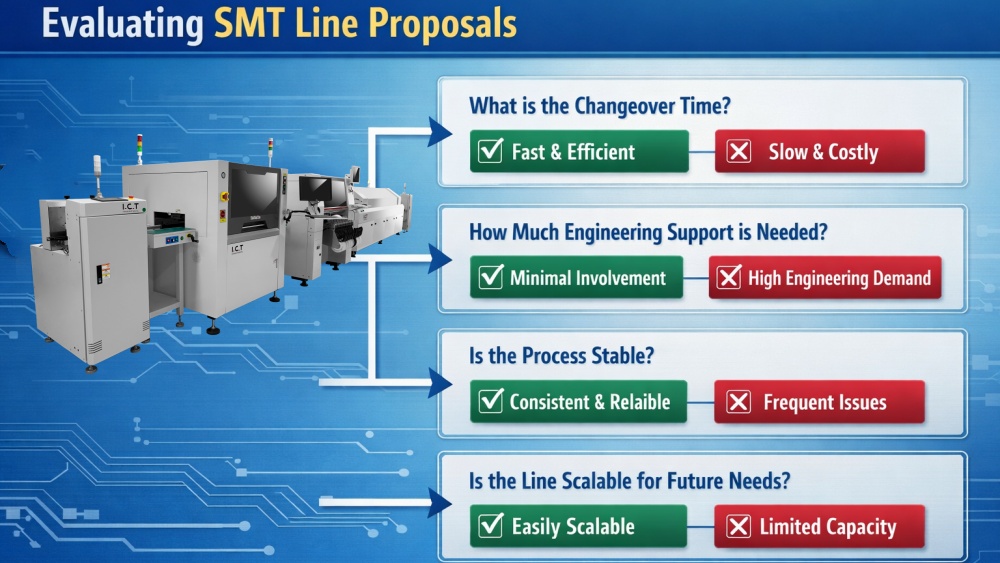

Hogyan értékeljék az EMS-gyárak az SMT-vonalajánlatokat?

Az SMT-javaslatok áttekintése során az EMS-gyáraknak a következőket kell megkérdezniük:

• Mennyi ideig tart a teljes termékcsere a tényleges működés során?

• Mennyi mérnöki közreműködést igényel átállásonként?

• Mennyire stabil a folyamat a különböző termékek között?

• Mennyire egyszerű a rendszer méretezése a jövőbeni igényekhez?

Ne összpontosítson kizárólag a sebességre, a márkanévre vagy a kezdeti költségekre. A legjobb SMT vonal csökkenti a napi stresszt és javítja az általános működési hatékonyságot.

Utolsó gondolatok: válasszon olyan SMT-vonalat, amely illeszkedik a működési valósághoz

A nagy keverékű, kis volumenű EMS-gyárak esetében a legjobb SMT-vonal nem a leggyorsabb vagy a legösszetettebb. Ez az a vonal, amely:

• Zökkenőmentesen kezeli a gyakori váltásokat

• Stabil minőséget biztosít számos terméknél

• Védi a mérnöki erőforrásokat

• Támogatja a jövőbeli növekedést

A megfelelő SMT-vonal kiválasztása nem a gépek beszerzéséről szól. Ez egy olyan termelési rendszer kiválasztásáról szól, amely megfelel az Ön EMS-gyárának működési igényeinek. Amikor az SMT vonal kiegészíti a gyár működését, minden könnyebbé válik.
