Sok SMT-vonal nem a felszerelés rossz minősége miatt kezd nehézségekbe ütközni, hanem azért, mert az elrendezési döntés az első naptól kezdve alapvetően rossz volt. A problémák gyakran fokozatosan jelentkeznek: egyetlen AOI vagy röntgen hozzáadása több napos leállást kényszerít ki, a pufferek alulméretezettek vagy rosszul helyezkednek el, és az általános átviteli teljesítmény idővel csökken – annak ellenére, hogy minden gép továbbra is a specifikáción belül teljesít. Ezek a problémák ritkán véletlenszerűek. Ezek a vonal eredeti konfigurációjának szerkezeti következményei.
Az inline és a moduláris SMT vonalelrendezés közötti választás tehát nem alapterület-hatékonyság kérdése. Ez egy hosszú távú gyártási stratégia, amely közvetlenül befolyásolja az anyagáramlás stabilitását, az átállási rugalmasságot, a rendszer rugalmasságát és a jövőbeni bővítés valódi költségeit.
Az elrendezési döntéseket különösen veszélyessé teszi, hogy korlátaik gyakran láthatatlanok az elején. A kezdeti felfutás során úgy tűnhet, hogy mind a beépített, mind a moduláris vonalak zökkenőmentesen futnak. A valódi különbségek csak később derülnek ki – amikor a termelési mennyiség nő, a termékösszetétel megváltozik, vagy további ellenőrzési lépések válnak szükségessé. Mire ezek a korlátok nyilvánvalóak, kijavításuk általában jelentős átdolgozást, leállást vagy tőke-újrabefektetést igényel.
Ahhoz, hogy megértsük, miért válik oly sok SMT-sor korlátozott életciklusa korai szakaszában, elengedhetetlen annak megvizsgálása, hogy az elrendezési döntések miként zárhatják be a szerkezeti korlátokat a gyártósoron az első naptól kezdve.

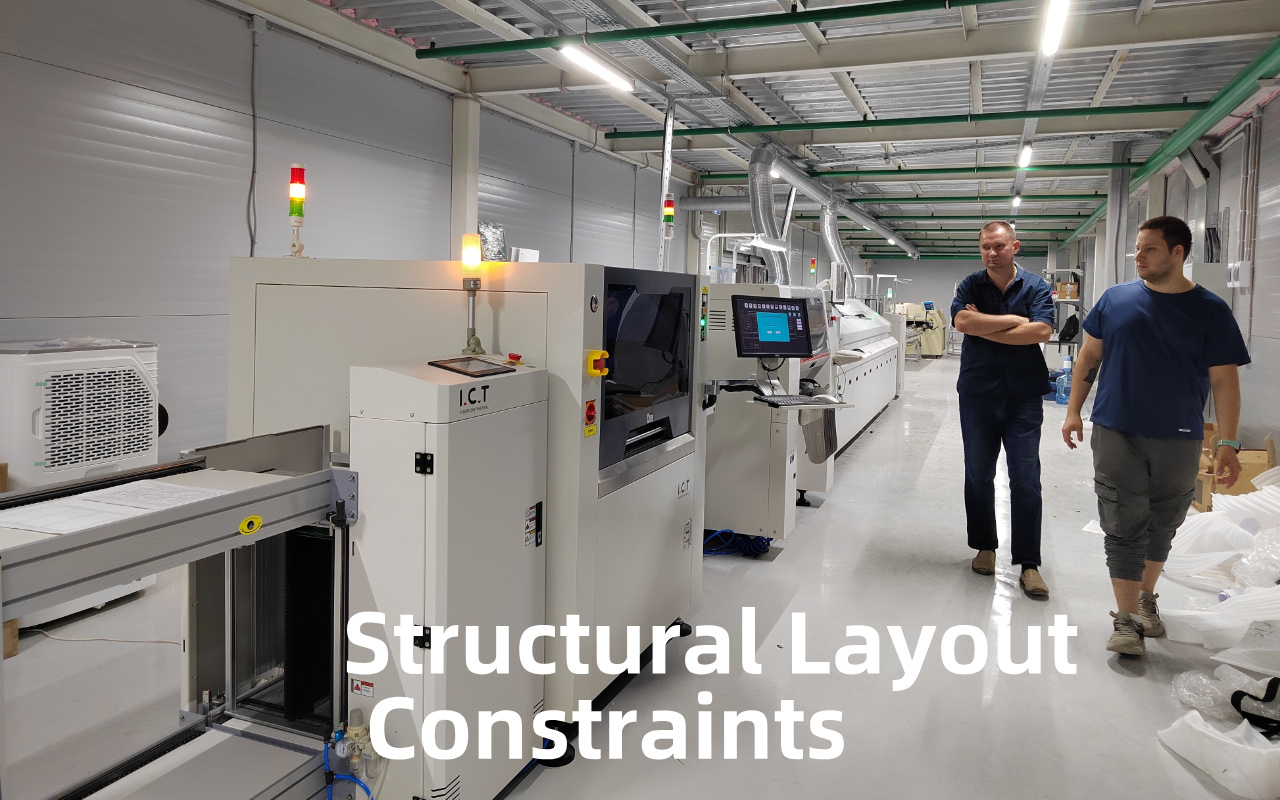

Sok gyár csak túl későn veszi észre, hogy az SMT-vonaluk a kezdetektől fogva korlátozott volt. Még ha olyan gyors, megbízható elhelyezési platformokkal is fel van szerelve, mint a JUKI vagy a Hanwha , a vonal általános teljesítménye hónapról hónapra romolhat. Az áteresztőképesség lassan csökken, a kis módosítások jelentős zavarokká válnak, és minden fejlesztés a vártnál nehezebbnek tűnik.
Ezeket a problémákat ritkán a gép képessége okozza. Ezek a projekt korai szakaszában hozott elrendezési döntések eredményei – olyan döntések, amelyek csendesen bezárják a szerkezeti korlátokat, és idővel egyre költségesebbé válnak a korrigálásuk.
A kezdeti szakaszban úgy tűnik, hogy minden simán megy. A ciklusidők teljesülnek, a pufferek többnyire üresek maradnak, és a vonal kiegyensúlyozottnak tűnik. Idővel azonban a valóság változik. Növekszik a termékválaszték, ingadoznak a mennyiségek, és gyakoribbá válik az átállás.
A folyamatok között elkezd felhalmozódni a várakozási idő. Egyes gépek blokkolni kezdenek, míg mások tétlenül ülnek. Az eredeti vonalegyensúly fokozatosan felbomlik, nem azért, mert az egyes gépek teljesítménye csökken, hanem azért, mert az elrendezés nem képes elnyelni a változást. Ennek eredményeként az összesített teljesítmény csökken annak ellenére, hogy minden gép továbbra is a specifikációkon belül működik.
A minőségi követelmények növekedésével a további ellenőrzés, például elkerülhetetlenné válik Sok soros elrendezésben egyetlen ellenőrzési lépés hozzáadása a szállítószalagok vágását, több gép eltolását és a teljes áramlás kiegyensúlyozását igényli. az AOI ellenőrző gép .
A kisebb frissítésnek tűnő frissítés napokig vagy akár hetekig tartó termelési leállásokká válhat. Ezzel szemben a moduláris elrendezéseket úgy tervezték, hogy elkülönítsék a vonal szakaszait. Az ellenőrző egységeket gyakran minimális hatással lehet behelyezni vagy áthelyezni, így a fennakadás órákra, nem pedig napokra csökkenthető.
Ez a különbség akkor válik kritikussá, ha a sor már stabil termelésbe lépett. Amikor az összeállítások nagyobb sűrűségű csomagok vagy rejtett illesztésű alkatrészek felé haladnak, a röntgen gyakran gyakorlati követelmény lesz, nem pedig 'szép, ha megvan'. Ha szeretné megérteni, hogy mikor és miért vezetik be általában a röntgenvizsgálatot a PCBA-ban – és ez mit jelent a vonalintegráció szempontjából -, ez segíthet a tér és a moduláris csatlakozási pontok korai tervezésében.
A pufferek arra szolgálnak, hogy elnyeljék a rövid leállásokat, és megakadályozzák a zavarok terjedését az egész vonalon. A gyakorlatban sok SMT-vonal szenved azért, mert a puffereket alulméretezték, vagy egyértelmű stratégia nélkül helyezték el.
Ha egyetlen gép leáll, az anyag gyorsan visszaáll, blokkolja a felfelé irányuló folyamatokat és kiéhezteti a downstream állomásokat. Kis, gyakori megszakítások jelentős kimeneti veszteséggé halmozódnak fel. A hatékony elrendezéstervezés korán határozza meg a puffer hosszát és elhelyezését, a folyamat viselkedése, nem pedig a rendelkezésre álló alapterület alapján, hogy megakadályozza az ismétlődő mikroleállásokat.

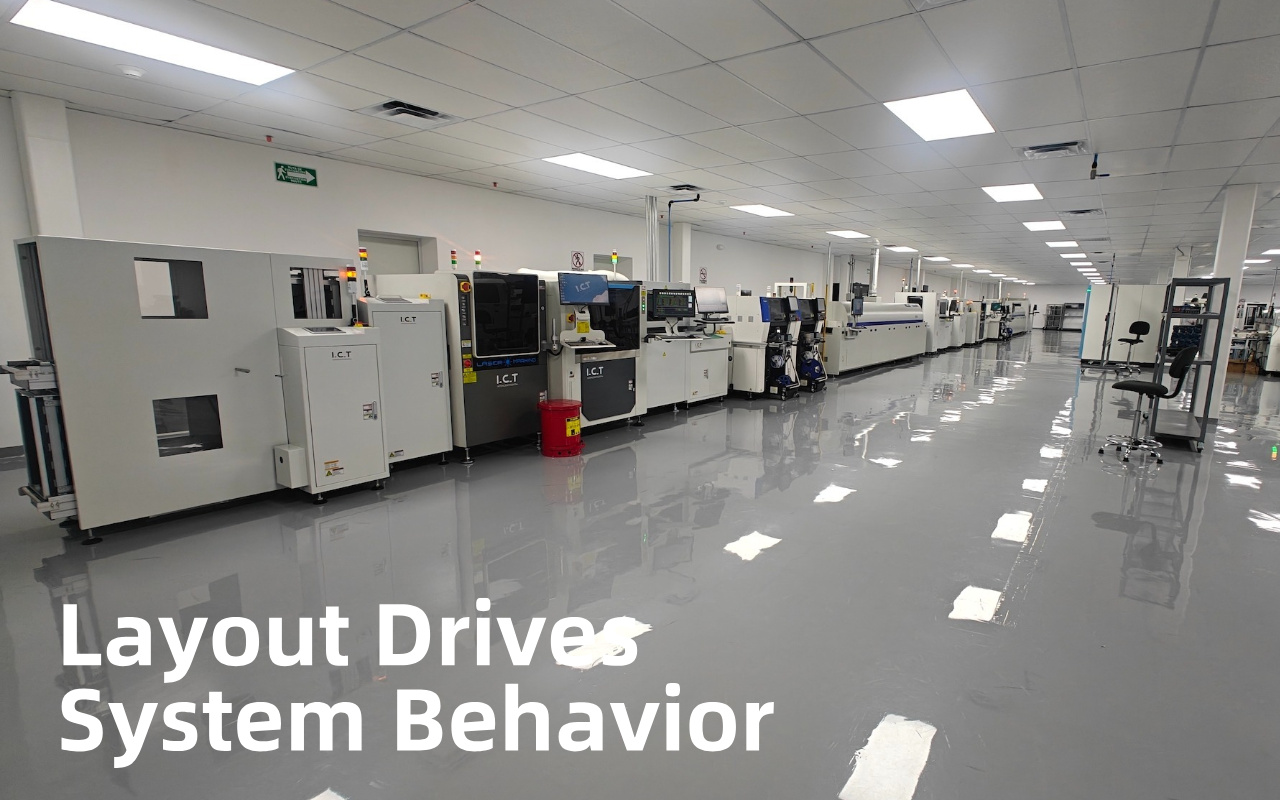

Az SMT vonalelrendezést gyakran tértervezési gyakorlatként kezelik – hogyan lehet a gépeket a rendelkezésre álló területre illeszteni. A valóságban az elrendezési döntések határozzák meg, hogy a teljes termelési rendszer hogyan viselkedik az élettartama során. Meghatározzák, hogy az anyagok milyen gördülékenyen áramlanak, milyen gyorsan változtathatók a termékek, és milyen költségesek lesznek a jövőbeni módosítások. A rossz elrendezés ritkán sikertelen azonnal; ehelyett olyan szerkezeti szűk keresztmetszeteket hoz létre, amelyek évről évre csendesen csökkentik a hatékonyságot.
Az elrendezéssel kapcsolatos döntéseknek csak akkor van értelme, ha tisztában van a tervezett rendszer teljes hatókörével – a nyomtatástól és az elhelyezéstől az újratördelésig, ellenőrzésig, kezelésig és nyomon követhetőségig. Ha szeretne egy gyors felfrissítést arról, hogy mit tartalmaz egy SMT-vonal , és hogy az egyes folyamatlépések hogyan befolyásolják a downstream stabilitást, segíthet a beépített és a moduláris választások kiértékelésében egy teljesebb rendszernézettel.
Ha egy vonal már telepítve van és fut, ezeket a korlátozásokat nehéz nagyobb fennakadás nélkül eltávolítani. Éppen ezért az elrendezésválasztást inkább hosszú távú gyártási stratégiaként kell értékelni, nem pedig rövid távú telepítési feladatként.
Egy jól megtervezett elrendezésben a PCB-k egyenletes ütemben haladnak a vonalon minimális várakozás mellett. Mindegyik folyamat zökkenőmentesen átadódik a következőnek, és a kis eltérések az áramlás megállítása nélkül elnyelődnek. Ez a stabilitás az, ami lehetővé teszi, hogy az áteresztőképesség idővel kiszámítható maradjon.
A rosszul megtervezett elrendezésben az anyagáramlás egyenetlenné válik. Sorok kezdenek kialakulni a nyomtatók, előtt . az újrafolyó kemencék vagy az ellenőrző állomások Ezeket a várakozási időszakokat gyakran figyelmen kívül hagyják, mert a gépek elfoglaltnak tűnnek, de közvetlenül csökkentik a tényleges teljesítményt. Idővel a kis késések jelentős veszteségeket okoznak, még akkor is, ha az egyes gépek továbbra is névleges teljesítménnyel működnek.
A termékösszetétel növekedésével az elrendezés rugalmassága döntő tényezővé válik. A hatékony termékváltás az adagoló könnyű hozzáférésétől, a tiszta anyagútvonalaktól és a beállítási tevékenységek futó folyamatoktól való elkülönítésének képességétől függ.
A soros elrendezések szorosan összekapcsolják az összes gépet egyetlen folyamatba. Bár ez hatékony lehet a stabil termeléshez, ez azt is jelenti, hogy sok változtatáshoz az egész sor leállítása szükséges. Ezzel szemben a moduláris elrendezések a szakaszok szétválasztására szolgálnak. A csapatok egy modulban készíthetik elő az adagolókat, állíthatják be a programokat vagy érvényesíthetik a folyamatokat, miközben a többi szakasz tovább működik, jelentősen csökkentve az állásidőt.
Ez a különbség egyre fontosabbá válik a termékválaszték és a változás gyakoriságának növekedésével.
Az elrendezési döntések azt is meghatározzák, hogy a jövőbeni változtatások mennyire lesznek költségesek. Beépített konfigurációban a nyomtató, az újrafolyó sütő vagy az ellenőrző rendszer áthelyezése gyakran magában foglalja a szállítószalagok szétszerelését, több gép áthelyezését és a teljes sor kiegyensúlyozását. A valódi költség nem csak a munkaerő – ez a hetekig tartó termeléskiesés és a késedelmes szállítások.
A moduláris elrendezések a változást szem előtt tartva készülnek. A felszerelések hozzáadhatók, áthelyezhetők vagy korszerűsíthetők, korlátozott hatással a szomszédos szakaszokra. A gyár élettartama során ez a rugalmasság közvetlenül alacsonyabb működési költségekben és kisebb fennakadásokban nyilvánul meg, amikor az üzleti követelmények fejlődnek.

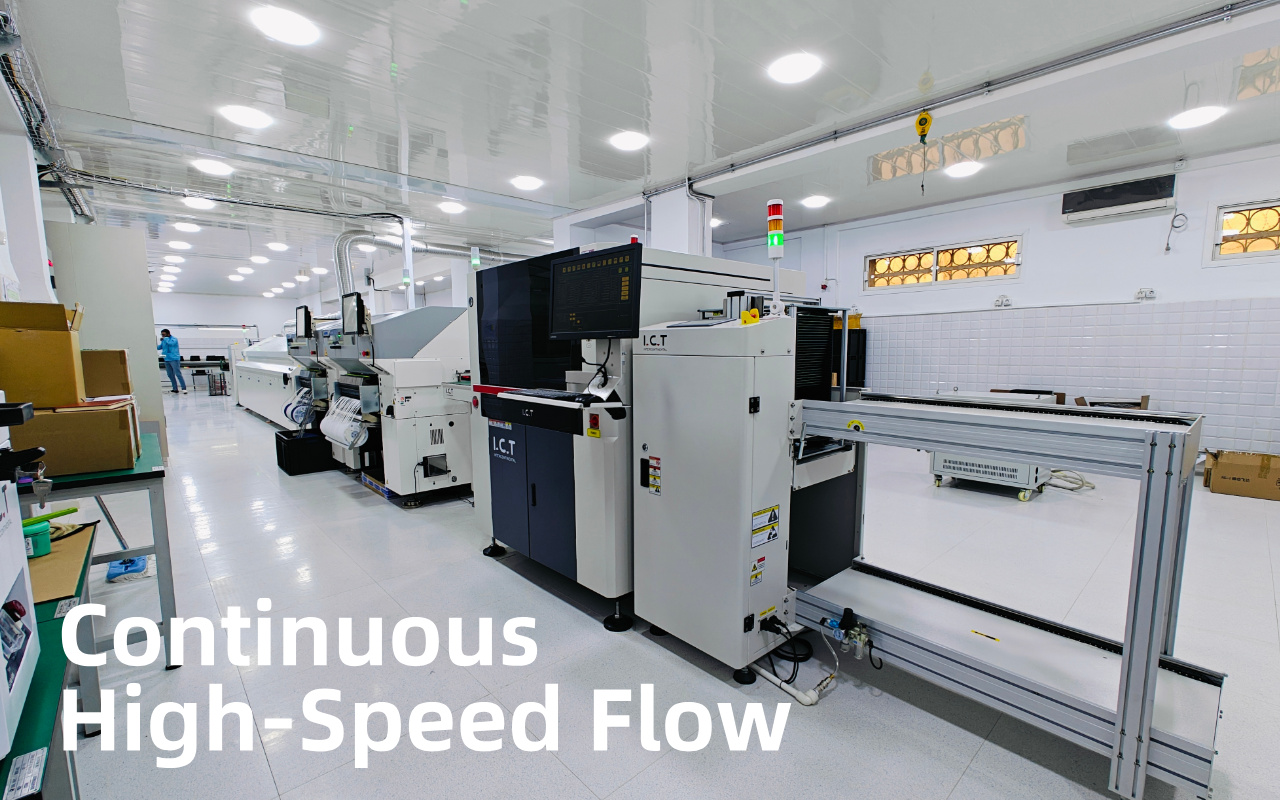

A beépített SMT elrendezés egyetlen, folyamatos gyártási útvonalba kapcsolja az összes gépet. Erőssége a sebességben és a ritmusban rejlik. Ha a gyártási feltételek stabilak és kiszámíthatóak, az inline konfigurációk nagyon nagy áteresztőképességet biztosítanak minimális anyagmozgatás és tiszta folyamatáramlás mellett.
Ez az oka annak, hogy a beépített elrendezéseket továbbra is széles körben használják olyan környezetben, ahol a termékválaszték korlátozott, és a gyártási sorozatok hosszúak. Megfelelő körülmények között hatékonyak, könnyen érthetőek és lenyűgöző teljesítményre képesek.
Egy soros elrendezésben a nyomtatott áramköri lapok közvetlenül a forrasztópaszta-nyomtatástól az elhelyezésig, az újrafolyatásig és az ellenőrzésig jutnak el anélkül, hogy szándékosan megszakítanák az áramlást. A szállítószalagok szorosan kapcsolódnak egymáshoz, és minden folyamat azonnal átkerül a következőre.
Ez a megszakítás nélküli mozgás minimálisra csökkenti a kézi kezelést, és csökkentheti a ciklusidőt, ha a zsinór kiegyensúlyozott. Mindaddig, amíg minden folyamat egy szűk teljesítménytartományon belül működik, a vonal egyetlen gépként viselkedik, egyenletes ütemben haladva, kis eltérésekkel.
Ennek a modellnek a hatékonysága teljes mértékben az egyensúlytól és a következetességtől függ.
A soros elrendezések természetesen igazodnak a nagy sebességű elhelyezési platformok erősségeihez. Az olyan gyártók gépeit, mint a JUKI és a Hanwha, úgy tervezték, hogy folyamatosan, nagy áteresztőképességgel működjenek, és minimális megszakítás mellett teljes sebességgel táplálják az alkatrészeket.
Ha a terméktípusok változatlanok maradnak a hosszabb futások során, a soron belüli folyamatos anyagáramlás lehetővé teszi, hogy ezek a platformok az optimális teljesítményükhöz közel működjenek. Az átváltási frekvencia alacsony, az adagoló konfigurációk stabilak maradnak, és az elhelyezési sebesség valódi előny, nem pedig elméleti specifikáció.
Ebben a forgatókönyvben a soron belüli elrendezések maximális kimenetet biztosítanak viszonylag egyszerű vonalvezérléssel.
Ugyanaz a szoros csatolás, amely nagy sebességet tesz lehetővé, alapvető kockázatot is rejt magában. Mivel minden gép közvetlenül össze van kapcsolva, a megállás bármely folyamatpontnál azonnal átterjed a teljes vonalon.
Az adagoló hibája, a rutin karbantartás vagy egy kisebb beállítás egy gépen az egész sor leállását okozhatja. A pufferek korlátozott védelmet nyújtanak ebben a konfigurációban, mivel kevés a fizikai vagy logikai elválasztás a folyamatok között. A gyártás bonyolultságának növekedésével még a kis és gyakori megszakítások is jelentősen befolyásolhatják az általános hatékonyságot.
Ez a strukturális sérülékenység hangsúlyosabbá válik azokban a gyárakban, ahol magas a termékösszetétel, a gyakori váltások, vagy korlátozott az állásidőtűrő képesség – ez olyan állapot, amellyel sok művelet csak azután találkozik, hogy a vonal már egy ideje fut.

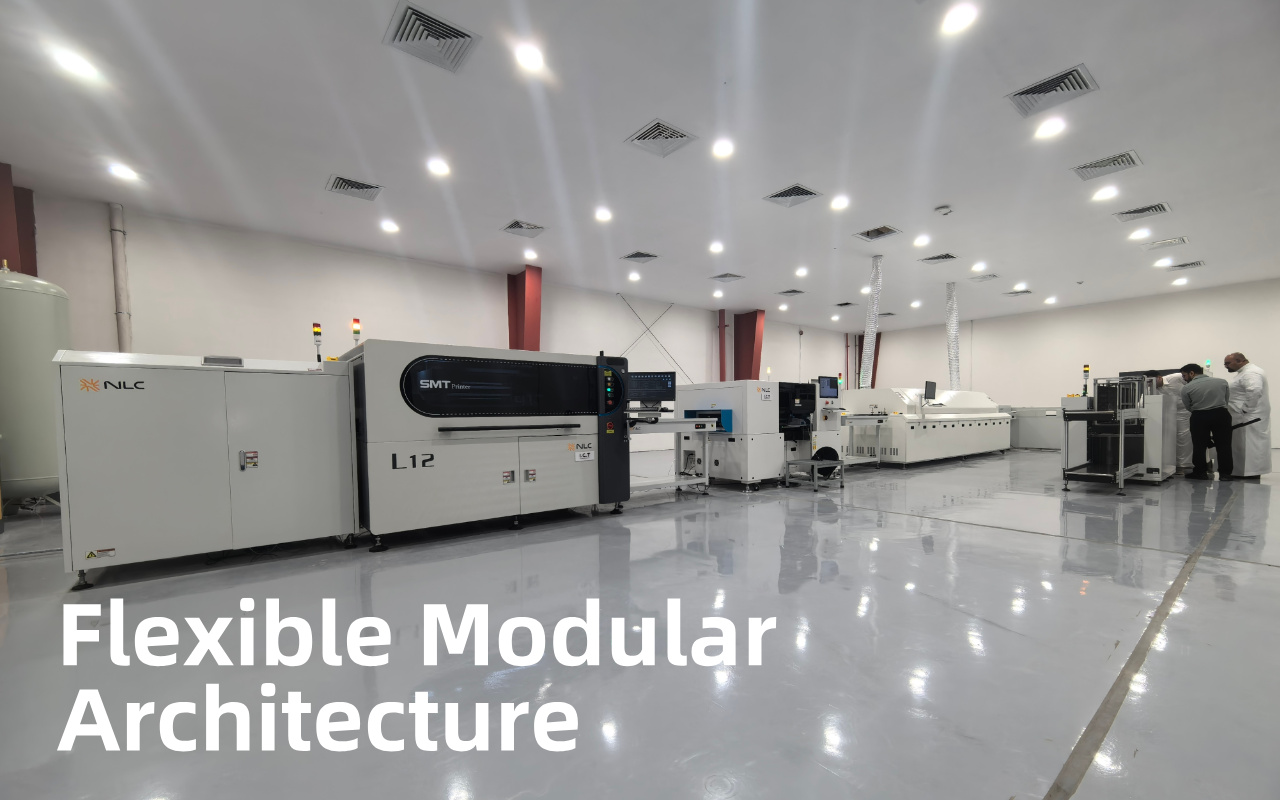

A moduláris SMT vonalelrendezés a gyártósort több funkcionális részre osztja, amelyeket rövid szállítószalagok vagy pufferegységek kötnek össze. Ellentétben a beépített elrendezésekkel, amelyek egyetlen folyamatos rendszerként viselkednek, a moduláris konfigurációkat úgy tervezték, hogy tolerálják az eltéréseket. Mindegyik szakasz bizonyos fokú függetlenséggel működik, lehetővé téve, hogy a vonal elnyelje a zavarokat anélkül, hogy azonnali megállást kényszerítene.
Ez a tervezési filozófia a rugalmasságot helyezi előtérbe az abszolút sebességgel szemben. Ahogy a gyártási feltételek fejlődnek, a moduláris elrendezések megbocsátóbb struktúrát biztosítanak, amely állandó újraegyensúlyozás nélkül is alkalmazkodni tud.
A moduláris elrendezésben a forrasztópaszta nyomtatását, elhelyezését, újrafolyatását és ellenőrzését külön folyamatmodulként kezelik. Ezek a modulok össze vannak kötve, de nincsenek szorosan kötöttek. Ha az egyik szakaszban probléma lép fel – például az adagoló beállítása vagy az ellenőrzés hangolása –, annak hatása a vonal többi részére korlátozott.
A modulok közötti pufferek ideiglenesen tárolják a PCB-ket, amíg a probléma megoldódik, lehetővé téve az upstream folyamatok futását. Ez az elválasztás megakadályozza, hogy a kis megszakítások az egész soron áthaladjanak, és a kisebb események teljes termelési leállásokká alakuljanak.
Idővel ez a félig független szerkezet jelentősen javítja a működési stabilitást, különösen gyakori beállítású környezetekben.
A moduláris elrendezésű pufferek többet tesznek, mint a táblákat. Lengéscsillapítóként működnek a gyártási rendszerben. A rövid lefelé irányuló megszakítások már nem kényszerítik ki az azonnali leállásokat, és a leállás utáni helyreállítás gyorsabb és kiszámíthatóbb.
A modulok közötti rövid szállítószalagok szintén kritikus szerepet játszanak. Leegyszerűsítik a folyamatok közötti fizikai szétválasztást, és egyszerűbbé teszik a berendezések behelyezését, eltávolítását vagy áthelyezését a teljes sor átdolgozása nélkül. Az anyagáramlás újratervezése helyett a változtatások egyetlen modulra lokalizálhatók.
A pufferek és a rövid csatlakozások kombinációja lehetővé teszi a moduláris vonalak számára, hogy fenntartsák az áteresztőképességet még akkor is, ha a feltételek kevésbé ideálisak.
Az ellenőrzési követelmények idővel nőnek. Gyakran további SPI, AOI vagy szelektív röntgenlépéseket vezetnek be a minőségi szabványok szigorodásával vagy a termék összetettségének növekedésével. A moduláris elrendezések eleve jól illeszkednek ehhez az evolúcióhoz.
Mivel a modulok rugalmas interfészeken keresztül kapcsolódnak egymáshoz, az ellenőrző platformok minimális fennakadás nélkül hozzáadhatók vagy áthelyezhetők. A modern rendszereket – például az I.CT által biztosítottakat – úgy tervezték, hogy zökkenőmentesen integrálódjanak a moduláris vonalakba, lehetővé téve az ellenőrzési lépések beillesztését ott, ahol a legtöbb értéket adják anélkül, hogy a teljes vonal újjáépítését kényszerítené.
Ennek eredményeként a moduláris konfigurációkban végzett ellenőrzési frissítések általában sokkal kevesebb állásidőt és mérnöki erőfeszítést igényelnek, mint a szorosan összekapcsolt soros elrendezéseknél. Az AOI az egyik leggyakrabban hozzáadott vagy áthelyezett ellenőrzési lépés, ahogyan a termékkövetelmények fejlődnek, különösen akkor, ha több változatot, szigorúbb kivitelezési szabályokat vagy ügyfélspecifikus minőségbiztosítást vezet be. Az AOI működésének tisztább megértése a NYÁK összeszerelésben megkönnyíti annak eldöntését, hogy a moduláris csatlakozási pontokat és a pufferkapacitást a kezdetektől fogva le kell foglalni.

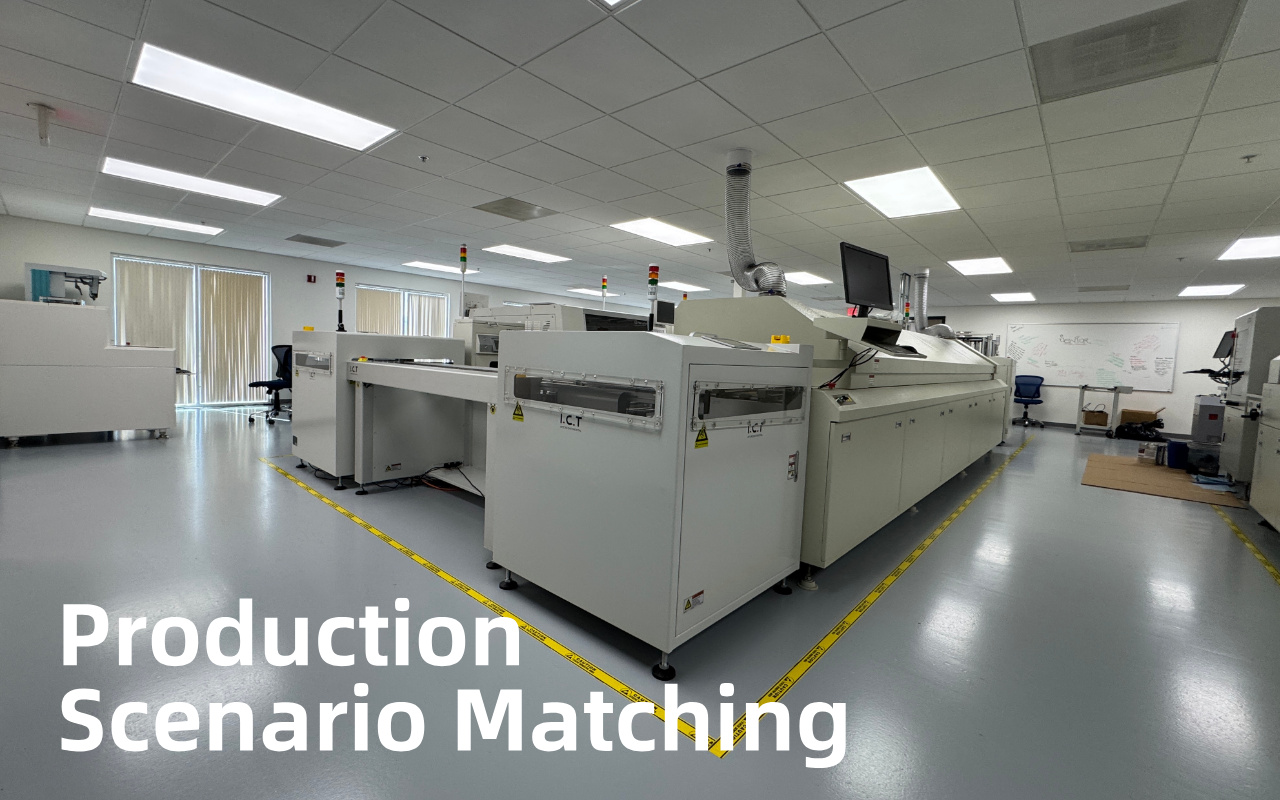

Nincs általánosan 'helyes' SMT vonalelrendezés. A helyes választás attól függ, hogy az Ön gyára hogyan működik ma – és várhatóan miként fog változni a következő néhány évben. A valós gyártási forgatókönyvek megtekintése sokkal egyértelműbbé teszi a beépített és a moduláris elrendezések közötti különbségeket, mint az absztrakt összehasonlítások.
A nagy keverékű, kis térfogatú környezet állandó nyomást gyakorol a vonal rugalmasságára. A gyakori termékcsere, a különböző táblaméretek és a változatos alkatrészkészletek kritikussá teszik az átállás hatékonyságát.
Ilyen körülmények között a moduláris elrendezések általában jobban teljesítenek. A csapatok elkészíthetik az adagolókat, módosíthatják a programokat vagy finomhangolhatják az ellenőrzési beállításokat egy modulban, miközben a többi szakasz tovább fut. Az állásidő inkább lokalizált, mint globális. Ezzel szemben a soros elrendezések gyakran teljes soros leállást igényelnek az átálláshoz, ami a rövid beállítási feladatokat meghosszabbított termelési veszteséggé változtatja.
A termékválaszték növekedésével ez a különbség egyre inkább láthatóvá válik a napi termelésben.
Ha a gyártás egy vagy két termékre összpontosul, hosszú, megszakítás nélküli futással, a soron belüli elrendezések mutatják meg erősségüket. A folyamatos áramlás minimálisra csökkenti a kezelést, és a vonal finoman kiegyensúlyozható a maximális áteresztőképesség érdekében.
Ebben a forgatókönyvben a nagy sebességű elhelyezési platformok, mint például a Hanwha, az optimális körülményeik közelében működnek. Az átállás ritka, az adagoló konfigurációk stabilak maradnak, és az összeszerelt táblákra eső költség jellemzően alacsonyabb, mint a szegmentáltabb elrendezéseknél.
Az Inline akkor működik a legjobban, ha a változékonyságot szándékosan távol tartják a rendszertől. Számos szórakoztatóelektronikai program a stabil, nagy volumenű végrehajtást jutalmazza, ahol az üzemidő, az ütemek konzisztenciája és a kártyánkénti költség uralja a döntési modellt. Ha ez hasonlít az Ön gyártási valóságára, a fogyasztói elektronikai SMT-vonalak jellemzőinek áttekintése segíthet megbizonyosodni arról, hogy a beépített elrendezés hatékony marad-e a mennyiségi skálán.
A magas munkaerőköltségű régiókban az állásidő gyorsan megdrágul. Amikor egy vonal leáll, a kezelők, a technikusok és a felügyelők gyakran tétlenül várnak, amíg a problémák megoldódnak.
A moduláris elrendezések a leállások hatókörének korlátozásával segítenek csökkenteni ezt a rejtett költséget. Karbantartás, beállítások vagy kisebb problémák egy modulban nem feltétlenül állítják le a teljes vonalat. A beépített elrendezések viszont csaknem tökéletes egyensúlyt és megbízhatóságot követelnek meg, hogy elkerüljék a költséges üresjáratokat a teljes munkaerő számára.
Sok európai gyár esetében ez a rugalmasság felülmúlhatja a puszta sebességi szempontokat. Európában az elrendezéssel kapcsolatos döntéseket gyakran nemcsak a munkaerőköltség, hanem a megbízhatóság és az audittal kapcsolatos elvárások is vezérlik – különösen az autóipari és ipari programok esetében.
Ha a nagyobb megbízhatóságú gyártás felé épít, az autóelektronikai SMT vonaltervezés hasznos kontextust kínál arra vonatkozóan, hogy az ellenőrzések kiterjesztése, a nyomon követhetőség és a folyamatstabilitás miért alakítja korán az elrendezési stratégiát.
Az ellenőrzési követelmények ritkán maradnak állandóak. Sok gyárban az első ellenőrzési lépés, amelyet hozzáadnak vagy frissítenek, a forrasztópaszta ellenőrzése, mivel ez megakadályozza a későbbi hibákat, és csökkenti az átdolgozási hurkokat. megértése Az SMT-vonalakon lévő SPI-gépek tipikus elhelyezésének és használatának segít előre megjósolni, hogy az elrendezés tisztán fogadja-e az új ellenőrzési lépéseket – vagy kényszeríti-e később a zavaró utómunkálatokat. A minőségi szabványok szigorodásával és a termékek összetettebbé válásával gyakran további SPI-, AOI- vagy röntgen-lépéseket vezetnek be.
A moduláris elrendezések eleve jobban megfelelnek ennek az evolúciónak. A meglévő puffertér és a rugalmas összeköttetések lehetővé teszik az ellenőrző berendezések hozzáadását vagy áthelyezését korlátozott megszakításokkal. A soron belüli elrendezések jelentős átalakítást igényelhetnek a szállítószalagon és a vonal kiegyensúlyozását az új gépek befogadása érdekében, így a minőségi fejlesztések jelentős mérnöki projektekké válhatnak.
Ha az ellenőrzés bővítése a középtávú terv része, az elrendezés rugalmassága döntő tényezővé válik.

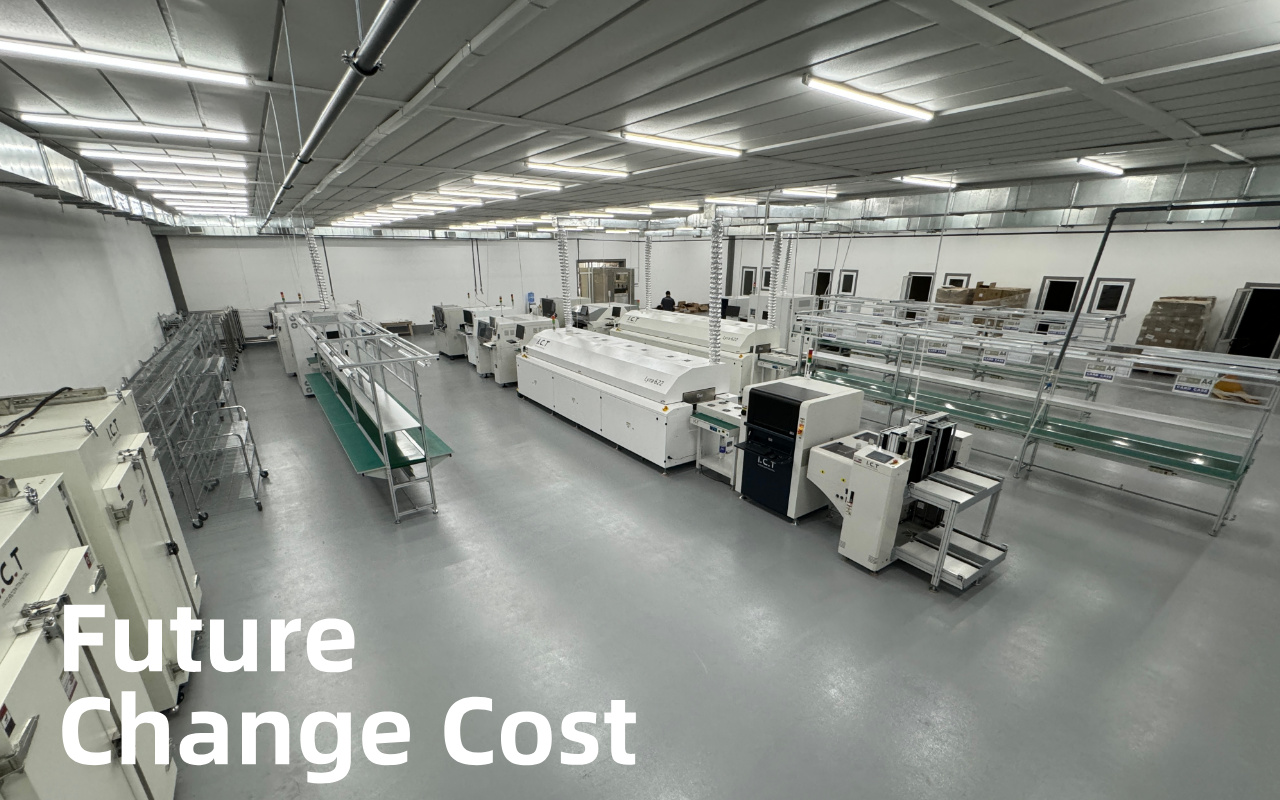

Amikor a csapatok összehasonlítják az SMT vonalelrendezéseket, a hangsúly gyakran a kezdeti beruházáson és a telepítési sebességen van. Amit gyakran alábecsülnek, az az, hogy mennyibe fog kerülni a jövőbeni változás – időben, munkaerőben és kieső teljesítményben. Az elrendezési döntések határozzák meg, hogy a bővítés és a módosítás rutin kiigazítások vagy zavaró projektek, amelyek hetekig tartó termelési kapacitást fogyasztanak.
A terjeszkedés tervezése során segít, ha a fizikai berendezések mozgatásain túl gondolkodik. Sok gyár magasabb automatizálási érettségre is készül, ahol az adatok, a nyomon követhetőség és az adaptív vezérlés a termelési stratégia részévé válik. Ha azt vizsgálja, hogyan néz ki a gyakorlatban a fénykibocsátás gyártása – és mit követel meg a vonalarchitektúrától –, ezt érdemes áttekinteni a hosszú távú elrendezési döntése részeként.
A gyár élettartama során ezek a rejtett költségek gyakran meghaladják az elrendezési lehetőségek közötti eredeti árkülönbséget.
Egyetlen gép hozzáadása gyakori követelmény, legyen szó extra ellenőrzésről, pufferelésről vagy kapacitáscsökkentésről. A soros elrendezéseknél ez jellemzően szállítószalagok vágását, több gép eltolását és a teljes áramlás kiegyensúlyozását foglalja magában. Még egy jól megtervezett változtatás is napokig – vagy néha hetekig – leállást eredményezhet.
A moduláris elrendezésben az új gépeket további szakaszokként adják hozzá. A meglévő modulok nagyrészt érintetlenek maradnak, az integráció pedig lokalizált. Sok esetben a telepítés és az üzembe helyezés órákon belül befejezhető, lehetővé téve a gyártás gyors, minimális teljesítményveszteség melletti folytatását.
A különbség nem elméleti – közvetlenül megmutatkozik a szállítási ütemezésben és az ügyfelek kötelezettségvállalásaiban.
A nagyméretű berendezések, például a nyomtatók és a visszafolyó sütők a legnehezebben áthelyezhető elemek közé tartoznak. Inline konfigurációkban az egyik ilyen gép mozgatásához gyakran több felfelé és lefelé irányuló folyamat leválasztása, a szállítószalagok átrendezése és a vonal egyensúlyának a semmiből történő helyreállítása szükséges.
A moduláris kialakítás csökkenti ezt a hatást azáltal, hogy a főbb berendezéseket meghatározott szakaszokon belül elkülöníti. A nyomtató vagy a sütő áthelyezhető vagy cserélhető anélkül, hogy a teljes vonalszakadást erőltetni kellene. Alacsonyabb a munkaerőigény, gyorsabb az újraindítás, és jelentősen csökken az új instabilitás kialakulásának kockázata.
A gyárak fejlődésével ez a rugalmasság egyre értékesebbé válik. A reflow sütőket nemcsak fizikailag nehéz áthelyezni, hanem alapvető adatcsomópontokká is válnak, amikor a nyomon követhetőség és az intelligens gyári integráció felé halad.
Ha az ütemterv tartalmazza a receptszabályozást, a profilalkotási fegyelmet és a kapcsolódást, az Ipar 4.0 reflow integrációjának megértése segít felmérni, hogy az elrendezés támogatja-e a tiszta frissítéseket anélkül, hogy komolyabb vonal-átalakításokat kényszerítene ki.
Az elhelyezési technológia nem áll meg. Amikor nagyobb sebességű vagy nagyobb pontosságú platformok válnak elérhetővé, sok gyár fokozatosan kívánja frissíteni, nem pedig a teljes vonalat újjáépíteni.
A szorosan összekapcsolt soros elrendezésekben a gyorsabb elhelyezési platformokra való frissítés – például a JUKI vagy a Hanwha újabb modelljei – gyakran a vonalegyensúly teljes újraértékelését kényszeríti ki. Előfordulhat, hogy a későbbi folyamatokat egyidejűleg frissíteni kell az új szűk keresztmetszetek, a növekvő költségek és zavarok elkerülése érdekében.
A moduláris elrendezések szakaszos megközelítést tesznek lehetővé. Először egy elhelyezési modul frissíthető, míg a többi szakasz a meglévő ütemben működik tovább. A befektetések időben eloszlanak, és teljesítményjavításokat vezetnek be anélkül, hogy destabilizálnák az egész vonalat.

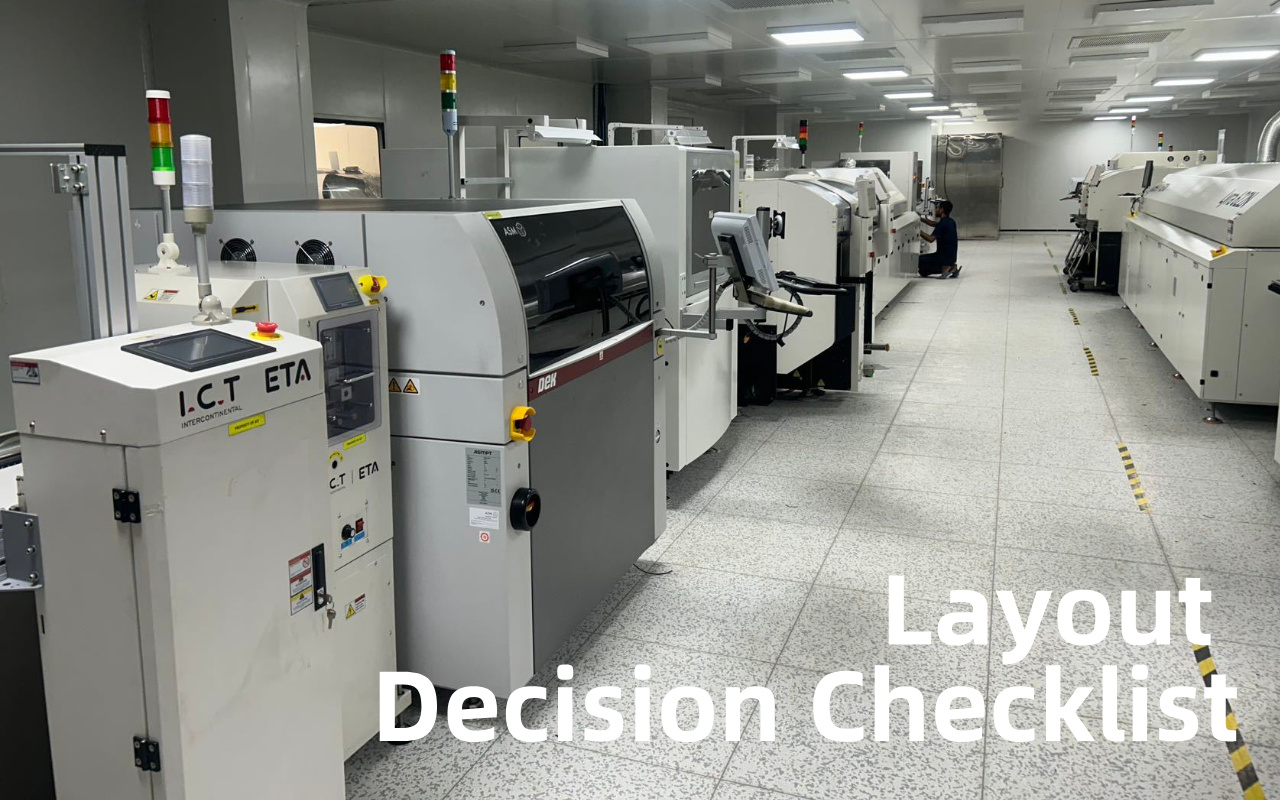

Mielőtt elkötelezné magát az SMT vonalelrendezés mellett, lépjen hátra, és értékelje őszintén helyzetét. Ez az ellenőrző lista célja, hogy segítsen összehasonlítani valós működési igényeit az egyes elrendezési lehetőségek erősségeivel és kockázataival. Nincsenek jó vagy rossz válaszok – csak biztonságosabb és kockázatosabb választások az Ön kontextusa alapján.
Kezdje a termékösszetételével. Ha sok különböző táblát állít össze kis tételekben, és gyakran cseréli a termékeket, a moduláris elrendezések általában biztonságosabb működési tartalékot biztosítanak. Az átváltások elkülöníthetők, és a beállítási munkák nem mindig igénylik a teljes vonal leállítását.
Ha a gyártás kis számú termékre összpontosít, hosszú, megszakítás nélküli futtatással, a soron belüli elrendezések nagyon jól teljesíthetnek. A kulcs a következetesség. Minél több variációt vezet be, annál nagyobb hangsúlyt helyez a szorosan összekapcsolt vonalra.
Ezután fontolja meg, hogy a termelési mennyisége mennyire lesz stabil az elkövetkező években. A beágyazott elrendezések akkor a leghatékonyabbak, ha a hangerő kiszámítható és kiegyensúlyozott marad az idő múlásával. A stabilitást nagy hatékonysággal jutalmazzák.
Ha a kereslet bizonytalan, növekszik, vagy várhatóan magasabb termékmix felé tolódik el, a moduláris elrendezések kecsesebben kezelik ezeket a változásokat. Lehetővé teszik a kapacitás- és folyamatbeállításokat anélkül, hogy a vonal teljes újratervezését kényszerítenék.
Az elrendezési döntések azt is tükrözik, hogy mekkora rugalmasságot szeretne megőrizni pénzügyileg. Ha korlátozott a tűrése a jövőbeni állásidőkkel, áthelyezési költségekkel vagy ismételt mérnöki munkákkal szemben, a moduláris elrendezések segítenek minimalizálni ezeket a költségeket a gyár élettartama során.
Ha hajlandó előre befektetni, és arra számít, hogy nem lesz szükség a jövőbeni módosításokra, a beépített elrendezések alacsonyabb táblánkénti költséget eredményezhetnek stabil körülmények között. A kompromisszum a későbbi rugalmasság csökkentése.
Az ellenőrzési követelmények idővel ritkán csökkennek. Ha az ütemterv több AOI-, SPI- vagy röntgenlépést tartalmaz – akár most, akár a közeljövőben –, a moduláris elrendezések egyszerűsítik az integrációt és csökkentik a fennakadásokat.
Ha az ellenőrzési igények minimálisak, és nem valószínű, hogy bővülnek, a beépített elrendezések egyszerűek és hatékonyak maradnak. Minél több ellenőrzést ad hozzá, annál értékesebbé válik az elrendezés rugalmassága.
Végül értékelje csapata tapasztalatait. A beépített elrendezések fegyelmezett működést, gyors hibaelhárítást és hatékony átállás-végrehajtást igényelnek. Az erős folyamatirányítással és világos rutinnal rendelkező csapatok sikeresek lehetnek ezekben a környezetekben.
Ha csapatának kevesebb tapasztalata van a gyakori megállások vagy összetett átállások kezelésében, a moduláris elrendezések elnézőbb struktúrát biztosítanak. Csökkentik az emberi hibák hatását, és gyorsabbá teszik a helyreállítást problémák esetén.
A beépített elrendezés a stabil, nagy volumenű futtatásokban jeleskedik folyamatos áramlással és nagy sebességű elhelyezéssel, mint például a JUKI és a Hanwha. A moduláris elrendezés jobb rugalmasságot kínál a változtatásokhoz, a nagy keveredésekhez, alacsony mennyiségekhez és a jövőbeli bővítésekhez, az ICT-ellenőrzés és a pufferek egyszerűbb integrálásával. A megfelelő választás a termékösszetételtől, a mennyiségi stabilitástól, az ellenőrzési tervektől és a jövőbeni változtatási költségek toleranciájától függ – nem csak a kezdeti helytől vagy ártól. Használja az 5 pontos ellenőrzőlistát, hogy megfeleljen a valós helyzetnek, és elkerülje a későbbi költséges utómunkálatokat.
Forduljon csapatunkhoz a market@smt11.com telefonszámon , ha ingyenes elrendezési áttekintést szeretne kapni, vagy segítséget szeretne a megfelelő konfiguráció kiválasztásához a következő SMT-vonalhoz.
Igen, de drága és lassú. A beépített sorok szoros csatlakozásokkal rendelkeznek, így a modulárisra váltás a szállítószalagok levágását, pufferek hozzáadását és minden újraegyensúlyozását jelenti. Sok gyár hónapokat tölt el, és a változás során kiesik a termelésből. Ha úgy gondolja, hogy a rugalmasság a későbbiekben számítani fog, jobb, ha a moduláris rendszert választja. A soron belüli moduláris átalakítás gyakran többe kerül, mint a moduláris felépítés, mert bizonyos munkákért kétszer kell fizetni.
Nem mindig. A Modular indításkor több szállítószalagot és puffert igényel, így a kezdeti költség 10-30%-kal magasabb lehet a vonal hosszától függően. De az inline csak akkor takarít meg pénzt, ha soha nem változtat sokat. Ha később gépeket vagy termékeket ad hozzá, a moduláris rendszer általában gyorsan megtérül, mivel a változtatások kevesebb időt és munkát igényelnek. A magas keverékű vagy növekvő gyárakban a moduláris összköltség 3–5 év alatt gyakran alacsonyabb.
Mindkettő bármelyik elrendezésben működik, mert a JUKI és a Hanwha kiváló minőségű. Az Inline illik hozzájuk a legjobban a stabil, nagy hangerőhöz, mert sebességük megfelel a folyamatos áramlásnak. A moduláris megoldás jobb, ha gyakran változtatja a beállításokat – a különböző adagolóbeállítások vagy sebességek egymástól függetlenül is működhetnek. Sok gyár sikeresen keveri mindkét márkát moduláris vonalakban pufferek használatával az enyhe sebességkülönbségek kiegyenlítésére.
A kis hely az inline felé tolódik, mert egyenes utat és kevesebb szállítószalagot használ. De a moduláris kis helyeken is elfér rövidebb ütközőkkel és kompakt részekkel. Ha nagyon szűk a hely, és kevés változtatásra számít, akkor praktikus az inline. Ha azt tervezi, hogy ellenőrzést vagy termékeket kell hozzáadni, a moduláris megoldás még kis területeken is több értéket kínál, mivel elkerüli a későbbi nagy fennakadásokat.
A puffer hossza a leghosszabb várható megállástól függ. A legtöbb vonalnál kritikus állomásonként 1–2 méter (például elhelyezés vagy ellenőrzés) elegendő az adagoló utántöltések vagy kisebb elakadások (5–15 perc) elnyelésére. Adjon hozzá többet, ha gyakran van hosszú megállása vagy nagy értékű táblák, amelyek nem tudnak várni. Teszt valós futtatással: a túl kevés puffer biztonsági mentést okoz; túl sok helyet pazarol. Kezdje 1,5 méteres átlaggal, és állítsa be az első hónapok után.
