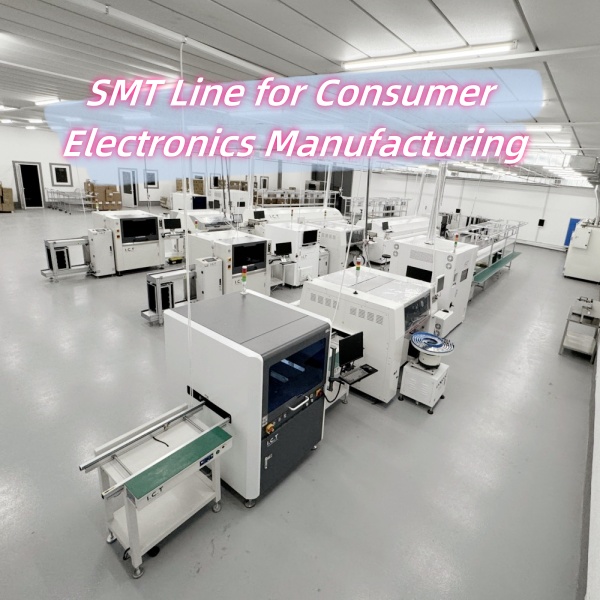

A fogyasztói elektronikai cikkek gyártásához használt SMT gyártósor kiválasztása ritkán egyszerű feladat a gépek specifikációinak összehasonlításával. Ellentétben az ipari vagy autóipari elektronikával, a fogyasztási cikkek gyorsan változó piaci feltételek, rövidebb termékéletciklus és intenzív költségnyomás mellett működnek. Ezek a valóságok egyedi követelményeket támasztanak az SMT-vonal tervezésével, konfigurációjával és a hosszú távú működési rugalmassággal szemben.
Sok gyártó fedezi fel – gyakran túl későn –, hogy a csak a sebességre vagy a kezdeti beruházási költségekre optimalizált SMT-vonal nehézségekbe ütközhet, ha a valódi gyártás megkezdődik. A gyakori modellváltások, a vegyes alkatrésztípusok, az instabil keresleti előrejelzések és a korlátozott gyári terület mind olyan kihívásokat jelentenek, amelyek nem nyilvánvalóak a berendezések kiválasztása során.
Ez a cikk az SMT-vonal kiválasztását a gyakorlati gyártási szempontból közelíti meg. Ahelyett, hogy az egyes gépekre összpontosítana, azt vizsgálja, hogy a termékjellemzők, a gyártási szakasz és a gyári körülmények hogyan vezéreljék a döntéseket a fogyasztói elektronikai gyártáshoz használt SMT-sor építése vagy korszerűsítése során.

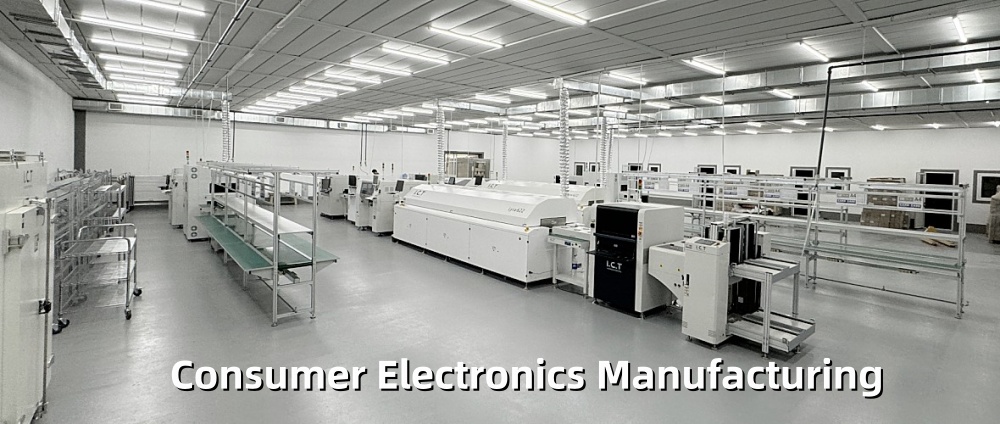

A fogyasztói elektronikai gyártás alapvetően más logika szerint működik, mint az ipari vagy autóipari PCBA-gyártás. Az autóelektronika előnyben részesíti a termékek hosszú élettartamát, a szigorú szabályozási megfelelést és a szigorúan ellenőrzött folyamatokat, amelyek sok éven át stabilak maradnak. Az ipari elektronika gyakran a robusztusságra és az alacsony szórásra összpontosít.
Ezzel szemben a szórakoztató elektronika gyorsan fejlődik. A termékek felülvizsgálata gyakori, a piacra jutás ideje kritikus, és a termelési mennyiségek gyorsan változhatnak a fogyasztói igényeknek megfelelően. Ezek a feltételek olyan SMT-vonalakat igényelnek, amelyek a hozam vagy a hatékonyság feláldozása nélkül képesek alkalmazkodni.
Az egytermékes, hosszú távú környezetben jól teljesítő SMT-vonal hatástalanná válhat, ha szükséges a gyakori átváltások, a vegyes komponens-könyvtárak és a tömörített gyártási ütemezések kezelésére.
A legtöbb szórakoztatóelektronikai gyár magas keveredési környezetben működik, még akkor is, ha az összteljesítmény nagy. Az egyes cikkszámok csak néhány hétig vagy hónapig futhatnak, mielőtt kicserélik vagy felülvizsgálják őket. A mérnöki változtatási parancsok gyakoriak, és a gyártástervezést gyakran kevés észrevétellel kell módosítani.
Ebben az összefüggésben a valódi termelékenységet kevésbé a gép névleges sebessége határozza meg, sokkal inkább az határozza meg, hogy a sor milyen gyorsan és megbízhatóan tud váltani a termékek között. A beállítási idő, a programkezelés és a kezelői interakció mind jelentős szerepet játszanak a napi teljesítményben.
A terméktervezési döntések közvetlenül meghatározzák az SMT-vonal követelményeit. A kompakt fogyasztói eszközök gyakran kombinálják a finom osztású alkatrészeket, a sűrű elrendezéseket, az árnyékoló szerkezeteket és a vegyes hőtömeget egyetlen PCB-n. Ezek a jellemzők növelik az érzékenységet a nyomtatási, elhelyezési és újrafolyamat-folyamatok változásaira.
Működési szempontból ezeknek a tervezési korlátoknak a korai megértése segít elkerülni a költséges újrakonfigurálást vagy a folyamathangolást a tömeggyártás megkezdése után.
A nagy sűrűségű fogyasztói elektronika általában finom hangmagasságú BGA-kat, QFN-eket, CSP-ket és miniatűr passzív alkatrészeket tartalmaz. A PCB-elrendezések szűkek, és a forrasztási margók szűkek. Ezekben az alkalmazásokban a következetesség fontosabb, mint a csúcsteljesítmény.
A korlátozó tényező ritkán az, hogy egy gép ideális körülmények között képes-e elérni egy adott specifikációt. Ehelyett a kihívás az ismételhető eredmények megőrzése hosszú gyártási sorozatok, több műszak és gyakori anyagcsere során.
Az olyan termékek, mint a TWS fülhallgatók, másfajta kihívásokat jelentenek. A PCB-k rendkívül kicsik, a panelezési tűréshatárok szűkek, és a termékváltozatok gyakoriak. A rögzítési pontosság, a táblakezelési stabilitás és a gyors programváltás kritikussá válik.
Ezekben a környezetekben az átállás során fellépő kis hatástalanságok is jelentősen befolyásolhatják a teljes átvitelt. A rugalmasságra tervezett SMT-vonal gyakran felülmúlja a nagyobb sebességű, de kevésbé alkalmazkodó konfigurációkat.
Az intelligens otthoni eszközök és a fogyasztói vezérlőpanelek általában mérsékelt alkatrészsűrűséggel rendelkeznek, és sokféle SKU-val kombinálják. A termelési volumen jelentősen eltérhet a modellek között, és a kereslet előrejelzése gyakran bizonytalan.
Ezeknél a termékeknél az SMT vonaltervezésnek egyensúlyt kell találnia a rugalmasság és a stabil teljesítmény között. A berendezésnek támogatnia kell mind a gyakori modellváltásokat, mind a tartós gyártást, túlzott beállítási erőfeszítés nélkül.
A költségérzékeny fogyasztói elektronika a hozamszabályozást és a működési hatékonyságot hangsúlyozza. Bár az alkatrészsűrűség alacsonyabb lehet, a mennyiségek gyakran magasak, és még a kis hibaarányok is észrevehető hatást gyakorolhatnak a jövedelmezőségre.
Ilyen esetekben a berendezések megbízhatósága, a könnyű karbantartás és a hosszú távú folyamatstabilitás általában nagyobb értéket képvisel, mint a korlátozott gyakorlati előnyöket kínáló fejlett funkciók.

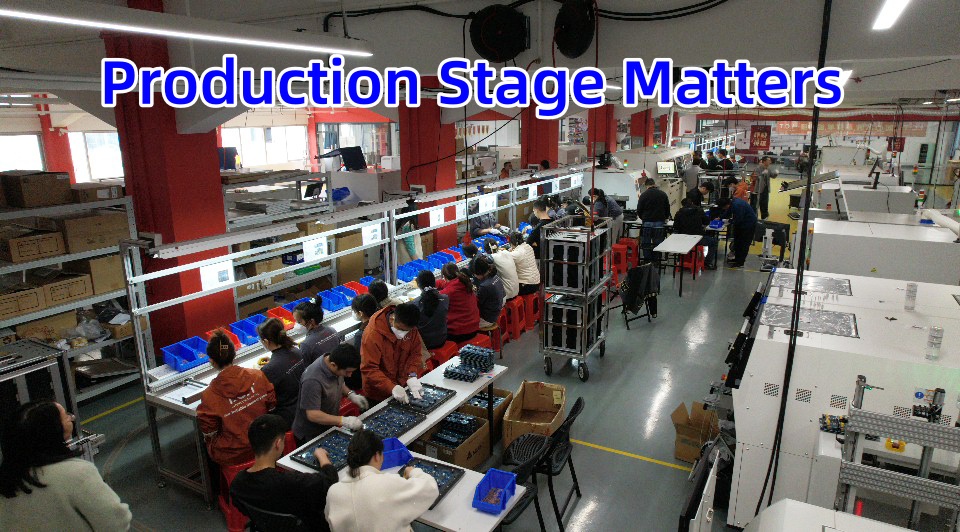

A prototípus és az új termékek bevezetésének szakaszában a gyártási mennyiség alacsony, és a tervek gyakran változnak. Az SMT vonalnak támogatnia kell a gyors programkészítést, az adagoló egyszerű beállítását és az intuitív kezelést.
A nagy sebességű automatizálásba való túlzott befektetés ebben a szakaszban gyakran a kapacitás kihasználatlanságához és a szükségtelen bonyolultsághoz vezet. Az egyszerűbb, rugalmasabb konfigurációk általában gyorsabb tanulási ciklusokat és zökkenőmentesebb átállást tesznek lehetővé a tömeggyártásba.
Amint egy termék stabil mennyiségi termelésbe kerül, a prioritások megváltoznak. A következetes kimenet, a kiszámítható minőség és a csökkentett kezelői függőség fontosabbá válik, mint az abszolút rugalmasság.
Ebben a szakaszban a folyamatirányítás és az ellenőrzés integrációja nagyobb szerepet játszik a hozam időbeli fenntartásában. A berendezések kiválasztásánál inkább a megbízhatóságot és az ismételhetőséget kell hangsúlyozni, mint a főoldali specifikációkat.
A gyorsan növekvő fogyasztói elektronikai márkák egy másik kihívással néznek szembe: a termelés méretarányos növelésével anélkül, hogy rugalmatlan rendszerekbe zárnák magukat. Az SMT-vonalakat a bővítés figyelembevételével kell megtervezni, lehetővé téve további kapacitás vagy automatizálás hozzáadását jelentősebb fennakadás nélkül.
Stratégiai szempontból a moduláris elrendezések és a szabványosított interfészek biztonságosabb utat biztosítanak a növekedéshez, mint a nagymértékben testreszabott, merev konfigurációk.
A gyakorlati gyártási tapasztalatok szerint a legtöbb hosszú távú SMT-problémát nem a szélsőséges műszaki korlátok okozzák, hanem az idő múlásával felhalmozódó kis inkonzisztenciák.
A forrasztópaszta nyomtatása továbbra is az egyik legkritikusabb folyamat a szórakoztatóelektronikai SMT vonalakban. A kezdeti beállítási pontosság fontos, de a hosszú távú ismételhetőség gyakran az igazi megkülönböztető tényező.
Az a nyomtató, amely a sabloncserék, az anyagcsere és a kezelőváltás után is stabil teljesítményt tart fenn, nagyobb mértékben járul hozzá a konzisztenciához, mint a ciklusidő marginális javulásához.
A kiszedő és elhelyező gépeknek az alkatrészméretek, csomagolástípusok és tájolások széles skáláját kell alkalmazniuk. A magas keverékű gyártásnál az adagolókezelés, a látásstabilitás és a hatékony programváltás nagyobb hatással van a valós termelékenységre, mint a maximális kihelyezési sebesség.
Azok a berendezések, amelyek csökkentik a beállítás bonyolultságát és minimalizálják a kezelőtől függő beállításokat, gyakran jobb általános teljesítményt nyújtanak.
A reflow kemencéket gyakran alábecsülik az SMT vonaltervezés során. A vegyes termikus tömegű kompakt fogyasztói táblák stabil és megismételhető hőprofilokat igényelnek, hogy elkerüljék az olyan hibákat, mint a sírkövesedés, kiürülés vagy az elégtelen nedvesedés.
Az újrafolyó rendszernek konzisztens termikus viselkedést kell biztosítania a különböző termékek között anélkül, hogy állandó profilbeállításra lenne szükség.

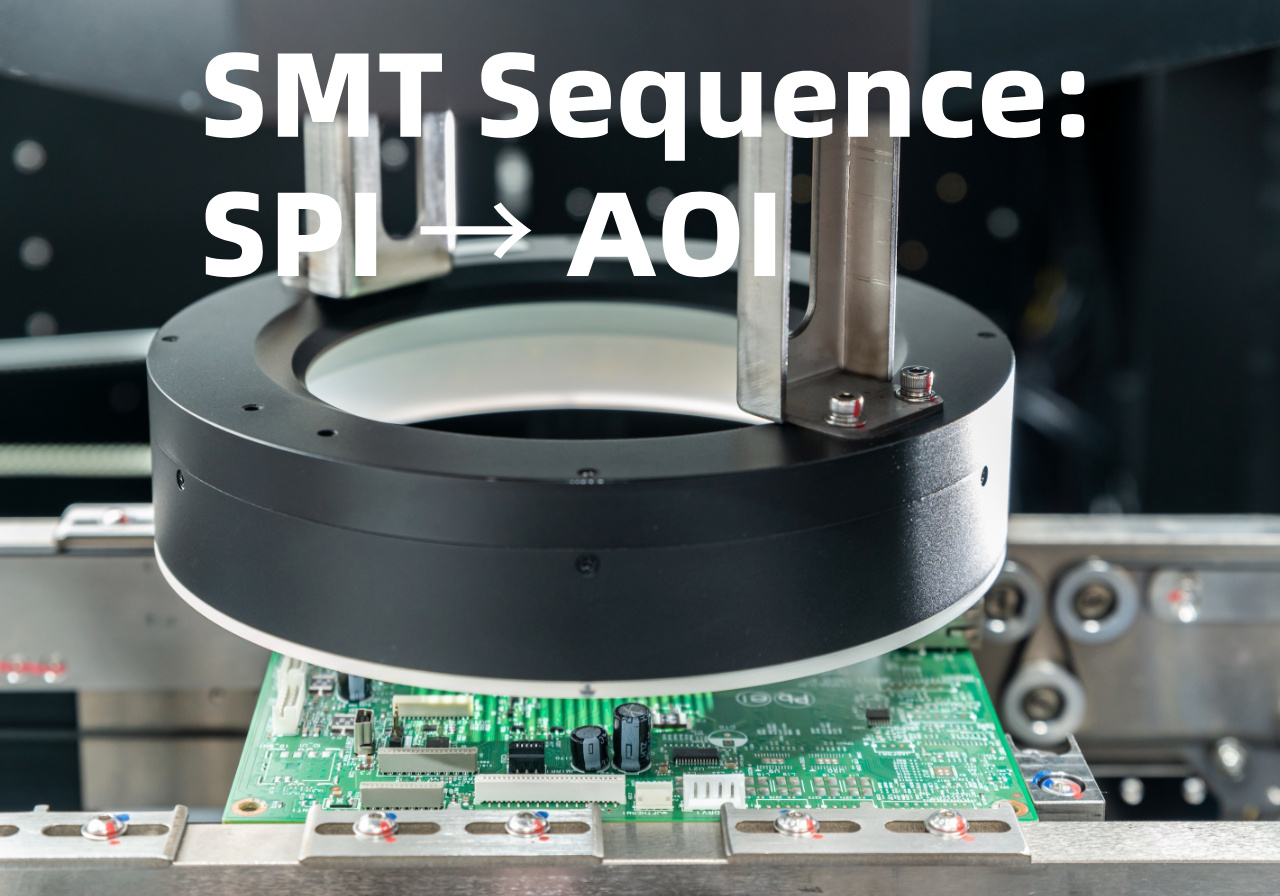

Az ellenőrzés akkor adja a legtöbb értéket, ha támogatja a folyamatvezérlést, nem pedig kizárólag hibaszűrőként működik. megfelelő elhelyezése Az SPI és az AOI lehetővé teszi a folyamatok eltolódásának korai észlelését, csökkentve a selejt és az utómunkálatok számát.
A cél nem a maximális ellenőrzési lefedettség, hanem a végrehajtható visszacsatolás, amely javítja az upstream folyamatokat.

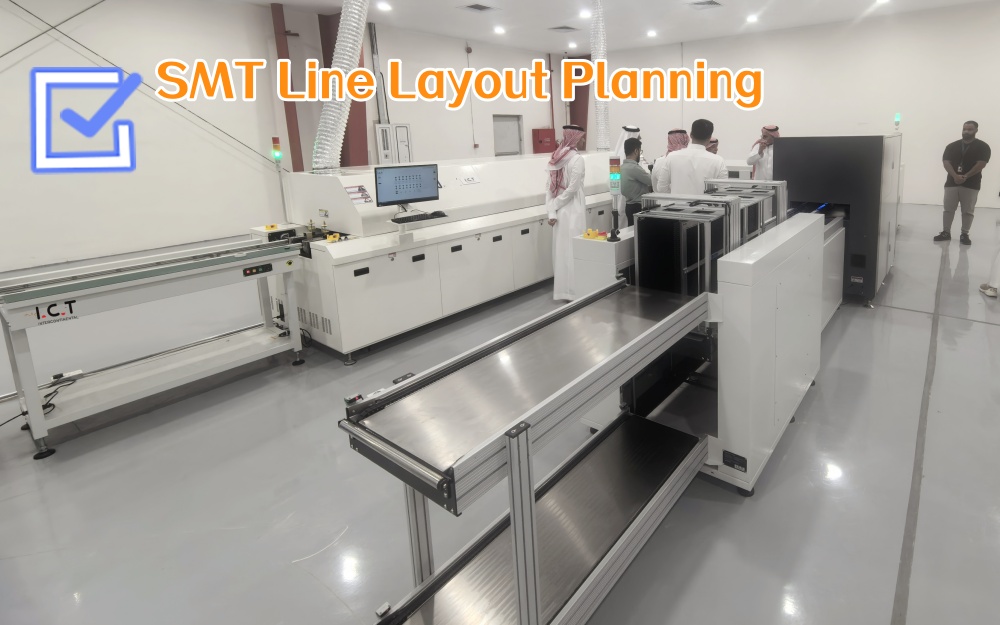

A fogyasztói elektronikai cikkek gyártásában gyakran korlátozott a gyári hely. Az egyenes vonalú elrendezések egyszerűek és hatékonyak, de több alapterületet igényelnek. Az U-alakú elrendezések csökkenthetik a lábnyomot és javíthatják a kezelői interakciót, bár az anyagáramlás gondos tervezését igénylik.
Az optimális választás a termékösszetételtől, a munkaerő rendelkezésre állásától és a jövőbeni terjeszkedési tervektől függ.
A hatékony anyagáramlás csökkenti a kezelési hibákat és az átállási időt. Az SMT vonalelrendezésnek támogatnia kell az intuitív kezelői mozgást, a tiszta anyagutakat és a minimális keresztforgalmat.
Magas keverésű környezetben az anyagkezelés kis hatékonysága jelentős állásidővé halmozódhat fel.
A jövőbeli bővítést már a tervezés kezdeti szakaszában figyelembe kell venni. A kiegészítő berendezések számára helyet biztosító, szabványos szállítószalag-interfészek használata és az elrendezés rugalmasságának fenntartása segít megóvni a hosszú távú befektetéseket.

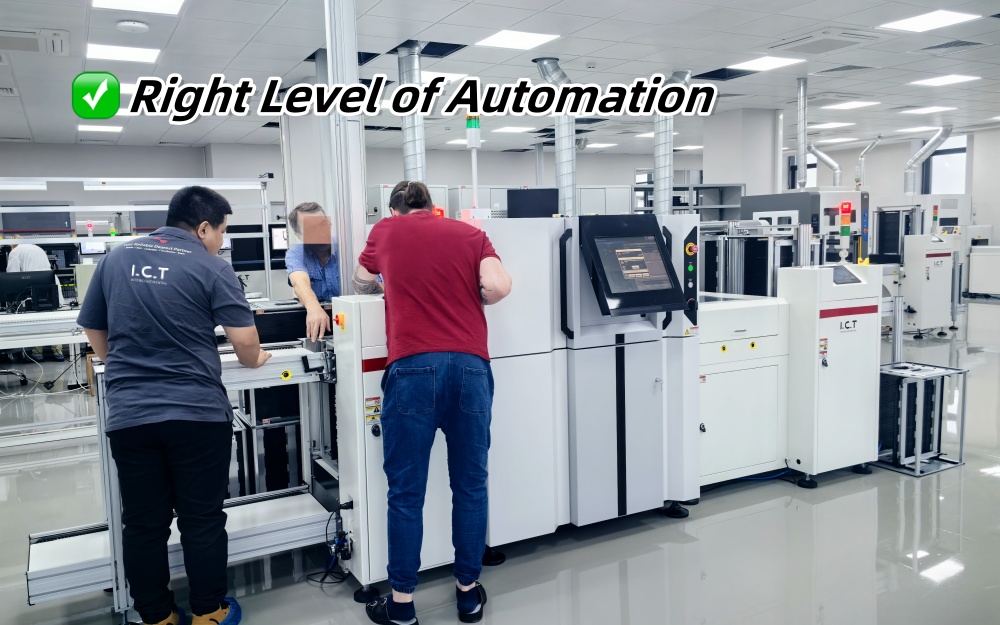

Az automatizálást szelektíven kell alkalmazni. A teljesen automatikus SMT-vonalak nagy hatékonyságot biztosítanak stabil, nagy volumenű forgatókönyvek esetén, de csökkenthetik a rugalmasságot a gyakori átállások során.
A félautomata megoldások gyakran kiegyensúlyozott megközelítést biztosítanak a különféle fogyasztói elektronikai termékeket kezelő gyártók számára.
A helyi munkaerőköltségek és a munkaerő képzettségi szintje befolyásolja az automatizálás optimális fokát. Mérsékelt munkaerőköltséggel és tapasztalt kezelőkkel rendelkező régiókban előfordulhat, hogy a túlzott automatizálás nem jár arányos haszonnal.
A berendezések kiválasztásának a reális működési feltételeket kell tükröznie, nem pedig az elméleti hatékonyságnövekedést.
A túlzott automatizálás növelheti a beállítás bonyolultságát és a karbantartási terheket. A gyártás korai szakaszában az egyszerűbb rendszerek gyakran támogatják a tervezési változásokhoz és a változó igényekhez való gyorsabb alkalmazkodást.
A stratégiai ellenőrzések elhelyezése lehetővé teszi a folyamatproblémák korai azonosítását. A redundáns ellenőrzés növeli a költségeket anélkül, hogy szükségszerűen javítaná a minőséget.
A hatékony ellenőrzési stratégiák a hibák továbbterjedésének megakadályozására összpontosítanak, nem pedig a hibák dokumentálására.
Az ellenőrzési adatokat vissza kell adni a folyamat kiigazításaihoz. Strukturált adatelemzés nélkül az ellenőrzési eredmények korlátozott értéket képviselnek.
Az összekapcsolt adatmunkafolyamat támogatja a folyamatos fejlesztést és a hosszú távú hozamstabilitást.
Míg a fogyasztói elektronikai termékekre általában kevesebb szabályozási nyomon követési követelmény vonatkozik, mint az autóipari termékekre, az alapvető nyomon követhetőség támogatja a minőségelemzést, a garanciakezelést és a beszállítói elszámoltathatóságot.
Ezek a hibák ritkán láthatók a gyári átvételi tesztek során, de gyakran több hónappal a tömeggyártás megkezdése után jelentkeznek.
Ha kizárólag a sebességre vagy a kezdeti költségekre összpontosítunk, az gyakran magasabb hosszú távú kiadásokhoz vezet az állásidő, az utómunkálatok és a folyamatok instabilitása miatt.
Az átváltási idő közvetlenül befolyásolja a kimenetet magas keverésű környezetben. A csak névleges teljesítményre optimalizált vonalak gyengén teljesíthetnek a napi működés során.
A karbantartás elérhetősége, a pótalkatrészek elérhetősége és a műszaki támogatás minősége jelentősen befolyásolja a berendezés hosszú távú teljesítményét.
Az ilyen vonalak előnyben részesítik a rugalmas elhelyezési rendszereket, a kompakt táblakezelést és a hatékony programkezelést a gyakori termékcsere támogatása érdekében.
A kiegyensúlyozott konfiguráció a stabil nyomtatást, az adaptálható elhelyezést és a mérsékelt automatizálást hangsúlyozza a változó gyártási mennyiségek kielégítése érdekében.
A méretezhető kialakítások lehetővé teszik a gyártók számára, hogy az alapkonfigurációval kezdjenek, és a kereslet növekedésével bővítsék a kapacitást, csökkentve ezzel az előzetes kockázatot.
A gyakorlati fogyasztói elektronikai tapasztalattal rendelkező beszállítók jobban felkészültek a gyártási kihívások előrejelzésére és a megfelelő konfigurációk ajánlására.
A hatékony telepítés és oktatás lerövidíti a felfutási időt, és segít a kezelőknek hamarabb elérni a stabil termelést.
A megbízható életciklus-támogatás csökkenti a nem tervezett állásidőt és védi a hosszú távú befektetést.
A termék típusa és a PCB jellemzői
Jelenlegi és jövőbeli termelési mennyiség
Gyári terület, munkaerő és növekedési terv
A jól megválasztott SMT vonalat nem az egyes gépek határozzák meg, hanem az, hogy a teljes rendszer mennyire hatékonyan támogatja a termékfejlődést, a termelés stabilitását és az üzleti növekedést. A fogyasztói elektronikai cikkek gyártásában a siker egy olyan gyártósor felépítésén múlik, amely olyan gyorsan tud alkalmazkodni, mint maga a piac.
Ha SMT-sort tervez vagy optimalizál a fogyasztói elektronikai termékek gyártásához, elengedhetetlen a termék és a gyártási szakasz világos megértése. Valós gyári körülményekre épülő, gyakorlatias, mérnöki fókuszú beszélgetéshez forduljon bizalommal. >>>>>>>
1. Miben különböznek a fogyasztói elektronikai SMT vonalak más iparágaktól?
A fogyasztói elektronikai SMT-vonalaknak támogatniuk kell a nagy keveredést, a gyakori váltásokat és a gyors felfutást, nem pedig a hosszú távú egyetlen termék stabilitását.
2. Mindig szükséges a teljesen automata SMT vonal a szórakoztató elektronikához?
Nem. A korai szakaszban lévő vagy gyakran változó termékeknél a félautomata vagy moduláris SMT-vonalak gyakran jobb tényleges hatékonyságot biztosítanak.
3. Melyik SMT eljárásnak van legnagyobb hatása a hozamra?
A forrasztópaszta-nyomtatás és az újrafolyó hőszabályozás általában a legnagyobb hatással van a hozamállandóságra.
4. Hogyan kell megtervezni az SMT ellenőrzést?
Az ellenőrzést úgy kell elhelyezni, hogy a folyamatról működőképes visszajelzést adjon, ahelyett, hogy egyszerűen észlelné a hibákat.
