A 2026-os nagy sűrűségű nyomtatott áramköri lapok összeszereléséhez olyan felületre szerelhető technológiai platformokra van szükség, amelyek egyensúlyban tartják az extrém elhelyezési sebességet a szükséges átállási agilitással. Az elektronikai gyártók szigorú működési kompromisszumokkal szembesülnek a gyár területén. Maximalizálnia kell az egyszeri futtatás átviteli sebességét a tömeggyártáshoz, miközben meg kell őriznie a nagy keverékű, kis volumenű környezetekhez szükséges rugalmasságot. Ennek elérése a túlzott leállások elszenvedése nélkül elválasztja a nyereséges vonalakat a hibás vonalaktól. E platformok építészeti valóságának értékelése elengedhetetlen. Az üzemvezetőknek meg kell határozniuk, hogy melyik rendszer igazodik az adott termelési méretezéshez, az alapterület-korlátokhoz és a hosszú távú megbízhatósági követelményekhez. A rosszul beállított gépválasztás azonnali termelési szűk keresztmetszeteket okoz. Ez korlátozza a létesítmények azon képességét, hogy alkalmazkodjanak a fogyasztói elektronika és az autóalkatrészek tervezésének gyors változásaihoz. A két iparági óriás mögött meghúzódó különböző mérnöki filozófiák megértése biztosítja az alapot egy rugalmas gyártási padlóhoz.

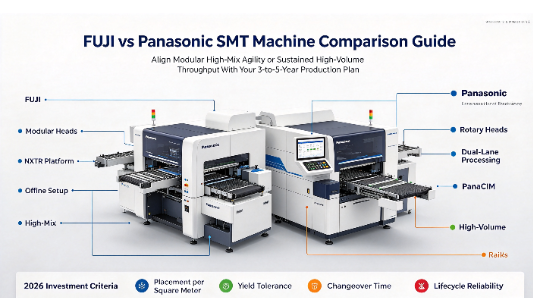

A FUJI platformok kiválóan teljesítenek a nagy keverékű gyártási környezetekben, előnyben részesítve a gyors váltási sebességet, a moduláris vonali rugalmasságot és a fejlett adagolótechnológiákat a brute-force single-run átviteli teljesítménnyel szemben.
A Panasonic hagyományosan uralja az ultra-nagy volumenű, alacsony keverékű gyártást, tartós maximális áteresztőképességet és nagy teherbírású hardvert kínálva a folyamatos, megszakítás nélküli működéshez.
Mindkét platform kivételes tartósságot kínál; A modern FUJI SMT gépek a Panasonic több mint 10 éves életciklus-megbízhatóságához illeszkednek a robusztus vázszerkezettel, amely nem veszélyezteti a moduláris agilitást.
A végső kiválasztás azon múlik, hogy a gép sajátos építészeti erősségeit a létesítmény 3-5 évre szóló termékmix-előrejelzéséhez és a meglévő kezelői szaktudáshoz kell igazítani.
Tartalomjegyzék
A nagy volumenű gyártás a maximális elhelyezési sebességre és a folyamatos működésre összpontosít, míg a nagy keverékű gyártás gyorsabb átállást igényel a különböző PCB-konstrukciók között. A stabil termékekkel rendelkező gyáraknak nagyobb figyelmet kell fordítaniuk a CPH-ra, míg a gyakori termékcserékkel rendelkező gyáraknak figyelembe kell venniük a beállítási időt és a rugalmasságot. A megfelelő választás az Ön jelenlegi és jövőbeni termékösszetételétől függ.
Az alapterület mind az SMT-vonal kapacitását, mind a jövőbeni bővítést befolyásolja. A gyártóknak össze kell hasonlítaniuk a gép lábnyomát, a biztonsági távolságot, az adagoló előkészítési területeit és a négyzetméterenkénti teljesítményt. A moduláris rendszerek a teljes SMT-vonal újjáépítése nélkül is megkönnyíthetik a kapacitás növelését a termelés növekedésével.
A kis alkatrészek, mint például a 0201 metrikus részek pontos látórendszert és precíz fúvókaerő-szabályozást igényelnek. A gép vibrációja, a kalibrálási hibák és a hőváltozások elhelyezési hibákat okozhatnak, például sírkövesedést, ferdeséget vagy hiányzó alkatrészeket. A gyártóknak ezért össze kell hasonlítaniuk az elhelyezési sebességet és a hosszú távú pontosságot az SMT gépek értékelésekor.
A FUJI platformjait extrém modularitás köré tervezi. A legújabb NXTR sorozat ezt az építészeti megközelítést példázza. A létesítmények pontosan az aktuális igényeknek megfelelően konfigurálják a vonalat, és később módosítják, ahogy a terméktervek fejlődnek. Az NXTR platform két különálló modellre oszlik a különböző működési szűk keresztmetszetek kezelésére.
Az NXTR S modell a standard konfigurációt képviseli, kivételes moduláris fejcserét és adagolórugalmasságot kínálva. Az NXTR A modell fejlett automatizálási funkciókat mutat be. Automatizált adagoló betöltő rendszert használ. Ez a rendszer emberi beavatkozás nélkül fizikailag szállítja és betölti a szalagtekercseket a gépbe. Ez az automatizálás drasztikusan megváltoztatja a munkaerő elosztását a padlón. A kezelők áttérnek a kézi betöltési feladatokról a vonalfelügyeletre és -optimalizálásra. Ez csökkenti az emberi hibákat, és az anyagutánpótlás során folyamatosan működik a gép.
Az átállási agilitás továbbra is a legerősebb előnye FUJI SMT gép . A feeder ökoszisztéma hajtja ezt a hatékonyságot. A FUJI intelligens illesztési technológiákat használ. A kezelők a gép leállítása nélkül illesztik az új alkatrésztekercseket a lejárókra. Ez kiküszöböli a mikroleállásokat, amelyek a régebbi gyártósorokat sújtják.
Ezenkívül az offline beállítási lehetőségek lehetővé teszik a kezelők számára, hogy a következő termékfuttatást tartalék adagolókocsikon készítsék elő, miközben az aktuális futtatás fut. A köteg befejeztével a kezelők egyszerűen kicserélik a teljes kocsit. A gép azonnal felismeri az új adagolókat RFID vagy vonalkód beolvasással. Ez az intelligens ökoszisztéma a termékváltások során az abszolút minimumra csökkenti a gép üresjárati idejét. Átalakítja a magas keverékű gyártást egy ütemezési rémálomból egy áramvonalas, kiszámítható folyamattá.
A FUJI nagy felbontású kamerákat használ az alkatrészek menet közbeni ellenőrzéséhez, és az alkatrészek helyzetét az elhelyezés előtt ellenőrzi. Elhelyezőfejei képesek kezelni a mikrokomponenseket és a nagyobb, furcsa formájú részeket, míg az erőszabályozás segít megelőzni az alkatrészek sérülését. Ez a kombináció támogatja a pontos elhelyezést és csökkenti a nagy sűrűségű PCB-k utómunkálatait.
A FUJI nehéz, merev alapkereteket használ a vibráció csökkentésére és az elhelyezési pontosság fenntartására a hosszú távú működés során. Moduláris egységeit úgy tervezték, hogy stabilak maradjanak az ismételt gyártási ciklusokon keresztül. A forrás szerint ezek a gépek több mint tíz évig működhetnek, miközben megőrzik a megbízható elhelyezési teljesítményt.
A Panasonic SMT gépei a stabil, nagy sebességű gyártásra összpontosítanak alacsony keverésű, nagy volumenű vonalakon. Forgó elhelyezőfejeik több alkatrészt is gyorsan képesek kezelni, míg a kétsávos feldolgozás lehetővé teszi, hogy egyszerre két tábla mozogjon a gyártás során. Ez a kialakítás kiválóan alkalmas autóelektronikai és fogyasztói eszközök folyamatos gyártására.
A Panasonic gépei nehéz, merev vázat használnak, hogy csökkentsék a vibrációt a nagy sebességű elhelyezés során. A stabil keretek, a lineáris motorok és a precíz hajtásrendszerek segítenek megőrizni az elhelyezési pontosságot a hosszú gyártási folyamatok során. Ez a kialakítás csökkenti a gyakori kalibrálás szükségességét, és támogatja a folyamatos, 24 órás gyártást.
A Panasonic a PanaCIM segítségével valós időben kezeli a gyártósorokat, anyagokat és alkatrészkészleteket. Figyelemmel kíséri a motor nyomatékát, a vákuumnyomást és az elhelyezés pontosságát a lehetséges karbantartási igények azonosítása érdekében. Ez segít a gyáraknak csökkenteni a váratlan állásidőt, javítani a gyártásellenőrzést és csökkenteni a hibaarányt.
Az elméleti maximális sebességek összehasonlítása gyakran félrevezeti a vásárlókat. A gyártóknak a kell értékelniük . FUJI vs Panasonic SMT gépet a tényleges átviteli teljesítmény alapján Az elméleti sebesség figyelmen kívül hagyja a táblakezelést, a látásvizsgálatot és az alkatrészek változásait. A Panasonic gyakran magasabb elméleti számokkal büszkélkedhet a forgófej kialakítása miatt. A valós átviteli sebesség azonban teljes mértékben az adott tábla elrendezésétől függ.
Ha egy tábla gyakori fúvókacserét igényel, vagy sokféle furcsa formájú alkatrészt kezel, az elméleti sebesség jelentősen csökken. A FUJI moduláris fejei gyakran az elméleti sebességük magasabb százalékát tartják fenn összetett, nagy keveredést igénylő forgatókönyvekben. A vásárlóknak benchmark teszteket kell futtatniuk a tényleges CAD-adataik felhasználásával, hogy felfedjék konkrét termékvonalaik valódi termelési képességeit.
A FUJI moduláris fejeket és offline adagoló-előkészítést használ a gyorsabb termékváltás támogatására és a gép üresjárati idejének csökkentésére. A Panasonic főként kosár alapú átállásokat használ, amelyek hatékonyak, de nagyobb alapterületet igényelnek. A FUJI jobban megfelel a gyakori termékcserékre, míg a Panasonic jól működik a hosszabb gyártási ciklusokban, kevesebb cserével.
A FUJI és a Panasonic is nagy pontossággal képes kis alkatrészeket, nagy alkatrészeket és páratlan formájú csatlakozókat elhelyezni. A FUJI speciális moduláris fejeket használ a különböző alkatrésztípusokhoz, míg a Panasonic sokoldalú fejeket használ, amelyek szélesebb választékot kezelnek gyakori csere nélkül. A gyártóknak össze kell hasonlítaniuk mindkét rendszert a tényleges alkatrészméretek és a gyártási igények alapján.
Értékelési metrika | FUJI építészet | Panasonic építészet |
|---|---|---|
Elsődleges Erő | Magas keverési agilitás és gyors váltások | Tartós nagy volumenű áteresztőképesség |
Fej technológia | Moduláris, cserélhető fejek speciális feladatokhoz | Sokoldalú forgófejek a folyamatos sebességért |
Átállási módszer | Granuláris moduláris csere és intelligens toldás | Nagyszabású kocsi alapú átállások |
Ideális környezet | Bérgyártás, gyakori termékcsere | Autóipar, szórakoztató elektronikai tömeggyártás |
A vita e két márka között szélesebb piaci kontextusban zajlik. Az olyan alternatívák, mint az ASM és a Yamaha, nagy teljesítményű platformokat kínálnak. Az ASM gyakran megcélozza az ultra-high-end autóipari szektort rendkívüli precizitási követelményekkel. A Yamaha kiváló közepes és magas szintű megoldásokat kínál erős integrált ellenőrző rendszerekkel.
Azonban a FUJI és a Panasonic vezeti a saját rést. A FUJI továbbra is vitathatatlan vezető szerepet tölt be a magas keverésű agilitás és a moduláris skálázás terén. A Panasonic mércét állít a folyamatos, nagy volumenű tömeggyártás terén. A létesítmények e kettő közül választhatnak, ha túlnőnek a középszintű korlátokon, és kompromisszumok nélküli teljesítményt igényelnek akár rugalmasság, akár nyers sebesség terén.
Egy SMT gép értéke a hosszú távú hozamtól függ, nem csak a kihelyezési sebességtől. A FUJI moduláris fejeket és precíz erőszabályozást használ az alkatrészek sérülésének csökkentése érdekében, míg a Panasonic merev vázat használ az elhelyezési pontosság fenntartása érdekében a hosszú gyártási folyamatok során. A gyártóknak össze kell hasonlítaniuk a sebességet és a hibaarányt a gép kiválasztásakor.
A rendszeres karbantartás segít az SMT gépeknek stabil teljesítmény fenntartásában és csökkenti az állásidőt. A fúvókákat, adagoló fogaskerekeket, szűrőket, motorokat és hajtásrendszereket rendszeresen ellenőrizni és karbantartani kell. A karbantartási gyakoriságot és a kalibrálási követelményeket is figyelembe kell venni, mert a gyakori szervizleállások csökkenthetik az általános termelési hatékonyságot.
A FUJI és a Panasonic is csatlakozhat a Manufacturing Execution Systems (MES) rendszerhez az anyagkövetés, a nyomon követhetőség és a minőségellenőrzés érdekében. Az IPC-CFX és a SECS/GEM támogatása segíti a termelési adatok mozgását az SMT gép és a gyári rendszerek között. A további integrációs munkák elkerülése érdekében a vásárlóknak a telepítés előtt meg kell erősíteniük a kompatibilitást a meglévő szoftverekkel.
Bontsa ki a három legbonyolultabb PCB CAD-fájlt, és küldje el mindkét szállítónak a szimulált teljesítmény-benchmark érdekében.
Vizsgálja meg meglévő gyári alapterületét, hogy meghatározza a kocsi elhelyezésének és a modul bővítésének pontos hézagméreteit.
Leltározza az összes régebbi szalagadagolót és tálcaelemet, hogy ellenőrizze a visszafelé kompatibilitást a javasolt új elhelyező fejekkel.
Kössön egy szigorú szolgáltatási szintű megállapodást a berendezés szolgáltatójával, amely garantálja a helyszíni válaszidőt hardverhibák esetén.
V: Mindkét platform rutinszerűen meghaladja a 10 éves működési élettartamot igényes gyártási környezetben. A Panasonic masszív, monolit kereteket használ a rendkívüli tartósság érdekében. A FUJI ezt a hosszú élettartamot a nehéz öntött alapkeretekkel párosítja, amelyek támogatják moduláris egységeit, így biztosítva a pontos kalibrálást több millió elhelyezési cikluson keresztül.
V: Az NXTR S modell szabványos moduláris fej és adagoló rugalmasságot biztosít, ami megköveteli, hogy a kezelők kézzel töltsék be a szalagtekercseket. Az NXTR A modell fejlett automatizálással rendelkezik, amely fizikailag szállítja és automatikusan betölti a szalagtekercseket a gépbe, jelentősen csökkentve a kézi munkát és megakadályozva az anyagéhezést.
V: A FUJI általában kiváló váltási sebességet kínál magas keverésű környezetekhez. Erősen moduláris felépítése, intelligens illesztése és offline adagolóbeállítási képességei lehetővé teszik a kezelők számára, hogy a hagyományos kosár alapú rendszerekhez képest minimális gépállási idővel váltsanak termékfutást.
V: A Panasonic erős visszamenőleges kompatibilitást tart fenn számos platformján. Azonban a legújabb gépeik maximális behelyezési sebességének eléréséhez gyakran az intelligens adagolók legújabb generációjának használatára van szükség. Mindig ellenőrizze az adott modell kompatibilitását a szállítóval.
V: Mindkét márka kivételes pontossággal kezeli a 0201 metrikus komponenseket. Fejlett menet közbeni látásellenőrzést és precíz fúvókaerő-szabályozást alkalmaznak, hogy megakadályozzák a sírkövesedést és az alkatrészek sérülését. A különbség abban rejlik, hogy a speciális elhelyezőfejek hogyan optimalizálják a komissiózási folyamatot ezekhez a mikrokomponensekhez.
V: Igen, mindkét platform támogatja a harmadik féltől származó gyártási végrehajtási rendszerekkel való integrációt. Szabványos ipari protokollokat használnak, mint például az IPC-CFX és a SECS/GEM, hogy valós idejű termelési adatokat, nyomon követhetőségi mutatókat és gépállapotot továbbítsanak a gyári szintű felügyeleti szoftvereknek.
