A miniatürizált komponensek (0201 metrikus és az alatti) és összetett IC-csomagok szabványosítása a 3D automatizált optikai ellenőrzést (AOI) kötelező minőségbiztosítási kapuvá tette, amely az alapvető hibaészlelésről a fejlett metrológiára, a hamis hívások kiküszöbölésére és a zökkenőmentes adatintegrációra helyezte a hangsúlyt. A PCBA-gyártók kritikus kompromisszumokkal szembesülnek az ellenőrzési teljesítmény (ciklusidő) és az abszolút mérési pontosság között. A magas hamis hívásarányok másodlagos szűk keresztmetszetek kialakulásához vezetnek a kézi ellenőrző állomásokon, és tagadják az SMT-vonal sebességbeli előnyeit, miközben a hatalmas képadatok terhelhetik a gyári informatikai hálózatokat. A közötti választáshoz Mirtec és a Camtek 3D AOI gépek elemezni kell azok eltérő optikai architektúráját, szoftveres ökoszisztémáit, IT-infrastruktúra-igényeit, valamint az adott termelési környezetekhez való igazodást (pl. nagy keverés/alacsony volumen vs. fejlett félvezetőcsomagolás keresztezése).
Optikai architektúra: A Mirtec ultra-nagy felbontású felülről lefelé irányuló kamerákra (akár 25 MP-ig) támaszkodik, kombinálva a többfrekvenciás Moiré peremvetítéssel, így optimalizálva a gyors, teljes körű SMT-vizsgálatot.
Metrológiai fókusz: A Camtek mélyen gyökerezik a félvezetők és a fejlett csomagolásellenőrzés terén, kiváló metrológiai képességeket kínálva rendkívül összetett hordozókhoz és mikrodudorokhoz.
A hozamra gyakorolt hatás: Mindkét platform mesterséges intelligenciát használ a hamis hívások kiszűrésére, de a programozási munkafolyamatok, a verziókezelés és a könyvtárkezelő rendszereik határozzák meg, hogy az új termékbevezető (NPI) milyen gyorsan éri el az optimális hozamot.
Döntési meghajtó: A Mirtec-et általában a hagyományos, nagy sebességű SMT-környezetekben részesítik előnyben, míg a Camtek 3D AOI gépek kiválóak a félvezető-minőségű precizitást és fejlett hordozókezelést igénylő hibrid környezetekben.
Tartalomjegyzék

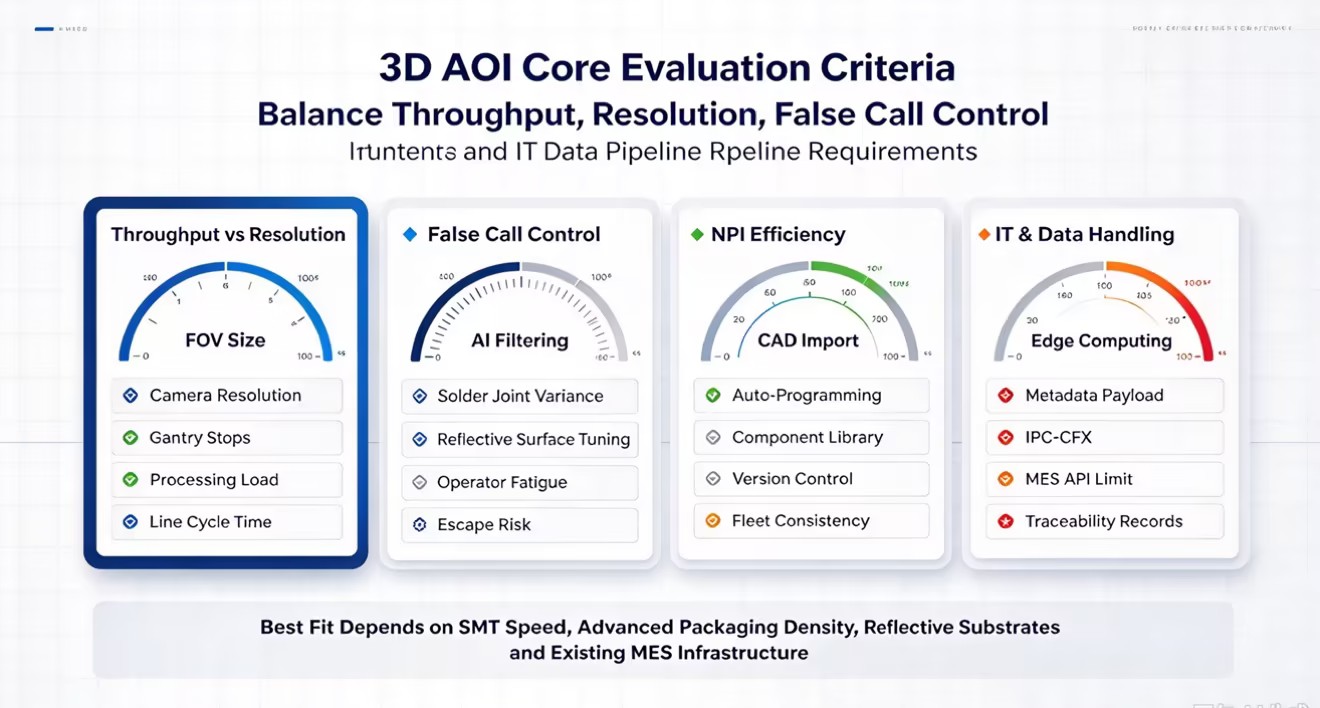

A látómező (FOV) fizikai korlátai és a képrögzítési sebességek határozzák meg a gyári padlón lévő bármely optikai ellenőrző rendszer alapteljesítményét. A kamera felbontása közvetlenül befolyásolja a sűrűn lakott táblák ellenőrzésének képességét anélkül, hogy lelassítaná a teljes gyártósort. A nagyobb megapixeles érzékelők nagyobb fizikai területet rögzítenek egyetlen képkockában. Ez csökkenti a mechanikus ütközések teljes számát, amelyet a portálnak a nyomtatott áramkörön keresztül kell végrehajtania. A nagyobb képfájlok feldolgozása azonban óriási számítási teljesítményt igényel a széleken. Egyensúlyoznia kell a szubmikron felbontás szükségességét az SMT vonal szigorú ciklusidő-követelményeivel. Ha az ellenőrző gép nem tud lépést tartani a pick-and-place berendezéssel, azonnal ez lesz az elsődleges gyári szűk keresztmetszet.
Kamerafelbontás | A látómező (FOV) mérete | Portálmegállók táblánként | Feldolgozás terhelés | Ideális alkalmazás |
|---|---|---|---|---|
12 megapixel | Kicsi | Magas | Alacsony | Legacy SMT, alacsony sűrűségű táblák |
15 megapixel | Közepes | Közepes | Mérsékelt | Standard magas keverékű SMT gyártás |
25 megapixel | Nagy | Alacsony | Magas | Nagy sebességű, nagy sűrűségű mobil PCBA |
A hamis hívás valódi költsége jóval meghaladja azt a néhány másodpercet, amelybe a kezelőnek szüksége van ahhoz, hogy az átdolgozó állomáson törölje azt. A túlzott hamis jelzések jelentősen befolyásolják a munka hatékonyságát, és súlyos kezelői fáradtságot okoznak. Amikor a technikusok több száz nem hiba elhárításával töltik a műszakot, riasztási fáradtság alakul ki bennük. Ez egy pszichológiai állapot, amikor a kezelők mechanikusan, alapos ellenőrzés nélkül kezdik jóváhagyni a zászlókat. Ez drasztikusan megnöveli annak a kockázatát, hogy a valódi hibák kikerüljenek a kézi felülvizsgálati állomásról és elérjék a végfelhasználót. Egy hatékony ellenőrző rendszer algoritmikus szinten elnyomja a hamis hívásokat. Ez biztosítja, hogy az emberi kezelők csak olyan valódi anomáliákkal léphessenek kapcsolatba, amelyek kritikus mérnöki megítélést igényelnek.
A magas keverékű gyártási környezetek gyors új termékbevezetési (NPI) munkafolyamatokat igényelnek. Az offline programozás, az automatikus hangolási képességek és a központosított komponenskönyvtárak hatékonysága határozza meg, hogy az új tábla milyen gyorsan jut el a CAD szakaszból a teljes termelésbe. Ha a programozóknak manuálisan kell meghatározniuk az ellenőrzési ablakokat és a magassági küszöbértékeket minden egyedi alkatrészhez, az NPI ciklusideje az egekbe fog szökni. A modern rendszerek robusztus verziókezelést kínálnak. Ez lehetővé teszi a folyamatmérnökök számára, hogy zökkenőmentesen kezeljék az ellenőrzési könyvtárakat több gépen. Az 1. vonalon behangolt algoritmusnak a 4. vonalra telepítve ugyanúgy kell viselkednie.
A modern 3D metrológia naponta terabájt nyers képadatot állít elő. A robusztus adatfolyamok kezelik ezeket a hatalmas fájlokat anélkül, hogy hálózati időtúllépést vagy szerverkorlátozást okoznának. Amikor egy ellenőrző rendszer tömörítetlen 3D pontfelhő-adatokat próbál meg átküldeni egy központi gyártási végrehajtási rendszernek (MES), könnyen túlterheli a szabványos gigabites hálózatokat. A gyáraknak olyan intelligens élszámítási megoldásokra van szükségük, amelyek tömörítik az adatokat, csak a szükséges metrológiai metaadatokat kinyerik és hatékonyan továbbítják. Az adatfolyam optimalizálásának elmulasztása HTTP 429 API sebességkorlátozásokat, csomagok eldobását és hiányos nyomon követési rekordokat eredményez.
A Mirtec az optikai vizsgálatot úgy közelíti meg, hogy maximalizálja a FOV-t, anélkül, hogy feláldozná a mikron szintű részleteket. Saját fejlesztésű kameratechnológiájuk 15 MP-től 25 MP-ig terjedő felülről lefelé irányuló érzékelőket használ, amelyek nagy sebességű CoaXPress interfésszel párosulnak. Ez a hatalmas pixelsűrűség lehetővé teszi a rendszer számára, hogy a 0201-es metrikus összetevők rendkívül részletgazdag képeit rögzítse széles fizikai területen egyetlen triggerrel. A szabványos PCBA lefedéséhez szükséges portálmozgások számának csökkentésével a Mirtec rendszerek nagy ellenőrzési sebességet tartanak fenn. A CoaXPress interfész biztosítja, hogy a kamerából érkező hatalmas adatmennyiség közel nulla késleltetéssel érje el a feldolgozóegységet. Ez a hardvert tökéletesen szinkronban tartja a szoftverelemzéssel.
A precíz 3D magasságmérés érdekében a Mirtec digitális többfrekvenciás Quad Moiré technológiát alkalmaz. A rendszer négy különböző szögből összetett peremmintákat vetít a PCBA-ra. Amint ezek a minták az alkatrészekre és a forrasztási kötésekre ráterülnek, a kamerák rögzítik a fáziseltolódásokat a peremeken. A szoftver ezután kiszámítja a tábla pontos 3D topológiáját. Ez a módszer hatékonyan azonosítja a sirályszárnyú IC-k koplanaritási hibáit, méri a forrasztópaszta térfogatát, és észleli a felemelt vezetékeket, amelyek megfelelnek a szabványos 2D vizsgálatnak. A többfrekvenciás megközelítés lehetővé teszi a rendszer számára, hogy pontosan mérje mind az erősen visszaverő felületeket, mind a sötét, fényelnyelő alkatrésztesteket.
Az Intelli-Sys szoftvercsomag hajtja a Mirtec hardvert, nagymértékben kihasználva a mélytanulási algoritmusokat az összetett ellenőrzési feladatokhoz. A hagyományos szabályalapú algoritmusok küzdenek a forrasztási kötések megjelenésének természetes eltéréseivel. A Mirtec mesterséges intelligencia modelljeit az elfogadható és hibás forrasztási kötések hatalmas adathalmazára képezi. Ez lehetővé teszi a rendszer számára, hogy árnyalt döntéseket hozzon, utánozva az emberi ítélőképességet. A szoftver fejlett optikai karakterfelismeréssel (OCR) rendelkezik. Ez a mesterséges intelligencia által vezérelt OCR olvassa be a lézerrel maratott cikkszámokat az erősen tükröződő IC-csomagokon, még akkor is, ha a fluxusmaradványok vagy a gyenge megvilágítás részben eltakarja a szöveget. Ez biztosítja az alkatrészek szigorú nyomon követhetőségét az egész gyártási területen.
A Camtek 3D AOI gép az ellenőrzést elsősorban a metrológia szemszögéből közelíti meg, amelyet nagymértékben befolyásol a vállalat félvezetőgyártásban való mély gyökerei. Az érzékelő technológia szub-mikron pontosságot ér el, ami kritikus fontosságú a mikrodudorok, rézoszlopok és erősen tükröződő szerszámfelületek vizsgálatakor. A Camtek speciális megvilágítási technikákat és konfokális vagy interferometria alapú érzékelőket használ a pontos topográfiai adatok rögzítésére. Ez lehetővé teszi a rendszer számára, hogy megmérje a fizikailag túl kicsi vagy túl fényvisszaverő jellemzőket ahhoz, hogy a szabványos peremvetítő rendszerek pontosan feloldhassák. A hangsúly továbbra is az abszolút mérési megismételhetőségen van, nem csak a nagy sebességű hibajelzésen.
A Camtek határozott szerkezeti előnyökkel rendelkezik a fejlett csomagolás, az IC-hordozók és a nagy sűrűségű összekapcsolási (HDI) kártyák vizsgálatakor. Ezek a hordozók extrém vetemedést, nagy fényvisszaverő aranybetéteket és mikroszkopikus nyomgeometriát tartalmaznak. A Camtek optikai motorjait kifejezetten a csupasz szilícium és a polírozott fémek tükröződésének kezelésére kalibrálja. A gépen belüli anyagmozgató rendszerek ultravékony vagy rugalmas aljzatokat szállítanak anélkül, hogy feszültséget vagy vibrációt okoznának. Ellenkező esetben a vibráció megrongálná a mikron alatti metrológiai adatokat. Ez a platformot kiválóan alkalmassá teszi az SMT-t és a félvezető-összeállítást áthidaló hibrid gyártási környezetekhez.
A hibák kategorizálása a Camtek rendszerben túlmutat az egyszerű sikeres/sikertelen mérőszámokon. A szabadalmaztatott szoftver közvetlenül integrálható a félvezető szintű hozamkezelő rendszerekkel. Összetett morfológiai szabályok és történeti termésadatok alapján osztályozza a hibákat. Amikor több ezer mikrodudort vizsgál egyetlen hordozón, a rendszer összesíti a metrológiai adatokat, hogy azonosítsa a rendszerszintű folyamateltolódásokat. Például képes észlelni a bevonófürdő koncentrációjának enyhe eltolódását jóval azelőtt, hogy kemény hibák jelentkeznének. Ez a proaktív adatkezelés lehetővé teszi a folyamatmérnökök számára, hogy dinamikusan állítsák be az upstream berendezéseket, fenntartva a rendkívül drága, fejlett csomagolási termékek magas hozamát.
Mindkét rendszer képes észlelni a gyakori SMT hibákat, de erősségeik eltérőek. A Mirtec Quad Moiré technológiát használ az emelt vezetékek és a sírkövezés gyors észlelésére szabványos PCB-ken, míg a Camtek a mikroméretű forrasztási jellemzők és az összetett fejlett hordozók részletes mérésére összpontosít.
A magas alkatrészek árnyékokat hozhatnak létre, amelyek elrejtik a közeli kis alkatrészeket a 3D vizsgálat során. A Mirtec több kivetítőt és oldalkamerát használ ezeknek a rejtett területeknek az ellenőrzésére, míg a Camtek speciális optikát és Z-tengelyes fókuszálást használ. Mindkét megközelítés segít csökkenteni a holtfoltokat a nagy sűrűségű táblákon.
Az AI segít csökkenteni a kézi programozást és javítani a hibák osztályozását. A Mirtec a szabványos SMT-komponensek és gyártósorok gyors AI-beállítására összpontosít, míg a Camtek az AI-t használja a félvezető hordozók bonyolultabb hibaelemzésére. Ez támogatja a különböző ellenőrzési igényeket és termelési környezeteket.
Mindkét rendszer központosított eszközöket biztosít az ellenőrző programok és komponenskönyvtárak kezelésére több gépen. A Mirtec az SMT-vonalak közötti gyors könyvtármegosztásra összpontosít, míg a Camtek részletes verziókezelést, audit rekordokat és felhasználói engedélyeket biztosít a szigorú nyomon követhetőséget igénylő éles környezetekhez.

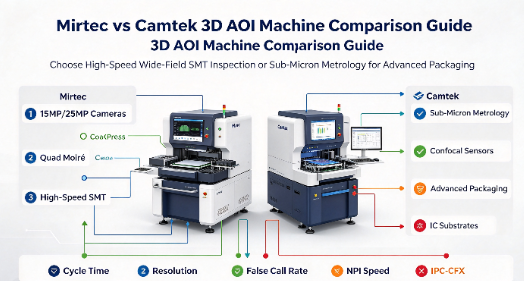

Műszaki jellemzők | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Elsődleges alkalmazás | Nagy sebességű SMT, standardtól összetett PCBA-ig | Fejlett csomagolás, IC szubsztrátok, HDI |
Optikai mag | 15 MP/25 MP CoaXPress + Quad Moiré | Szubmikron konfokális/interferometrikus érzékelők |
Árnyékcsökkentés | 8 vetítés + 4 oldalsó kamera | Fejlett optikai motorok és fókuszbeosztás |
AI fókusz | Forrasztási variancia, OCR, gyors NPI | Morfológiai hibaosztályozás, hozamelemzés |
Adatintegráció | Szabványos MES, IPC-CFX megfelelőség | Félvezető hozamkezelő rendszerek |
A zárt hurkú rendszerek összekapcsolják az AOI-t az SPI-vel, a Pick-and-Place-val és más gyártóberendezésekkel. Amikor az AOI ismétlődő elhelyezési hibákat észlel, a rendszer felfelé küldheti a korrekciós adatokat. A Mirtec az SMT-vonalakon belüli M2M-kommunikációra összpontosít, míg a Camtek az ellenőrzési adatokat szélesebb hozamkezelő rendszerekkel kapcsolja össze a fejlett csomagolás érdekében.
A 3D AOI rendszerek nagy mennyiségű képet és mérési adatot generálnak, ami növelheti a hálózat terhelését. A Mirtec élszámítógépet használ az adatok helyi feldolgozására és a legfontosabb vizsgálati eredmények elküldésére a MES-nek, míg a Camtek adattömörítést használ a részletes félvezető-vizsgálati rekordok kezelésére. Mindkét megközelítés segít csökkenteni a hálózati nyomást, miközben megőrzi a fontos termelési adatokat.
Mind a Mirtec, mind a Camtek elküldi az ellenőrzési adatokat a gyári rendszereknek a minőségelemzés és a nyomon követhetőség érdekében. A Mirtec vizuális műszerfalakat biztosít a hibatípusokhoz, a hamis hívásokhoz és a gép teljesítményéhez, míg a Camtek inkább a részletes SPC-re és a hosszú távú metrológiai trendekre összpontosít. Ezek az eszközök segítenek a mérnököknek azonosítani a folyamatváltozásokat és javítani a termelés minőségét.
Ütemezzen be egy benchmark bemutatót a legbonyolultabb PCBA segítségével, beleértve egy ismerten hibás kártyát is, hogy értékelje a tényleges programozási időt és a hibarögzítési arányt.
Vizsgálja meg jelenlegi hamis hívási díjait, és kategorizálja azokat alkatrésztípusok szerint, hogy azonosítsa a meglévő SMT-vonalon az optikai holtfoltokat.
Értékelje ki a gyári hálózati sávszélességet és a MES API korlátait informatikai részlegével, hogy az infrastruktúra képes legyen kezelni a folyamatos 3D metrológiai adatterhelést.
Tesztelje az offline programozószoftvert a gyártó értékelése során, hogy megmérje, mennyi idő szükséges egy új komponenskönyvtár létrehozásához a semmiből.
V: A Mirtec ultra-nagy felbontású felülről lefelé néző kamerákat használ többfrekvenciás Moiré peremvetítéssel párosítva a nagy sebességű, széles látómezős SMT vizsgálathoz. A Camtek speciális konfokális vagy interferometria alapú érzékelőket alkalmaz, amelyeket szubmikron metrológiához terveztek, és a félvezetők és a fejlett csomagolóanyagok rendkívüli pontosságára összpontosítanak.
V: A Camtek fejlett optikai motorok és speciális megvilágítási technikák segítségével kezeli az erősen visszaverő felületeket, amelyek tükrözik a tükröződést. Ez lehetővé teszi, hogy az érzékelők pontos topográfiai adatokat rögzítsenek csupasz szilíciumról, polírozott fémekről és mikrodudorokról anélkül, hogy a szabványos vetítőrendszerekben jellemzően a tükröződés okozta adatvesztés keletkezne.
V: A Mirtec általában jobban megfelel a nagy keverésű, kis térfogatú környezetekben. Az Intelli-Sys szoftvere és a mesterséges intelligencia által vezérelt automatikus programozás lehetővé teszi az új termékbevezetés gyors munkafolyamatait. Az algoritmusok gyors hangolásának és a központi komponenskönyvtárak telepítésének képessége jelentősen csökkenti a beállítási időt a gyakori vonalváltások során.
V: A Mirtec többkamerás architektúra alkalmazásával csökkenti az árnyékhatásokat, amelyek jellemzően 8 kivetítés és 4 oldalsó kamera konfigurációt tartalmaznak. Amikor egy magas alkatrész blokkolja a felülről lefelé haladó peremvetítést, az oldalsó kamerák rögzítik az árnyékolt területeket, így biztosítva a kisebb szomszédos alkatrészek teljes ellenőrzését.
V: Igen. A hálózati korlátozások és az API-időtúllépések elkerülése érdekében mindkét rendszer élszámítást használ a nyers képadatok helyi feldolgozására. A masszív 3D-s pontfelhőket könnyű metaadat-rakományokká tömörítik, és szabványos protokollokon keresztül csak a lényeges sikerességi/sikertelenségi mutatókat és magasságadatokat továbbítják a MES-nek.
V: A mesterséges intelligencia csökkenti a hamis hívások számát azáltal, hogy a merev, szabályalapú küszöbértékeket mély tanulási modellekre cseréli, amelyek az elfogadható és hibás kötések hatalmas adathalmazain vannak kiképezve. Az AI megérti a forrasztás megjelenésének természetes, elfogadható eltéréseit, lehetővé téve számára, hogy pontosan osztályozza azokat az összetett anomáliákat, amelyek hamis zászlókat váltanak ki a hagyományos algoritmusokban.
