A nagy sűrűségű NYÁK-szerelvények és a 01005-ös és 0201-es metrikus méretig extrém komponensek miniatürizálása nulla hibahatárt hagy a gyári szinten. A szigorú megfelelési szabványok az autóiparban, a repülőgépiparban és az orvosi ágazatban a hibamentes gyártást versenyelőnyből szigorú alapkövetelménymé változtatták. A gyártók folyamatosan küzdenek az ellenőrzési sebesség és az abszolút pontosság egyensúlyáért. A vonalütemezési idő fenntartása a gyártási kvótákat a pályán tartja, de a kilépési arányok kiküszöbölése és a téves hívások minimalizálása, amelyek a kézi átdolgozó állomások szűk keresztmetszetét okozzák, ugyanilyen fontosak az összhozam szempontjából.
Az optimális automatizált optikai ellenőrző (AOI) rendszer kiértékeléséhez messze túl kell lépni az alapvető specifikációs lapokon. A gyártómérnököknek elemezniük kell a műszaki valóságot, a fizikai lábnyom korlátait és a tényleges átviteli képességeket. Ez az elemzés lebontja a termelési kompromisszumokat két iparági vezető között. A árnyalatainak megértése Koh Young és a MEK AOI gépek telepítésének biztosítja a szükséges egyértelműséget a felületi szerelési technológia (SMT) vonalainak 2026-ra és az azt követő időszakra történő optimalizálásához.
Mérés és ellenőrzés: A Koh Young a valódi 3D profilometriára (Moire interferometria) támaszkodik az abszolút méréshez, így ez az aranyszabvány az összetett, nagy megbízhatóságú SMT-vonalak számára.
Sokoldalúság kontra specializáció: A MEK rendkívül rugalmas 5D/3D rendszereket kínál kivételes többszögű világítással, ami komoly előnyt jelent a vegyes technológiájú táblákban (SMT és THT).
Átbocsátási realitások: Míg a MEK gyakran gyorsabb nyersképfelvételt biztosít, a Koh Young mesterséges intelligencia által vezérelt hibaszűrése drasztikusan csökkenti a másodlagos kézi ellenőrzési időt, ami gyakran nagyobb effektív vonalátviteli sebességet eredményez.

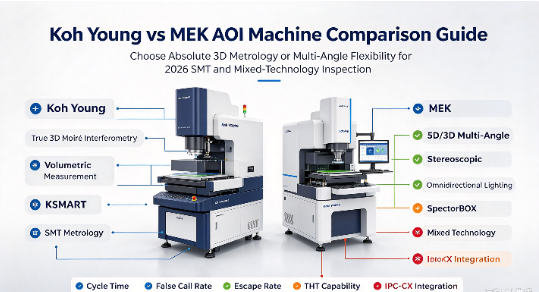

Flagship Model Matchup: Az értékelés gyakran a Koh Young Zenith sorozatára (pl. Zenith 2, Zenith Alpha) esik le a MEK ISO-Spector és SpectorBOX moduláris rendszereivel szemben.
Költség/teljesítmény arány: A MEK általában alacsonyabb kezdeti tőkeköltséget és gyorsabb üzembe helyezést jelent nagy keverésű/alacsony volumenű (HMLV) környezetekben, míg a Koh Young magasabb kezdeti befektetését ellensúlyozza a kiváló hozamvédelem a nagy volumenű/alacsony keverékű (HVLM) vagy a kritikus fontosságú alkalmazásokban.
Tartalomjegyzék
A hagyományos 2D AOI rendszerek csak az X és Y tengelyt vizsgálják, így előfordulhat, hogy kihagyják a magassággal kapcsolatos hibákat, és befolyásolhatják őket a PCB színei vagy fényvisszaverő komponensei. A True 3D AOI hozzáadja a Z-tengely mérést, hogy észlelje a megemelkedett vezetékeket, az egysíkúsági problémákat és a forrasztási térfogat hibáit. Pontosabb mérést biztosít összetett és nagy sűrűségű PCB-szerelvények esetén.

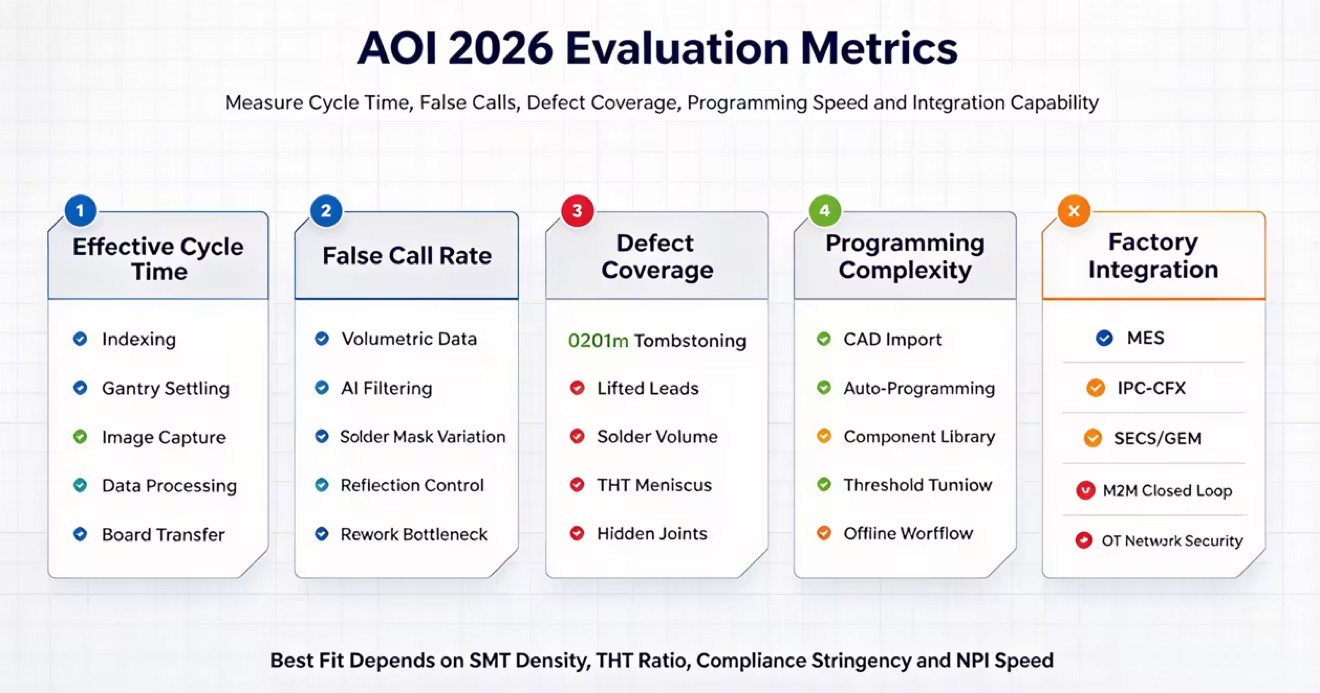

Az AOI sebessége nem csak a kamera pásztázási idejétől függ. A tábla betöltése, befogása, portálmozgása, képrögzítés, adatfeldolgozás és táblaátvitel egyaránt befolyásolja a teljes ciklusidőt. A hamis hívások lelassíthatják a termelést is, mivel a kezelőknek manuálisan kell ellenőrizniük őket. Egy jó AOI rendszernek egyensúlyban kell lennie a gyors ellenőrzés és az alacsony téves hívások arányával.
A modern AOI rendszerek mesterséges intelligencia segítségével észlelik a hibákat és azonosítják a folyamatváltozásokat, mielőtt azok minőségi problémákat okoznának. Az alkatrészek helyzetében, a forrasztási térfogatban és a Z-tengely magasságában bekövetkező változások nyomon követésével az AI figyelmeztetheti a kezelőket, ha a gyártás elkezd sodródni. Az Edge AI gyorsan fel tudja dolgozni ezeket az adatokat, és segít a gyáraknak a minőségellenőrzés javításában anélkül, hogy lelassítaná a gyártósort.
A Koh Young többirányú Moiré technológiát használ a PCB-elemek több szögből történő vizsgálatára, csökkentve a magas alkatrészek okozta árnyékokat. 3D adatokat hoz létre az alkatrészek és a forrasztási kötések magasságának, területének és térfogatának mérésére. Ez segít észlelni a kis hibákat a sűrű PCB-ken, és támogatja az IPC szabványokon alapuló ellenőrzést.
A Koh Young Zenith sorozat magában foglalja a Zenith 2-t, a Zenith Alpha-t és a Zenith UHS-t a különböző ellenőrzési igényekhez. Az optikai felbontás 15 µm és 10 µm között van, a 10 µm-es opciót kis 0201 metrikus alkatrészekhez és mikro-BGA-khoz tervezték. A nagy felbontású kamerák és a merev portálrendszerek nagy sebességnél is segítik a stabil 3D ellenőrzést.
A szoftverintegráció minden Koh Young AOI gép elsődleges megkülönböztető tényezője . A KSMART szoftver-ökoszisztéma központosított központot biztosít a gyári szintű minőségirányításhoz. Az AI-alapú Koh Young Auto Programming (KAP) eszköz drasztikusan csökkenti az új táblaprofilok beállításához szükséges időt. A KAP automatikusan felismeri az alkatrészeket a CAD-adatokból, és a megfelelő ellenőrzési paramétereket alkalmazza egy kiterjedt központi adatbázis alapján.
Ezenkívül a gépek közötti (M2M) kapcsolat lehetővé teszi a rendszer számára, hogy valós idejű mérési adatokat továbbítson a forrasztópaszta-ellenőrző (SPI) rendszerekhez és a Pick-and-Place gépekhez. Ez a zárt hurkú kommunikáció automatikusan korrigálja az elhelyezési eltéréseket és a beillesztési térfogat eltéréseit menet közben. Ha az AOI konzisztens elhelyezéseltolást észlel, eltolási parancsot küld közvetlenül a szerelőnek, emberi beavatkozás nélkül kijavítva a problémát.
A Koh Young rendszerek a zéró toleranciájú gyártási ágazatokban virágoznak. Az abszolút mérési képességeik miatt az első számú választás az autóelektronika számára, ahol az alkatrészek meghibásodása katasztrofális biztonsági problémákhoz vezethet. A repülési és védelmi vállalkozók erre a technológiára támaszkodnak, hogy megfeleljenek a szigorú szabályozási dokumentációs követelményeknek.
Az orvostechnikai eszközök gyártói a nagy felbontású metrológiát alkalmazzák annak biztosítására, hogy az életfontosságú implantátumok és monitorok hibátlanul működjenek. Ezenkívül az ultra-nagy sűrűségű mobil PCBA-létesítmények kihasználják a rendszer azon képességét, hogy árnyékinterferencia nélkül megvizsgálják a szorosan egymáshoz csomagolt mikroszkopikus alkatrészeket. Ha abszolút bizonyosságra van szükség, a valódi 3D metrológia biztosítja a szükséges objektív adatokat.
A MEK 5D/3D képalkotást és többszögű megvilágítást használ a rugalmas PCB-vizsgálathoz. 9 kamerás rendszere egy felső kamerát nyolc oldalsó kamerával kombinál a rejtett forrasztási kötések, a magas alkatrészek, a J-vezetékek és a sirályszárnyak ellenőrzéséhez. Ez a kialakítás segít felismerni azokat a hibákat, amelyeket a szabványos felülről lefelé néző kamerák esetleg figyelmen kívül hagynak.
A MEK ISO-Spector M1A egyesíti a 3D ellenőrzést, az AI-t és a nagy sebességű képfeldolgozást. A SpectorBOX rugalmas felülről lefelé vagy alulról felfelé történő ellenőrzést kínál a hullám- és szelektív forrasztósorokhoz. A nagy Z-tengely hézaga a nagy kondenzátorokkal, hűtőbordákkal és más magas alkatrészekkel rendelkező kártyákat is támogatja.
A MEK SMT és THT szerelvényeket is képes ellenőrizni, így alkalmas vegyes technológiájú lapokhoz. Az alulról felfelé történő ellenőrzés segít felderíteni az elégtelen forrasztást, az áthidalást, a tűlyukhibákat és egyéb problémákat a hullámforrasztott csapokon. Rugalmas világítása a nagy THT alkatrészek körüli ellenőrzést is javítja.
A MEK kiválóan alkalmas nagy keverékű, kis volumenű gyártásra, ahol a nyomtatott áramköri lapok kialakítása és az alkatrésztípusok gyakran változnak. Rugalmas ellenőrző rendszere képes kezelni az SMT-t, a THT-t, a nehéz rézlemezeket és a különböző méretű alkatrészeket. Ez hasznossá teszi a szerződéses gyártók és az ipari elektronikai gyártás számára.
A MEK nagy sebességű kamerákat használ a 2D/3D képek gyors rögzítésére, így előnyt jelent a nyers szkennelési sebességben. A Koh Young nagyobb 3D-s adatkészleteket dolgoz fel a Moiré vetítésekből, de az újabb GPU és Edge AI technológia javította a feldolgozási sebességet. Mindkét rendszer támogatja az összetett PCB-szerelvények hatékony ellenőrzését.
A Koh Young erős az SMT vizsgálatban, mert 3D mérése képes kimutatni az olyan kis hibákat, mint a 0201 sírkövezés és a forrasztási térfogat problémák. A MEK jól teljesít a THT-val és a magas alkatrészekkel, mert oldalsó kamerái képesek ellenőrizni a csatlakozókat, forrasztási kötéseket és a felülről lefelé irányuló kamerák elől rejtett területeket.
A Koh Young 3D magasság- és hangerőmérést használ a hibák azonosítására és a hamis hívások csökkentésére. A MEK mesterséges intelligencia-algoritmusokat használ a valós hibák és a NYÁK színei vagy fényvisszaverő komponensei által okozott vizuális különbségek elkülönítésére. Mindkét rendszer célja a hamis hívások csökkentése, és megakadályozza, hogy a hibás táblák átmenjenek az ellenőrzésen.
A Koh Young a KAP szoftverrel ellenőrző programokat hoz létre CAD-adatokból, és automatikusan beállítja a vizsgálati paramétereket. A MEK egy személyre szabható alkatrészkönyvtárat használ, amely lehetővé teszi a mérnökök számára, hogy jobban szabályozzák a világítási és ellenőrzési beállításokat. Mindkét rendszer támogatja a MES integrációt SECS/GEM és IPC-CFX szabványokon keresztül.
Mind a Koh Young, mind a MEK globális műszaki támogatást és pótalkatrész-szolgáltatásokat nyújt. A Koh Young regionális támogató központokat és távdiagnosztikát használ, míg a MEK regionális forgalmazókon és integrációs partnereken keresztül dolgozik. A vásárlóknak vásárlás előtt össze kell hasonlítaniuk a helyi mérnökök válaszidejét, a pótalkatrészek elérhetőségét és a szervizszint-szerződéseket (SLA).
Értékelési dimenzió | Koh Young | MEK (Marantz) | Működési hatás |
|---|---|---|---|
Alapvető technológia | Valódi 3D Moaré interferometria | 5D/3D többszögű sztereoszkópikus | Meghatározza az abszolút mérési és vizuális ellenőrzési képességet. |
SMT hibarögzítés | Kivételes (mikrokomponensek) | Erős | Kritikus a nagy sűrűségű mobil és orvosi PCBA-k számára. |
THT / Tall Components | Mérsékelt (árnyékbeli korlátozások) | Kivételes (9 kamerás rendszer) | Teljesítményt diktál vegyes technológiájú és ipari táblákon. |
Hamis hívási sebesség | Közel nulla (térfogati adatok) | Alacsony (AI-szűrős) | Közvetlenül befolyásolja a kézi utómunkálatok szűk keresztmetszetét és a hatékony átvitelt. |
Programozási módszer | AI automatikus programozás (KAP) | Testreszabható könyvtár alapú | Befolyásolja az NPI (New Product Introduction) sebességét és a kezelői képzést. |
Z-tengely hézag | Szabványos SMT távolság | Magas hézag opciók | Meghatározza a masszív hűtőbordákkal vagy relékkel rendelkező táblák vizsgálatának képességét. |
Az alapvető koncepcionális döntés a merev folyamatvezérlés és az agilis alkalmazkodóképesség közötti választáson alapul. A Koh Young technológia alkalmazása az abszolút metrológia iránti elkötelezettséget jelenti. Ez egy olyan döntés, hogy megmérjük a tábla minden fizikai méretét, hogy garantáljuk a könyörtelen ipari szabványoknak való megfelelést. Ez a merev vezérlés olyan környezetben szükséges, ahol egyetlen hiba elfogadhatatlan, mint például a repülőgépgyártás vagy az orvosi gyártás.
Ezzel szemben a MEK technológia bevezetése a rugalmasság előtérbe helyezését jelenti. Ez egy olyan döntés, amely egy rendkívül alkalmazkodó vizsgálati folyamat kiépítésére irányul, amely képes kezelni a kiszámíthatatlan termékkeverékeket, a nehéz THT-komponenseket és a különböző táblaelrendezéseket. A gyártóknak gépválasztásukat közvetlenül a domináns gyártási valóságukhoz kell igazítaniuk. Egy nagy volumenű, azonos okostelefon-paneleket futtató létesítménynek szigorú szabványosításra van szüksége, míg a heti ötven különböző terméket építő szerződéses gyártónak agilis gyártási képességekre van szüksége.
Egyik gép sem univerzálisan jobb minden gyártási környezetben. Az optimális választás teljes mértékben az adott tábla összetettségétől, az SMT és a THT összetevők arányától, valamint az iparági megfelelőségi követelmények szigorúságától függ. Válassza a Koh Youngot, ha létesítménye kritikus fontosságú, nagy sűrűségű SMT táblákat gyárt, ahol az abszolút 3D mérés és a zárt hurkú folyamatvezérlés kötelező az autóipari vagy egészségügyi szabványok teljesítéséhez. Válassza a MEK-et, ha egy nagy keverékű szerződéses gyártóüzemet üzemeltet, amely különféle laptípusokkal, nehéz THT-komponensekkel foglalkozik, és egy rendkívül sokoldalú, gyors átállásra képes rendszerre van szüksége.
Állítsa össze a legbonyolultabb, meghibásodásra hajlamos PCB-szerelvényeiből egy próbatételt, amely referenciaszabványként szolgálhat.
Ütemezzen be élő bemutatókat mindkét gyártóval, hogy futtassa a benchmark táblákat, és rögzítse a tényleges programozási időt.
Mérje meg a hamis hívások arányát és a kilépési arányt az élő teszt során, hogy kiszámítsa az adott termékmix valódi effektív áteresztőképességét.
Vizsgálja át gyári alapterületét és hálózati infrastruktúráját, hogy biztosítsa a kompatibilitást a kiválasztott gép fizikai lábnyomával és MES integrációs követelményeivel.
V: A Koh Young többutas Moiré interferometriát használ az abszolút 3D térfogati mérések rögzítésére minden alkatrészről és forrasztásról. A MEK sokoldalú 5D/3D többlátószögű sztereoszkópikus kamerarendszereket alkalmaz, amelyek kiválóan alkalmasak az összetett geometriák és rejtett kötések mindenirányú világítással történő vizsgálatára.
V: A MEK általában jobban teljesít a THT-alkalmazásoknál. Rendszereik alulról felfelé irányuló vizsgálati lehetőségeket, modularitást kínálnak a hullámforrasztó vonalakhoz, valamint nagy távolságú, több látószögű oldalkamerákat, amelyek árnyékinterferencia nélkül ellenőrzik a magas alkatrészeket és a nehézipari csatlakozókat.
V: Igen. Mindkét márka teljes mértékben támogatja a modern gyári integrációs szabványokat, beleértve az IPC-CFX és a SECS/GEM protokollokat. Megkönnyítik a zökkenőmentes gépek közötti kommunikációt, lehetővé téve az AOI számára, hogy valós idejű adatokat vigyen vissza a forrasztópaszta-ellenőrző és -felvevő berendezésbe.
V: Igen. Noha az abszolút Moiré metrológia helyett sztereoszkópikus képalkotást használnak, fejlett algoritmusaik és nagy felbontású felülről lefelé néző kameráik pontosan észlelik a mikrohibákat, a sírkövezést és az áthidalást a sűrűn tömörített felületi szerelvényeken.
V: A Koh Young a vizuális értelmezés helyett szigorú, objektív térfogatmérésekkel minimalizálja a hamis hívásokat. A MEK csökkenti a hamis hívások számát azáltal, hogy fejlett szűrő algoritmusokat használ, amelyek megtanulják megkülönböztetni a tényleges szerkezeti hibákat az ártalmatlan vizuális anomáliáktól, például a forrasztómaszk változó színétől.
