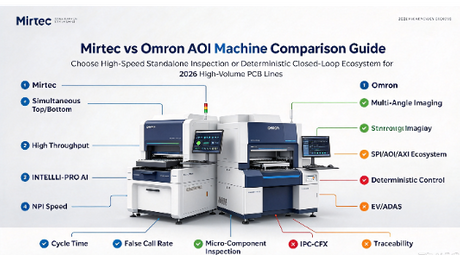

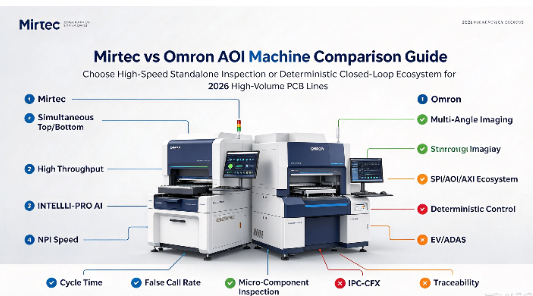

A nagy sűrűségű nyomtatott áramköri lapok (PCBA-k) az elektromos járművekben (EV), a fejlett vezetőt segítő rendszerek (ADAS) és a repülőgép-szektorban a hagyományos automatizált optikai ellenőrzést (AOI) a töréspontig sodorják. Az alkatrészek zsugorodása és a zsúfolt táblaelrendezések a hamis hívásokat és a ciklusidő szűk keresztmetszeteit a vonal hatékonyságát komoly fenyegetéssé teszik. A nagy volumenű gyártóknak egyensúlyba kell hozniuk a hibamentes termelést az agresszív átviteli célokkal. A rossz ellenőrzési architektúra kiválasztása elkerülhető mikrohibákhoz vezet a terepen, vagy hatalmas kézi átdolgozáshoz vezet az algoritmikus téves pozitív eredményekből.
Az AOI gép szerkezeti kapuőrként szolgál a felületre szerelhető technológia (SMT) vonalon. Átkapcsolja a forrasztópaszta ellenőrzést (SPI) és a háttérellenőrzést, az áramköri teszteléssel (ICT) együttműködve a kártya megbízhatóságának biztosítása érdekében. Az elektromos teszteken átmenő táblák még mindig elrejthetik a szélső forrasztási kötéseket, amelyek a hőciklus hatására meghibásodnak. A szerkezeti érvényesítés kötelező. Ez az értékelés lebontja, hogy a Mirtec vs Omron AOI Machine ökoszisztémák hogyan kezelik a 2026-os termelési valóságot, különös tekintettel a hardverre, a mesterséges intelligencia szoftverére és a gyári integrációra.
Átbocsátóképesség vs. ökoszisztéma: A Mirtec a nyers áteresztőképességben és a ciklusidő csökkentésében jeleskedik az egyidejű felső/alsó ellenőrzés révén, míg az Omron dominál az SPI-t, AOI-t és AXI-t összekötő zárt hurkú, hibamentes ökoszisztémákban.
AI érettség: A Mirtec 2026 INTELLI-PRO platformja agresszív mesterséges intelligencia által vezérelt hibaosztályozást és gyors programozást kínál az új termékbevezetéshez (NPI).
Precíziós célzás: Az Omron nagy felbontású képalkotását kifejezetten a szigorú megfelelőségi iparágakhoz (autóipar/orvosi) szabták, ahol az abszolút átláthatóság és a korábbi adatok modellezése nem alku tárgya.
Döntéshajtó: A választás azon múlik, hogy a gyártósor az önálló ellenőrzési sebességet és a gyors átállásokat vagy a mély, gépek közötti (M2M) folyamatvezérlést részesíti előnyben.
Tartalomjegyzék
Az AOI gép kiválasztása többet igényel, mint az ellenőrzési sebesség összehasonlítása. A gyártóknak figyelembe kell venniük a ciklusidőt, a kis alkatrészek ellenőrzését, a hamis hívások arányát és a gyári integrációt.
Az AOI gépnek lépést kell tartania az SMT vonallal. Ha az elhelyezés 20 másodpercig tart, de az ellenőrzés 35 másodpercet vesz igénybe, az AOI a termelés szűk keresztmetszetévé válik. Hasonlítsa össze a FOV rögzítési sebességét, a képfeldolgozási időt és a tábla mozgási idejét az átviteli sebesség kiértékelésekor.
A modern PCBA-k gyakran használnak 0201 metrikus komponenseket és sűrű elrendezéseket. A magas kondenzátorok és csatlakozók árnyékokat hozhatnak létre, amelyek elrejtik a közeli alkatrészeket. A 3D vetítés és a több látószögű kamerák segítenek pontosabban megvizsgálni ezeket a nehéz területeket.
A magas téves hívásarány (FCR) növeli a kézi ellenőrzést és lelassítja a gyártást. Ezenkívül kimerítheti a kezelőt, és növelheti a valódi hibák kihagyásának kockázatát. A stabil algoritmusok és az AI-szűrés csökkentheti a szükségtelen hamis hívások számát, miközben fenntartja a hibaészlelést.
A modern AOI gépeknek kapcsolódniuk kell a MES-hez és más termelési rendszerekhez. Az IPC-CFX támogatás lehetővé teszi a vizsgálati adatok megosztását a gyárban a hozamfigyelés, a hibakövetés és a folyamatfejlesztés érdekében.
Tényező | Mit kell ellenőrizni |
|---|---|
Ellenőrzési sebesség | Ciklusidő és FOV rögzítési sebesség |
Kis alkatrészek | 0201 metrikus és sűrű PCB ellenőrzés |
Hamis hívások | FCR és AI szűrés |
3D ellenőrzés | Árnyékcsökkentés és magasságmérés |
Integráció | IPC-CFX és MES kompatibilitás |
A Mirtec a nagy sebességű ellenőrzésre és a rövidebb ciklusidőkre összpontosít. Az olyan rendszerek, mint az MV-6TB, egyidejűleg ellenőrizhetik a PCBA tetejét és alját. Ezzel szükségtelenné válik a tábla megfordítása vagy egy második AOI gép használata, így az ellenőrzési folyamat lépést tart a nagy sebességű SMT vonalakkal.
Főbb hardverjellemzők
Jellemző | Fő előny |
|---|---|
Felső és alsó ellenőrzés | Csökkenti az ellenőrzési ciklus idejét |
15 MP-25 MP kamerák | Részletes PCB képeket rögzít |
Oldalsó szögű kamerák | Érzékeli a rejtett forrasztási kötéseket és a J-vezetékeket |
3D Moaré vetítés | Méri a forrasztás magasságát és térfogatát |
Lineáris hajtásrendszer | Csökkenti a rezgést a gyors szkennelés során |
A Mirtec az INTELLI-PRO platformot használja a hibaosztályozás javítására és a kézi programozás csökkentésére. A mély tanulás segít elkülöníteni a valódi hibákat a nyomtatott áramköri lapok színének, vetemedésének és összetevőinek normál eltéréseitől. Az AI-alapú OCR a bonyolult komponensjelöléseket is képes olvasni, míg a CAD-alapú automatikus programozás segít gyorsabban létrehozni az új termékek ellenőrző programjait.
Fő szoftver előnyei
AI-alapú hibaosztályozás
Kevesebb felesleges hamis hívás
AI által továbbfejlesztett komponens OCR
Gyorsabb CAD-alapú programozás
Rövidebb NPI beállítási idő
Az architektúrája Omron AOI gép az abszolút pontosság és a determinisztikus minőségellenőrzés köré épül. Az Omron kifinomult, több szögből álló képrögzítéssel és fejlett világítási szekvenciával közelíti meg az árnyékolási problémát. Több, különböző szögből fáziseltolásos rojtokat kivetítő projektor segítségével a rendszer a tábla árnyékmentes 3D modelljét rekonstruálja. Ez a képesség szükségesnek bizonyul összetett geometriák, sűrűn tömörített RF árnyékolások vagy közvetlenül a magas csatlakozók mellett elhelyezett mikrokomponensek vizsgálatakor.
A teljes átláthatóság ilyen szintje az elektromos járművek és az ADAS gyártását célozza meg. A szigorúan szabályozott autóipari ágazatokban egyetlen megszökött hiba a fékrendszer vagy az autonóm navigációs egység katasztrofális meghibásodásához vezethet. A hardverspecifikációk és a mély nyomon követhetőségi jellemzők nulla hibás termékeket biztosítanak. Minden forrasztási kötés magasságát, térfogatát és területét megmérik, rögzítik, és a tábla sorozatszámához kötik. Ez megváltoztathatatlan digitális minőségi rekordot biztosít a megfelelőségi ellenőrzésekhez és a garanciális igényekhez.
Az Omron ahelyett, hogy teljes mértékben a fekete doboz mesterséges intelligenciára hagyatkozna a döntéshozatalban, az algoritmikus stabilitásra helyezi a hangsúlyt. A rendszer rendkívül stabil, determinisztikus algoritmusokat használ a többszörös gyártási futtatás során megismételhető pontosság érdekében. A szabályozott iparágak mérnökei előnyben részesítik a determinisztikus modelleket, mert matematikailag pontosan tudják bizonyítani, hogy egy gép miért hibásodott meg egy adott kötésben. A döntéshozatali logika átláthatósága ösztönzi a kiváltó okok elemzését és a folyamatérvényesítést.
Az Omron az SPI, AOI és AXI rendszereket gépek közötti (M2M) kommunikáción keresztül kapcsolja össze a jobb folyamatirányítás érdekében. Az SPI ellenőrzi a forrasztópasztát, az AOI a látható alkatrészeket és a forrasztási kötéseket, míg az AXI a rejtett hibákat észleli a BGA-k és BTC-k alatt. Az ellenőrzési adatok megosztásával ezekben a rendszerekben a gyártók korábban azonosíthatják a folyamatváltozásokat, kijavíthatják az elhelyezési problémákat, és javíthatják az első menetes hozamot. Közvetlen értékelés: Mirtec vs Omron AOI gép
A Mirtec egyidejű felső és alsó ellenőrzést alkalmaz, hogy csökkentse a kezelési időt és növelje az áteresztőképességet, így alkalmassá teszi nagy mennyiségű gyártásra. Az Omron több látószögű képalkotást és több kivetítőt használ, amelyek több ellenőrzési időt igényelhetnek, de jobb láthatóságot biztosítanak a sűrű és összetett alkatrészek körül. A Mirtec kiválóan alkalmas laposabb, egységes táblákhoz, míg az Omron inkább az összetett táblákra összpontosít, ahol fontos a részletes 3D ellenőrzés.

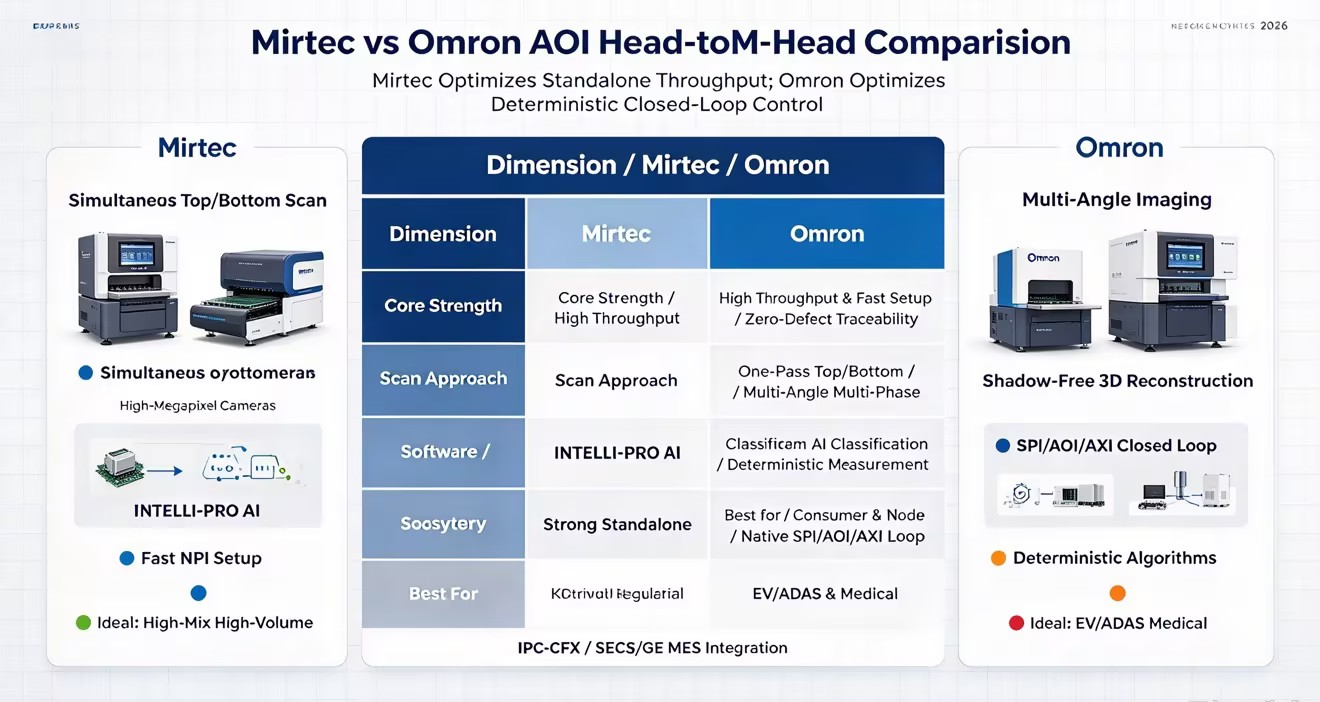

Műszaki összehasonlító mátrix: Mirtec vs Omron | ||
Értékelési metrika | Mirtec AOI építészet | Omron AOI architektúra |
|---|---|---|
Alapfilozófia | Maximális áteresztőképesség és gyors váltás. | Hibamentes pontosság és determinisztikus vezérlés. |
Ellenőrzési sebesség | Kivételesen gyors (egyidejű felső/alsó). | Mérsékelt (Több látószögű, többfázisú rögzítés). |
Hibaosztályozás | Agresszív mesterséges intelligencia és mély tanulás (INTELLI-PRO). | Determinisztikus algoritmusok szerkezeti logikával. |
Ökoszisztéma integráció | Erős önálló csomópont szabványos MES-kapcsolatokkal. | Mély natív M2M hurok Omron SPI/AXI-val. |
Ideális környezet | Nagy keverékű, nagy volumenű fogyasztói/ipari elektronika. | Szigorúan szabályozott autóipar (EV/ADAS), orvosi és űrrepülés. |
Árnyékolás enyhítése | Oldalsó szögű kamerák és 3D moaré vetítés. | Többprojektoros fáziseltolásos peremrekonstrukció. |
A két gyártó szoftverfilozófiája jelentősen eltér egymástól. A Mirtec az AI agresszív integrációját szorgalmazza a gyors döntéshozatal érdekében. A neurális hálózat megbirkózik a funkcionális, de enyhén oxidált forrasztási kötés és a valódi hidegforrasztási hiba megkülönböztetésével. Ez drasztikusan csökkenti a folyamatmérnök programozási terheit, lehetővé téve számukra, hogy az ellenőrzési küszöbértékek módosítása helyett a soroptimalizálásra összpontosítsanak.
Az Omron a determinisztikus, adatalapú folyamatvezérlésre összpontosít. Míg az Omron mesterséges intelligenciát használ bizonyos feladatokhoz, mint például az OCR és a kezdeti hangolás, a magmérés abszolút geometriai adatokon alapul. A NYÁK vetemedésének és az alkatrészek színváltozatainak kezelésekor a Mirtec mesterséges intelligencia folyékonyan alkalmazkodik a vizuális különbségekhez. Az Omron a fizikai Z-tengely kompenzáció és a szigorú 3D topológiai leképezés révén kezeli a vetemedést. Ez biztosítja, hogy a mérés matematikailag igaz maradjon a hordozó meghajlásától függetlenül.
A telepítési stratégia értékeléséhez a szélesebb SMT-vonalat kell megvizsgálni. A Mirtec erőteljes önálló csomópontként működik. Hatékonyan csatlakozik a régebbi MES platformokhoz olyan szabványos protokollokon keresztül, mint a SECS/GEM vagy MQTT, és megfelel az IPC-CFX szabványnak. Kiváló választás egy meglévő, vegyes gyártókból álló termékcsaládba való beillesztéshez anélkül, hogy komoly szoftverjavítást igényelne.
Az Omron ereje megnő, ha egy teljes Omron SPI/AOI/AXI sorozat részeként alkalmazzák. A natív M2M kommunikáció kiküszöböli a harmadik féltől származó interoperabilitás súrlódásait. Míg az Omron integrálódik a nem natív SMT-berendezésekkel, a szoftver-ökoszisztéma legmélyebb értéke a teljes ellenőrzési lánc ellenőrzése során nyílik meg. Más piacvezetőkkel, például a Sakival és a Viscom-mal versenyezve a Mirtec nyeri az önálló sebességet és az AI alkalmazkodóképességét. Az Omron keményen versenyez a teljes folyamatirányítás és az autóipari szintű nyomon követhetőség terén.
A 3D AOI gép telepítése többet jelent, mint új hardver hozzáadása. A kezelői képzés, a kalibrálás és a szoftverintegráció egyaránt befolyásolhatja az ellenőrzés pontosságát és a gyártás stabilitását.
A Mirtec mesterséges intelligencia rendszere és az Omron csatlakoztatott ellenőrző platformja egyaránt megfelelő képzést igényel. Az üzemeltetőknek meg kell érteniük a hibák eredményeit, az ellenőrzési eljárásokat és a rendszerbeállításokat, hogy elkerüljék a helytelen felülírásokat vagy a figyelmen kívül hagyott figyelmeztetéseket.
A rezgések és a hőmérséklet-változások idővel hatással lehetnek a kamerákra, projektorokra és a Z-tengely méréseire. A rendszeres kalibrálás segít megőrizni az ellenőrzési pontosságot, és megakadályozza a téves hívások és a nem fogadott hibák előfordulását.
Az AOI hibakódokat a gyártás megkezdése előtt megfelelően hozzá kell rendelni a gyári MES-hez. A hálózati teljesítménynek támogatnia kell a nagy 3D-s ellenőrző fájlokat is anélkül, hogy lassítaná az adatátvitelt vagy az áttekintő állomásokat.
Állítson be egyértelmű szállítói SLA-kat a technikai támogatáshoz.
Tesztelje az AOI-t tényleges gyártási táblákkal.
Az AOI hibakódokat leképezheti a MES-re.
Új szoftver bevezetése szakaszosan.
Rendszeres Z-tengely kalibrálás ütemezése.
Indítson benchmark tesztet a létesítmény legbonyolultabb, nagy sűrűségű PCBA-jával, hogy érvényesítse mindkét szállító követeléseit a tényleges hamis hívásdíjakkal szemben.
Vizsgálja meg a jelenlegi MES infrastruktúrát az IPC-CFX adatfeldolgozásra és a zárt hurkú visszacsatolásra való készenlét meghatározásához.
Értékelje a meglévő SMT-vonal összetételét annak eldöntéséhez, hogy egy önálló, nagy sebességű csomópont vagy egy teljes ökoszisztéma-felújítás biztosítja-e a legjobb működési összehangolást.
Mindkét szállítótól megköveteli, hogy élőben mutassa be NPI programozási munkafolyamatát, időzítve a folyamatot a CAD importálástól a stabil ellenőrzési receptig.
V: A Mirtec a maximális áteresztőképességre és a gyors beállításra helyezi a hangsúlyt a mesterséges intelligencia által vezérelt hibaosztályozás és az egyidejű felső/alsó szkennelés segítségével. Az Omron a rendkívül determinisztikus, hibamentes pontosságra és a mély gépek közötti (M2M) ökoszisztémák integrációjára összpontosít, így ideális a szigorú szabályozási környezetekhez.
V: A valódi egymenetes ellenőrzés szükségtelenné teszi a táblát mechanikusan megfordítani vagy egy második gépen átvezetni. Az optikai adatok mindkét oldalról történő egyidejű rögzítése drasztikusan csökkenti a kezelési időt és a teljes ciklusidőt, megakadályozva, hogy az ellenőrző csomópont szűk keresztmetszetet okozzon a nagy sebességű elhelyezési vonalakban.
V: Igen, az Omron berendezései támogatják az olyan szabványos ipari protokollokat, mint az IPC-CFX és a SECS/GEM a harmadik féltől származó integrációhoz. A legfejlettebb zárt hurkú visszacsatolási funkciók azonban, amelyek dinamikusan állítják be a vizsgálati paramétereket az upstream adatok alapján, akkor működnek a legzökkenőmentesebben, ha natív módon párosítják az Omron SPI és AXI rendszerekkel.
V: Az Omron általában jobban megfelel az elektromos járművek és az ADAS gyártásához. Ezek az ágazatok megkövetelik az abszolút hibamentes megfelelést és a megváltoztathatatlan nyomon követhetőséget. Az Omron determinisztikus 3D modellezése, árnyékmentes, több látószögű képalkotása és mély előzményadatok követése tökéletesen illeszkedik a szigorú autóipari szabályozási auditokhoz.
V: A modern mesterséges intelligencia mélytanuló neurális hálózatokat használ, amelyek több millió képre vannak kiképezve, hogy megértsék a kontextuális eltéréseket. A merev térfogati küszöbökön alapuló csatlakozás meghibásodása helyett az AI felismeri a forrasztómaszk színének, vetemedésének vagy kisebb oxidációjának elfogadható eltéréseit, kiszűri a hamis pozitívakat, miközben észleli a valódi szerkezeti hibákat.
V: A rutin karbantartás magában foglalja a Z-tengely rendszeres kalibrálását tanúsított műtermékek felhasználásával, hogy megakadályozzák a gyári rezgések okozta mérési eltolódást. Ezenkívül meg kell tisztítani az optikai lencséket és a kivetítő ablakait, ellenőrizni kell a lineáris meghajtó kenését, és figyelemmel kell kísérni a LED-es világítási tömbök leromlását a következetes képrögzítés érdekében.
