A nagy sűrűségű Surface Mount Technology (SMT) gyártásban a téves hívások és a hibák pénzügyi hatásai exponenciálisan elkerülhetők az alkatrészek miniatürizálásával. A 0201m és 01005 alkatrészek elhelyezésekor a mérnöki és minőségügyi csapatok küzdenek azért, hogy az ellenőrzési teljesítményt abszolút pontossággal kiegyensúlyozzák. A régi automatizált optikai ellenőrző (AOI) rendszerek nagymértékben támaszkodnak a kézi küszöbhangolásra. Ez a kezelő fáradtságához, következetlen hibaosztályozáshoz és termelési szűk keresztmetszetek kialakulásához vezet az új termék bevezetése (NPI) során.
Ezen szűk keresztmetszetek feloldásához ki kell értékelni a következő generációs 3D AOI platformokat. Ez az elemzés összehasonlítja a Pemtron és a SAKI architektúrák optikai hardverét, mesterséges intelligencia által vezérelt szoftver-ökoszisztémáit és működési valóságát. Értékeljük, hogy a különböző vetítési technológiák és gépi tanulási modellek hogyan befolyásolják a hibaészlelést a gyárban. Megtudhatja, hogy melyik rendszer illeszkedik legjobban az adott gyártási környezethez, így csapata optimalizálhatja a sorsebességet a minőségellenőrzés feláldozása nélkül.
A hardver felépítése határozza meg az alapvonal pontosságát: A Pemtron fejlett színmintázatú Moiré 3D vetítést használ a rendkívül részletes forrasztási kötések profilalkotásához, míg a SAKI a merev portálstabilitást és a nagy sebességű képrögzítést hangsúlyozza a következetes ismételhetőség érdekében.
Az AI megvalósítása eltérő hatókörben: Mindkét platform kihasználja a gépi tanulást, de az alkalmazásuk eltérő – a Pemtron nagy hangsúlyt fektet az automatikus programozásra és az NPI beállítási idejének csökkentésére, míg a SAKI az AI által vezérelt hibaszűrést helyezi előtérbe a hamis hívások arányának minimalizálása érdekében.
Kompromisszumok az áteresztőképesség és a felbontás között: E rendszerek közötti választáshoz a gép látómezőjét (FOV) és a kamera felbontási képességeit (pl. 12MP vs. 25MP) össze kell hangolni az adott vonalsebesség és alkatrészsűrűség követelményeivel.
Intelligens gyári készenlét és zárt hurkú szinergia: Mindkét rendszer támogatja az Ipari 4.0 szabványokat (IPC-CFX, Hermes), de a meglévő forrasztópaszta-ellenőrző (SPI) és automatizált röntgensugár-ellenőrző (AXI) rendszerekkel való zökkenőmentes integrációjuk valódi zárt hurkú folyamatvezérlést diktál.
Tartalomjegyzék
Az AOI-rendszereknek egyensúlyban kell lenniük a hamis hívások és a nem fogadott hibák között. A túl sok hamis hívás növeli a kézi ellenőrzést és a kezelői munkaterhelést, míg az elmulasztott hibák minőségi problémákhoz és garanciális költségekhez vezethetnek. A gyártóknak tesztelniük kell az AOI rendszereket valódi gyártási kártyákkal, hogy megbizonyosodjanak arról, hogy képesek csökkenteni a téves riasztásokat, miközben továbbra is észlelik a forrasztógolyókat, az áthidalást és az elégtelen forrasztást.
Az AOI ellenőrzési sebességének meg kell egyeznie az SMT sor többi részével, hogy elkerülje a gyártási szűk keresztmetszetek. A nagyobb látómező (FOV) több alkatrészt is megvizsgálhat egyszerre, és csökkentheti a ciklusidőt, de a képminőségnek és a Z-tengely pontosságának stabilnak kell maradnia. A gyártóknak egyensúlyba kell hozniuk a FOV-t, az ellenőrzési sebességet és a PCB összetettségét a rendszer kiválasztásakor.
A Fast New Product Introduction (NPI) segít a gyártóknak a gyakori termékváltoztatások kezelésében. A modern AOI rendszerek képesek ODB++ vagy Gerber adatokat importálni, azonosítani az alkatrészeket, és automatikusan létrehozni az alapvető ellenőrzési beállításokat. Ez csökkenti a kézi programozást, és napokról órákra lerövidítheti a beállítási időt.

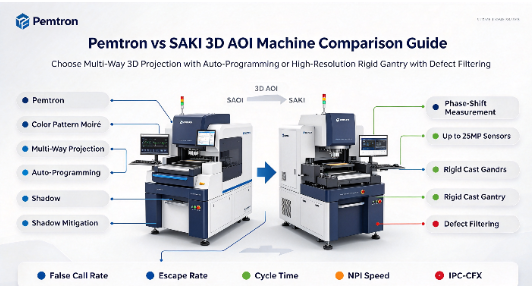

A értékelésekor Pemtron vs SAKI AOI rendszer a fő különbség az optikai rögzítési módszereikben rejlik. A Pemtron nagymértékben támaszkodik a többirányú vetítésre és a színes mintázatú Moiré technológiára. Ez a megközelítés több szögből precíz rácsmintákat vetít a nyomtatott áramköri lapra. Amikor ezek a fényminták ívelt forrasztószalagokhoz vagy alkatrésztestekhez érnek, a vonalak deformálódnak. A kamera rögzíti ezt az alakváltozást, a szoftver pedig a rács fáziseltolódása alapján kiszámítja a pontos magasságot és térfogatot.
Ez a többvetítési stratégia kiváló az árnyékhatások kiküszöbölésében. A magas alkatrészek, például az elektrolit kondenzátorok, relék vagy nagy csatlakozók gyakran megakadályozzák, hogy a fény elérje a szomszédos mikropasszív elemeket. Négy vagy nyolc különböző szögből kivetítve a Pemtron biztosítja, hogy minden forrasztóanyag megfelelő megvilágítást kapjon. Ez megakadályozza a holtfoltok kialakulását, és lehetővé teszi a pontos 3D profilalkotást még a sűrűn lakott táblaterületeken is.
A SAKI a 12 MP-től 25 MP-ig terjedő nagyfelbontású kamerákat kombinálja a fáziseltolásos mérési technológiával a kis alkatrészek, például a 0201m vizsgálatához. A telecentrikus lencsék segítenek megőrizni a pontos méréseket a teljes látómezőn (FOV), lehetővé téve a rendszer számára, hogy egyensúlyba hozza az ellenőrzési sebességet a mikroelemekhez és forrasztásokhoz szükséges részletekkel.
A stabil gépszerkezetek segítenek megakadályozni, hogy a vibráció befolyásolja az AOI képminőségét. A SAKI merev portálkialakítással javítja a stabilitást a nagy sebességű szkennelés során, míg a Pemtron lineáris motorokat és precíziós kódolókat használ a sima mozgás érdekében. Mindkét kialakítás támogatja az ismételhető ellenőrzést, de különböző megközelítéseket alkalmaznak a vibráció és a mozgás szabályozására.
A Pemtron mesterséges intelligencia segítségével gyorsítja fel a New Product Introduction (NPI) beállítását. A szoftver importálja a CAD-adatokat, azonosítja a komponenscsomagokat, és automatikusan alkalmazza a megfelelő ellenőrzési beállításokat. A mérnököknek csak át kell tekinteniük és módosítaniuk kell a javasolt paramétereket, miközben a rendszer tanulhat ezekből a változtatásokból, hogy javítsa a jövőbeni programozást és csökkentse a beállítási időt.
Míg a Pemtron a programozási oldalra összpontosít, a SAKI AOI Systems elsősorban a mesterséges intelligencia kiszűrésére használja a gyártás során fellépő hibákat. A SAKI neurális hálózatait több millió valós forrasztáson edzi. A mesterséges intelligencia megérti a kritikus hiba és a jóindulatú anomália közötti finom vizuális különbségeket, és úgy működik, mint egy tapasztalt emberi ellenőr.
A változó fluxusmaradványok gyakran téves, elégtelen forrasztási riasztásokat váltanak ki a régi gépeken. A SAKI mesterséges intelligencia felismeri a fluxus textúráját és visszaverődési mintáit. Elnyomja a riasztást, lehetővé téve a tábla áthaladását a kezelő beavatkozása nélkül. A gépi tanulás ezen célzott alkalmazása közvetlenül támadja a hamis hívások arányát, felszabadítva a minőségellenőrző személyzetet, hogy a tényleges folyamateltérésekre összpontosítsanak, ahelyett, hogy a szellemhibákat üldöznék.
A magas csatlakozók, kondenzátorok és RF-pajzsok árnyékokat hozhatnak létre, amelyek elrejtik a közeli kis alkatrészeket a felülről lefelé tartó kamerák elől. A fejlett 3D AOI rendszerek oldalsó szögű kamerákat és többirányú világítást használnak ezeknek a területeknek az ellenőrzésére. Ez javítja a forrasztási kötések láthatóságát és csökkenti a holtfoltokat a nagy sűrűségű táblákon.
A kis alkatrészek, például a 0201m és a 01005 nagy felbontású ellenőrzést igényelnek. A 3D AOI rendszerek precíz Z-tengely méréseket használnak a kis magasságváltozások és hibák, például a sírkövezés észlelésére. Ez segít megakadályozni, hogy a rossz forrasztási csatlakozások a következő gyártási szakaszba kerüljenek.
A 3D AOI rendszerek a forrasztási hézag térfogatát, magasságát és alakját mérik ahelyett, hogy csak azt ellenőriznék, hogy van-e forrasztóanyag. Ez segít észlelni az elégtelen forrasztást, a túl sok forrasztást és az esetleges áthidalásokat, amelyeket 2D vizsgálattal nehéz lehet látni. A pontos 3D mérés az IPC-A-610 Class 3 ellenőrzési követelményeit is támogatja.

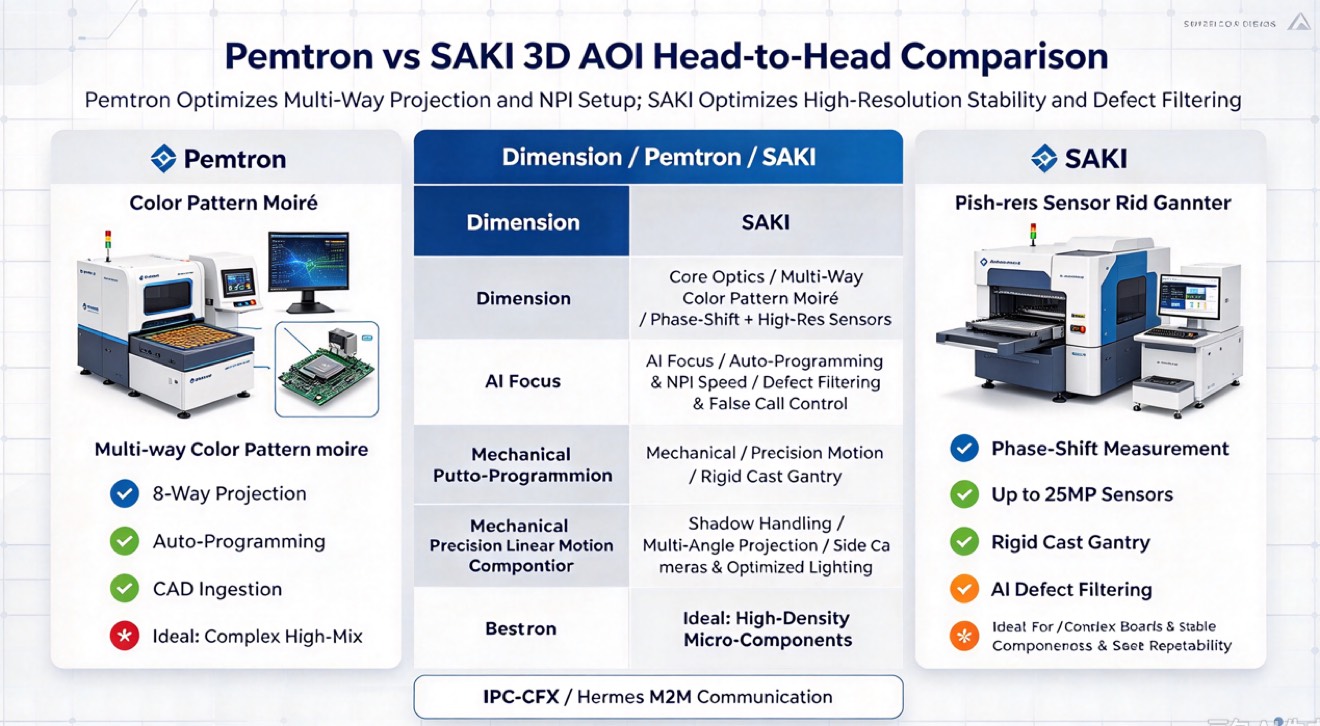

Az értékelési folyamat leegyszerűsítése érdekében az alábbi táblázatok lebontják a modern 3D AOI platformok által alkalmazott alapvető felépítési különbségeket és konkrét hibaészlelési stratégiákat.
Funkció / képesség | Pemtron 3D AOI architektúra | SAKI 3D AOI architektúra |
|---|---|---|
Elsődleges 3D technológia | Színes minta Moaré vetítés (többirányú) | Fáziseltolás mérés nagyfelbontású érzékelőkkel |
Kamerafelbontás | Nagy sebességű CMOS (általában 12 MP - 15 MP) | Ultra-nagy felbontású opciók (akár 25 MP-ig) |
Mechanikai szerkezet | Precíziós lineáris motorok, egyenletes mozgásvezérlés | Nehéz, merev öntött portál a maximális stabilitás érdekében |
AI fókuszterület | Automatikus programozás, CAD bevitel, NPI sebesség | Hibaszűrés, hamis hívás-elnyomás |
Árnyékcsökkentés | A 8 irányú vetítés megszünteti a holtfoltokat | Oldalsó kamerák és optimalizált világítási szögek |
Hibatípus | Észlelési kihívás | 3D AOI megoldási stratégia |
|---|---|---|
Sírkövezés (01005) | Az alkatrész túl kicsi a 2D élészleléshez. | A Z tengelyű magasságleképezés mikron szintű emelést észlel. |
Elégtelen sarokfilé | A sirályszárny ólom mögé rejtve. | A többszögű vetítés a vezeték mögött világít. |
Coplanarity Issues (BGA) | A hibák teljesen el vannak rejtve a csomagolás alatt. | A csomag felső felületének dőlésszögének Z-tengely mérése. |
Fluxus pooling | A tényleges forrasztás tükröződését utánozza. | Az AI neurális hálózatok osztályozzák a fluxus textúrát a forrasztással szemben. |
A Pemtron és a SAKI támogatja az M2M kommunikációs szabványokat, mint például az IPC-CFX és a Hermes. Ezek a szabványok lehetővé teszik az AOI gépek számára, hogy valós időben megosszák a hibaadatokat a MES-szel és más gyártóberendezésekkel. Ez segít a mérnököknek nyomon követni a minőségi trendeket, korábban azonosítani a gyártási problémákat, és csökkenteni a felesleges selejt mennyiségét.
Az SPI, AOI és AXI adatok összekapcsolása segít a gyártóknak gyorsabban megtalálni a PCB hibák forrását. Az SPI ellenőrzi a forrasztópasztát, az AOI észleli a látható hibákat, az AXI pedig ellenőrzi a rejtett forrasztási kötéseket, például a BGA alattiakat. Ezen adatok megosztása a gyártósoron keresztül gyorsabb problémamegoldást és jobb folyamatirányítást tesz lehetővé.
A rendszeres kalibráció segít az AOI gépeknek megőrizni az ellenőrzési pontosságot az idő múlásával. A por, a hőmérséklet-változások és a gyengébb LED-világítás befolyásolhatja a kamerákat és a Z-tengely méréseit. A modern rendszerek automatikus kalibrációs eszközöket használnak a kamera fókuszának, megvilágításának és 3D-s méréseinek beállításához, így csökkentve a mérési eltolódást és a hamis hívásokat.
Az áttekinthető szoftverfelületek és a megfelelő képzés segít a kezelőknek a hibák pontosabb áttekintésében. A modern AOI rendszerek képesek megjeleníteni a 3D hibákat, referenciaképeket és kiemelt problémás területeket, például megemelt vezetékeket vagy forrasztóhidakat. Ez megkönnyíti a hibák megértését, csökkenti a kezelő fáradtságát, és javítja az ellenőrzések következetességét a különböző műszakokban.
A megfelelő ellenőrző platform kiválasztásához a gépek képességeit az adott gyártási kihívásokhoz kell igazítani. Kövesse az alábbi lépéseket az értékelés véglegesítéséhez:
Vizsgálja át az aktuális hibaadatokat annak megállapítására, hogy az elsődleges probléma a programozási idő vagy az algoritmus érzékenysége.
Biztosítsa mindkét szállítónak a legösszetettebb, nagy sűrűségű gyártási táblát, és mérje le a tényleges NPI programozási idejét a semmiből.
Vizsgálja meg a portálrendszerek fizikai felépítési minőségét, és figyelje meg, hogy a vibráció hogyan befolyásolja a kép tisztaságát a szükséges maximális vonalsebesség mellett.
Győződjön meg arról, hogy a kiválasztott rendszer sikeresen tudja-e leküldeni és lekérni az adatokat a meglévő SPI-gépekről és a MES-hálózatról az IPC-CFX szabványok segítségével.
V: A Moiré vetítés precíz rácsmintákat vet a táblára. Amikor a rács átesik az ívelt forrasztószalagokra vagy magas alkatrészekre, a vonalak deformálódnak. A kamera rögzíti ezt a deformációt, a szoftver pedig fáziseltolásos algoritmusok segítségével számítja ki az objektum pontos 3D magasságát és térfogatát, rendkívül pontos topográfiai adatokat biztosítva.
V: A 25 MP-es kamera hatalmas mennyiségű részletet rögzít egyetlen képen. Ez lehetővé teszi a gép számára, hogy nagy látómezőt (FOV) tartson fenn, miközben a 0201m és 01005 komponensek mikroszkopikus részleteit is feloldja. Nagy ellenőrzési sebességet biztosít anélkül, hogy feláldozná a mikrohiba-észleléshez szükséges felbontást.
V: Az SMT ellenőrzéshez az optikai fejnek gyorsan kell mozognia és hirtelen le kell állnia. Ez a mozgás kinetikus energiát és rezgést generál. A merev, nehéz portál azonnal elnyeli ezt a vibrációt. Ez megakadályozza, hogy a fényképezőgép lencséje remegjen képrögzítés közben, kiküszöböli az elmosódást, és biztosítja a következetes, megismételhető méréseket.
V: A mesterséges intelligencia neurális hálózatokat használ, amelyek milliónyi valós forrasztási kötésre vannak kiképezve. Megtanul különbséget tenni a kritikus hibák és az ártalmatlan vizuális anomáliák között, mint például a változó fluxusmaradványok vagy a párna enyhe elszíneződése. Azáltal, hogy felismeri ezeket a jóindulatú mintákat, az AI elnyomja a riasztást, megelőzve a hamis hívást.
V: Az IPC-CFX egy iparági szabványos gépek közötti (M2M) kommunikációs protokoll. Lehetővé teszi, hogy az AOI gép a valós idejű hibaadatokat zökkenőmentesen megosszák más berendezésekkel, például SPI-gépekkel, pick-and-place szerelőkkel és gyári MES-szoftverekkel, lehetővé téve az automatizált zárt hurkú folyamatvezérlést és a fejlett elemzést.
V: Igen. A fejlett rendszerek többirányú kivetítők és oldalsó látószögű kamerák használatával enyhítik az árnyékokat. A tábla több különböző szögből történő megvilágítása biztosítja, hogy a fény elérje a magas alkatrészeket, lehetővé téve a rendszer számára, hogy pontosan profilozza a szűk, nagy sűrűségű helyeken található kisebb passzív elemeket.
