magyar  |
ICT-MLS1200
I.C.T
| Mennyiség: | |
|---|---|
| PCB vágógép – Gyengéd pontosság a táblaleválasztásban
A csendes összeszerelési helyiségben, ahol minden mozdulatnak következménye van, a PCB vágógép szándékos nyugalommal mozog. A tábla rögzítve van, csendes biztonságban tartja, miközben a penge igény szerint csúszik vagy leesik. A sebesség a kéz irányítása alatt folyik, se nem kapkodva, se nem tétovázva. A kör alakú és egyenes pengék közötti tér finoman eltolódik, hogy megfeleljen a horony változó mélységének; Még ha az alkatrészek átnyúlnak ezen a keskeny vonalon, semmilyen remegés nem zavarja őket. Mindenekelőtt az anyagon belüli erő szinte semmire csökken, így a forrasztási kötések elkerülik a hangtalan töréseket, amelyeket a durvább módszerek gyakran okoznak. A csúszó vagy maró típusú LED-es táblavágó gép szétszórhatja a finom port, szükségtelenül felmelegítheti a levegőt, és állandó figyelmet kérhet, ennek ellenére ez a V-vágású út tisztább, hűvösebb és egyszerűbb marad. Ez azoknak felel meg, akik nem pusztán a deszkák felosztására törekszenek, hanem megőrzik azt, amit gondosan ráépítettek.
Az ICT a V-vágású gépek öt különböző formáját kínálja, amelyek mindegyike úgy van kialakítva, hogy megfeleljen a gyártás egy adott pillanatának:
A standard kézi modell a szerény igényekre is egyszerű gazdaságossággal válaszol.
A többlapátos szeparátor a hosszú LED-szerelvényeket szakaszos érzékenységgel kezeli.
A guillotine típus gyors, levegővel vezérelt felbontást biztosít a szilárdabb tábláknak.
A mozgatható penge kialakítás sok horonyprofilhoz csúsztatást tesz lehetővé.
A többkés elrendezés kiterjeszti a hatótávolságát bármilyen hosszúságú deszkára.
| Jellemző

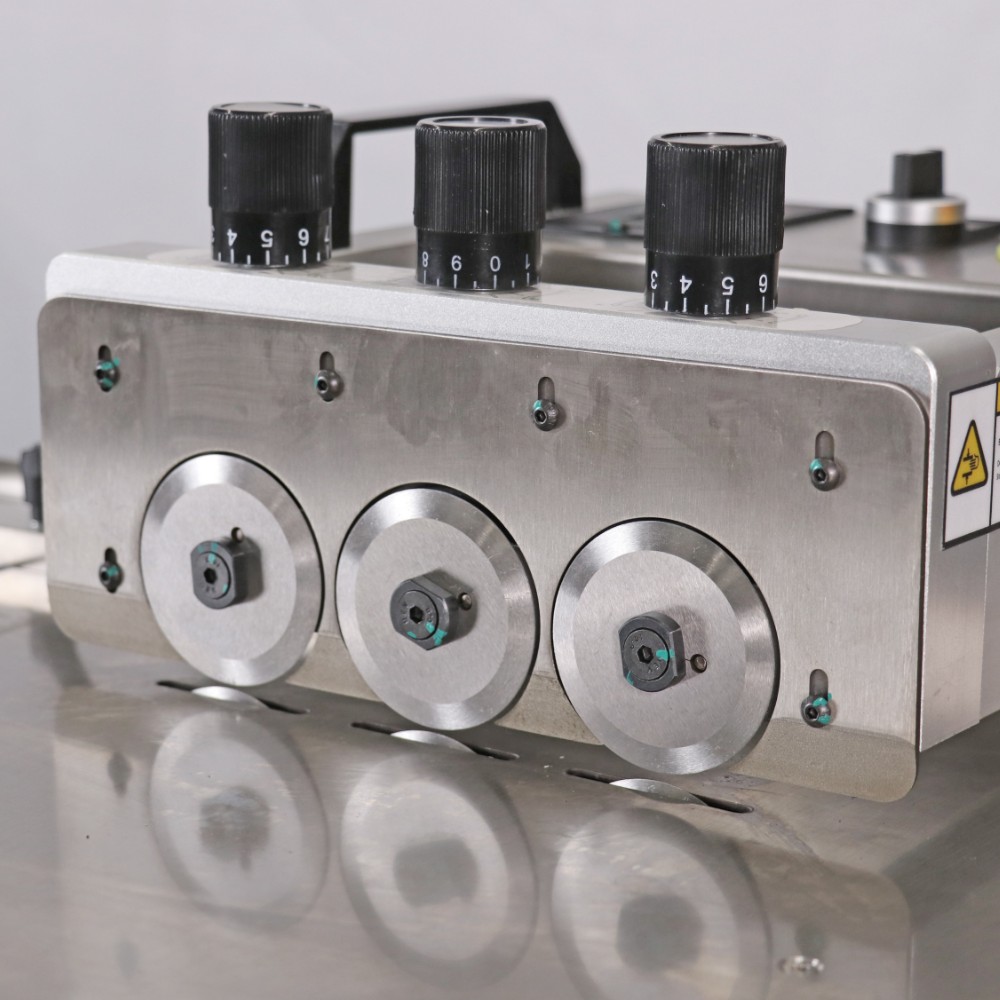

Több lapátos LED-elválasztó
A többpengéjű PCB vágógép hat kör alakú pengét három figyelmes csoportba gyűjt, amelyek mindegyike ugyanazon a csendes V-horony mentén várja a sorát. Az első a táv negyven százalékát teszi meg, a második követi, hogy újabb negyvenet szerezzen, a harmadik pedig sietve teljesíti a maradékot. Mivel az egyes szakaszok csak egy rövid szakaszt fednek le, a feszültség, amely egyébként összegyűlhetne a táblán, nyolcvan százalékkal csökken; Az alumínium hordozók és a LED-szalagok laposak maradnak, nem zavarják az egyszeri súlyos vágások által gyakran okozott vetemedés.
A tajvani forrásokból származó pengék több mint egy évig kibírják a folyamatos használatot, és többször élesednek, amikor a széle megpuhul. A kétfrekvenciás lézermérés 0,02 mm-re korlátozza a csúcs mozgását, így a minőség még több ezer szétválasztáson is megmarad. A rozsdamentes platformok 1,2 vagy 2,4 méteresre nyúlnak, amikor hosszabb táblák érkeznek; a felső és alsó lapátok finom pontossággal beállíthatók; egyedi blokkok bölcső változó szélességű. A LED-gyártás magas, folyamatos ritmusában ez a gép megőrzi a felületet és az alatta lévő szerkezetet.
Guillotine típusú V-Cut gép
A guillotine PCB vágógép egy tiszta mozdulattal leereszkedik, levegővel vezérelve, ereje 180 mikrofeszültség alatt marad, így a forraszanyag egészben marad, és a közeli alkatrészek nem szenvednek kárt. A legszélén találkozik a V-horonnyal, így csak 0,3 mm marad a penge és az alkatrész között, míg a 60 mm-es magasságig ellenállás nélkül halad át. Nem fordul el a kerék, nem emelkedik a súrlódás; a por nem sodródik, a szén nem ülepedik, és fémmaradvány alig jelenik meg.
Minden vágáshoz elegendő egy másodperc, amelyet a lábkapcsoló hív meg; a penge biztonságosan visszahúzódik, pozíciója szabályozott. Hatmillió ciklus telik el, mire a penge figyelmet kér, és egy enyhe csiszolás helyreállítja az élét. Az FR4 táblákkal dolgozó gyárak, vagy azok, ahol a levegőnek tisztának kell maradnia, az éleknek pedig élesnek kell lenniük, ebben a kialakításban stabil társat találnak – gyorsak, tiszták és figyelmesek a jó munka által megkövetelt csendes rendre.
Move-Blade (Csúszó) V-Cut gép
A mozgatható pengéjű PCB vágógépben a kezelő keze irányítja a csúszást, beállítva a tempót és a kések közötti intervallumot is, hogy kövesse a horony adott mélységét. A tábla mozdulatlanul áll, így a vágási keresztmetszetben 34 mm-re emelkedő alkatrészek biztonságban maradnak minden elmozdulástól vagy feszültségtől.
A nyomás alacsony marad, nem keletkeznek repedések a forraszanyagon vagy az aljzaton. A keret szilárdan áll, állandóságot kínál; a pengék szokatlan igényekhez alakítják magukat, ha kérik. Mérsékelt méretű műhelyekben, új tervek korai kipróbálásakor, vagy olyan helyeken, ahol az egyszerű eszközöket részesítik előnyben a bonyolultakkal szemben. Az irányítás közvetlensége lehetővé teszi minden táblának a saját figyelem pillanatát, így a szétválasztás tisztán, megfontoltan és a napi egyenletes termelési ritmushoz igazodva jelennek meg.
| Specifikáció
| Kézi paraméterek | Egylapátos V-vágású gép, | többlapátos LED-elválasztó | Guillotine típusú V-vágású gép, | mozgatható penge (csúsztatható) V-vágású gép, | több csoportos pengével ellátott PCB V-vágású gép |
|---|---|---|---|---|---|
| Művelet típusa | Kézi (kézi csúsztatható) | Kézi (kézi nyomás) | Manuális (pneumatikus lábkapcsoló) | Kézi (állítható csúsztatható) | Kézi (több csoportos push) |
| Penge beállítása | 1 kör alakú + 1 egyenes penge | 6 kör alakú penge (3 csoport felül/alsó) | Egyetlen egyenes guillotine penge | 1 kör alakú + 1 egyenes (állítható rés) | Több kör alakú pengecsoport (egyedi többkés) |
| PCB hossz | 0-350 mm | Korlátlan (1,2 m / 2,4 m platformokkal) | 0-330 mm | 0–350 mm (tipikus) | Korlátlan vagy nagyon hosszú (platformfüggő) |
| NYÁK vastagsága | 0,8-5 mm | 0,2-5 mm | 0,3-5 mm | 0,8-5 mm | 0,2–5 mm (több csoportra jellemző) |
| Vágási módszer | Egymenetes csúszó | 3 fázisú (40% + 40% + 20%) | Egy lövéssel lefelé vágás | Egyszeri menet állítható mélységgel | Több csoportos szekvenciális vágás |
| Legjobb alkalmazás | Általános NYÁK, prototípusok, közepes mennyiség | Hosszú LED szalagok, alumínium PCB-k, nagy térfogatú LED | FR4 táblák, tiszta/pormentes élek | Vegyes komponensek, rugalmas V-mélység | Extra hosszú vagy széles PCB-k, nagy hatékonyságú elválasztás |
| SMT vonali berendezések listája
Az ICT komplett SMT-sorokat állít össze, amelyekben a rakodók, nyomtatók, szerelők, visszafolyó kemencék, AOI-rendszerek, szállítószalagok és PCB-vágógépek csendes egymásutánban kapcsolódnak egymáshoz. Az U-alakú elrendezések még szűk helyekre is kompromisszumok nélkül illeszkednek. Az egész rendszer növeli a hatékonyságot, csökkenti a hibákat, és stabilan tartja a minőséget az autóipari, LED-es és fogyasztói elektronikai munkák során. Az útmutatás az első tervtől a végső beállításig terjed, így a sorok azonnal elkezdődnek, és szükségtelen szünet nélkül folytatódnak.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Kulcsrakész, teljes automata SMT összeszerelő sor |
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI ellenőrző gép | Vizsgálja meg a PCBA-t a visszafolyó sütő mögött. |
| Videó az ügyfelek sikeréről
2025 elején Peter mérnök Üzbegisztánba utazott, és tizenhat napig az ügyfél gyárában maradt, és gondos figyelemmel kísérte a telepítést és az oktatást. A megrendelés egy teljes SMT-sort tartalmazott autómotorokhoz és alkatrészekhez: 5151-es automata nyomtató, szerelő, L8-as reflow sütő, AOI, NG/OK ürítő, BGA átdolgozó állomás, járókés-leválasztó, forrasztópaszta keverő, fordító szállítószalag és tartóelemek. A helyszűke U-alakú elrendezést igényelt, amit az IKT tervezett és kivitelezett. Péter végigvezette a csapatot az egyes lépéseken egészen addig, amíg egyedül nem dolgoztak, és távozása pillanatától kezdve zökkenőmentesen és egyenletesen termeltek.
| Szerviz és képzési támogatás
Az ICT teljes körű szolgáltatást és képzést biztosít minden NYÁK-vágógéphez és a hozzá csatlakozó sorokhoz. A mérnökök távoli telephelyekre utaznak, precízen telepítenek, bemutatják a használatot, és megtanítják az üzemeltetést, a karbantartást, a hibakeresést és a folyamat finomítását. Ezek a foglalkozások csendes önbizalmat építenek, így a csapatok habozás nélkül kezelhetik a felszerelést. Ezt követően a támogatás továbbra is a közelben marad – telefonon, e-mailen vagy távoli kapcsolaton keresztül –, és gyorsan válaszol a kérdésekre, és lerövidíti az állásidőt. Az ilyen gondoskodás lehetővé teszi a gyártás késedelem nélküli megkezdését, és az első táblák áthaladása után is biztosan folytatható.
| Ügyfélbeszámolók
Az ügyfelek csendes elismeréssel beszélnek az ICT-mérnökökről – világos tudásukról, türelmükről és folyamatos jelenlétükről a képzés során. Nagyra értékelik a PCB vágógépet megbízható teljesítménye, a táblák kíméletes kezelése és a tartós pengék miatt. A gondos csomagolás és a biztonságos szállítás gyakran dicséretben részesül, mivel a gépek egészben és készen érik el a gyárakat. A kérdésekre adott gyors, átgondolt válaszok idővel erősítik a bizalmat. Sokan megjegyzik, hogy a berendezés jól működik, és a támogatás még az első használat után is megbízható marad.
| Tanúsítványok és szabványok
A PCB-vágógép CE-jelöléssel rendelkezik a biztonság érdekében, az anyagok RoHS-megfelelése, az ISO9001 minőségbiztosítási rendszerek, valamint számos szabadalom védi a formatervezési mintákat. Ezek a tanúsítványok megerősítik a teljesítmény, a környezetvédelem és a következetes gyártás nemzetközi szabványainak való megfelelést. A gyárak bizalommal fogadják őket, tudván, hogy minden gép megfelel a biztonságos, felelősségteljes működés bevizsgált követelményeinek.
| Az ICT vállalatról és a gyárról
Az ICT saját kutatást és termelést folytat a kínai Dongguanban, 89 alkalmazottal, köztük 20 mérnökkel. 2012 óta a növekedés folyamatos; 72 országban több mint 1600 ügyfél támaszkodik megoldásaira. Az 12000 m²-es létesítmény szigorú ellenőrzést és teljes minőségbiztosítási rendszert követ, így minden gép megbízhatóan érkezik. Az egyablakos támogatás – a tervezéstől a telepítésen, a képzésen és a folyamatos gondozáson át – segít az ügyfeleknek gyártósorok létrehozásában, finomításában és fenntartásában szerte a világon.
