SMT PCB Loader Unloader
I.C.T
| Mennyiség: | |
|---|---|
| Erőátviteli PCB Vákuum Magazin Rakodó

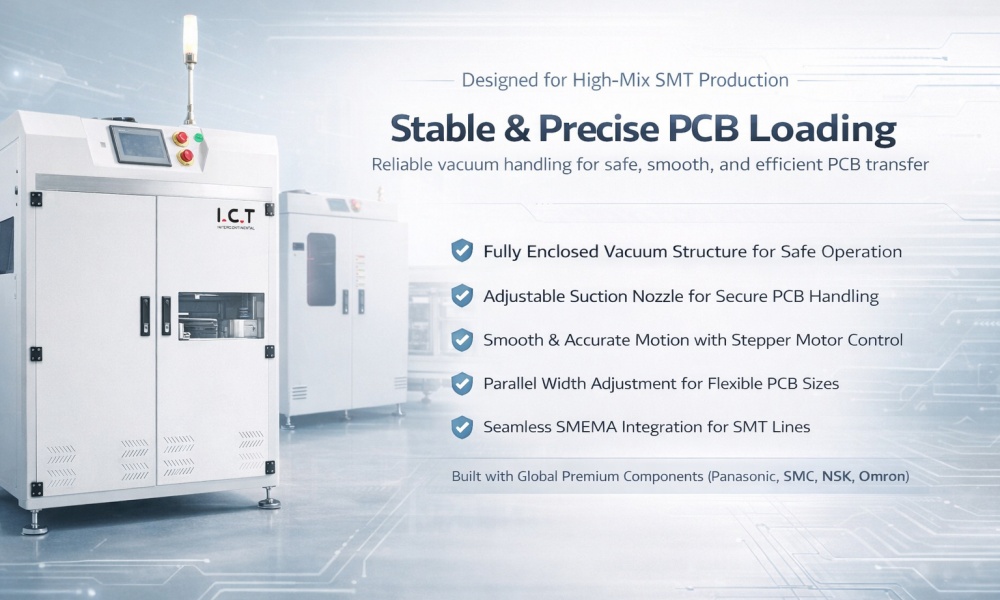

A Transmission PCB Vacuum Magazine Loader létfontosságú eszköz minden automatizált SMT gyártósoron. A PCB-k figyelemreméltó pontosságú kezelésére tervezték, így biztonságos és hatékony szállítást biztosít egyik állomásról a másikra. Az állítható szívóvezérléssel a rakodó automatikusan alkalmazkodik a különböző méretű és vastagságú nyomtatott áramköri lapokhoz, garantálva a megbízható kezelést. A rakodó nagy sebességű működése minimálisra csökkenti az állásidőt, lehetővé téve a zökkenőmentes gyártási folyamatot. Az SMEMA-integrációval zökkenőmentesen kommunikál más berendezésekkel, hozzájárulva az egységes és hatékony munkafolyamathoz. Ez a tartósra épített rakodó tökéletes a nagy volumenű gyártósorokhoz, amelyek megbízható és tartós teljesítményt igényelnek.
| Fejlett vákuum és szorító technológia
A Transmission PCB Vacuum Magazine Loader gondoskodik arról, hogy minden PCB-t a lehető legnagyobb gondossággal és pontossággal szállítsanak. A vákuumos szívórendszer garantálja a biztonságos kezelést, megelőzve az átviteli folyamat során bekövetkező károkat. A részletekre való odafigyelés javítja a gyártás minőségét és minimalizálja a hibákat, biztosítva, hogy csak a legjobb termékek kerüljenek a sor végére.
Ennek a rakodógépnek a szívórendszere teljesen állítható, így a PCB méretek és vastagságok széles skálájához alkalmazkodik. Akár kicsi, akár nagy deszkákat kezel, a rakodó megfelelő szívóerőt biztosít a biztonságos és hatékony szállítás érdekében. Ez a sokoldalúság ideálissá teszi a különféle PCB-típusokkal rendelkező gyártósorokhoz.
Nagy sebességű képességeivel a Transmission PCB Vacuum Magazine Loader gyors ütemben tartja a gyártósort. A műveletek közötti leállások minimalizálásával biztosítja a gyártási ciklus zökkenőmentes lefutását, növeli a teljesítményt és csökkenti a hatékonyságot. A rakodó hatékony működése növeli a gépsor általános termelékenységét.
A rakodót úgy tervezték, hogy zökkenőmentesen integrálható legyen más SMT berendezésekkel, beleértve a pick-and-place gépeket, a visszafolyó kemencéket és az ellenőrző rendszereket. Az SMEMA interfészen keresztül a Transmission PCB Vacuum Magazine Loader könnyedén kommunikál más gépekkel, biztosítva a zökkenőmentes, megszakítás nélküli gyártási folyamatot és csökkentve a kézi beavatkozás szükségességét.
A Transmission PCB Vacuum Magazine Loader testreszabható, állítható funkciókkal, amelyek lehetővé teszik, hogy tökéletesen illeszkedjen bármilyen gyártósor konfigurációhoz. Függetlenül attól, hogy gyárának helye korlátozott, vagy nagy, kiterjedt elrendezésű, ez a rakodó az Ön egyedi igényeihez igazítható, így biztosítva, hogy gyártási folyamata optimalizálva maradjon.
| Specifikáció
| Item | Translational Vacuum Loader | Vacuumand Magazine Loader | ||
|---|---|---|---|---|
| Modell | VL330 | VL460 | VL1200 | VM330 |
| Méret (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| PCB méret (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (testreszabható) | 50 × 50 ~ 450 × 330 |
| PCB kapacitás | 400 db (0,6 mm vastag) | 400 db (0,6 mm vastag) | 100 db (0,6 mm vastag) | 400 db (0,6 mm vastag) |
| Ciklusidő | kb. 12 másodperc vagy adja meg | kb. 12 másodperc vagy adja meg | kb. 15 másodperc vagy adja meg | kb. 12 másodperc vagy adja meg |
| Irányító rendszer | PLC | PLC | PLC | PLC |
| Hatalom | Max 150 VA | Max 150 VA | Max 150 VA | Max 150 VA |
| Légi ellátás | 4-6 bar, 10 l/perc | 4-6 bar, 10 l/perc | 4-6 bar, 10 l/perc | 4-6 bar, 10 l/perc |
| Szállítási magasság | 900 ± 20 mm (testreszabható) | 900 ± 20 mm (testreszabható) | 900 ± 20 mm (testreszabható) | 900 ± 20 mm (testreszabható) |
| PCB irány | Balról jobbra vagy jobbról balra | Balról jobbra vagy jobbról balra | Balról jobbra vagy jobbról balra | Balról jobbra vagy jobbról balra |
| Kommunikáció | SMEMA (be és ki) | SMEMA (be és ki) | SMEMA (be és ki) | SMEMA (be és ki) |
| Tápegység | 1 fázisú AC 220 V 50/60 Hz (opció: 110 V–380 V) | 1 fázisú AC 220 V 50/60 Hz (opció: 110 V–380 V) | 1 fázisú AC 220 V 50/60 Hz (opció: 110 V–380 V) | 1 fázisú AC 220 V 50/60 Hz (opció: 110 V–380 V) |
| Súly | 130 kg | 150 kg | 380 kg | 120 kg |
| Opció | Automatikus szélességbeállítás | Automatikus szélességbeállítás | Automatikus szélességbeállítás | Automatikus szélességbeállítás |
| Kapcsolódó SMT berendezések
A teljes kulcsrakész SMT gyártósor felépítéséhez az ICT kompatibilis gépek teljes skáláját kínálja. Megoldásaink között megtalálhatók az automata nyomtatók, , nagy sebességű kiszedő és behelyező gépek, , visszafolyató sütők , , AOI rendszerek , szállítószalagok, depanelizátorok és NYÁK-lerakó gépek . Minden berendezést úgy terveztek, hogy zökkenőmentesen működjön együtt, segítve az ügyfeleket hatékony, helytakarékos elrendezések, például U-alakú vonalak létrehozásában, amelyek illeszkednek a szűk gyári padlókhoz, miközben megőrzik a magas teljesítményt.
| Sikeres ügyfélprojekt Szaúd-Arábiában
2025-ben ICT mérnökök ellátogattak egy szaúd-arábiai gyárba, hogy új SMT gyártósort telepítsenek.
A fogyasztói elektronikai cikkeket gyártó ügyfél hatékony megoldást igényelt magas keverékű gyártósorához. Az ICT átfogó rendszert biztosított, beleértve a Transmission PCB Vacuum Magazine Loadert is, amelyet zökkenőmentesen integráltak a gyár meglévő berendezéseibe. A helyszűke ellenére az elrendezést úgy alakították ki, hogy beleférjen a rendelkezésre álló területbe, és 3 nap telepítés és 5 nap betanítás után a rendszer teljesen működőképes volt, javítva az ügyfél termelési hatékonyságát és csökkentve az állásidőt.
| Professzionális szolgáltatás és képzés
Az ICT-nél teljes körű támogatást nyújtunk berendezései számára, biztosítva a zavartalan működést annak teljes élettartama alatt. Csapatunk gondoskodik a telepítésről és a konfigurálásról, biztosítva, hogy minden komponens zökkenőmentesen működjön együtt. Mélyreható oktatást is kínálunk, így csapata magabiztosan kezelheti a rakodót. Ezenkívül a hét minden napján, 24 órában elérhető távoli technikai támogatásunk biztosítja, hogy bármilyen probléma azonnal megoldódjon. Rendszeres karbantartási szolgáltatások is rendelkezésre állnak, hogy berendezése hatékonyan működjön és megelőzze az állásidőt.
| Amit ügyfeleink mondanak
'A Transmission PCB Vacuum Magazine Loader kiválóan kiegészítette gyártósorunkat. Javította a kezelési hatékonyságunkat, és jelentősen csökkentette a szállítás során keletkező károkat. Az ICT által nyújtott képzés alapos volt, biztosítva, hogy a rendszert az első naptól fogva zökkenőmentesen tudjuk működtetni.' — Consumer Electronics Manufacturer, Szaúd-Arábia
'A Transmission PCB Vacuum Magazine Loader telepítése óta észrevehető teljesítménynövekedést tapasztaltunk. Meglévő gépeinkkel való zökkenőmentes integrációja az SMT gyártósorunk felbecsülhetetlen részévé tette.' – LED Manufacturer, UK
| Minőségi tanúsítványok
Az ICT berendezései megfelelnek a nemzetközi szabványoknak, és számos tanúsítvánnyal rendelkeznek:
CE tanúsítás
ISO 9001 minőségirányítás
RoHS megfelelőség
UL tanúsítás
Ezek a tanúsítványok biztosítják, hogy berendezéseink biztonságosak, megbízhatóak, és megfelelnek a globális teljesítmény- és minőségi szabványoknak.
| Az ICT-ről – Megbízható SMT-partnere
Az ICT az SMT-megoldások vezető szállítója, amely élvonalbeli berendezéseket szállít olyan iparágak számára, mint az elektronika, az autóipar és a LED-világítás. Termékpalettánkban megtalálhatók a felszedő és behelyező gépek, a visszafolyó sütők és a Transmission PCB Vacuum Magazine Loader. Az innovációra és a minőségre összpontosítva olyan berendezéseket tervezünk, amelyek nagy teljesítményt és hosszú távú megbízhatóságot biztosítanak. Globális szervizhálózatunk biztosítja, hogy ügyfeleink azonnali és hatékony támogatást kapjanak, bárhol is legyenek, így biztosítva, hogy gyártósoraik a csúcshatékonysággal működjenek.
