SM482plus
Hanwha
| Mennyiség: | |
|---|---|
| Megbízható Hanwha SMT Pick and Place Machine
A Hanwha SMT pick and place gépe megbízható teljesítményt kínál a modern elektronikai gyártáshoz. Ezek a gépek nagy sebességet és pontosságot biztosítanak, így ideálisak az SMT-vonalakhoz. A gyakori funkciók közé tartozik az azonnali látásfelismerés a gyorsabb elhelyezés érdekében, az elektromos és pneumatikus adagolók vegyes használata a költségek csökkentése érdekében, valamint az egyszerű szoftver a gyors beállításhoz. Precízen kezelik a különböző méretű nyomtatott áramköröket és alkatrészeket. Az ICT biztosítja ezeket a fejlett SMT pick and place gépeket, valamint teljes vonaltervezési, telepítési és oktatási szolgáltatásokat, hogy segítse ügyfeleit hatékony termelési rendszerek kiépítésében világszerte.
| Modell bemutatása

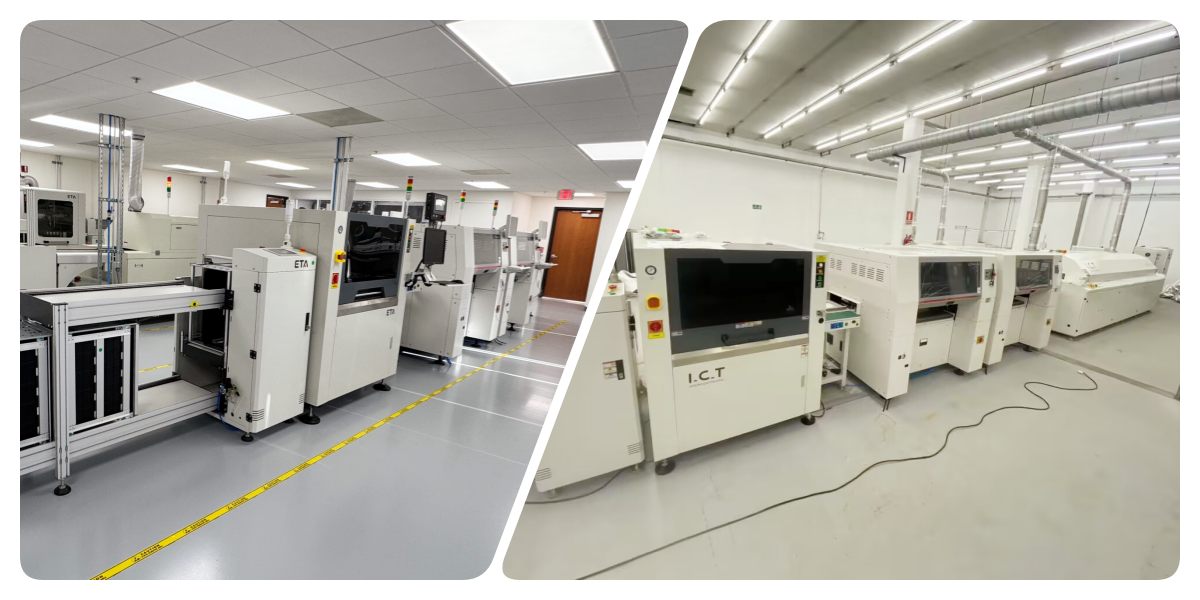

Nagy sebességű modell: SM471Plus
Az SM471Plus egy nagy sebességű SMT pick and place gép egy portálral és fejenként 10 orsóval. Akár 78 000 CPH optimális sebességet ér el, amely alkalmas olyan kis chipekhez, mint a 0402. A repülő látással jó pontosságot kínál nagy volumenű gyártáshoz olyan iparágakban, mint a fogyasztói elektronika és a mobileszközök.

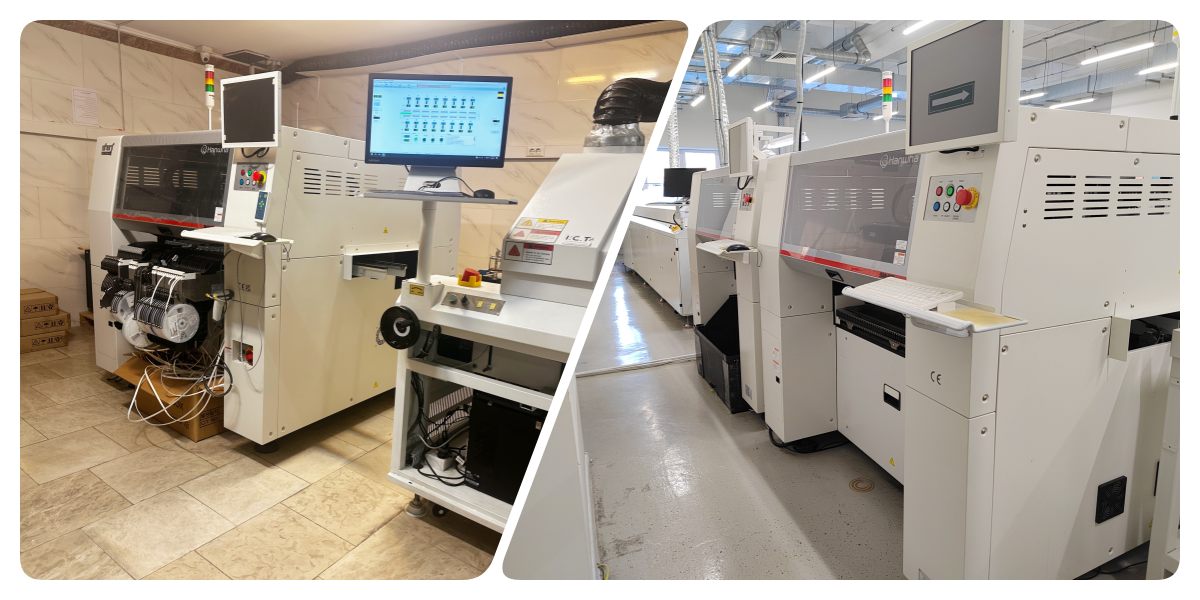

Rugalmas közepes sebességű modell: SM481Plus
Az SM481Plus rugalmas elhelyezést biztosít egy portálral és fejenként 6 orsóval. 40 000 CPH-t ér el, és nagyobb pontossággal kezeli a nagyobb alkatrészeket akár BGA/QFP-ig. Ez a modell megfelel az autóipar és a készülékgyártás különböző alkalmazási területeinek, ahol gyakoriak a változatos alkatrészméretek.

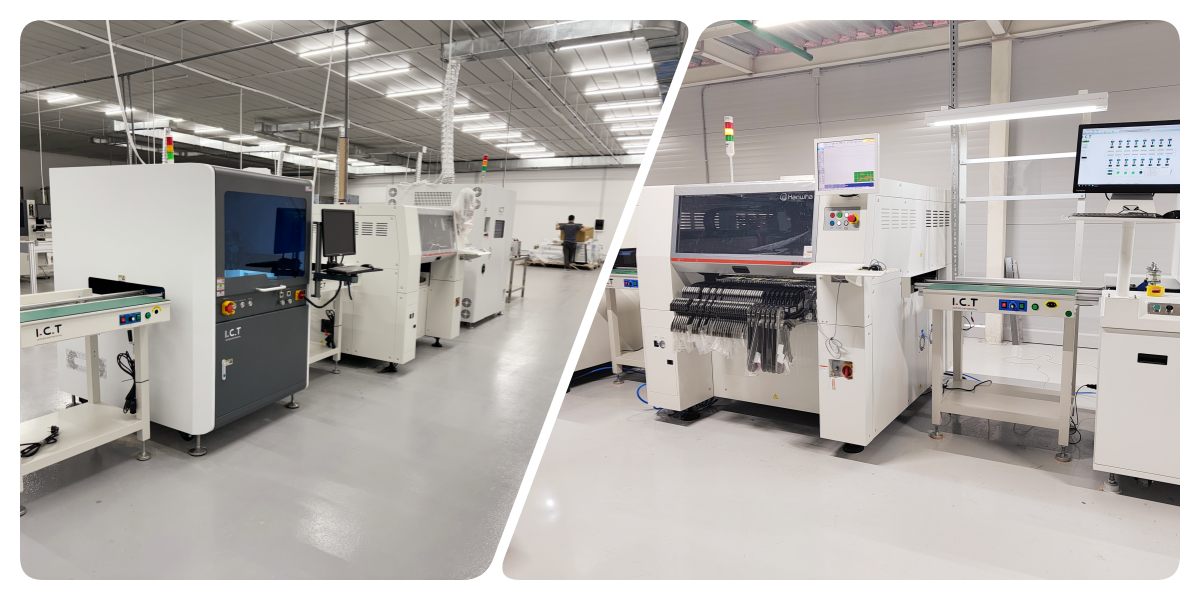

Többfunkciós modell: SM482Plus
Az SM482Plus egy sokoldalú SMT pick and place gép egy portálral és 6 orsóval. 30 000 CPH-t ad le, és remekel a furcsa alakú alkatrészek terén. Ideális a rugalmas gyártást igénylő iparágakban, mint például a világítás és az ipari elektronika, és támogatja a nagyobb NYÁK-okat 1200 mm-ig.

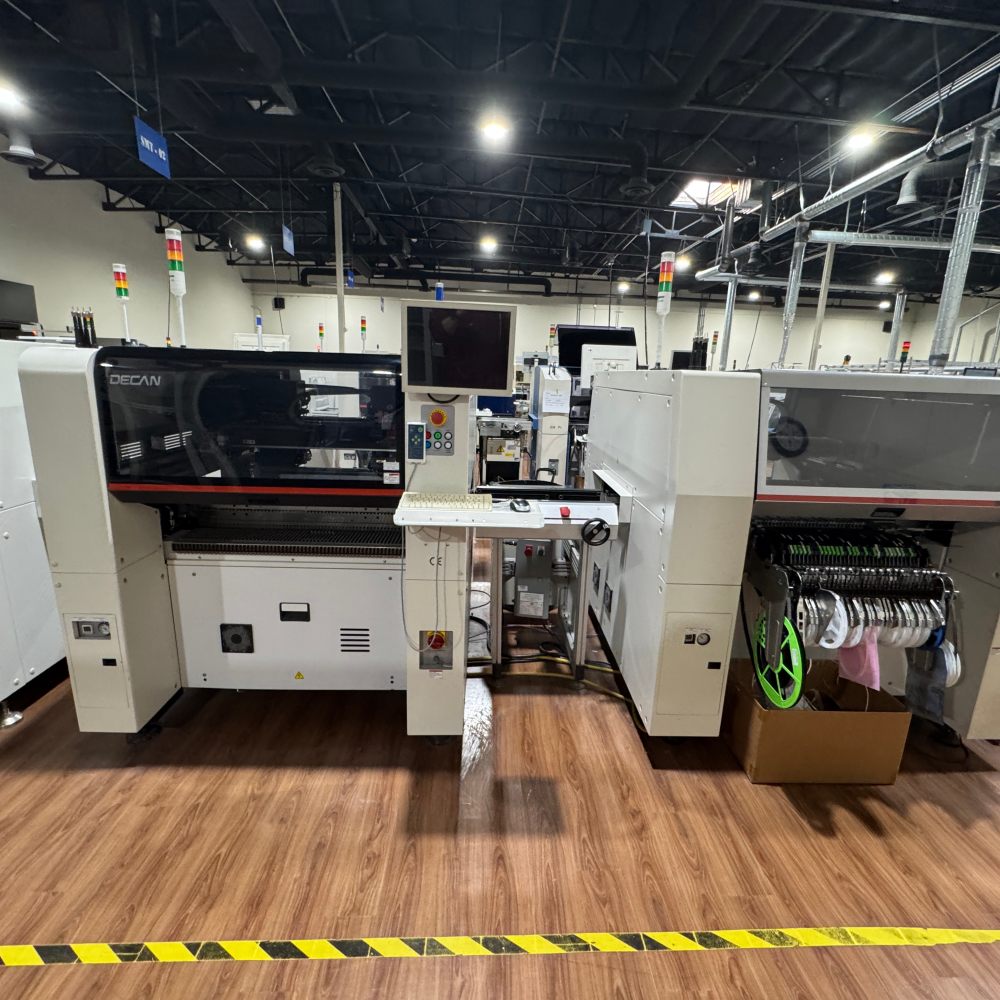

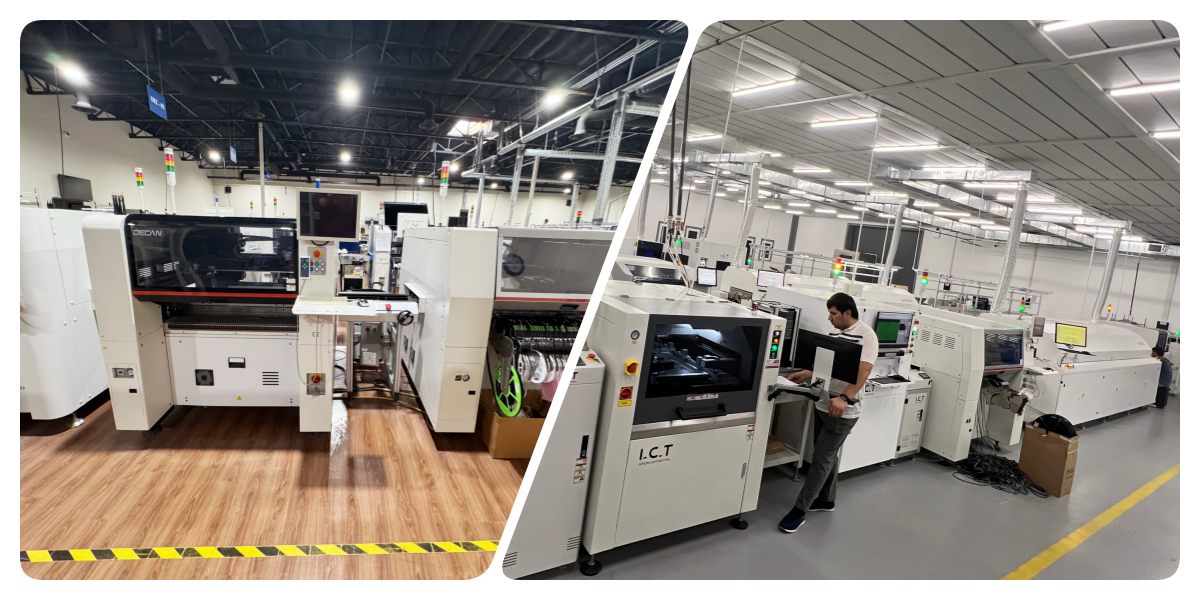

Fejlett rugalmas modell: DECAN L2
A DECAN L2 két portálral rendelkezik, fejenként 6 orsóval a többfunkciós elhelyezés érdekében. Akár 56 000 CPH-t helyez el, és 55 mm-ig széles alkatrészeket kezel. Ez a modell illeszkedik a LED-es és nagyméretű táblák gyártásához a világítás- és kijelzőiparban, kétsávos hatékonysággal.
| Specifikáció
| SM471Plus | SM481Plus | SM482Plus | DECAN L2 | paraméter |
|---|---|---|---|---|
| Elhelyezési sebesség (optimális) | 78 000 CPH | 40 000 CPH | 30.000 CPH | 56 000 CPH |
| Orsók száma | 10 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (2 portál) |
| Elhelyezési pontosság (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Elhelyezési pontosság (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Alkatrész tartomány | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, akár □55mm választható) |
| Max PCB méret (szabvány) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximális PCB-méret (opció) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Akár 1200 x 460 mm |
| Adagoló kapacitása (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Látórendszer | Repülő Vision | Stage Vision | Stage Vision | Repülő Vision |
| További SMT-vel kapcsolatos termékek
Az ICT teljes, kiváló minőségű SMT vonalakat biztosít az SMT pick and place gépen túl. Teljeskörű PCBA gyártási megoldásaink közé tartoznak a vákuumrakodók a tiszta táblakezeléshez, az automatikus forrasztópaszta nyomtatók a precíz alkalmazáshoz, a többzónás újrafolyó kemencék az erős forrasztáshoz, valamint a fejlett AOI rendszerek a hibák észleléséhez. Ezek a gépek zökkenőmentesen működnek együtt szoros, hatékony vonalakban. Ez a beállítás nagy hozamot, alacsony költséget és megbízható teljesítményt biztosít az olyan igényes iparágak számára, mint az autóipar, az orvostudomány, a világítás és a fogyasztói elektronika. A táblák készen állnak a valós használatra. Teljes tervezést és támogatást kínálunk az ideális SMT termelési rendszer felépítéséhez.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Törökország teljesen automatizált, nyomon követhető csúcskategóriás SMT-vonal. |
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Ellenőrző gép | SMT ellenőrző eszközök, mint például AOI, SPI, röntgen és stencil-ellenőrző. |
| Nyomkövethetőség | Rögzíti és nyomon követi a termelési adatokat. |
| Videó az ügyfelek sikeréről
A videóban ICT-mérnökök Tádzsikisztánba utaznak, hogy támogassanak egy LED-ügyfelet. Rögzíti a berendezések kirakodását, beleértve a két teljes SMT-sort több Hanwha SMT pick and place géppel, egy DIP-sort, egy bevonósort, egy adagolósort és egy LED-izzó-összeszerelősort. A mérnökök a helyszínen telepítik és összeszerelik a gépeket, gyakorlati képzésben részesítik a helyi személyzetet, és bemutatják a különböző LED-termékek, például izzók sikeres gyártását. A videó azzal zárul, hogy az ügyfél pozitív visszajelzést ad a gördülékeny beállításról és az elért kiváló minőségű kimenetről.
| Szerviz és képzési támogatás
Az ICT teljes körű szolgáltatást és képzést kínál az SMT berendezésekhez. Csapatunk igényelemzést, vonaltervezést, telepítést és helyszíni oktatást biztosít. A mérnökök világszerte utaznak műszaki támogatásért, biztosítva a gyors beállítást és a zökkenőmentes működést. Segítünk a folyamatoptimalizálásban és a frissítésekben is, hogy termelése hatékony és megbízható legyen.
| Ügyfélbeszámolók
Az ügyfelek dicsérik az ICT-mérnököket a professzionális és türelmes támogatásért. Szeretik a megbízható Hanwha SMT pick and place gépeket a stabil teljesítmény érdekében. A biztonságos csomagolás biztosítja a biztonságos szállítást, csapatunk pedig gyorsan válaszol a kérdésekre. Sokak szerint a képzés segít nekik gyorsan és jó eredménnyel beindítani a termelést.
| Tanúsítványok és szabványok
Az ICT olyan kulcsfontosságú tanúsítvánnyal rendelkezik, mint a CE a biztonságra, az RoHS a környezetvédelmi szabványokra és az ISO9001 a minőségirányításra. Több szabadalommal is rendelkezünk innovatív megoldásokra. Ezek biztosítják, hogy SMT pick and place gépeink és szolgáltatásaink megfelelnek a megbízhatóság és a megfelelőség globális szabványainak.
| Az ICT vállalatról és a gyárról
Az ICT egy vezető SMT-megoldás-szolgáltató, saját K+F és termelési létesítményekkel. 89 alkalmazottunk van, köztük 20 mérnök, és 2012 óta gyorsan növekedtünk. Több mint 1600 ügyfelet szolgálunk ki 72 országban, és teljes elektronikai gyártósorokat lefedünk. Üzemünk szigorú tesztelési és minőségbiztosítási rendszereket követ, hogy megbízható berendezéseket szállítson világszerte.
