ICT-1200
I.C.T
| Mennyiség: | |
|---|---|
| ICT-1200 LED stencilnyomtató áttekintése
Az ICT-1200 LED Stencil Printer egy nagy pontosságú automatikus forrasztópaszta nyomtató, amelyet LED-es és más nagy méretű termékekhez terveztek. A több mint 25 éves tapasztalattal rendelkező ICT teljes körű SMT gyári megoldást kínál, integrálva ezt a nyomtatót az ipari 4.0 és MES rendszerekkel a hibamentes gyártás érdekében. Fejlett automatizálással rendelkezik, beleértve az automatikus NYÁK-kalibrálást, a sablontisztítást és az állítható gumibetét-nyomást, így biztosítva a kiváló minőségű nyomtatást. 2021-ben több mint 1900 darabot adtak el, amely a 2. helyen áll az SMT-iparban. Ez a nyomtató importált csúcsmárkájú alkatrészeket használ a hosszú élettartam és a stabilitás érdekében. Ideális a hatékonyságra és megbízhatóságra törekvő gyártók számára, támogatja a különféle PCB-típusokat, például az LCD TV-ket és a járműelektronikát, felhasználóbarát Windows 10 interfésszel az egyszerű kezelés érdekében.
| Jellemző
Az ICT-1200 LED stencilnyomtató nagy pozicionálási pontosságot kínál ±0,015 mm-es ismételt pozicionálási és 0,03 mm-es nyomtatási pontossággal. Ez biztosítja, hogy minden nyomat pontos legyen, csökkentve a gyártási hibákat. A gép fejlett látórendszereket használ egységes gyűrűs fényforrásokkal a különböző NYÁK-jelek azonosítására, így alkalmas ónozásra, rézbevonatolásra stb. Stabil kialakítása importált alkatrészekkel, mint például a KURODA golyóscsavarokkal, növeli a megbízhatóságot, segítve a gyártókat, hogy egyenletes minőséget érjenek el a LED-es és nagyméretű PCB-ken.
Ez a nyomtató automatikus PCB-kalibrációs rendszerrel rendelkezik, amely pontosan beállítja a kártya helyzetét. A háromtengelyes összeköttetés-beállító rendszer gyorsan beállítja a PCB-t, amelyet egy közvetlen csatlakozó motor hajt a nagy pontosság érdekében. Ez a funkció időt takarít meg és javítja a gyártási hatékonyságot azáltal, hogy zökkenőmentes kapcsolatot biztosít a nyomtatott áramkör és a sablon között. Különösen hasznos vékony vagy deformált nyomtatott áramköri lapokhoz, stabilitást biztosít és csökkenti a kézi beállítást, ami a LED-világítást vagy járműelektronikát gyártó gyárak számára kulcsfontosságú előny.
Az ICT-1200 felfüggesztett nyomtatófejet használ automatikus nyomásbeállító rendszerrel. Ez valós idejű nyomásvisszacsatolást és kiegyensúlyozást tesz lehetővé, biztosítva a tökéletes forrasztópaszta képződést. A nagy pontosságú léptetőmotorok által vezérelt ívhídszerkezet stabil nyomást biztosít a nyomtatás során. Ez a funkció ideális kiváló minőségű kimenethez különféle PCB-típusokon, beleértve az LCD TV-ket és az általános elektronikát, növelve a gép sokoldalúságát és teljesítményét az automatizált gyártósorokon.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: Lézeres jelölőgép / Címke rögzítő / Tintasugaras nyomtató |
| Videó az ügyfelek sikeréről

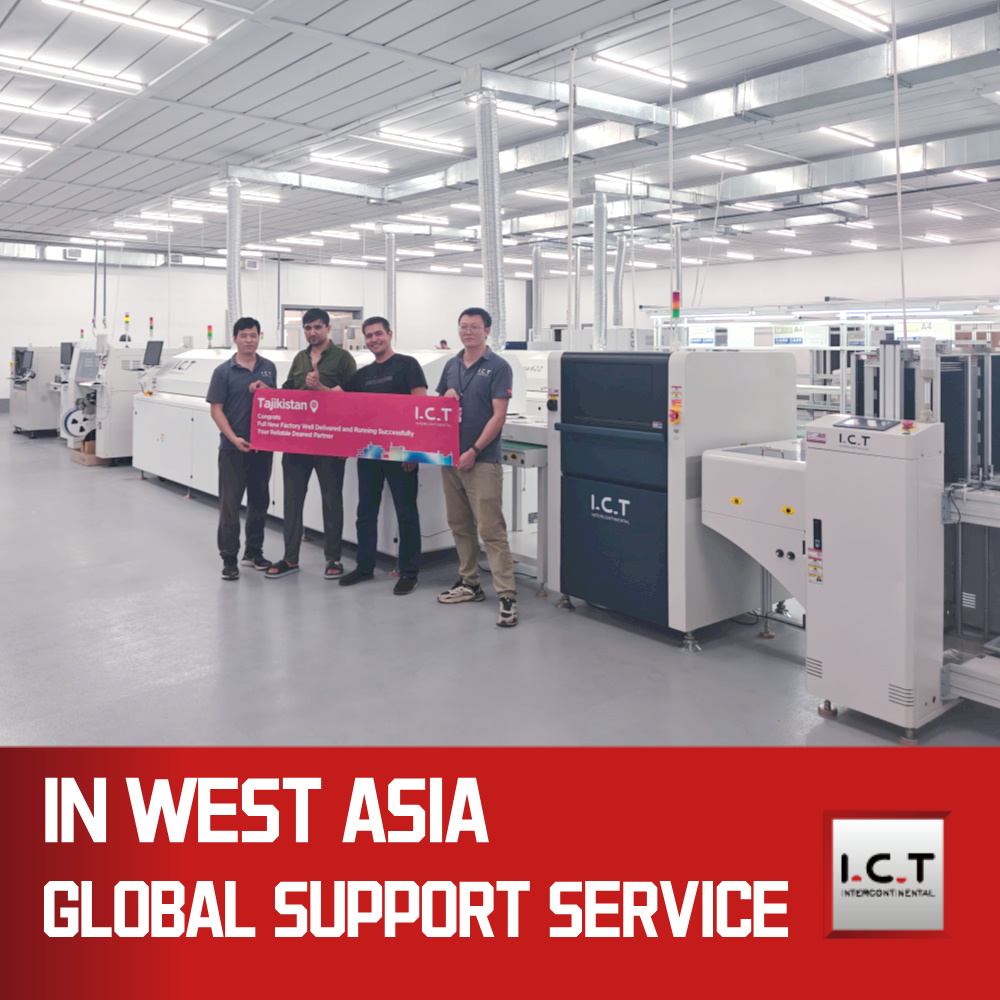

2025-ben ICT-mérnökök ellátogattak egy ázsiai ügyfélgyárba, amely otthoni LED-világítást gyárt, hogy telepítsenek és betanítsanak egy teljesen automatikus SMT-vonali megoldást. A projekt 13 gépet tartalmazott, összesen 29 méter hosszúságban, de a megrendelőnek egy 21 méter hosszú és 5 méter széles térbe kellett beleférnie. Az ICT U-alakú elrendezést tervezett, amely 16 méter hosszú és 2,7 méter széles vonalra illeszti az ügyfelek igényeit. Két napos telepítés és hibakeresés, majd hatnapos felszerelési képzés és műszaki támogatás után a szállítás sikeresen befejeződött, bemutatva az ICT szakértelmét és ügyfélközpontú szolgáltatását.
| Szerviz és képzési támogatás
Az ICT átfogó szolgáltatást és képzést kínál annak biztosítására, hogy az ügyfelek a legjobbat kapják a LED-sablonnyomtatóból. Csapatunk helyszíni telepítést, karbantartást és műszaki támogatást nyújt a gyártás zökkenőmentes működéséhez. A képzések kiterjednek a gépkezelésre, a hibaelhárításra és a folyamatok optimalizálására, segítve munkatársait a berendezés hatékony használatában. Több mint 25 éves tapasztalatunkkal az Ön igényeihez igazítjuk támogatásunkat, hosszú távú partnerséget és gyors válaszidőt kínálva bármilyen probléma megoldásához, biztosítva, hogy gyára magabiztosan és minimális állásidővel működjön.
| Vásárlói vélemények
Ügyfeleink szeretik mérnökeinket szakképzett és barátságos támogatásukért a telepítés során. Dicsérik a LED-sablonnyomtatót a gyártás során tanúsított nagy pontosságáért és megbízhatóságáért. Berendezéseink gondos csomagolása és biztonságos szállítása is magas pontszámot kap. Sokan nagyra értékelik, hogy gyorsan reagálunk a problémák megoldására, biztosítjuk a zökkenőmentes működést és a bizalomépítést minden projekttel kapcsolatban.
| Tanúsítványok és szabványok
Az ICT olyan rangos tanúsítvánnyal rendelkezik, mint a CE, RoHS és ISO9001, ami biztosítja, hogy LED-es stencilnyomtatónk megfeleljen a globális biztonsági és minőségi szabványoknak. Több szabadalommal is rendelkezünk olyan innovatív funkciókra, mint a tisztítórendszer és az adagolási technológia. Ezek a tanúsítványok és szabadalmak tükrözik a kiválóság iránti elkötelezettségünket, és megbízható, kiváló minőségű berendezéseket biztosítanak ügyfeleinknek.
| Az ICT cégről és gyárunkról
Az ICT több mint 25 éves tapasztalattal rendelkező vezető elektronikai berendezés-megoldás szolgáltató, amely több mint 1600 ügyfelet szolgál ki 72 országban. Saját kutatási, fejlesztési és gyártási csapataink vannak, amelyek 89 alkalmazottat foglalkoztatnak egy 12 000 m²-es létesítményben. Üzemünk szigorú tesztelési folyamatokkal és robusztus minőségirányítási rendszerrel rendelkezik, biztosítva a csúcsminőségű termékeket. Gyors növekedéssel és 30 millió dolláros regisztrált alappal az egész világot lefedjük, és olyan innovatív megoldásokat kínálunk, mint a LED-sablonnyomtató a különféle gyártási igények kielégítésére.
