| Az ICT konform bevonógép áttekintése
Az ICT Conformal Coating Machine új szabványt állít fel az egyszerű PCBA-védelem terén. Egyszerű programozást és gyors sorváltást kínál a legjobb eredmény érdekében. Ez a NYÁK-szóró bevonógép 50x50-től 450x460 mm-ig terjedő táblákkal működik. X=450mm, Y=450mm, Z=100mm tartományban mozog. A felhasználók bármilyen permetezési utat könnyen szerkeszthetnek. A felület egyértelműen mutatja az útvonalakat. Tükröz, tömböt vagy sávokat másol több kártyához. A termelési adatok automatikusan számítanak. Ez az smt NYÁK konform bevonógép a meghajtó teljesítményt, az ipari vezérlést, a LED-eket, az autóelektronikát és más területeket szolgálja ki. Különféle igényeket elégít ki nagy hatékonysággal.
| Funkció
Átviteli rendszer
Az erőátviteli rendszer nagy szilárdságú platformot használ a gép stabilitása érdekében. Importált szervomotorok és meghajtók hajtják. A Servo plus csúszósín kialakítás biztosítja az X/Y/Z pontosságot és ismétlést. Az egyedi porvédő burkolat tisztán tartja a csavart és a sínt. Ez csökkenti a karbantartási munkát. A rugalmas tartályláncok szépen rendezik a csöveket és vezetékeket. Összességében támogatja a megbízható működést a Conformal Coating Machine-ben.
Közlekedési rendszer
A szállítórendszer egyedi lánccal rendelkezik, amely megakadályozza a nyomtatott áramköri lapok letapadását. A motor precízen szabályozza a sebességet és megáll. A hengerrögzítés szilárdan tartja a PCB-t munka közben. A vezetősín szélessége félautomatikusan állítható a könnyű bejutás érdekében. A láncok és profilok nehéz PCB-ket viselnek hajlítás nélkül. Ez a beállítás jól illeszkedik az smt pcb konformális bevonógéphez.
Bevonatrendszer
A bevonatrendszer kettős szelepet tartalmaz az összetett PCBA feladatokhoz. A moduláris felépítés gyorsan cseréli a szeleptesteket különböző termékekre. Az opcionális U-tengely és dönthető könnyen elérheti a nehéz helyeket. A CCD vision kiegészítőként érkezik. A beépített UV-lámpa jól mutatja a munka állapotát. A Conformal Coating Machine változatos igényeit kielégíti.
Irányító rendszer
A vezérlőrendszer ésszerűen elhelyezi az alkatrészeket szabványos címkékkel. Ez egyszerűvé teszi az ellenőrzéseket és a javításokat. A nagy pontosságú szervo alkatrészek stabilan működnek. A fűtési tervezés konvekciós léghűtést alkalmaz. A PC plusz vezérlőpanel mód növeli a megbízhatóságot. Biztosítja a zökkenőmentes működést a nyomtatott áramköri lapszóró gépben.
Operációs rendszer
A kezelőrendszer kevesebb mint 10 perc alatt beprogramozza az új munkákat. Az átállás kevesebb, mint 2 percet vesz igénybe Windows 10 rendszeren. A barátságos szoftver tanítja és navigálja a felhasználókat. Az egyszerű vezérlés érdekében valós időben jeleníti meg az útvonalakat. A CCD látás opcionális. Az állítható platform különböző kezelőkhöz illeszkedik. Ez segíti a Conformal Coating Machine gyors használatát.

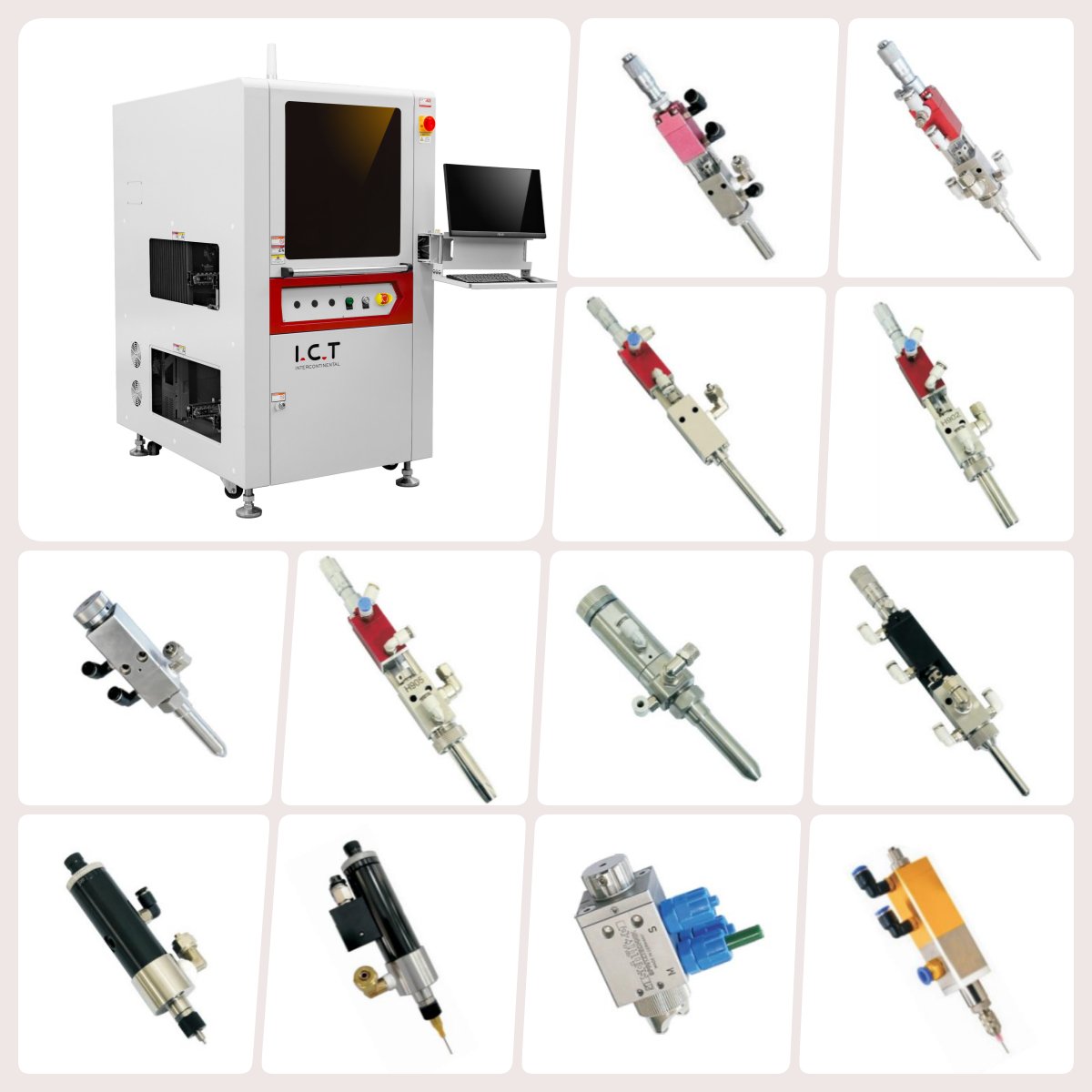

Fejlett kétszelepes bevonatrendszer
A Conformal Coating Machine H-808 precíziós kis porlasztószelepet kínál az apró alkatrészek finompontos/vonalas permetezéséhez – tökéletes LED-világításhoz és fogyasztói elektronikához. A H-818 Wide Fan Valve egyenletes filmbevonatot biztosít a nagy PCB területeken, ideális autóipari műszerfalakhoz és ipari vezérlőpanelekhez. A H-828 High-Flow Valve gyorsan kezeli a vastag bevonatokat a teljesítménymoduloknál.
A moduláris felépítés kevesebb, mint 2 perc alatt kicseréli a szelepeket. A kétszelepes beállítás két típust futtat egyszerre összetett feladatokhoz. Ez a rugalmasság teszi a PCB permetező bevonógépet tökéletessé a magas keverékű gyártáshoz. Válassza ki a megfelelő szelepet minden alkalmazáshoz!
| Specifikáció
| Szelektív konformális bevonógépek | ||||
| Modell | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Szelepek száma | 2 (porlasztószelep 1 fej, precíziós szelep 1 fej) | 2 (porlasztószelep 1 fej, precíziós szelep 1 fej) | 2 (porlasztószelep 2 fej) | 4 (porlasztószelep 2 fej, precíziós szelep 2 fej) |
| Ellenőrzési módszer | PC + mozgásvezérlő kártya | |||
| Orsók száma | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB méret | 50*50 ~ 450*460 mm | |||
| Orsóhajtás | Importált szervo motor+golyós csavaros modul | |||
| Szelepek automatikus tisztítása | 5L nyomástartálymal | |||
| Tápegység | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzió | L910*W1600*H1700mm | |||
| Nettó tömeg | 1000 kg | |||

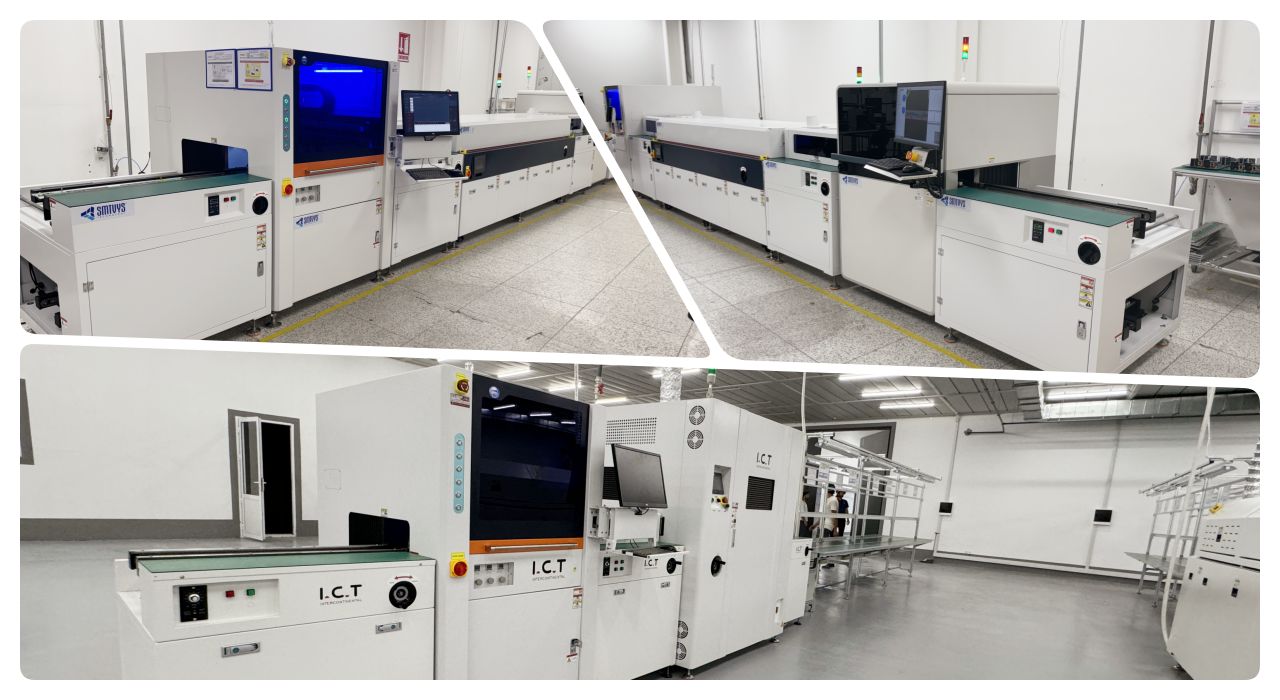

| A bevonatsor felszereléseinek listája
PCBA bevonatsorunk fejlett eszközöket kínál az áramköri lapok hatékony és precíz védelméhez. A teljesen automatizált bevonatsor magában foglal egy szelektív bevonógépet a pontos felhordás érdekében, egy keményítő sütőt a tartós felületekért, AOI-t a minőségellenőrzésért, egy emelőt és egy úszót a zökkenőmentes kezeléshez, valamint egy szállítórendszert a zökkenőmentes gyártáshoz.
Ez a kiváló minőségű PCBA bevonatsor stabil működést, megbízható por-, víz- és robbanásbiztos bevonatot biztosít, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a védőbevonatolási feladatok termelékenységét.
| Termék neve | Cél a PCBA bevonatsoron |
|---|---|
Pontos védőbevonatokat visz fel az áramköri lapokra a por-, víz- és robbanásbiztos védelem érdekében. | |
IR vagy UV fénnyel keményíti a bevonatokat, így tartós és erős védelmet biztosít. | |
A hatékony feldolgozás érdekében zökkenőmentesen szállítja át az áramköri lapokat a bevonatsoron. | |
Nyákkártyát biztosít és tárol a gyártósor számára, biztosítva a zökkenőmentes be- és kimenetet. | |
| Konformális bevonat AOI | Ellenőrzi a bevonat minőségét és észleli a hibákat a magas színvonal biztosítása érdekében. |
| Videó az ügyfelek sikeréről
Mérnökünk Európába utazott, hogy SMT-támogatást nyújtson az autóelektronikában. Az ügyfél autós műszerfalakat gyárt, és teljes PCBA bevonatsort vásárolt a Conformal bevonógépünkkel. Tartalmaz rakodót, szelektív bevonót, UV sütőt és kirakodót. Plusz hullámforrasztás és AOI rendszerek. A mérnök minden berendezést telepített és hibakeresést végzett. A személyzetet betanította az üzemeltetésre és a javításokra. A próbaüzemek során problémákat oldott meg a zökkenőmentes gyártás érdekében. Ez segített az ügyfélnek, hogy gyorsan elindítsa a kiváló minőségű kimenetet. A videó bemutatja a beállítást és a hatékony bevonási folyamatot.
| Szolgáltatások és képzés
Teljes körű telepítési és karbantartási szolgáltatásokat nyújtunk. Csapatunk a Conformal Coating Machine gépkezelőit képezi ki. Gyors választ adunk a felmerülő problémákra. A távoli támogatás gyorsan megoldja a problémákat. A helyszíni látogatások biztosítják a zavartalan működést. A képzés magában foglalja a programozást és a napi gondozást. Alkatrészeket szállítunk hosszú távú használatra. Ez segít az ügyfeleknek a berendezés értékének maximalizálásában.
| Mit mondanak az ügyfelek
Ügyfeleink dicsérik mérnökeinket a szakértő segítségért és a gyors javításokért. Szeretik a Conformal Coating Machine-t a precíz, egyenletes bevonatért. A biztonságos csomagolás véd a szállítás során. A gyors válaszok órák alatt megoldják a kérdéseket. A megbízható teljesítmény növeli a termelést.
| Tanúsítványok és szabványok
CE, RoHS és ISO9001 tanúsítvánnyal rendelkezünk. Szabadalmaink vannak a kulcsfontosságú technológiákra. Ezek biztonságos, környezetbarát és kiváló minőségű termékeket biztosítanak. Szigorú tesztek vissza minden gépet.
| Az ICT vállalatról és a gyárról
Az ICT saját K+F-et és termelést folytat 89 alkalmazottal. 2012 óta több mint 13 éve gyorsan fejlődünk. 72 országban több mint 1600 ügyfél bízik bennünk. A gyárak szigorú minőségi ellenőrzéseket és rendszereket követnek. Lefedjük az SMT-t, a bevonatot és még sok minden mást.
