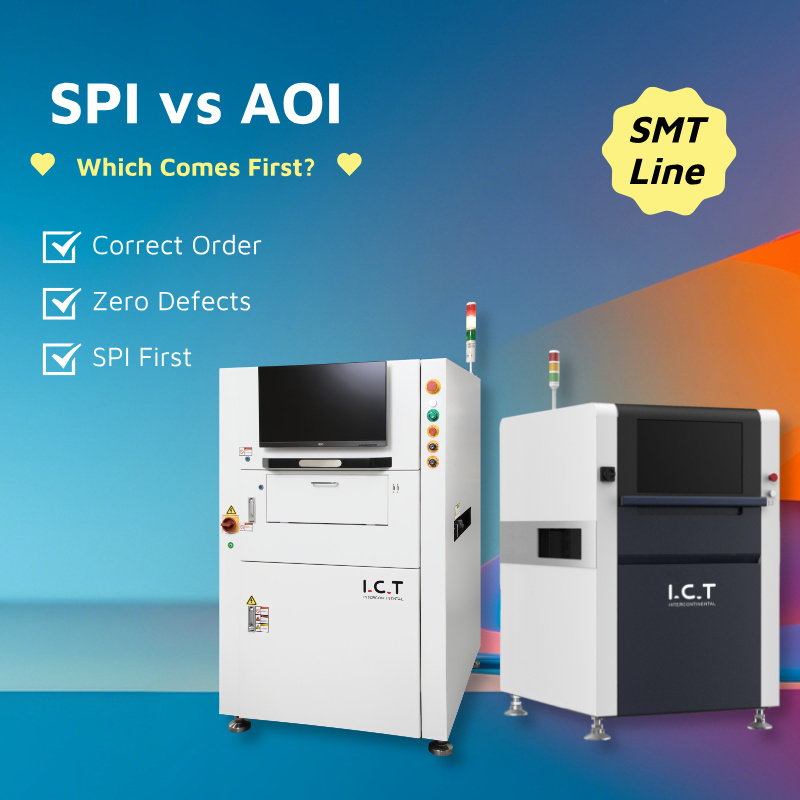

A modern SMT-gyártásban a Complete Guide to SPI Machines következetesen bizonyít egy megdönthetetlen szabályt: az SPI mindig megelőzi az AOI-t. A hibás megrendelés a legdrágább hiba, amit egy gyár elkövethet, mivel az összes visszafolyási hiba 55–70%-a a forrasztópaszta nyomtatásánál kezdődik – jóval az alkatrészek behelyezése előtt.
A mai PCB-k rutinszerűen 01005-ös ellenállást, 0,3 mm-es BGA-t és többrétegű egymásra helyezett csomagokat tartalmaznak. A mindössze 10 µm-rel túl alacsony forrasztópaszta-lerakódás az újrafolyás után megszakadást okozhat, míg az 5 µm-es túl sok hidat képezhet a 0,4 mm-es QFN alatt. Ezek a tűréshatárok messze meghaladják azt, amit az emberi szem vagy a hagyományos 2D-s kamerák megbízhatóan el tudnak fogni, ezért az automatizált 3D ellenőrzés a modern elektronikai gyártásban megkérdőjelezhetetlenné vált.
Sok mérnök és menedzser örökölte azokat a gyártósorokat, amelyeket 10–15 évvel ezelőtt építettek, amikor az AOI volt az egyetlen elérhető automatizált ellenőrzés. Ezek a sorok továbbra is működnek (valahogy), így a természetes kérdés: 'Ha az AOI már a kész táblát nézi, akkor tényleg szükségünk van egy másik gépre a sor elején?' Eközben a Six-Sigmán és a CpK-n képzett fiatalabb folyamatmérnökök hónapról hónapra ugyanazokat a nyomtatási hibákat nézik, és azon tűnődnek, miért költ a gyár ezreket a probléma forrásánál történő feldolgozásra, ahelyett, hogy megelőzné a problémát.
Az SPI-t ( Sorder Paste Inspection ) közvetlenül a stencilnyomtató után és az első pick-and-place gép előtt telepítik. Strukturált fényt vagy lézert használ, hogy valódi 3D-s térképet készítsen minden egyes forrasztópaszta lerakódásról. Másodperceken belül megméri a térfogatot (nL), a magasságot (µm), a területet (mm²), az X/Y pozíciót és a formát a táblán lévő összes pad esetében. Ha valami a tűréshatáron kívül esik, a kártya elutasításra kerül, vagy a nyomtató valós idejű zárt hurkú korrekciót kap a következő tábla nyomtatása előtt.
Az AOI ( Automated Optical Inspection ) a visszafolyó sütő után ül. Nagy felbontású 2D vagy 3D színes képeket készít a teljesen összeszerelt tábláról. Ellenőrzi a hiányzó alkatrészeket, a rossz alkatrészeket, a fordított polaritást, a sírkövesedést, a felemelt vezetékeket, az elégtelen forrasztást, a hidakat és a látható nedvesedési problémákat. Mivel a forraszanyag már megolvadt, az AOI csak azt tudja megmondani, hogy mi hibázott – eleve nem tudja megakadályozni a hiba előfordulását.

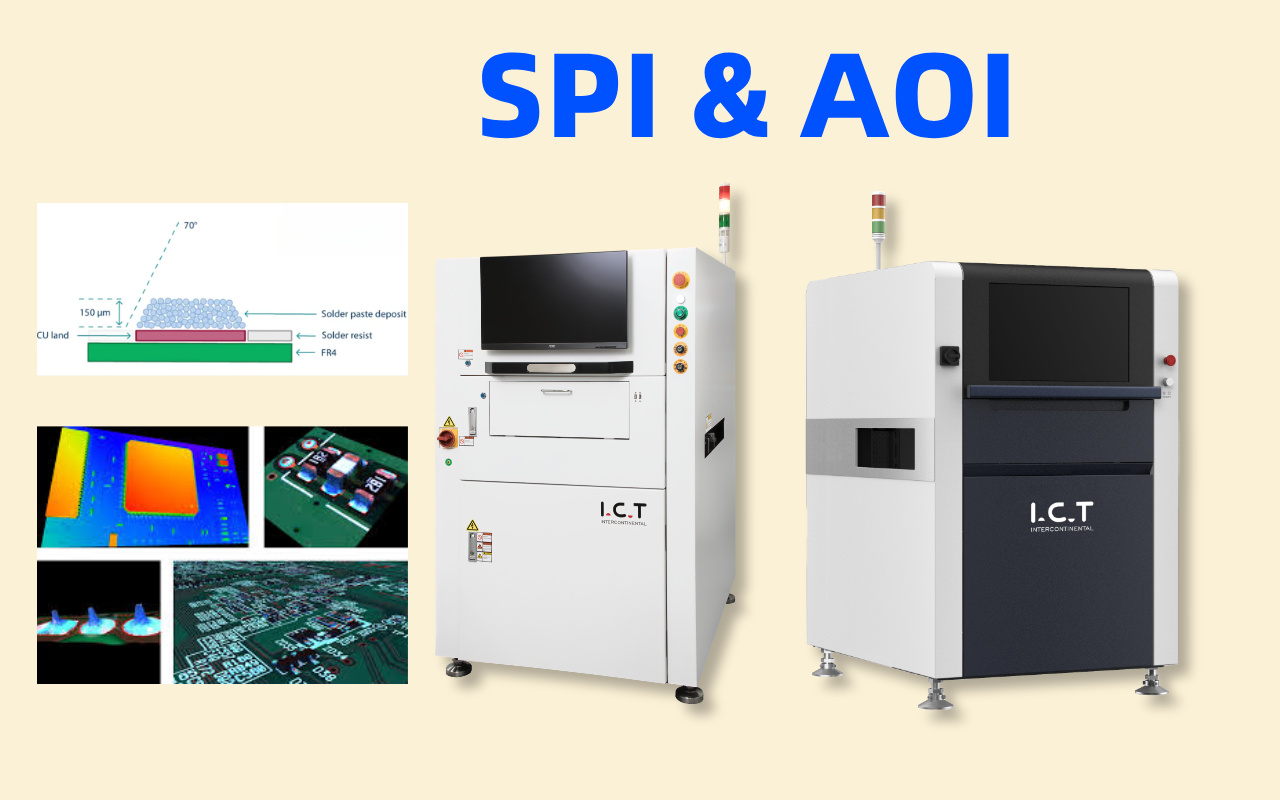

Az SPI egy megelőző gyógyszer: megakadályozza, hogy a rossz forrasztópaszta valaha is találkozzon egy komponenssel. Az AOI a boncolás: megmondja, mely táblák halottak vagy haldoklik. Az egyik pénzt takarít meg a felfelé, a másik megkíméli ügyfelét attól, hogy rossz terméket kapjon a későbbiekben. Mindkettő fontos, de nem cserélhetők fel.
Sok régebbi fogyasztói elektronikai gyár még mindig csak AOI-t használó vonalakat üzemeltet, mert 'mi mindig így csináltuk' Ezek a vonalak jellemzően egyszerű kétoldalas táblákat állítanak elő 0603/0402 komponensekkel és 0,5 mm+ osztásközzel. A nyomtatás elég stabilnak tekinthető, az utómunkálatok olcsók, és a vezetőség utál új gépeket hozzáadni. Az eredmény elfogadható az alacsony költségű termékek esetében, de a hibaarány csendesen 500–2000 ppm között mozog.
A folyamatközpontú mérnökök – különösen az autóiparban, az orvostudományban és a távközlésben – a forrasztópaszta-nyomtatást a legkritikusabb és legváltozatosabb lépésként kezelik az egész terméksoron. Tudják, hogy ha a paszta hibás, a tökéletes elhelyezés vagy a tökéletes újrafolyó profil nem mentheti meg a hézagot. A mantrájuk az, hogy 'mérje meg és javítsa ki a pasztát, mielőtt pénzt költ arra, hogy drága alkatrészeket helyezzen rá'.
A vezető szerződéses gyártók és OEM-ek most ugyanúgy kezelik az SPI-t és az AOI-t, mint a nyomtatót és az átvételt: egyszerűen nem építhet komoly vonalat mindkettő nélkül. A beruházást a rutinszerűen 99,5%-ot meghaladó első menetes hozamszámok és 60-80%-kal csökkenő utómunkálati költségek indokolják. Ezekben a gyárakban már nem az 'SPI vagy AOI?' a vita, hanem az, hogy 'Melyik SPI-modell adja a leggyorsabb ROI-t?'
Az IPC-7912 , az iNEMI és az elmúlt 15 év több tucat független tanulmánya következetesen ugyanazt a bontást mutatja: a forrasztópaszta-nyomtatás az összes összeszerelési hiba 55–70 %-át, az elhelyezés 10–15 %-át, az újrafolyatás 10–15 %-át, és minden más a maradékot. Még egy tökéletesen beállított pick-and-place gép sem tudja legyőzni a rossz paszta térfogatot vagy eltolást.
Egy nyomtatási hiba kijavítása az SPI-nél gyakorlatilag semmibe nem kerül – a lapot egyszerűen megtisztítják és újranyomják. Ugyanennek a hibának az AOI-nál történő kijavításához kézi javításra, esetleges alkatrész eltávolításra, röntgensugaras ellenőrzésre és újraáramlásra van szükség – ez könnyen 20–50-szer drágább. Ha a hiba az ügyfélhez kerül, a költség több száz vagy több ezer dollárra ugorhat táblánként a garanciális igények és az elvesztett hírnév miatt.
Túl kevés paszta → nem megfelelő filézési magasság → nyitott vagy gyenge kötés. Túl sok paszta → felesleges forrasztógolyó vagy hidak a finom osztású eszközök alatt. Ragasztás 50 µm-rel eltolva → sírkövezés kis forgácselemeken. Magasságváltozás → üregek a BGA golyókon belül, amelyeket az AOI nem lát, de a röntgen később megtalálja. Ezen hibák mindegyike 100%-ban megjósolható a 3D beillesztési adatokból, amelyeket csak az SPI biztosít.

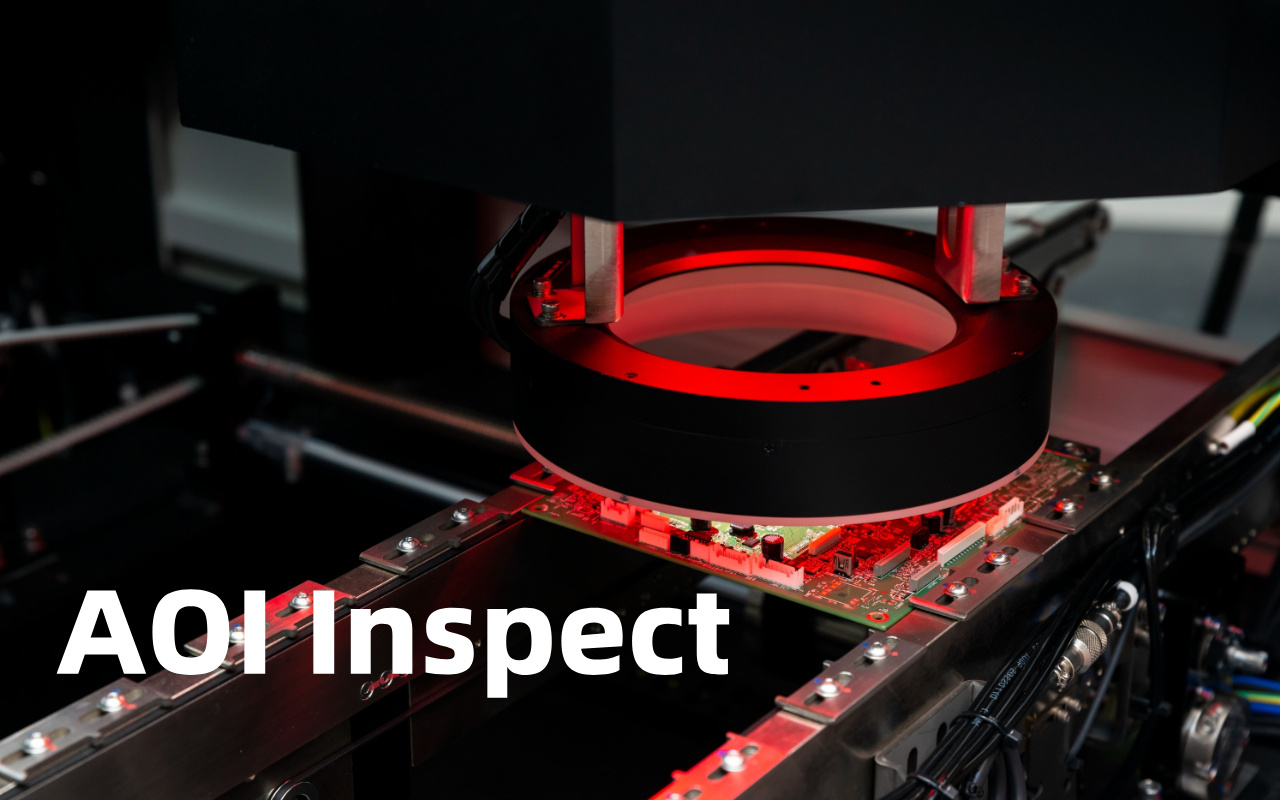

Az SPI az alkatrész elhelyezése előtt fut, így nem tudja megtudni, hogy a pick and place gép később rossz orsót ragadott-e vagy teljesen kihagyott-e egy alkatrészt. A polarizált kondenzátorok vagy diódák polaritási hibái szintén nem láthatók az SPI számára, mivel a paszta tájolásától függetlenül azonosnak tűnik.
Még tökéletes paszta esetén is a fúvóka 100 µm-rel leeshet a padról, vagy az egyenetlen melegítés sírkövesedést okozhat az újrafolyatás során. Ezek a mechanikai ütések vagy a rossz vákuum felemelhetik a QFP vezetékét. Az SPI ezek közül egyiket sem látja, mert jóval az ellenőrzési ablaka után történnek.
A párnában lévő fej, a nem nedvesedés, a nedvesedés és bizonyos típusú üregek csak a forrasztás megolvadása és lehűlése után válnak láthatóvá. Az AOI színes kameráit és szögben megvilágított világítását kifejezetten úgy tervezték, hogy megragadják ezeket a felszíni problémákat, amelyekre az SPI-nek soha nincs esélye.
A világszínvonalú gyárak manapság az egyetlen szekvenciát használják: stencilnyomtató → SPI → nagysebességű chiplevető → rugalmas elhelyező → újrafolyó sütő → AOI → (opcionális röntgen vagy ICT ). Ez a sorrend nem önkényes. A hiba keletkezésének természetes ütemtervét követi: először a nyomtatási problémákat, majd az elhelyezési problémákat, majd a forrasztás után ellenőrizze a végeredményt. Bármely lépés megfordítása drámaian megnöveli az átdolgozás és a szökés kockázatát.
A modern SPI-rendszerek, mint az ICT-S510 és az ICT-S1200 valós idejű eltolási és térfogati adatokat küldenek vissza a nyomtatóra (zárt hurkú vezérlés). A nyomtató automatikusan beállítja a gumibetét nyomását, sebességét vagy a sablontisztítás gyakoriságát a következő táblán. 3-5 táblán belül a folyamat jellemzően CpK > 1,67-re áll be. A nyomtatás lezárása után a kiszedő és behelyező gépek minden alkalommal tökéletes párnát kapnak, ami drámai mértékben csökkenti az elhelyezéssel kapcsolatos riasztások számát.
Mivel a nyomtatás már ellenőrzés alatt áll, az AOI munkája sokkal könnyebbé és pontosabbá válik. A hamis hívások 60–80%-kal esnek vissza, mert az AOI-nak többé nem kell kitalálnia, hogy a szélső forrasztási kötést a rossz paszta vagy a rossz elhelyezés okozza. Az AOI most már a valódi elhelyezési hibákra és az utólagos újratöltési problémákra összpontosíthat, így valódi végső kapuőrré válhat, nem pedig egy átfogó hibaelhárító állomásra.

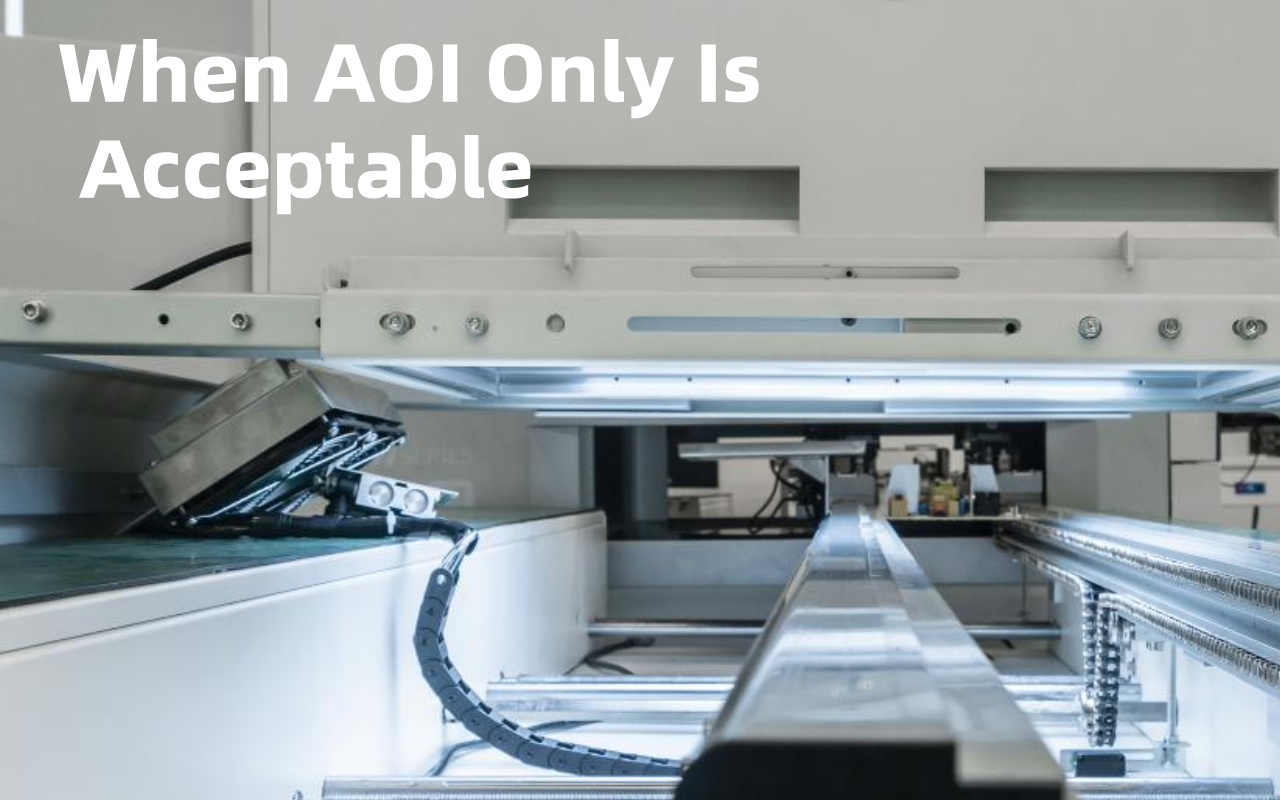

A 0603-as és nagyobb alkatrészekkel, ≥ 0,5 mm-es osztású, nagyon stabil sablonnal és pasztával, alacsony keverésű, nagy térfogatú futtatással és laza minőségi célokkal (≤ 1000 ppm) rendelkező kétoldalas fogyasztói táblák néha túlélik az AOI-t. Az utómunka olcsó, a helyszíni hibák ritkák, és a vezetőség elfogadja az időnkénti javítási állomást. Ezek a vonalak évről évre ritkulnak, de a költségvezérelt piacokon még mindig léteznek.
Az autóelektronika ( AEC-Q100/104 ), az orvosi eszközök ( ISO 13485 ), a repülési/katonai eszközök (IPC 3. osztály), az 5G infrastruktúra, a szerveralaplapok, bármi, ami 01005/008004 komponensekkel, ≤ 0,4 mm-es BGA-val vagy alul végződő SPI-vel rendelkezik. A hibamentes politikák és a több ezer dolláros garanciális költségek táblánként nem hagynak teret 'az AOI-nál megfogjuk'
Még a szűkös tőkével rendelkező gyárak is először igazolhatják az SPI-t. A tipikus megtérülés 6–12 hónap a selejtcsökkentés, a munkaerő-megtakarítás és a hozamjavítás révén. Sok ügyfél arról számolt be, hogy az SPI hozzáadásával az AOI átdolgozó állomásaik három műszakról egy műszakra csökkentek, és az ügyfelek megtérülése 90%-kal csökkent. A matematika egyszerű: egy rossz raklap autóipari nyomtatott áramköri lapok elkerülése az egész SPI-gépet kifizetődő.

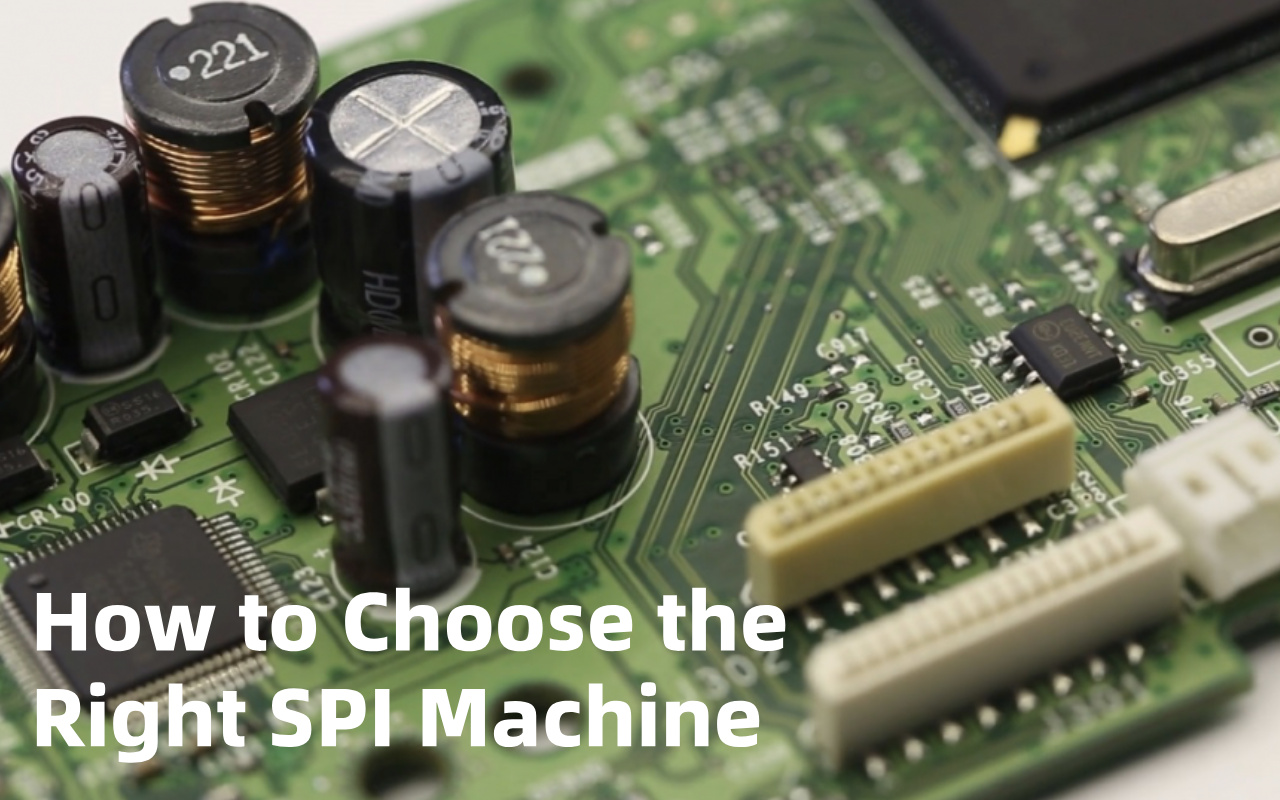

A 2D SPI csak a területet méri, és megtéveszthető a beillesztési magasság változásaival. A valódi 3D SPI (fáziseltolásos moaré vagy kettős lézeres háromszögelés) méri a tényleges térfogatot és magasságot ≤ 1 µm felbontással. A 0402-nél vagy 0,5 mm-nél kisebb osztásnál a 2D elavult, és túl sok hamis elutasítást vagy kihagyást eredményez.
Keresse a ≥ 2 µm magasságú felbontást, a GR&R < 10 % 6σ mellett és a ≤ 12 másodperces ellenőrzési időt egy tipikus okostelefon PCB esetében. Az ICT-S510 kártyánként 8–10 másodpercet ér el 1 µm-es felbontás mellett, míg a nagyobb ICT-S1200 600 × 600 mm-es paneleket 20 másodperc alatt kezel ugyanolyan pontossággal.
A modern SPI-nek közvetlenül importálnia kell a Gerber- és CAD-adatokat, percek alatt automatikusan ellenőrző programokat kell generálnia, valós idejű CpK-diagramokat kell megjelenítenie, és automatikusan vissza kell küldenie a korrekciós értékeket a DEK/Minami/Panasonic/GKG nyomtatókra. E funkciók nélkül a tegnapi technológiát vásárolja meg.
Válasszon gépeket teljesen automatikus üveglap-kalibrációval (30 másodperces napi rutin), hőmérséklet-kompenzált optikával és zárt vetítőegységekkel. Az ICT-S510 és az ICT-S1200 egyaránt tartalmazza ezeket a funkciókat, és évről évre megőrzi az 1 µm-nél kisebb ismételhetőséget minimális kezelői beavatkozás mellett.
Nem. Az AOI a visszafolyás után ellenőrzi, amikor a sérülés már megtörtént. Nem tudja mérni a forrasztópaszta térfogatát vagy magasságát az alkatrészek behelyezése előtt, így nem tudja megakadályozni a hideg illesztéseket, hidakat vagy nyomtatási hibák okozta üregeket.
A 0402-es és nagyobb, 0,5 mm+ osztástávolságú alkatrészeknél a 2D néha túléli. A 0201, 01005, 0,4 mm-es vagy finomabb osztású BGA esetén csak a 3D SPI biztosítja az IPC-7095 és az autóipari szabványok által megkövetelt térfogat- és magasságadatokat.
Igen – jellemzően 60-80%. A stabil nyomtatás eltávolítja a véletlenszerű térfogatváltozásokat, amelyek megzavarják az AOI algoritmusokat és fantomforrasztási hibákat generálnak.
Az olyan modern rendszerek, mint az ICT-S510, 8–10 másodperc alatt megvizsgálnak egy tipikus okostelefon PCB-t, az ICT-S1200 pedig kevesebb, mint 20 másodperc alatt kezeli a nagyméretű paneleket. Ezek az idők elhanyagolhatóak az elhelyezési és visszafolyási ciklusidőkhöz képest.
Igen. Az IPC-7095D (BGA) és a legtöbb autóipari/orvosi minőségi szabvány hatékonyan előírja a 3D SPI-t, hogy garantálja a 25%-nál kisebb üresedési arányt és a megbízható nedvesítést az ultrafinom osztású eszközökön.
