AIMEX III
I.C.T
| Mennyiség: | |
|---|---|

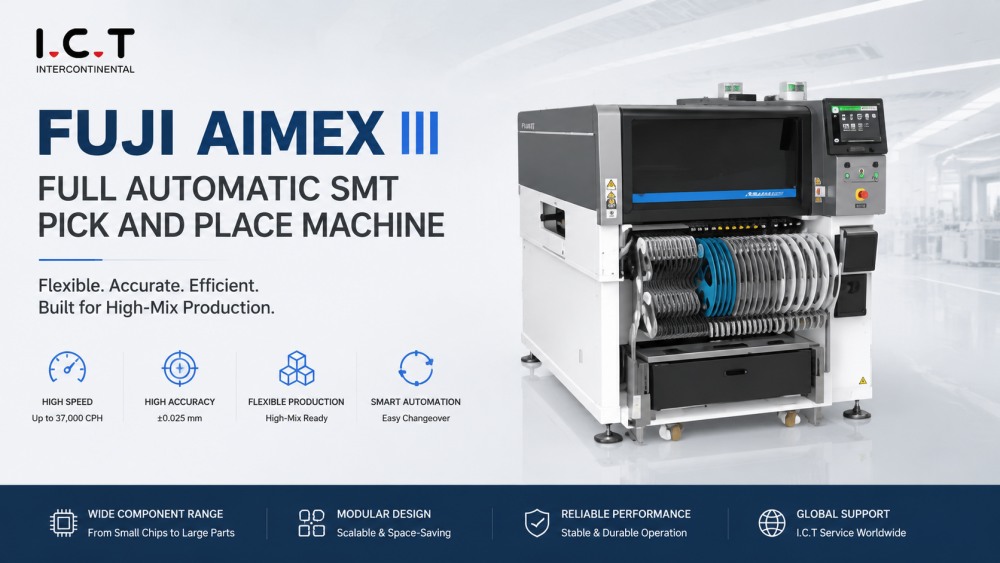

| FUJI AIMEX III Smart SMT platform
A FUJI AIMEX III Smt Pick And Place gépet nagy keverésű, nagy rugalmasságú SMT gyártási környezetekhez tervezték. Széles körben használják olyan iparágakban, amelyek gyakori termékcserét és összetett PCB-összeállítást igényelnek, mint például az EMS, az autóelektronika és az ipari vezérlőrendszerek. Ez a rendszer stabil teljesítményt és intelligens gyártásvezérlést biztosít a modern gyárak számára.
A FUJI Pick and Place Machine kulcsfontosságú elemeként a FUJI AIMEX III Smt Pick And Place Machine fejlett moduláris architektúrát integrál, lehetővé téve a gyártók számára, hogy a gyártósorokat a valós gyári követelmények alapján konfigurálják. Zökkenőmentesen működik egy teljes SMT gyártósoron belül, beleértve a nyomtatót, az SPI-t, a reflow sütőt és az AOI rendszereket. Az ICT teljes körű kulcsrakész SMT-megoldást nyújt, beleértve a telepítést, a képzést és az értékesítés utáni szolgáltatást.
| Termékjellemzők
A FUJI AIMEX III Smt Pick And Place Machine olyan magas keverékű gyártási környezetekhez készült, ahol a termékmodellek gyakran változnak. Támogatja a gyors váltást a különböző PCB-típusok és alkatrész-elrendezések között. Ez a rugalmasság ideálissá teszi az EMS-gyárakhoz és az egyedi elektronikai gyártáshoz. A rendszer csökkenti az állásidőt és javítja a gyártási reakciókészséget, segítve a gyártókat a piaci igényekhez való gyors alkalmazkodásban, miközben megőrzi a stabil kimeneti minőséget.
A FUJI AIMEX III Smt Pick And Place Machine moduláris felépítésű, amely lehetővé teszi a gyárak számára a termelési kapacitás egyszerű beállítását. A gyártási igényektől függően különböző modulok konfigurálhatók, így alkalmas kis szériás és nagyüzemi gyártásra is. Ez a moduláris felépítés javítja a méretezhetőséget, és lehetővé teszi a jövőbeli frissítéseket a teljes rendszer cseréje nélkül, csökkentve ezzel az ügyfelek hosszú távú beruházási költségeit.
A FUJI AIMEX III Smt Pick And Place Machine stabil és pontos alkatrészek elhelyezést biztosít még összetett PCB-tervek esetén is. A fejlett látásfelismerő és az intelligens vezérlőrendszerek révén csökkenti az elhelyezési hibákat és javítja a hozamot. Ezt a FUJI Pick and Place Machinet úgy tervezték, hogy folyamatos működés közben is megőrizze a nagy pontosságot, így alkalmas fejlett elektronikai eszközökhöz, például autóipari és kommunikációs eszközökhöz.
A FUJI AIMEX III Smt Pick And Place Machine zökkenőmentesen integrálódik egy teljes SMT gyártósorba. Stencilnyomtatókkal, SPI-ellenőrző rendszerekkel, reflow sütőkkel és AOI gépekkel működik teljesen automatizált gyártási rendszert alkotva. Ez az integráció javítja a termelés hatékonyságát és csökkenti a kézi beavatkozások számát. A rendszer zökkenőmentes adatáramlást és valós idejű monitorozást biztosít az intelligens gyári alkalmazások számára.
A FUJI AIMEX III Smt Pick And Place gépet hosszú távú ipari működésre tervezték, nagy megbízhatósággal. Folyamatos gyártási körülmények között is stabil teljesítményt tart fenn. Ez a FUJI SMT Pick And Place gép csökkenti a karbantartási igényeket, és egyenletes kimeneti minőséget biztosít. Megbízható megoldás a globális elektronikai gyártók számára, akik stabil SMT gyártási képességet keresnek.
| Specifikáció
Alapvető specifikációk | |
PCB méret (LXW) | 48 x 48 mm-től 774 x 610 mm-ig (kettős szállítószalag)* |
Az adagoló kapacitása | Akár 130 (8 mm-es szalag) |
Elhelyezési pontosság | H24G: +/-0,025 mm (normál mód) / +/-0,038 mm (termelékenység-prioritásos mód, fejlesztés alatt) (3sigma) cpk≥1,00 |
A gép méretei | Hossz: 1280 mm, Szé: 2656 mm, M: 1556 mm |
A fejek elhelyezése | |||||
H24G | H08M | H02F | H01 | OF | |
A fúvóka mennyisége | 24 | 8 | 2 | 1 | 1 |
Átbocsátóképesség (cph) | 37 000 cph (termelékenység prioritásos mód, fejlesztés alatt) | 13000 | 7300 | 4200 | 3000 |
Alkatrész mérete (mm) | 03015 mm - 5 x 5 | 0603 (0201') - 45 x 45 | 1608 (0603') - 74 x 74 (32 x 180) | 1608 (0603') - 74 x 74 (32 x 180) | |
Alkatrész meglétének ellenőrzése | ○ | ○ (H08MQ) | ○ | x | |
Alkatrészellátás Szalag | ○ | ○ | ○ | ○ | |
Bot | x | ○ | ○ | ○ | |
Tálca | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
A fúvóka mennyisége | 12 | 4 | 1 | |
Átbocsátóképesség (cph) | 27 000 | 12000 | 5800 | |
Alkatrész mérete (mm) | 0402 (01005') átlósan 12,5 mm-ig, Y pedig 7,5 mm vagy kevesebb | 1608 (0603') - 15 x 15 | 1608 (0603') - 74 x 74 (32 x 100) | |
Elhelyezési pontosság | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Alkatrész meglétének ellenőrzése | o | x | o | |
Alkatrészellátás | Szalag | o | o | o |
Bot | x | o | o | |
Tálca | x | o | o | |
*A konkrét működési feltételekért és a részletes specifikációkért forduljon az ICT-hez.
| SMT vonali berendezések listája
SMT összeszerelő sorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
A FUJI AIMEX III Smt Pick And Place Machine egy teljes SMT gyártási rendszer központi része. Együtt működik SMT rakodóval, forrasztópaszta nyomtatóval, SPI ellenőrző rendszerrel, reflow sütővel, AOI ellenőrző rendszerrel és PCB-kezelő berendezésekkel. Ez a kombináció teljesen automatizált gyártási folyamatot biztosít a PCB betöltésétől a végső ellenőrzésig. Az ICT teljes körű SMT-vonalas megoldásokat kínál globális ügyfelek számára, segítve hatékony és intelligens gyárak építését.
| Videó az ügyfelek sikeréről
Az ICT sikeresen befejezte a mobiltelefon-gyártáshoz szükséges teljes SMT gyártósor telepítését és betanítását Algériában. A gyártósor SMT rakodót, ICT-4034 sablonnyomtatót, ICT-S400 SPI-t, FUJI AIMEX III Smt Pick And Place gépet, Lyra 733 reflow sütőt, AI-5146 AOI rendszert és PCB-kezelő berendezéseket tartalmaz.
Az egy hónapos helyszíni támogatás során mérnökeink telepítést, hibakeresést és kezelői képzést nyújtottak. A FUJI AIMEX III Smt Pick And Place Machine kulcsszerepet játszott a stabil, magas keverékű gyártási teljesítmény elérésében. Az ügyfél sikeresen megkezdte a tömeggyártást, és pozitív visszajelzést adott a berendezések stabilitását és az IKT műszaki támogatását illetően.
| Szerviz és képzési támogatás
Az ICT teljes körű globális támogatást nyújt a FUJI AIMEX III Smt Pick And Place Machine számára, beleértve a telepítést, a programozást, a hibakeresést és a kezelői képzést. Mérnökeink a gyártás gyors beindítása érdekében a helyszínen és online is támogatják ügyfeleinket. A képzés kiterjed a gépek üzemeltetésére, karbantartására és az SMT folyamatok optimalizálására. Ez segít az ügyfeleknek gyorsan elsajátítani a FUJI AIMEX III Smt Pick And Place gépet, és stabil termelési hatékonyságot érhetnek el valódi gyári környezetben.
| Ügyfél dicsérete
Az ügyfelek nagyra értékelik a FUJI AIMEX III Smt Pick And Place gépet rugalmassága és stabil teljesítménye miatt. Sok ügyfél kiemeli, hogy képes kezelni a magas keverékű gyártást gyors átállási hatékonysággal. Nagyra értékelik az ICT mérnökök által nyújtott professzionális telepítést és képzést is. A biztonságos csomagolás, a gyors reagálású szolgáltatás és a megbízható műszaki támogatás tovább növeli az ügyfelek bizalmát a FUJI SMT megoldásokban és az ICT globális szolgáltatási képességében.
| Minősítésünk
Az ICT berendezések, köztük a FUJI AIMEX III Smt Pick And Place Machine megfelelnek a nemzetközi szabványoknak, mint például a CE, RoHS, ISO9001 és számos szabadalmaztatott technológia. Minden egyes FUJI Pick and Place Machine szigorú tesztelésen esik át a szállítás előtt a stabil teljesítmény biztosítása érdekében. Ezek a tanúsítványok garantálják a biztonságot, a megbízhatóságot és a hosszú távú ipari felhasználást a globális elektronikai gyártó ügyfelek számára.
| Az IKT-ról és a gyárról
Az ICT egy globális SMT-megoldás-szolgáltató, több mint 20 éves iparági tapasztalattal. Több mint 1700 ügyfelet szolgáltunk ki több mint 80 országban. Cégünk integrálja a kutatás-fejlesztést, a gyártást és a műszaki szolgáltatásokat, hogy komplett SMT gyártósoros megoldásokat szállítson. Erős mérnöki képességekkel segítünk ügyfeleinknek intelligens, rugalmas és hatékony SMT gyárak felépítésében olyan berendezések használatával, mint a FUJI AIMEX III Smt Pick And Place Machine.
