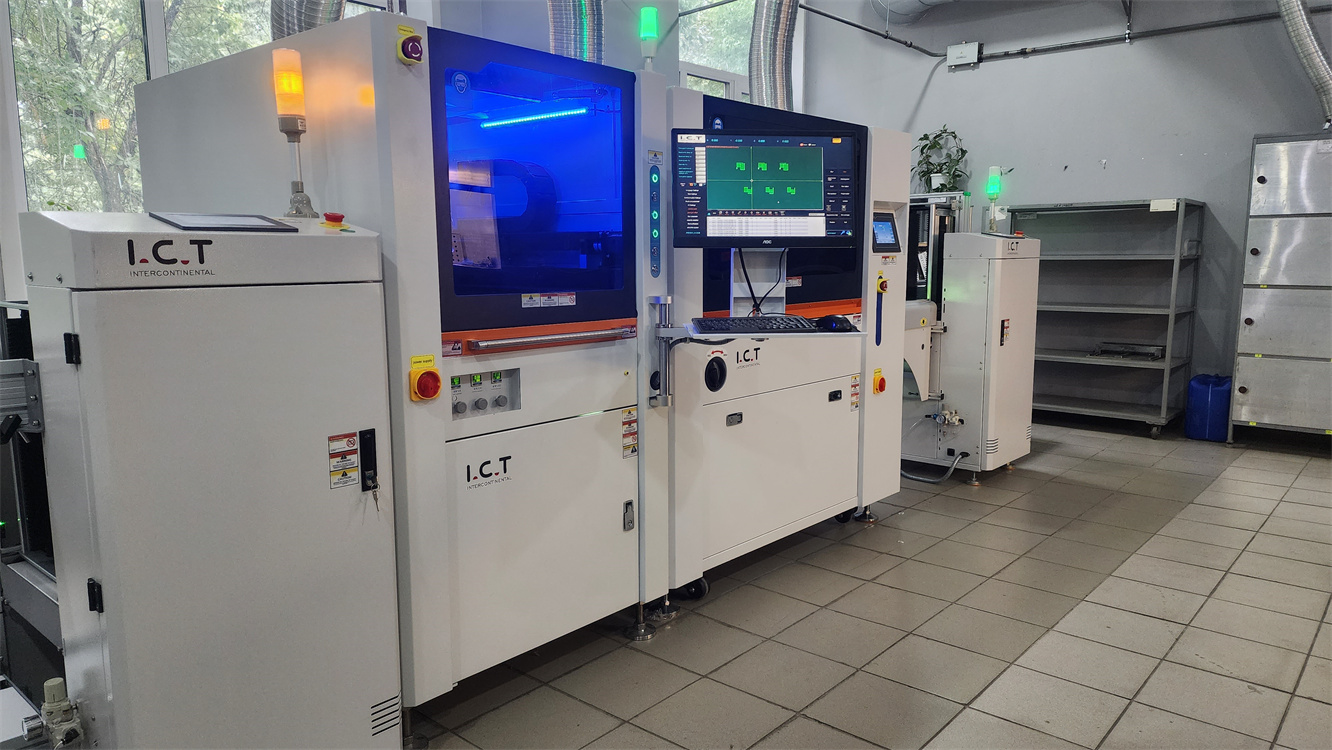

Az elektronikai gyártás világában gyakran felbukkan az 'SMT vonal' kifejezés. De mit is jelent ez pontosan? Az SMT a Surface Mount Technology rövidítése, amely olyan elektronikus áramkörök előállítására használt módszer, ahol az alkatrészeket közvetlenül a nyomtatott áramköri lapok (PCB-k) felületére szerelik fel. Az SMT-sor a teljes összeszerelősorra vonatkozik, ahol ezt a technológiát megvalósítják. Az SMT-vonal bonyolultságának megértése értékes betekintést nyújthat a modern elektronikai gyártásba.
Az SMT-vonal első lépése a sablonnyomtató. Ez a gép forrasztópasztát visz fel a PCB-re. A forrasztópaszta apró forrasztógolyók és folyasztószer keveréke, amely segíti a forrasztási folyamatot. A sablonnyomtató gondoskodik arról, hogy a paszta pontosan azokra a területekre kerüljön, ahol az alkatrészeket elhelyezik.
Az SMT sorban a következő a pick and place gép. Ez a gép felelős az elektronikus alkatrészek PCB-re történő elhelyezéséért. Felveszi az alkatrészeket az orsókról vagy tálcákról, és pontosan elhelyezi a táblán. A pick and place gép sebessége és precizitása döntő fontosságú az SMT vonal hatékonysága szempontjából.
Az alkatrészek behelyezése után a PCB a visszafolyó kemencébe kerül. Ez a sütő olyan hőmérsékletre melegíti a táblát, amely megolvasztja a forrasztópasztát, erős kötést hozva létre az alkatrészek és a PCB között. A visszafolyási folyamatot gondosan ellenőrzik, hogy az alkatrészeket ne sértse meg a túlzott hő.
Az SMT vonal utolsó szakasza az ellenőrzést és a tesztelést foglalja magában. Az automatizált optikai ellenőrző (AOI) gépek olyan hibákat keresnek, mint például a rosszul elhelyezett alkatrészek vagy a forrasztási problémák. Ezenkívül a funkcionális tesztelés biztosítja, hogy az összeszerelt PCB rendeltetésszerűen működik. Az ebben a szakaszban azonosított hibákat kijavítják, mielőtt a termék a gyártás következő fázisába kerülne.
Az SMT vonal egyik fő előnye a hatékonysága. A folyamat automatizálása nagy sebességű gyártást tesz lehetővé, csökkentve az elektronikai eszközök összeszereléséhez szükséges időt. Ez a hatékonyság különösen előnyös a nagyüzemi gyártásnál.
Az SMT vonalak magas szintű pontosságot kínálnak, ami elengedhetetlen a modern elektronikai eszközökhöz. A kiszedő és elhelyező gépek pontossága biztosítja az alkatrészek helyes elhelyezését, csökkentve a hibák valószínűségét és javítva a termék általános minőségét.
Az összeszerelési folyamat automatizálásával az SMT-sorok jelentősen csökkenthetik a munkaerőköltségeket. Ezenkívül a nagy mennyiségű termék gyors előállításának képessége méretgazdaságossághoz vezethet, ami tovább csökkenti az előállítás összköltségét.
Lineáris SMT gyártósor-elrendezésben a gépek egyenes vonalban vannak elrendezve. Ez az elrendezés egyszerű és könnyen kezelhető, így sok gyártó népszerű választása. Azonban más elrendezésekhez képest nagyobb alapterületet igényelhet.
Az U-alakú elrendezést úgy tervezték, hogy optimalizálja a helyet és javítsa a munkafolyamatot. A gépek U-alakúak, így a kezelők könnyedén mozoghatnak az SMT vonal különböző szakaszai között. Ez az elrendezés növelheti a hatékonyságot és csökkentheti a gyártáshoz szükséges időt.
A moduláris SMT gyártósor-elrendezés rugalmasságot és méretezhetőséget tesz lehetővé. A gépek modulokba vannak rendezve, amelyek igény szerint könnyen átkonfigurálhatók vagy bővíthetők. Ez az elrendezés ideális azoknak a gyártóknak, akiknek alkalmazkodniuk kell a változó gyártási követelményekhez.
Az SMT vonal teljes formájának és jelentésének megértése elengedhetetlen minden elektronikai gyártásban részt vevő számára. A sablonnyomtatótól a visszafolyó sütőig minden alkatrész döntő szerepet játszik az összeszerelési folyamatban. Az SMT sorozat előnyei, beleértve a hatékonyságot, a precizitást és a költséghatékonyságot, a modern termelés létfontosságú részévé teszik. Ezenkívül a megfelelő SMT gyártósor-elrendezés kiválasztása tovább növelheti a gyártási folyamat hatékonyságát és rugalmasságát. Ahogy a technológia folyamatosan fejlődik, az SMT-sorok jelentősége az elektronikai gyártásban csak tovább fog nőni.
