A PCB panelének és mennyiségének hogyan befolyásolja az összeszerelési költségeket a gyártási költségek csökkentése és a hatékonyság növelése szempontjából. Függetlenül attól, hogy hardver induló vállalkozás vagy beszerző menedzser, megérti, hogy a panelek, a megrendelés mennyisége és a termelési stratégiák hogyan csökkentik a PCB összeszerelési költségeit, segítve a hozam maximalizálását, miközben minimalizálják a hulladékot. Ebben az útmutatóban megvizsgáljuk, hogy az intelligens panel tervezése, a hangerő -tervezés és a folyamat igazítása hogyan optimalizálhatja a PCB gyártósorát. Merüljön el, hogy felfedezze a PCB -költségek ellenőrzésére szolgáló gyakorlati, megvalósítható tippeket, miközben megőrzi a minőséget és a sebességet.
A panelizálás egy olyan technika, amely a PCB gyártásában, ahol több táblát kombinálnak egyetlen panelen. Ez a módszer javítja a termelési teljesítményt, csökkenti a kezelési költségeket és védi a kis táblákat a feldolgozás során. A táblák kombinálásával a gyártók optimalizálhatják a PCB anyagának használatát és növelhetik a hatékonyságot.
A panelizáció számos előnyt kínál az összeszereléshez. Ez lehetővé teszi a gyorsabb SMT -elhelyezést, ha több táblát feldolgoz egy futtatáson. A csökkentett kezelhetőség és a hatékony depanelizáció időt takaríthat meg és csökkenti a költségeket. Ezenkívül a jobb anyagfelhasználás csökkenti az egységenkénti költségeket, így költséghatékonyá válik mind a kis, mind a nagy termelési futtatáshoz.
A panelizációs módszerek között szerepel a V-pontozás, a TAB útválasztás és a szilárd lappanel. Minden módszernek megvannak az előnyei és hátrányai:
V-pontozás: Vágja a V-alakú hornyokat a szélek mentén, megkönnyítve az elválasztást. Alkalmas táblákra, amelyek ellenállnak a stressznek.
Fület útválasztás: Kis füleket használ a táblák együtt tartásához, lehetővé téve a tiszta elválasztást. A legjobb az érzékeny táblákhoz.
Szilárd lappanelizálás: Az erősebb fülek extra támogatást nyújtanak, ideálisak a nagyobb táblákhoz. Több erőfeszítést igényel a szétválasztáshoz.

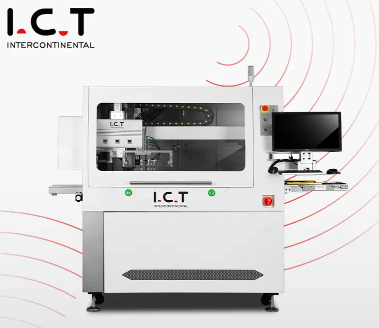

A depanelizáció az egyes táblák elválasztásának folyamata. Az opciók között szerepel a kézi és a gépi depaneling. A károsodás elkerülése érdekében elengedhetetlen a stressz kezelése az elválasztás során. A költségek és a hozamvédelem kiegyensúlyozása biztosítja a hatékony és megbízható termelést.
| Módszer | előnyök | FELTÉTEL magas |
|---|---|---|
| V-pontozás | Könnyű elválasztás, robusztus táblákhoz alkalmas | Stresszt okozhat, nem ideális az érzékeny táblákhoz |
| Fül -útválasztás | Tiszta elválasztás, érzékeny táblákhoz alkalmas | Bonyolultabb beállítás, magasabb kezdeti költségek |
| Szilárd lappanelizálás | Erős támogatás, ideális a nagyobb táblákhoz | Több erőfeszítést igényel a magasabb, magasabb munkaerőköltségekre |
A panelek megértésével a gyártók optimalizálhatják folyamatukat a költségek és a hatékonyság érdekében.
Magasabb volumen alacsonyabb egy egységenkénti költségeket a méretgazdaságosság felhasználásával. A gyártók a beállítási költségeket több táblára osztják, csökkentve az egyes árakat. Az összeszerelő házak megtakarítják az adagoló beállítását, a gépi programozási és a kezelő kalibrációs idejét.
A nagy megrendelések javítják a panelek hatékonyságát, és lehetővé teszik a gyártók fészkeszkáinak minimalizálása érdekében. Panelenként jobb anyaghozamot szerez, és az FR-4 hulladékot vágja.
Például, ha 10 kis táblát egy 250 mm -es x 250 mm -es panelen panel, elhagyhatja a fel nem használt területeket. Az 50 táblára történő méretezés lehetővé teszi a mérnökök számára az elrendezés optimalizálását, szinte az összes szubsztrátterület felhasználásával. A csökkentett mennyiségű hulladék felépítése csökkenti az ártalmatlanítási és a tárolási költségeket is, a műhely szervezésével a rejtett költségek csökkentése közben.
A nagy volumenű megrendelések kockáztatják az átfutási idő meghosszabbítását, ha a termelés nincs megfelelően. A gépeknek hosszabb folyamatos futtatásra van szükségük, és a PCB -gyártók prioritást élveznek a nagy feladatokat. A kézbesítés kiegyensúlyozása érdekében szegmentálják a megrendeléseket a tervezett tételekre, és használják a szakaszos ütemezést. A részleges szállítmányok segítenek elkerülni a kritikus épületek vonali éhezését, miközben kihasználják a mennyiségi árakat.
A rugalmas átfutási időstratégiák igazítják az ellátási láncot és csökkentsék a termelési szűk keresztmetszeteket a magas keverékben.
Az alacsony keverékű, nagy mennyiségű építkezés egyszerűsíti a programozást és az adagoló beállítását, csökkentve az átváltási hulladékot. A gépek gyakori leállás nélkül termelékenyek. A magas keverék, az alacsony volumenű megrendelések növelik az átváltási frekvenciát, növelik az alapjárati időt, mint etetők, programok és sablonkapcsolók. Ez befolyásolja a hatékonyságot, ha nem tervezik.
| Keverés | , alacsony volumenű alacsony keverék | , |
|---|---|---|
| Átváltási gyakoriság | Magas | Alacsony |
| Gépi leállás | Magasabb | Alacsonyabb |
| Egységenkénti összeszerelési költség | Magasabb | Alacsonyabb |
Ezeknek a kompromisszumoknak a megértése segíti a csapatok kiválasztását a PCB összeszerelési költségeinek ellenőrzéséhez a legjobb stratégia kiválasztásához, miközben megfelel a projekt igényeinek.
A tényleges panel elrendezése jelentősen csökkenti az anyaghulladékot. A páratlan alakú PCB-k együttes fészkelésével a gyártók maximalizálhatják az anyagfelhasználást. Például egy jól megtervezett panel akár 15%-kal csökkentheti az anyagköltségeket. Ez különösen fontos a nagy volumenű termelési futásokhoz, ahol még az egységenkénti kis megtakarítások is növelik a jelentős költségcsökkentést.
A panelizálás csökkenti az igazgatóságonkénti kézi érintések számát, ami jelentős munkamegtakarítást eredményez. A kevesebb kézi interakció kevesebb munkaidőt és csökkentett emberi hiba kockázatát jelent. Ezenkívül az SMT -ben a be- és kirakodási idők minimalizálódnak. Ez 20% -kal csökkentheti a munkaerőköltségeket a nagy volumenű termelésben, így a folyamat hatékonyabb és költséghatékonyabbá teszi a folyamatot.
A panelekkel ellátott táblák korszerűsítik a tesztelési folyamatokat, így az automatizált optikai ellenőrzés (AOI), a áramköri tesztelés (I.C.T) és a funkcionális tesztelés hatékonyabbá teszi. Több tábla egyszerre történő tesztelésével a gyártók csökkenthetik az egyes táblák teszteléséhez kapcsolódó időt és költségeket. Ez akár 30% -kal csökkentheti az ellenőrzési költségeket a mennyiség termelésében, biztosítva a magas színvonalú termelést, miközben minimalizálja a költségeket.
A depanelizációs módszerek jelentősen befolyásolják a költségeket és a kockázatokat. A V-pontozás olcsóbb módszer, de stresszt okozhat a táblákon, potenciálisan károsodást eredményez. A TAB útválasztása drágább, de enyhébb a táblákon, csökkentve a károsodás kockázatát az elválasztás során. A nem megfelelő depanelizáció növelheti a hulladéklerakéket, tagadva a panelizálással elért költségmegtakarítás egy részét. A költségek és a kockázat kiegyensúlyozása elengedhetetlen az általános megtakarítások maximalizálásához.
| nagy volumenű | képek | költsége |
|---|---|---|
| Anyagmegtakarítás | A tényleges elrendezés csökkenti a hulladékot, csökkenti az anyagköltségeket. | A jól megtervezett panel akár 15%-kal csökkentheti az anyagköltségeket. |
| Munkamegtakarítás | Kevesebb kézi érintés és gyorsabb berakodás/kirakodás csökkenti a munkaerőköltségeket. | A munkaerőköltségek 20% -kal csökkenthetők a nagy mennyiségű termelésben. |
| Tesztelési hatékonyság | Az egyszerűsített tesztelési folyamatok alacsonyabb ellenőrzési költségeket egységenként. | A tesztelési költségek 30% -kal csökkenhetnek a mennyiség termelésében. |
| Depanelizációs költségek | A V-pontozás olcsóbb, de kockázatosabb; A fül útválasztása drágább, de biztonságosabb. | A megfelelő módszer kiválasztása megakadályozhatja a hulladékot és biztosíthatja a költségmegtakarítást. |
Ezeknek a tényezőknek a megértésével a gyártók kiszámíthatják a panelek költségmegtakarítását, és megalapozott döntéseket hozhatnak a termelési folyamatok optimalizálása érdekében. Minden szempont konkrét lehetőségeket kínál a költségek csökkentésére, miközben fenntartja a magas színvonalú outputot.
A panelen tervezéseknek igazodniuk kell az összeszerelő berendezések képességeivel. Győződjön meg arról, hogy a panel elrendezése megegyezik a szállítószalagok és a szerelvények méreteivel és követelményeivel. A kitörő lapok megtervezése a hatékony depaneláláshoz jelentősen csökkentheti a kézi szülés és a potenciális károsodás elválasztása során. Például, a V-alakú kitörő lapok használata a depaneling folyamatot simábbá és megbízhatóbbá teheti.
A panel mérete kritikus tényező a költségek optimalizálásában. Vegye figyelembe a pick-and-hely, az újracsomagolás és az AOI gépek méretkorlátozásait. A túlméretezett panelek kézi beavatkozást igényelhetnek, növelhetik a munkaköltségeket és csökkentik a hatékonyságot. Ha a paneleket az optimális mérettartományban tartja a berendezések számára, fenntarthatja a sima automatizálást és csökkentheti a kézi kezelés szükségességét. Például egy olyan panel mérete, amely jól illeszkedik a gép képességeibe, akár 25%-kal is javíthatja az átviteli sebességet.
A panelezési módszer megválasztásának a termelési mennyiség alapján kell lennie. A kis prototípusok esetében a V-pontozás gyakran elegendő és költséghatékony. A nagy volumenű futtatáshoz azonban a TAB útválasztása általában előnyös, mivel ez egy szelídebb szétválasztási folyamatot biztosít, csökkentve a deszkás károsodásának kockázatát. A V-pontszám és a TAB útválasztásának használatának megértése jelentősen befolyásolhatja mind a költségeket, mind a minőséget. Például a TAB útválasztása akár 10% -kal csökkentheti a hulladéklerakéket a nagy volumenű termelési futások során.
| Példa | Példa | Példa |
|---|---|---|
| A panelek igazítása | Mérni a mintákat a szállítószalaggal és a lámpatestekkel. | V-alakú kitörési fülek használata az egyszerű depaneláláshoz. |
| Kiegyensúlyozó panel méret | Gondoskodjon arról, hogy a panelek megfeleljenek a gépi képességeknek a kézi beavatkozás elkerülése érdekében. | A panelek tartása a gépi méretkorlátokban az automatizálás hatékonyságának fenntartása érdekében. |
| Panelizációs módszer kiválasztása | Válassza a V-SCORE lehetőséget a kis futásokhoz, a nagy hangerő fületi útválasztásához. | V-pont a prototípusokhoz, a termelési futások fül útválasztása a hulladék csökkentése érdekében. |
Ezeknek a tervezési tényezőknek a gondos mérlegelésével a gyártók optimalizálhatják a paneleket mind a költségek, mind a hatékonyság érdekében. Minden választás befolyásolja a termelési áramlást és a végső költségeket, és a megalapozott döntéseket döntő fontosságú a megtakarítások maximalizálása és a magas színvonalú termelés fenntartása érdekében.
A panelizálás csökkenti az összeszerelési költségeket az anyagfelhasználás javításával és a kezelés csökkentésével. A több tábla egy panelen kombinálása maximalizálja az anyaghasználatot, csökkentve a hulladékot. Kevesebb kézi érintés az igazgatóságonként alacsonyabb munkaköltségeket. A hatékony depanelizációs módszerek időt takarítanak meg és csökkentik a hibákat.
Igen, a panelek hasznosak lehetnek a kis mennyiségű megrendeléseknél. Korszerűsíti az összeszerelési folyamatot, hatékonyabbá téve. Még kevesebb táblával is, a panelizálás csökkenti a beállítási időket és javítja az anyaghasználatot. Ez költségmegtakarítást eredményezhet, különösen automatizált berendezések használatakor.
A legjobb panelezési módszer a tervezési és termelési igényektől függ. A V-pontozás alkalmas kicsi, robusztus táblákhoz és prototípusokhoz. A TAB útválasztása jobb a nagyobb, érzékenyebb tábláknál. A Solid Tab panele extra támogatást nyújt a nagy táblák számára, de több erőfeszítést igényel a szétválasztáshoz.
A növekvő megrendelési volumen jelentős költségmegtakarításhoz vezethet. A magasabb volumen csökkenti az egységenkénti költségeket a méretgazdaságosság révén. A beállítási költségek több egységre oszlanak meg, csökkentve az egyéni költségeket. Az anyagfelhasználás szintén javul, csökkentve a hulladékot. Például egy nagy megrendelés 20% -kal csökkentheti az egységenkénti költségeket egy kicsihez képest.
A megfelelő panel kialakításának kihagyása megnövekedett költségekhez és termelési késésekhez vezethet. A rosszul megtervezett panelek anyaghulladékot, magasabb munkaerőköltségeket és megnövekedett hulladékköltségeket okozhatnak. A nem megfelelő depanelizáció károsíthatja a táblákat, ami átdolgozáshoz vagy hulladékhoz vezethet. A megfelelő panel kialakítása biztosítja a hatékony termelést és a költségmegtakarítást.
Annak megértése, hogy a PCB -panelek és a mennyiség -ütés -összeszerelési költségek hogyan döntenek a termelés optimalizálásához. Az anyagmegtakarításoktól és a munkaerő -hatékonyságtól a megfelelő panelezési módszer kiválasztásáig minden tényező szerepet játszik a költségek csökkentésében és a sebesség javításában. Ha javítani kívánja a PCB gyártását, fontolja meg a partnerséget, mint például a Dongguan I.C.T Technology Co., Ltd., ezek a fejlett PCB -megoldásokra specializálódnak, és segíthetnek a hatékonyság és a költségmegtakarítás maximalizálásában.
