ICT-1200
I.C.T
| Mennyiség: | |
|---|---|
| Teljesen automatikus forrasztópaszta stencilnyomtató gép
Az ICT-1200 egy nagy pontosságú, teljesen automatikus forrasztópaszta stencilnyomtató gép, amelyet LED-es és nagy méretű termékekhez terveztek. A fejlett automatizálás és a MES integráció révén nulla hibát ér el. A legfontosabb jellemzők közé tartozik a ±0,015 mm-es ismétlési pontosság, az automatikus kalibrálás és a ragasztónyomtatás támogatása. Ez az SMT NYÁK-sablonnyomtató akár 1500x450 mm-es nyomtatott áramköri lapokat is kezel, biztosítva a stabil termelést. Importált alkatrészekkel és eredeti szabadalmakkal megbízható teljesítményt kínál az elektronikai gyártás számára. Egyszerű kezelés a Windows 10 interfészen keresztül felgyorsítja a beállítást. Ideális LCD TV-hez, járműelektronikához és általános nyomtatott áramköri lapokhoz.
| Jellemző
Nagy pozicionálási pontosság
A teljesen automatikus forrasztópaszta stencilnyomtatógép ±0,015 mm-es ismétlődő pozicionálást és 0,03 mm-es nyomtatási pontosságot biztosít. A koaxiális fénnyel működő fejlett látórendszer különféle jelölési pontokat azonosít az ónozott vagy réz PCB-ken. Ez minden alkalommal tökéletes igazítást biztosít, csökkentve a hibákat a nagy mennyiségű gyártás során. Alkalmas vékony vagy vetemedett táblákhoz.
Automatikus vezérlőrendszerek
Ez az SMT forrasztópaszta nyomtató automatikus NYÁK-kalibrációval, a gumibetét nyomásának beállításával, a nyomtatással és a sablontisztítással rendelkezik. Programozható motorok szabályozzák az elválasztási sebességet és távolságot a többmódszeres szétszereléshez. Költséget takarít meg a LED-összeszerelő sorok hatékonyságának és minőségellenőrzésének javításával.
Felfüggesztett nyomtatófej
Önálló fejlesztésű felfüggesztett fej automatikus nyomáskiegyenlítéssel. Támogatja a valós idejű visszajelzést a pontos pasztaképzés érdekében. A kettős léptetőmotorok stabil nyomást biztosítanak, ideálisak a forrasztópaszta precíz felhordásához nagy PCB-ken.
Az egyedi szíjrendszer megakadályozza a PCB letapadását, precíz motorvezérléssel a fordulatszám és a pozíció tekintetében. Az oldalsó bilincsek és az opcionális vákuum szilárdan tartják a táblákat, biztosítva a sima stencilkontaktust. A rugalmas irányok bármely SMT-vonalbeállításhoz illeszkednek.
Száraz, nedves vagy kézi tisztítási módot kínál. A különálló CCD kialakítás és permetezőrendszer hatékonyan használja fel az alkoholt és a papírt. Az erős vákuumos kipufogógáz tisztán tartja a teljesen automatikus forrasztópaszta nyomtatót, minimálisra csökkentve az állásidőt.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

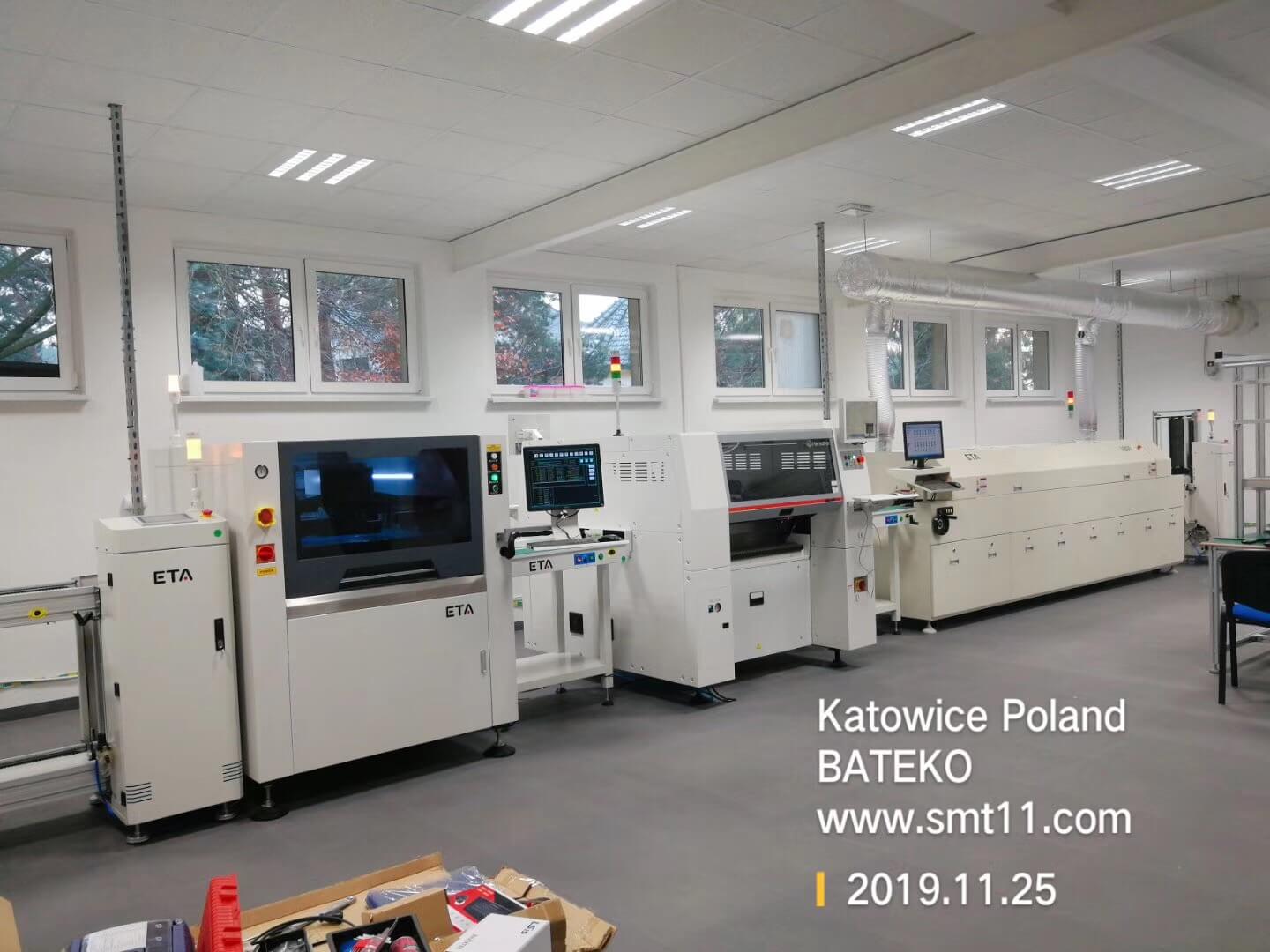

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
Ellenőrzi a belső forrasztási kötés integritását, és észleli a rejtett hibákat. | |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címketartó / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
2025 szeptemberében ICT mérnökök ellátogattak egy otthoni LED világítástechnikai gyárba telepítés és képzés céljából. Az ügyfélnek egy teljes SMT-vonalra volt szüksége 13 géppel, összesen 29 méteren, de a hely 21x5 méterre korlátozódott. U-alakúra alakítottuk át, 16x2,7 méterhez tökéletesen passzolt. 2 nap beállítás és hibakeresés, valamint 6 nap gyakorlati képzés és támogatás után a vonal zökkenőmentesen futott. Ez a nagy pontosságú forrasztópaszta nyomtató zökkenőmentesen integrálható, növelve a LED-es gyártási hatékonyságukat.
| Szerviz és képzési támogatás
Az ICT teljes körű támogatást nyújt, beleértve a telepítést, a karbantartást és a helyszíni képzést. Mérnökeink keresletelemzést, vonaltervezést és folyamatoptimalizálást kínálnak. Globális szervizközpontokkal biztosítjuk a gyors reagálást és a frissítéseket. A képzés kiterjed a működésre, a hibaelhárításra és a csapat biztonságára.
| Vásárlói vélemények
Ügyfeleink szeretik mérnökeink szakszerű útmutatásait és a gyors problémamegoldást. Dicsérik a megbízható teljesen automatikus forrasztópaszta stencilnyomtató gépet a stabil teljesítményért. A biztonságos csomagolás megakadályozza a szállítás közbeni sérüléseket. A problémákra adott gyors válaszok biztosítják a termelés zavartalan működését.
| Tanúsítványok és szabványok
Az ICT CE, RoHS és ISO9001 tanúsítvánnyal rendelkezik a minőség és a biztonság tekintetében. Több szabadalom lefedi a tisztító-, adagoló- és ütközés-elhárító rendszereket. Ezek megfelelő, innovatív berendezéseket biztosítanak a globális piacokon.
| Az ICT cégről és gyárunkról
Az ICT házon belüli kutatás-fejlesztéssel és termeléssel rendelkezik, több mint 89 alkalmazottal és gyors növekedéssel. Több mint 1600 ügyfelet szolgálunk ki 72 országban. A gyárak szigorú tesztelési és minőségirányítási rendszerekkel rendelkeznek. Ez megbízható SMT megoldásokat garantál világszerte.
