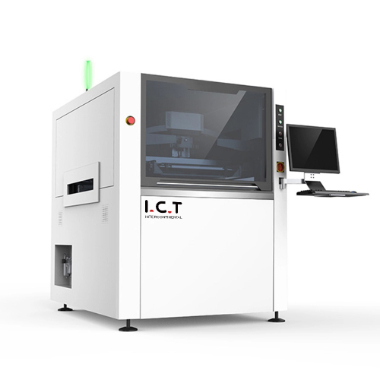

A Full-Auto SMT sablon nyomtató az SMT teljes vonalú berendezések elsődleges berendezése. Ez az SMT -ipar három mainstream alkatrészének egyike. Az SMT sablon nyomtatót félautomata és teljesen automatikusan osztják. Jelenleg a legtöbb mainstream gyár teljes auto SMT sablon nyomtatót használ. Mivel a Full-Auto SMT sablon-nyomtatóipar teljes technológiája viszonylag érett volt, számos ismert márka alakult ki otthon és külföldön egyaránt. Hadd mutassam be a Full-Auto SMT sablon nyomtató működési folyamatát.
Ez a tartalomlista:
L Melyek a teljes-auto SMT sablon nyomtató sajátos munkafolyamata?
L Melyek a Full-Auto SMT sablon nyomtató gyártási lépései?
L Milyen óvintézkedések vannak a Full-Auto SMT sablon nyomtató használatakor?
① A PCB-t táplálja a az automatikus rakodógép a szállítószalag mentén az automatikus rakodógépen teljes-auto SMT sablon nyomtatóba
② A Full-Auto SMT sablon nyomtató megtalálja a PCB fő szélét és megkeresi azt
③ A Z-keret felmegy a vákuumlemez helyzetébe
④ Adjon hozzá vákuumot a PCB különleges helyzetben történő rögzítéséhez
⑤ A látótengely lassan a NYÁK első céljára mozog
⑥ A Full-Auto SMT sablon nyomtató kamera a megfelelő acélháló alatt keresi a jelképet
⑦ A gép mozgatja a nyomtatott sablont, hogy igazítsa azt a PCB -hez, és a gép a sablont az X és Y tengely irányában és az orsó irányában mozgathatja
⑧ A sablon igazodik a PCB-hez, a z-keret felfelé mozog, és a PCB megérinti a sablon alsó részét
⑨ Miután a helyére költözött, a Squeege a forrasztópasztát tolja a sablonra, és kinyomtatja a NYÁK betét helyzetére a sablon lyukain keresztül.
⑩ Amikor a teljes-auto SMT sablon nyomtatót kinyomtatják, a z-keret lefelé mozog, hogy a PCB-t és a sablont elkülönítse.
11 Full-Auto SMT STENCIL nyomtató PCB-t küld a következő folyamatnak
12 teljes auto smt sablon printhen kapja meg a következő nyomtatott NYÁK-t.
Rögzítse a sablont a teljes-automatikus SMT sablon nyomtatóhoz, és hibakeresést végezzen, majd szerelje össze a tiszta serpenyőt az automatikus forrasztópaszta nyomtatóján.
Használjon egy forrasztó paszta keverő kést, hogy a forrasztópasztát hozzáadja a sablonhoz. A forrasztópaszta első alkalommal körülbelül 1 cm, a szélesség 1,5 és 2 cm. A hossz a NYÁK hosszától függ. Mindkét oldal körülbelül 3 cm -rel hosszabb, mint a nyomtatott terület. Nem szabad túl hosszúnak vagy túl rövidnek lennie. Adjunk hozzá forrasztópasztát két óránként, körülbelül 100 gramm forrasztópasztát.
Helyezze be a PCB táblát a nyomtatáshoz, ellenőrizze az 5dbs -t a nyomtatás előtt, és kezdje el a termelést, miután megerősítette, hogy a nyomtatás minősége normális.
A teljes-auto SMT sablon nyomtató normál nyomtatási folyamatában a kezelőnek fél órán belül egyszer ellenőriznie kell a nyomtatási hatást, hogy megvizsgálják-e olyan hibák, mint az ón hiánya, a folyamatos ón, az élezés, a váltás, a hiányzó nyomtatás stb., És a csapok túl sűrűek. Az alkatrészek nyomtatási hatását főként ellenőrzik.
A sablont minden 5 darabos nyomtatott nyomtatványt meg kell tisztítani. Ha vannak olyan alkatrészek, amelyekben túl sűrű csapok vannak a PCB táblán, akkor a tisztítási gyakoriságot meg kell növelni, és egyszer 3dbs nélkül kell megtisztítani.
A Full-Auto SMT sablon nyomtató általában a táblák betöltéséből, a forrasztópasztából, a lenyomatból és az áramköri lapátvitelből áll. A forrasztópaszta nyomtatás bonyolult folyamat, amely hajlamos bizonyos hibákra és befolyásolja a végtermék minőségét. Ezért a Full-Auto SMT sablon nyomtatót használva figyelnie kell a kapcsolódó kérdésekre.
① A Full-Auto SMT sablon nyomtató gyártási folyamatában, ha a folyamatos 3PCS nyomtatás rossznak bizonyul, akkor a technikusnak értesíteni kell a rosszul nyomtatott PCB hibakereséséről és tisztításáról.
② A rosszul nyomtatott NYÁK -táblák tisztításakor ne karcolja meg közvetlenül a PCB felületét kemény tárgyakkal, hogy megakadályozza a NYÁK felületi áramköreit
③ Az arany ujjaival rendelkező PCB-knek kerülniük kell az arany ujjait, törölje meg őket többször pormentes papírral és egy kis alkohollal, kiszáradjon egy légpisztollyal, és ellenőrizze nagyító alatt, hogy ne legyen maradék forrasztó paszta.
④ A teljes-auto SMT sablon nyomtató normál nyomtatási folyamata során ellenőrizni kell, hogy a forrasztópaszta rendszeresen túlcsordult-e, és összegyűjti-e a túlcsordulott forrasztópasztát.
⑤ A teljes auto SMT sablon nyomtató elkészítése után befejeződött, kiegészítők és szerszámok, például forrasztópaszta, kaparók, acélháló stb.
⑥ Az SMT -folyamat első folyamata a forrasztópaszta nyomtatásának folyamatában. Az SMT-folyamat hibáinak nagy részét a teljes-auto SMT stencil nyomtató nem megfelelő működése okozza.
⑦ A helyes működési folyamat a kulcs a nyomtatás minőségének biztosításához. Remélem, hogy a fenti teljes auto SMT sablon-nyomtató gyártási műveleti folyamat segíthet Önnek.
