Nézetek:0 Szerző:Site Editor Megjelenési idő: 2022-04-20 Eredet:Webhely
A Semiauto SMT gyártósor, , amelyet Surface összeszerelési technológiának is neveznek, az elektronikus összeszerelési technológia új generációja, amelyet a hibrid integrált áramköri technológiából fejlesztettek ki. Ezt jellemzi az alkatrészek felületre szerelt technológiájának és az újbóli forrasztási technológiának a használata. Új generációvá vált az elektronikus termékgyártásban.
Ez a tartalomlista:
L Milyen előállítási előkészítési feltételek vannak a félig automatikus SMT gyártósorhoz?
l Milyen adatokra van szükség a félig automatikus SMT gyártósor gyártásához?
L Milyen adatszerkesztési lépései vannak a félig automatikus SMT gyártósorról?

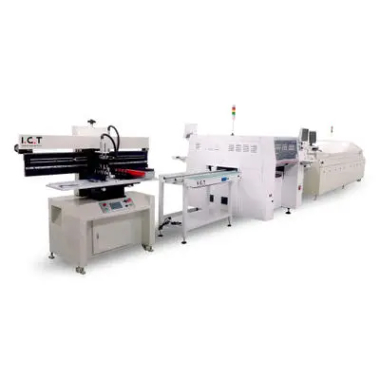

A fő berendezése a következőket félig automatikus SMT gyártósor tartalmazza: nyomtatógép, elhelyezési gép (felső felületi elektronikus alkatrészek), visszaverődő forrasztás, plug-in, hullámkemence, tesztcsomagolás. Az SMT széles körű alkalmazása elősegítette az elektronikus termékek miniatürizálását és többfunkcióját, és feltételeket biztosított a tömegtermeléshez és az alacsony hibamennyiség előállításához.
A előkészítése félig automatikus SMT gyártási vonal előállítási programjának megköveteli a következő típusú adatok elkészítését, és a félig automatikus SMT gyártósor előkészítését a következő sorrendben kell elvégezni. A PWB Board/Képernyő Adat -bemenete → Nyomtatási feltétel Adatbevitel → Ellenőrizze az adatok bemenetét → Az adatbemenet tisztítása → Kiegészítő adatok bemenet A fenti adatokat főként az első elemhez (PWB és a képernyő adatok), a második elem (nyomtatási feltételek adatainak) és a negyedik elemre (a tisztítási adatok) kell összeállítani.
l Adatbevitel: Az ALT gomb segítségével aktiválhatja a menü kiválasztását
L PWB/sablon adatok, a PWB tábla/képernyő adatbeviteli képernyője jelenik meg ebben az időben, a képernyőn be kell írni az adatokat:
L PWB ID ---- A jelenleg gyártott PWB kódneve.
L PWB méret (x, y), a jelenleg előállított PWB hossza és szélességének mérete.
l Az elrendezés eltolás (x, y), a jelenlegi PWB termelési eltérése (általában a PWB jobb alsó sarkára utal).
l Vastagság, a jelenleg előállított PWB tábla vastagsága.
L STENCIL ID ---- A jelenleg használt sablon kódneve.
L A sablon méret (x, y), a sablon hossza és szélességének mérete jelenleg félig automatikus SMT gyártósorral.
l Nyomtató-elrendezési szabvány, válassza ki az aktuális félauto SMT gyártósor nyomtatása eltérési módját.
l Origin eltolás (X, Y), a PWB referenciapont és a képernyő referenciapontja közötti eltérés.
L PWB típusú ----- Válassza a PWB típusú lehetőséget a Kiválasztó mezőbe.
L BOC MARK1 (X, Y), a PWB és a sablon eltérése korrigálja az első felismerési pont koordinátáit.
l boc mark2 (x, y), a PWB és a sablon eltérése javítja a második felismerési pont koordinátáit.
l A csillag a Soc Mark1, a SOC Mark2, a BOC Mark1, a BOC MARK2 után jelzi az azonosítási pont azonosítási információkat.
