NXTR
FUJI
| Mennyiség: | |
|---|---|
| NXTR Smart SMT platform

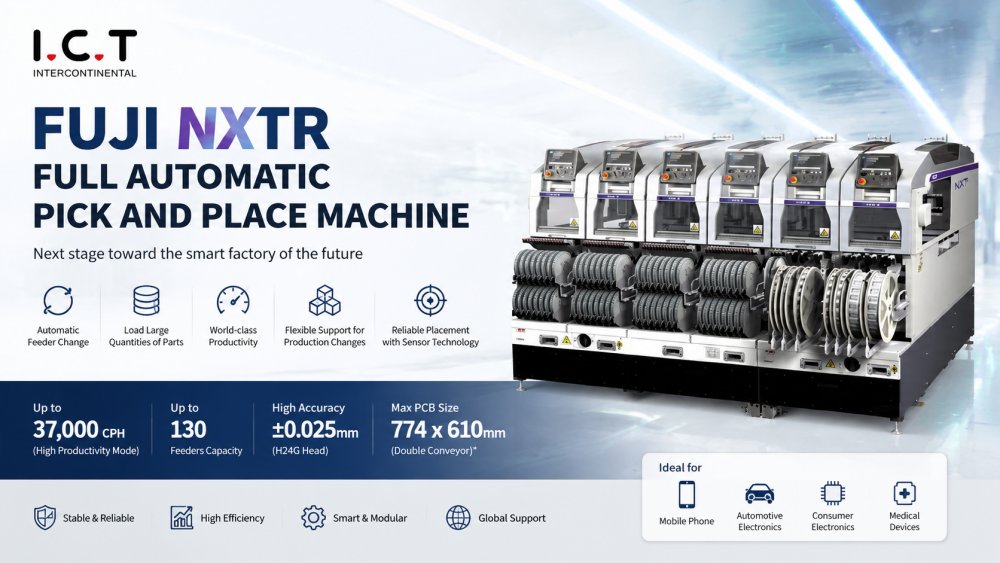

A FUJI Pick and Place Machine NXTR sorozat egy következő generációs SMT elhelyezési megoldás, amelyet intelligens gyárak és nagy volumenű elektronikai gyártás számára terveztek. Moduláris felépítése lehetővé teszi a rugalmas vonalkonfigurációt a különböző gyártási igények alapján. Ezt a rendszert széles körben használják a mobiltelefonokban, a fogyasztói elektronikában, az autóelektronikában és a nagy sűrűségű PCB-összeállításokban.
Alapvető FUJI SMT Pick and Place Machineként nagy sebességű és nagy pontosságú alkatrészek elhelyezést biztosít fejlett érzékelő alapú vezérléssel és intelligens adagolókezeléssel. A teljes SMT gyártósorba integrálva nyomtatókkal, SPI-rendszerekkel, reflow sütőkkel és AOI ellenőrző rendszerekkel működik együtt. Az ICT teljes körű telepítést, oktatást és globális műszaki támogatást biztosít a stabil termelés és a gyors felfutás biztosítása érdekében.
| Termékjellemzők
A FUJI Pick and Place Machine NXTR moduláris architektúrával készült, amely rugalmas SMT-vonalkonfigurációt tesz lehetővé. A gyártók könnyedén bővíthetik vagy módosíthatják a termelési kapacitást a termékkereslet alapján. Ez a szerkezet csökkenti az állásidőt és javítja a gyári méretezhetőséget. Mindegyik modul önállóan működik, de zökkenőmentesen integrálódik a teljes SMT gyártósorba. Ez alkalmassá teszi olyan intelligens gyárak számára, amelyek gyors alkalmazkodást és nagy hatékonyságot igényelnek a modern elektronikai gyártási környezetben.
A FUJI SMT Pick and Place Machine fejlett automatikus adagolócsere-rendszert használ, amely jelentősen csökkenti a kézi beavatkozást. Folyamatos gyártást tesz lehetővé a különböző termékmodellek közötti átállási idő minimalizálásával. A rendszer akár 130 szalagadagolót is képes kezelni, támogatva a magas keverékű gyártási környezeteket. Ez a funkció javítja a termelékenységet és csökkenti a kezelői munkaterhelést. Biztosítja a stabil anyagellátást, és segít fenntartani az egyenletes SMT gyártási teljesítményt a hosszú gyártási ciklusok során.
Az automatikus pick and place gép rendkívül nagy sebességű teljesítményt nyújt, akár 37 000 cph-t is elérhet nagy termelékenységű üzemmódban. A különböző fejtípusok, mint például a H24G, H08M és H02F rugalmas gyártási kapacitást biztosítanak a különböző méretű alkatrészekhez. Ez a nagy sebességű képesség ideálissá teszi mobiltelefonok NYÁK-összeszereléséhez és nagyszabású elektronikai gyártáshoz. Folyamatos működés mellett is stabil pontosságot biztosít, így nagy teljesítményt és alacsony hibaarányt biztosít.
A FUJI SMT gép fejlett szenzortechnológiát integrál a valós idejű elhelyezésfigyeléshez. Az alkatrész felvételétől az elhelyezésig minden lépést ellenőriznek a pontosság és stabilitás biztosítása érdekében. A rendszer támogatja a nagy pontosságú elhelyezést ±0,025 mm-es pontossággal optimalizált módokban. Ez csökkenti az elhelyezési hibákat és javítja a termékhozamot. Ez különösen fontos a modern okostelefonokban és a fejlett elektronikai eszközökben használt nagy sűrűségű PCB-konstrukcióknál.
Az NXTR rendszer az alkatrészméretek széles skáláját támogatja, az ultra-kis chipektől a nagyobb IC- és kártyaszintű alkatrészekig. A különböző fejkonfigurációk lehetővé teszik a vegyes terméktípusok optimalizálását. Ez a rugalmasság alkalmassá teszi a gyakori termékcserékkel rendelkező EMS-gyárakhoz. Stabil teljesítményt biztosít a különböző gyártási követelmények között, miközben megőrzi a nagy sebességet és pontosságot, így erős megoldás a dinamikus gyártási környezetekben.
| Specifikáció
Alapvető specifikációk | |
PCB méret (LXW) | 48 x 48 mm-től 774 x 610 mm-ig (kettős szállítószalag)* |
Az adagoló kapacitása | Akár 130 (8 mm-es szalag) |
Elhelyezési pontosság | H24G: +/-0,025 mm (normál mód) / +/-0,038 mm (termelékenység-prioritásos mód, fejlesztés alatt) (3sigma) cpk≥1,00 |
A gép méretei | Hossz: 1280 mm, Szé: 2656 mm, M: 1556 mm |
A fejek elhelyezése | |||||
H24G | H08M | H02F | H01 | OF | |
A fúvóka mennyisége | 24 | 8 | 2 | 1 | 1 |
Átbocsátóképesség (cph) | 37 000 cph (termelékenység prioritásos mód, fejlesztés alatt) | 13000 | 7300 | 4200 | 3000 |
Alkatrész mérete (mm) | 03015 mm - 5 x 5 | 0603 (0201') - 45 x 45 | 1608 (0603') - 74 x 74 (32 x 180) | 1608 (0603') - 74 x 74 (32 x 180) | |
Alkatrész meglétének ellenőrzése | ○ | ○ (H08MQ) | ○ | x | |
Alkatrészellátás Szalag | ○ | ○ | ○ | ○ | |
Bot | x | ○ | ○ | ○ | |
Tálca | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
A fúvóka mennyisége | 12 | 4 | 1 | |
Átbocsátóképesség (cph) | 27 000 | 12000 | 5800 | |
Alkatrész mérete (mm) | 0402 (01005') átlósan 12,5 mm-ig, Y pedig 7,5 mm vagy kevesebb | 1608 (0603') - 15 x 15 | 1608 (0603') - 74 x 74 (32 x 100) | |
Elhelyezési pontosság | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Alkatrész meglétének ellenőrzése | o | x | o | |
Alkatrészellátás | Szalag | o | o | o |
Bot | x | o | o | |
Tálca | x | o | o | |
*A konkrét működési feltételekért és a részletes specifikációkért forduljon az ICT-hez.
| SMT vonali berendezések listája
SMT összeszerelő sorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
A FUJI Pick and Place Machine egy teljes SMT termelési ökoszisztéma része. Zökkenőmentesen működik forrasztópaszta-nyomtatókkal, SPI-ellenőrző rendszerekkel, visszafolyó kemencékkel, AOI ellenőrző gépekkel és PCB-kezelő berendezésekkel. Ez az integráció biztosítja a teljesen automatizált gyártási folyamatot a PCB betöltésétől a végső ellenőrzésig. Az ICT kulcsrakész SMT-megoldásokat kínál, amelyek segítségével a gyárak hatékony, stabil és intelligens gyártósorokat építhetnek a globális elektronikai gyártáshoz.
| Videó az ügyfelek sikeréről
Az ICT sikeresen megvalósított egy teljes SMT gyártósor telepítési és képzési projektet Algériában a mobiltelefon-gyártáshoz. A rendszer SMT betöltőt, ICT-4034 stencilnyomtatót, SPI rendszert, FUJI Pick and Place Machine megoldást, Lyra 733 reflow sütőt, AOI ellenőrző rendszert és PCB-kezelő berendezéseket tartalmaz.
A helyszíni támogatás egy hónapja alatt mérnökeink elvégezték a telepítést, a hibakeresést és a kezelői képzést. A FUJI SMT Pick and Place Machine kulcsszerepet játszott a stabil, nagy sebességű, állandó pontosságú termelés elérésében. Az ügyfél sikeresen elindította a tömeggyártást, és pozitív visszajelzést adott a berendezések stabilitásával és az IKT műszaki támogatásával kapcsolatban.
| Szerviz és képzési támogatás
Az ICT teljes körű globális műszaki támogatást nyújt az SMT gyártósorokhoz, beleértve a telepítést, a programozást, a hibakeresést és a kezelői képzést. Mérnökeink a helyszínen és online támogatják ügyfeleinket, biztosítva a gyártás gyors beindítását és a stabil működést. A képzés kiterjed a gép üzemeltetésére, karbantartására és a termelés optimalizálására. Ez segít az ügyfeleknek gyorsan elsajátítani a FUJI Pick and Place Machine-t, és hatékony SMT gyártást érhetnek el csökkentett állásidővel és jobb termelékenységgel.
| Ügyfél dicsérete
Az ügyfelek nagyra értékelik a FUJI Pick and Place Machine teljesítményét stabilitása és nagy sebességű gyártási képessége miatt. Nagyra értékelik az ICT mérnökök által nyújtott professzionális telepítést és képzést. Az intelligens adagolórendszert és a pontos elhelyezés-szabályozást gyakran kiemelik, mint fő előnyöket. Az ügyfelek nagyra értékelik gyors reagálású szolgáltatásunkat, biztonságos csomagolásunkat és megbízható globális szállítási támogatásunkat, amelyek biztosítják a projektek gördülékeny végrehajtását a szállítástól a gyártásig.
| Minősítésünk
Az IKT-berendezések megfelelnek a globális szabványoknak, beleértve a CE, RoHS, ISO9001 és számos szabadalmaztatott technológiát. Ezek a tanúsítványok biztonságot, megbízhatóságot és stabil teljesítményt biztosítanak ipari környezetben. Minden FUJI SMT Pick and Place Machine rendszert szigorúan tesztelnek a szállítás előtt. Minőségellenőrzési folyamatunk egyenletes teljesítményt és hosszú távú megbízhatóságot biztosít a globális SMT gyártási alkalmazások számára.
| Az IKT-ról és a gyárról
Az ICT vezető SMT-megoldás-szolgáltató, több mint 20 éves tapasztalattal az elektronikai gyártóberendezések területén. Több mint 1700 ügyfelet szolgáltunk ki világszerte több mint 80 országban. Cégünk integrálja a kutatás-fejlesztést, a termelést, az értékesítést és a műszaki szolgáltatásokat, hogy komplett SMT gyári megoldásokat szállítson. Erős mérnöki képességekkel és szigorú minőség-ellenőrzéssel segítünk ügyfeleinknek hatékony, intelligens és méretezhető SMT-gyárak felépítésében a kezdetektől a tömeggyártásig.
