ICT-SS430
I.C.T
Selective Wave Solder Equipment
| Mennyiség: | |
|---|---|
| Off-line szelektív hullámos forrasztóberendezés
Az ICT off-line szelektív hullámforrasztógép egy nagy teljesítményű rendszer, amelyet Kínában fejlesztettek ki a nagy volumenű vonalak rugalmas többhullámú igényeire. A PCB rögzített marad, miközben a permetező és a forrasztófelület mozog a pontos eredmények érdekében. Az N2 online fűtés tökéletesen nedvesíti a forrasztást és csökkenti a salakot. A teljes számítógépes vezérlés beállítja az útvonalakat, hőmérsékleteket, folyasztószereket, forrasztási típusokat, N2, mentett menükkel a nyomon követhetőség érdekében. Az automatikus hullámmagasság kalibrálása minden PCB után biztosítja a stabilitást.
A CCD jel pozicionálása minden táblát ellenőriz. Könnyű öntött alumínium asztal Panasonic szervókkal és lineáris sínekkel gyorsan, halkan mozog. A német sugárszelep apró, 10% alatti szilárdságú fluxuspontokat permetez. A nyomástartó tartály egyenletesen tartja a fluxust. A német elektromágneses szivattyú megbízható csúcsokat biztosít. Ti forrasztóedény öntöttvas melegítővel elkerüli a szivárgást, gyorsan felmelegszik. Ez a szelektív hullámos forrasztóberendezés szelektív PCB forrasztógépként kiváló.
| DIP vonali felszerelések listája
A német nagyfrekvenciás impulzus befecskendező szelep kicsi, precíz fluxuspontokat állít elő 10% alatti szilárdanyagtartalommal. Opcionális elakadásérzékelés. A tálca felfogja a maradványokat a könnyű tisztítás érdekében. Az XY platformon lévő fúvóka 0,02 mm-ig ismétlődik. A nyomástartó tartály szinttől függetlenül stabilizálja az áramlást. Korrózióálló, nagy pontosságú áramlásmérő szabályozza a teljesítményt. Japán SMC pneumatika a megbízhatóságért. Felületre szerelt mérőórák vizuális ellenőrzéshez. Humanizált külső tervezés segíti a működést. Az SMC automatikus szivattyú biztosítja az állandó ellátást. Ez a szelektív hullámos forrasztóberendezésben lévő folyasztószer-modul megbízhatóan hordja fel az átmenő furatpontokat egyenletes bevonattal.
Az alsó infravörös előmelegítés alapfelszereltség, állítható pozicionálással. Opcionális felső IR fűtőtest vagy meleg levegő konvekció. A szerkezet úgy lett kialakítva, hogy növelje a hatékony fűtési zónát. A teljes körű, magas hőmérsékletű pamut szigetelés állandó hőmérsékletet tart fenn. A vezető márkák hőtermelő alkatrészek, vezető alkatrészek és motorok tartós teljesítményt biztosítanak. A karbantartás egyszerű plug-in kialakítást használ a gyors, szerszámmentes hozzáférés érdekében. A szelektív hullámos forrasztóberendezésben ez az előmelegítési szakasz aktiválja a fluxust és csökkenti a PCB-k hőfeszültségét, mielőtt érintkezésbe kerülne a hullámmal.
A német elektromágneses szivattyú állandó, megbízható hullámcsúcsokat garantál. A szoftver konfigurálja a forrasztási hőmérsékletet, az N2-t, a hullámmagasságot, a kalibrációt. A Ti pot megakadályozza a szivárgást, külső öntöttvas fűtőtest a robusztus, gyors felfűtéshez. Az N2 beépített fűtés tökéletesíti a nedvesítést, csökkenti a salakot. Kategóriájában a legjobb ón spray stabilitás. Valós idejű CCD felügyelet 900 órás videó nyomon követhetőséggel. A vizuális programozás növeli a sebességet. Nagy pontosságú, könnyű XYZ modul nagy sebességű szervókkal és reduktorokkal. Zárt szennyezésgátló. Omron érzékelők a pontos mozgásért. Automatikus fúvókatisztítás porral, rugalmas frekvenciával. A SICK lézer érintésmentesen érzékeli a hullámmagasságot. Intelligens tisztítási és mérési mechanizmus. Ez a mag hibátlan csatlakozásokat biztosít a szelektív PCB forrasztógépben.
A racionális speciális anyagprofilok biztosítják a szerkezeti stabilitást és a könnyű karbantartási hozzáférést. A sebességváltó három görgős részből áll a sima deszkaáramlás érdekében. A PCBA oldalsó bilincsekkel és felső bilincsrendszerrel biztosított a folyamat során. A vastagított testreszabott sín akár 20 kg-os terhelést is elbír. Akár 400x500 mm-es, 0,5-6,0 mm vastagságú, 120 mm-es felső és 60 mm-es alsó hézaggal kezeli a nyomtatott áramköröket. Elöl-hátul irány, nagy pontosságú modul a pozicionáláshoz. Zökkenőmentesen integrálja a folyasztószert, előmelegítést és forrasztást. Ez az átvitel az off-line szelektív hullámforrasztógépben hatékony, megbízható PCB-kezelést tesz lehetővé.
Csúcskategóriás PLC modulbusz-vezérléssel biztosítja a stabil, skálázható működést. Megfelel a CE szabványoknak és az Industry 4.0-nak padló alatti kialakítással. Integrálja a mögöttes forrasztómodul vezérlését a nagyobb teljesítmény érdekében, miközben megőrzi a megbízhatóságot. Világszerte kiváló minőségű, stabil elektromos alkatrészekre vonatkozik. A Cat-6 hálózati kábel gyorsabb adatátvitelt és reagáló műveleteket tesz lehetővé. Az irányított programozás megkönnyíti a beállítást. A CCD gyors programozása automatikusan felismeri a fúvóka típusait. A képprogramozás intelligensen javítja és ellenőrzi a koordinátákat. Valós idejű adatvizualizáció, egygombos CCD felügyeleti kapcsoló. Többnyelvű: kínai, angol, japán, orosz. Ez a vezérlőrendszer a szelektív NYÁK forrasztógépben teljes paraméterkövetést tesz lehetővé.
Az operációs rendszer irányított programozást kínál a lépésről lépésre történő egyszerűség érdekében. CCD gyors programozási funkció automatikus fúvókatípus azonosítással. A képalapú programozás koordinátakorrekciót és intelligens ellenőrzést tesz lehetővé. Az interfész világosan jeleníti meg a valós idejű adatvizualizációt. Váltson CCD forrasztás valós idejű megfigyelésre egyetlen gombbal. Nyelvváltás: kínai, angol, japán, orosz, egyéb. Az intelligencia tartalmazza a MES szabványokat, WIFI kapcsolatot, online szoftverfrissítést, távirányítót. Emberi hangriasztás és testreszabható riasztólámpa. Forrasztási adatok nyomon követhetők az egyes pontok folyamatának megerősítésére. Ez a felhasználóbarát felület a szelektív hullámforrasztó berendezésben minden szintű kezelő számára megfelel.
| Specifikáció
Offline szelektív hullámforrasztógép | |
Modell | ICT SS430 |
Fluxus tároló tartály | 1L |
Fluxus támogatás | Flux riasztás, automatikus |
Permetező fúvóka | Németország sugárhajtómű (folt és vonal permetezés) 1Set |
Permetező fúvóka mérete | 130um (180, 210um opció) |
Permetezési tartomány | 3 ~ 8 mm |
Permetezési sebesség | 0 ~ 20 mm/s |
Permetező fúvóka mozgatási sebessége | 0 ~ 400 mm/s |
Permetezés pontosságát | 0,1 mm |
Permetezési nyomás | 0,05 ~ 0,1 MPa |
Előmelegítési mód | IR fűtés |
Előmelegítő terület | L500mm*W500mm |
Forrasztási pontosság | ± 0,25 mm |
Forrasztásfigyelés | CCD |
Forrasztókapacitás | 12 kg |
Maxim PCB mérete | 500*500 mm |
Maxim PCB mérete | 60 mm |
NYÁK vastagsága | 0,5-6,0 mm |
NYÁK -súly | <20 kg |
Operációs rendszer | Windows10 |
Tápegység | 220VAC±10%, 50/60HZ |
Dimenzió | L1400*W2580*H1722mm |
Súly | Körülbelül: 700 kg |

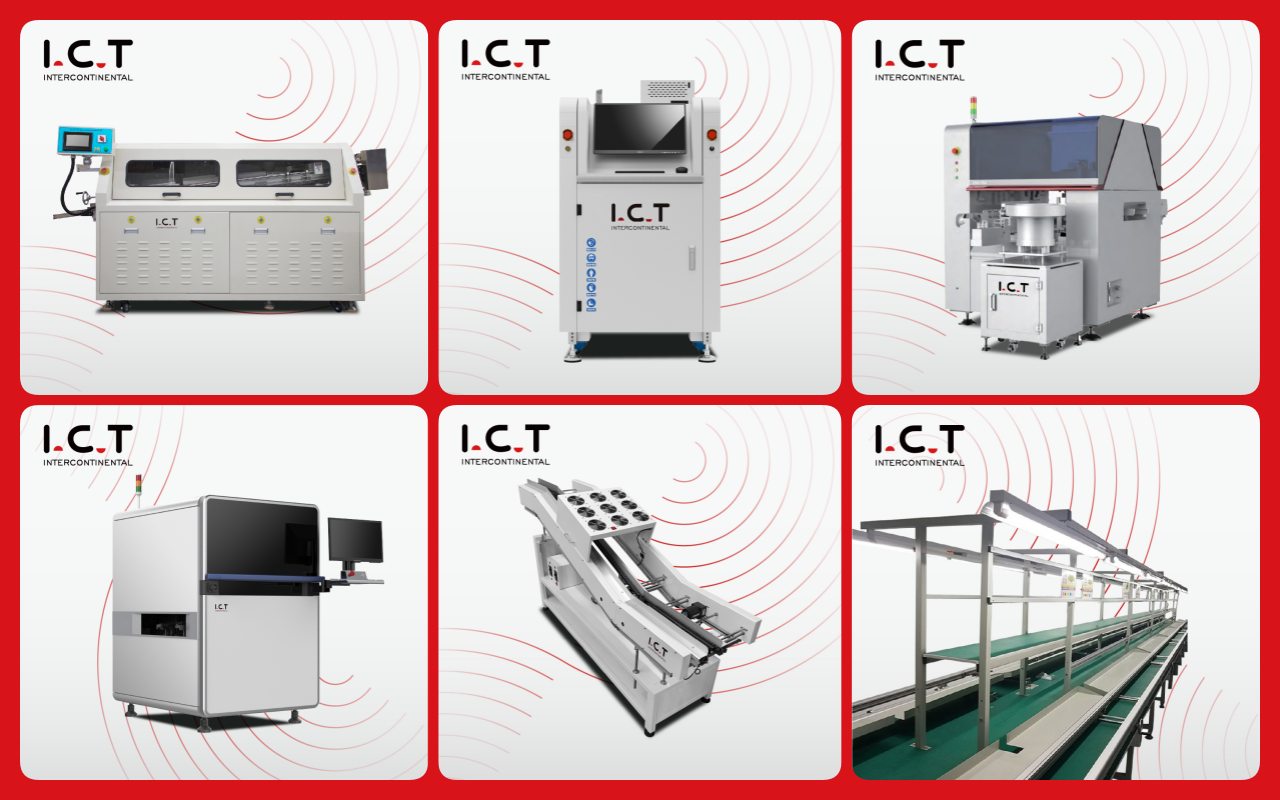

| DIP vonali felszerelések listája
DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Videó az ügyfelek sikeréről
2025-ben egy vietnami ügyfél ellátogatott az ICT-gyárba, hogy gépi átvételt tegyen a híres globális kameramárkát szállító szelektív hullámforrasztó berendezéshez. A mérnökök a NYÁK-minta tesztjeit mutatták be, amelyek precíz fluxuspermetet, stabil hullámkontaktust és kiváló minőségű kötéseket mutattak be. Oktatást nyújtottak az útvonalprogramozásról, a PC-ben a paraméterezésről, a hullámkalibrálásról és a karbantartásról. Az ügyfelek valós idejű CCD felügyeletet néztek. A gyakorlati foglalkozások kiterjedtek a hibaelhárításra és az automatikus tisztításra. A látogatás megerősítette a zökkenőmentes integrációs potenciált. Hangsúlyozza az ICT elkötelezettségét a szakértői támogatás iránt világszerte az off-line szelektív hullámforrasztó géppel.
| Professzionális szolgáltatás és képzés
Az ICT teljes körű telepítést, karbantartást, támogatást, oktatást kínál a gondtalan működéshez. 20 mérnök foglalkozik PCBA/DIP elemzéssel, tervezéssel és optimalizálással. Fedőműveletek, beállítások. A képzés tartalmazza a számítógépes vezérlést, a nyomon követhetőséget, a frissítéseket. A gyárlátogatások, mint például a vietnami, gyakorlati ismereteket nyújtanak. Több mint 1600 ügyfelet szolgál ki 72 országban gyors reagálással. Távoli segítség, pótalkatrészek biztosítják a szelektív hullámforrasztó berendezések hosszú távú hatékonyságát.
| Ügyfél dicsérete
Az ügyfelek dicsérik a mérnököket a felkészült, türelmes képzésért a bemutatók és a telepítések során. A szelektív hullámforrasztó berendezéseket ajánlják a precíz alkalmazásért, a stabil hullámokért, a könnyű vezérlésért, ami növeli a hozamot. A biztonságos csomagolás megakadályozza a szállítási sérüléseket. A gyors válaszok gyorsan megoldják a problémákat. Az egyik jelentős átadási arány javulást észlelt. A megbízható felszerelés és szolgáltatás megbízhatóvá teszi az IKT-t.
| Iparági tanúsítványok
Az ICT CE, RoHS, ISO9001 szabványokkal, több szabadalommal rendelkezik. A CE a biztonságot igazolja, az RoHS az öko-anyagokat, az ISO9001 pedig a minőséget kezeli. Szabadalmak védik a sugárszelepeket, szivattyúkat, lézerrendszereket. Ezek megerősítik a megfelelő, zöld, innovatív szelektív hullámforrasztó berendezéseket.

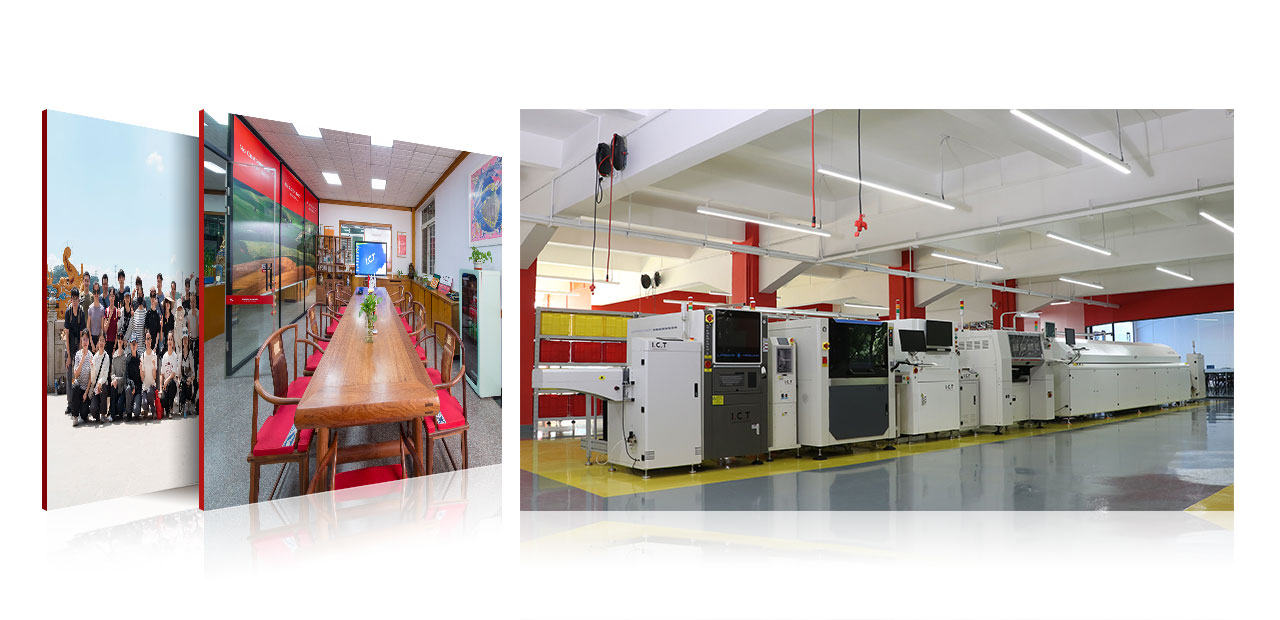

| Az ICT vállalatról és a gyárról
Az ICT kutatást, fejlesztést és gyártást végez belsőleg egy 12000 m²-es ipari parkban. 89 főt foglalkoztatunk, köztük 20 mérnököt, és 8 fiókirodát üzemeltetünk. A 2012-es alapítás óta gyorsan bővültünk. 72 ország több mint 1600 ügyfelét támogatjuk az elektronikai szektorban. Létesítményeink szigorú ellenőrzési eljárásokat és átfogó minőségirányítási rendszereket alkalmaznak a gyártás során. Ez lehetővé teszi a komplett gyári megoldásokat a keresletelemzéstől és tervezéstől a berendezésekig, a képzésig, az üzemeltetésig, az optimalizálásig, a PCBA, SMT, DIP, bevonatolás, robotok és összeszerelés beállításáig.
