YRM20
Yamaha
| Mennyiség: | |
|---|---|
| Fejlett, nagy sebességű SMT Pick & Place

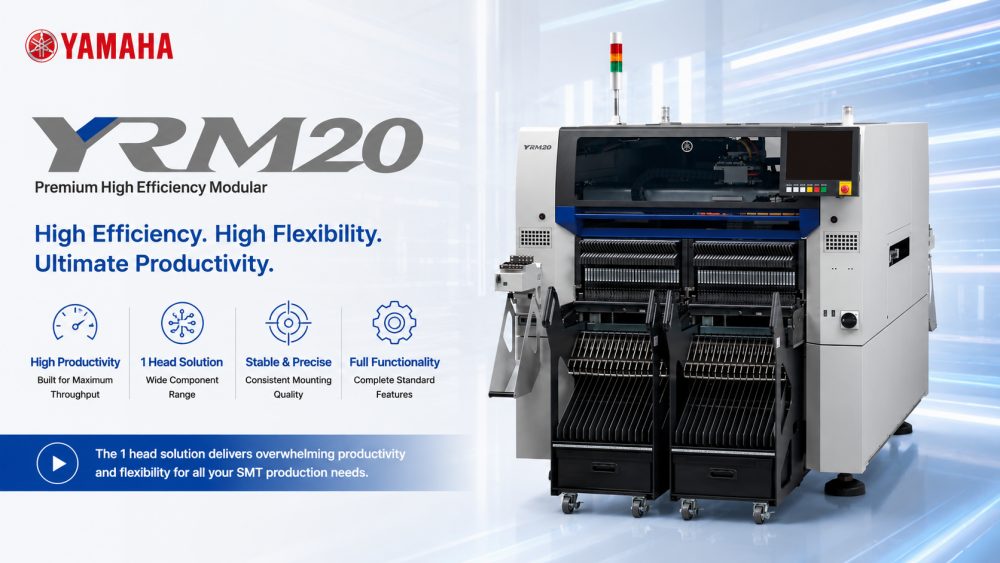

A Yamaha YRM20 egy teljesen automata SMT pick and place gép a modern elektronikai gyártáshoz. A kétsávos működésnek, a rugalmas fej opcióknak és a nagy sebességű képességeknek köszönhetően az SMD komponensek széles skáláját képes kezelni a 0201 chipektől a nagyobb csatlakozókig. Moduláris felépítése és integrált intelligens érzékelői nagy pontosságú szerelést tesznek lehetővé, miközben megőrzik a kivételes gyártási hatékonyságot. Az YRM20 ideális azoknak a gyártóknak, akik megbízható, gyors és sokoldalú megoldást keresnek kompakt vagy nagyméretű PCB-összeszerelő sorokhoz.
| Termékjellemzők
Nagy sebességű kétsávos működés
Az YRM20 kétsávos opciókkal működik, lehetővé téve az alkatrészek egyidejű elhelyezését két táblán az optimalizált termelékenység érdekében. A nagy sebességű többfejes konfigurációk 200 000 CPH áteresztőképességet tesznek lehetővé, biztosítva a gyors befejezést még az összetett táblák esetében is, miközben a pontos elhelyezési pontosság megmarad.
Sokoldalú alkatrészkezelés
A rugalmas többfejes technológiával és fejlett hangszedőrendszerekkel felszerelt gép a 0201-től a nagyobb csatlakozókig képes komponensek befogadására. Az integrált intelligens kamerák és az oldalnézeti látás valós időben ellenőrzik az elhelyezést, csökkentve a hibákat és minőségi összeszerelést biztosítva.
Továbbfejlesztett termelékenységi eszközök
A szupertöltő adagolók minimalizálják az állásidőt az alkatrészek utántöltése közben. Az állítható sávszélesség és a moduláris felépítés lehetővé teszi a különféle NYÁK-méretekhez és gyártási formátumokhoz való alkalmazkodást, támogatva a folyamatos működést és a gyors átállást.
| Specifikáció
| Modell | YRM20 Pick and Place Machine | |
| Nagy sebességű általános célú forgó RM fej | IN-LINE HM fej | |
| Fúvókák (1 fejegységenként) | 18 | 10 |
| Alkalmazható komponensek | 0201 - W12 x L12mm, Magasság 6,5 mm vagy kevesebb | 0201 - W55 x L100mm, Magasság 15 mm vagy kevesebb |
| Szerelési lehetőség (nagy termelési módban) | 115 000 CPH | 98.000 CPH |
| Szerelési pontosság (nagy pontosságú üzemmódban) | Házon belüli használat során optimális körülmények között: ±0,025 mm Cpk≧1,0 | |
| Alkatrésztípusok száma | Etetőkocsi csere: max. 128 típus = 32 adagoló x 4 (átalakítás 8 mm-es szalagadagolóra) | |
| PCB méretei | Kétlépcsős specifikációk 1 PCB szállítás: L810 x W510mm – L50 x W50mm 2PCB szállítás: L380 x W510mm – L50 x W50mm | |
| Tápegység | 3-fázisú AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Levegőellátás forrása | 0,45 MPa vagy több, tiszta, száraz állapotban | |
| külső méret (kivetítés nélkül) | 1374 x 1948 x 1445 mm | |
| Súly | kb. 2250 kg (csak a fő egység) | |
* A műszaki adatok és a megjelenés előzetes értesítés nélkül változhatnak.
* További részletekért forduljon az ICT-hez.
| SMT vonali berendezések listája
A Σ-G5SⅡ rendszerint egy integrálva van, teljes SMT gyártósorba beleértve a forrasztópaszta nyomtatót, az SPI-ellenőrző rendszert, a visszafolyó sütőt, az AOI ellenőrző gépet és a PCB-kezelő berendezéseket. Az ICT teljes körű integrációt biztosít az SMT-, DIP-, bevonat- és intelligens gyárautomatizálási megoldásokkal, hogy segítse ügyfeleit hatékony és méretezhető elektronikai gyártási rendszerek kiépítésében világszerte.
Az ICT egy sor kiegészítő SMT gépet is kínál, beleértve az YSM, YRM és Σ sorozatú pick and place modelleket. Ezek a gépek integrálhatók komplett nagy sebességű összeszerelő sorok építéséhez, biztosítva a zökkenőmentes gyártást a tábla berakodásától a végső ellenőrzésig, teljes körű automatizált megoldást kínálva a különféle PCB alkalmazásokhoz.
| Videó az ügyfelek sikeréről
Az ICT sikeresen szállított egy teljesen automatikus SMT-vonalat Kazahsztánban egy teljesítményelektronikai gyártó számára. Mérnökeink helyszíni telepítést, oktatást és műszaki támogatást nyújtottak. A termékcsalád az SMT gépek teljes skáláját tartalmazza: SMT rakodó, teljesen automatikus nyomtató, reflow sütő, SMT szállítószalag és offline AOI gép. A rendszer hatékony, minőségi NYÁK összeszerelést ért el, miközben a megrendelő operatív szakértelmet szerzett.
| Szerviz és képzési támogatás
Az ICT teljes körű támogatást nyújt az YRM20 telepítéséhez és képzéséhez. Mérnökeink végigvezetik ügyfeleinket a gépek beállításán, üzemeltetésén és karbantartásán, biztosítva a gyártósorok optimális hatékonyságát. A távirányítás és a gyors reagálású szolgáltatások minimális állásidőt garantálnak, segítve a gyárakat a folyamatos, magas színvonalú működés fenntartásában.
| Ügyfél dicsérete
'Minden gép Kínából származik ICT Jó minőség és ár. Köszönjük Andynek és Billynek, hogy megépítették ezt a sorozatot, és betanítottak bennünket ezeknek a gépeknek a használatára.' Ügyfeleink folyamatosan dicsérik mérnöki szakértelmünket, hatékony szállításunkat és gyors reagálásunkat, ami biztosítja a zökkenőmentes indítást és a gyártási bizalmat.
| Minősítésünk
Az YRM20 CE, RoHS, ISO9001 és több szabadalommal rendelkezik. Az ICT biztosítja a globális biztonsági és minőségi szabványok szigorú betartását, megbízható, biztonságos és teljes mértékben megfelelő berendezéseket biztosítva a nemzetközi elektronikai gyártók számára.
| Az IKT-ról és a gyárról
Az ICT az SMT- és THT-megoldásokra specializálódott, erős K+F csapattal és kiterjedt gyártólétesítményekkel. Több ezer ügyfelet szolgálva világszerte, gyáraink szigorú minőség-ellenőrzési folyamatokat és átfogó termékirányítási rendszereket követnek. Globális eléréssel és professzionális mérnöki támogatással az ICT komplett, nagy teljesítményű SMT-megoldásokat kínál a különféle gyártási követelményekhez.
