Ysm10
Yamaha
| Mennyiség: | |
|---|---|
| Kompakt, nagy sebességű SMT rögzítő

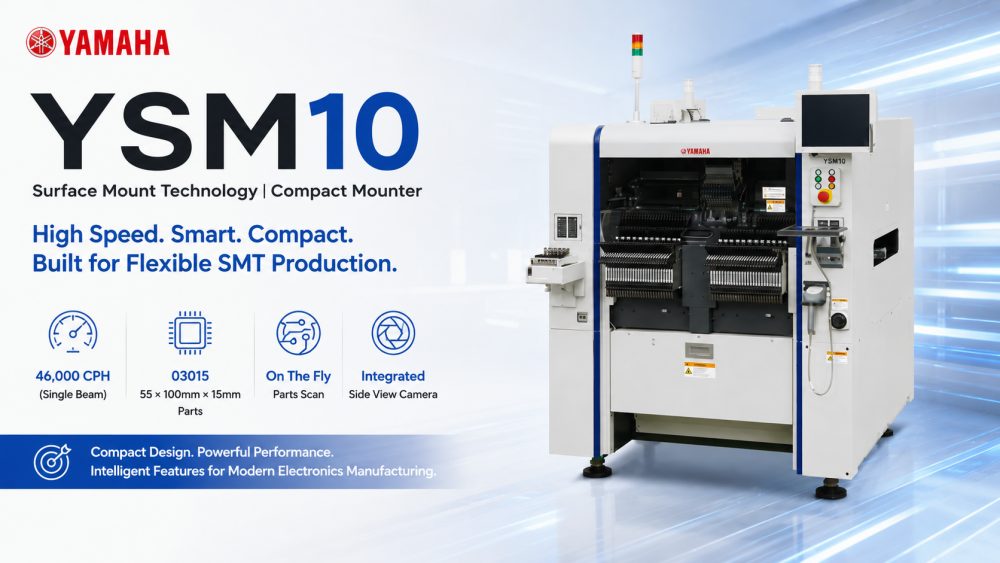

A Yamaha YSM10 a sebességet, a pontosságot és a kompaktságot egyetlen SMT pick-and-place megoldásban egyesíti. A kis és közepes méretű nyomtatott áramköri lapokhoz tervezve hatékonyan kezeli a 0201 chipektől a nagyobb alkatrészekig terjedő alkatrészeket. A gép rugalmas többfejes konfigurációkat és integrált látórendszereket kínál, amelyek magas termelékenységet biztosítanak minimális beállítási idővel. Az YSM10 ideális olyan gyárak számára, amelyek megbízható SMT-összeszerelést igényelnek anélkül, hogy nagy gyártási helyet foglalnának el.
| Termékjellemzők
Nagy sebességű, egyenkénti rögzítés
Az YSM10 egysugaras fejei nagy sebességgel választják ki és helyezik el az alkatrészeket, optimális körülmények között akár 46 000 CPH-t is elérve. Forgóhajtása egyenletes pontosságot biztosít, miközben csökkenti az állásidőt a fúvókacsere során.
Beépített oldalnézeti kamera
A fedélzeti oldalnézeti kamerával felszerelt YSM10 automatikusan felismeri az alkatrészek magasságát és helyzetét, így biztosítva a pontos elhelyezést. A kamera támogatja az alkatrészek menet közbeni ellenőrzését a kiváló minőségű összeszerelés érdekében.
Super Loading Feeder
A szupertöltős adagoló innováció kiküszöböli az állásidőt az adagoló utántöltésnél. Az üzemeltetők gyorsan betölthetik az alkatrészeket a termelés megszakítása nélkül, javítva ezzel a vonal általános hatékonyságát.
| Specifikáció
| Modell | Ysm10 | |
| Alkalmazható PCB | L 510 x szélesség 460 mm - L 50 x szélesség 50 mm * L510-nél nagyobb méretű lapok esetén forduljon hozzánk | |
| Szerelési lehetőség | HM fej (10 fúvóka) Spec. | HM5 fej (5 fúvóka) Spec. |
| 46 000 CPH (a vállalat optimális feltételei) | 31 000 CPH (a vállalat optimális feltételei) | |
| Alkalmazható komponensek | 03015-W 55 x L 100mm (osztott felismerés W 45mm felett), M: 15mm vagy kevesebb * Több kamera követelmény (opcionális) 6,5 mm-nél magasabb vagy 12 mm-nél nagyobb négyzet alakú alkatrészek esetén | |
| Szerelési pontosság | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Alkatrésztípusok száma | Beállítólemez: Max. 96 típus (8 mm széles szalagadagoló átalakítás) Tálca: 15 féle (sATS 15 berendezés, Max, JEDEC) | |
| Tápegység | 3 fázisú AC 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Levegőellátás forrása | 0,45 MPa vagy több, tiszta és száraz állapotban | |
| Külső dimenzió | hosszúság 1254 x szélesség 1440 x magas 1445 mm (kiugrások nélkül) | |
| Súly | 1.270 kg | |
* A műszaki adatok és a megjelenés előzetes értesítés nélkül változhatnak.
* További részletekért forduljon az ICT-hez.
| SMT vonali berendezések listája
A Σ-G5SⅡ rendszerint egy integrálva van, teljes SMT gyártósorba beleértve a forrasztópaszta nyomtatót, az SPI-ellenőrző rendszert, a visszafolyó sütőt, az AOI ellenőrző gépet és a PCB-kezelő berendezéseket. Az ICT teljes körű integrációt biztosít az SMT-, DIP-, bevonat- és intelligens gyárautomatizálási megoldásokkal, hogy segítse ügyfeleit hatékony és méretezhető elektronikai gyártási rendszerek kiépítésében világszerte.
| Videó az ügyfelek sikeréről
Kazahsztánban az ICT sikeresen szállított egy teljes SMT-sort az áramellátás gyártásához, beleértve az SMT-rakodót, a teljesen automatikus nyomtatót, az újrafolyó sütőt, a szállítószalagot és az offline AOI-t. Az ICT mérnökök helyszíni telepítést és oktatást végeztek, biztosítva a vonal optimális teljesítményét. Az ügyfél dicsérte a berendezés minőségét és támogatását: 'Minden gép Kínából származik ICT Jó minőség és ár. Köszönjük Andynek és Billynek, hogy megépítették ezt a gépsort és betanítottak minket a gépek használatára.'
| Szerviz és képzési támogatás
Az ICT teljes körű telepítési, üzembe helyezési és oktatási szolgáltatásokat nyújt minden SMT berendezéshez. A mérnökök végigvezetik az ügyfeleket a beállításon, üzemeltetésen, karbantartáson és hibaelhárításon. Célunk, hogy az üzemeltetők önállóan, magabiztosan kezelhessék az SMT-vonalat, és az első naptól kezdve optimális termelési teljesítményt érjenek el.
| Ügyfél dicsérete
Az ügyfelek folyamatosan dicsérik az IKT-t a gyors műszaki támogatásért, a jól becsomagolt szállítmányokért és a kiváló minőségű berendezésekért. A mérnököket professzionalizmusukért és hatékony képzésükért ismerik el. A visszajelzések rávilágítanak az ICT-gépek megbízhatóságára, egyszerű használatára és a gyártási kihívásokra való gyors reagálásra.
| Minősítésünk
Minden ICT Yamaha SMT gép, beleértve az YSM10-et is, rendelkezik CE, RoHS, ISO9001 és szabadalmakkal. Ezek a tanúsítványok biztosítják a nemzetközi biztonsági és minőségi szabványok betartását, így az ügyfelek bizalmát a teljesítményben és a szabályozás betartásában egyaránt.
| Az IKT-ról és a gyárról
Az ICT nagy K+F és termelési létesítményt üzemeltet szigorú minőségellenőrzési rendszerekkel. Mérnökeinkből és technikusainkból álló csapatunk meghaladja a 200 főt, akik világszerte biztosítanak telepítést, képzést és műszaki támogatást. Az évek során az ICT több ezer SMT-vonalat szállított ügyfeleinek több mint 80 országban, biztosítva ezzel a globális elérést és a következetes, kiváló minőségű gyártási megoldásokat.
