DECAN L2
Samsung
| Mennyiség: | |
|---|---|
| Megbízható Samsung SMT gép
Világszerte a gyárak számítanak a Samsung SMT gépre az elektronikai összeszerelésben végzett folyamatos munkához. Minden modell olyan praktikus megosztott tulajdonságokkal rendelkezik, mint például a menet közbeni látás, amely szünet nélkül észleli az alkatrészeket, valamint az elektromos és pneumatikus adagolók keverésének lehetősége, hogy felhasználhassa a már meglévőt, és csökkentse költségeit. A szoftver felhasználóbarát marad a gyors változtatásokhoz. Ezek a gépek különböző méretű táblákat és alkatrésztípusokat kezelnek, miközben szigorú precizitással rendelkeznek. Az ICT ezeket a szilárd Samsung SMT gépeket az ügyfelekhez juttatja el, a teljes terméksor tervezésétől a beállításig és a megfelelő működtetés megtanításáig mindennel.
| Modell bemutatása
Nagy sebességű modell: SM471Plus
A nyers sebességre vágyók az SM471Plushoz fordulnak, amely egy portálból épül fel, fejenként tíz orsóval. A csúcson 78 000 CPH-t nyom ki, és a repülő látásra támaszkodik a kis 0402-es chipek gyors kezeléséhez. Az elhelyezés pontos marad ±40 µm chipeknél és ±50 µm IC-k esetén. A telefonokat vagy fogyasztói szerkentyűket gyártó nagy volumenű üzemek szeretik ezt a modellt, mert egész nap mozgásban tartja a vonalat. Az akár 510x460 mm-es szabványos táblák jól illeszkednek, és a lehetőségek szükség esetén nagyobbak.
Rugalmas közepes sebességű modell: SM481Plus
Az SM481Plus szép középutat talál egy portál és fejenként hat orsó használatával. 40 000 CPH-t ad le, de eléri a nagyobb, akár 42 mm magas alkatrészeket is. A szakaszos látás az IC pontosságát ±30 µm-re módosítja. Az autógyártók és a készülékgyártók ezt választják olyan munkákhoz, ahol rendszeresen keverik az alkatrészek méretét. Az egysávos beállításhoz extra hosszú, 1500 mm-es táblák szükségesek, valódi rugalmasságot biztosítva gépcsere nélkül.
Többfunkciós modell: SM482Plus
Amikor szokatlan formák jelennek meg, az SM482Plus hat orsóval lép fel egy portálon a 30 000 CPH állandó teljesítmény érdekében. Akár 1200x510 mm-es nagy táblákat is kezel, és ±30 µm-es IC-pontosságot tart a színpadi látáson keresztül. A világítástechnikai cégek és az ipari elektronikai üzletek erre a Samsung SMT gépre támaszkodnak, hogy trükkös alkatrészeket helyezzenek el a termelés lassítása nélkül. Megbirkózik azokkal a nehéz munkákkal, amelyeket más modellek kikerülhetnek.

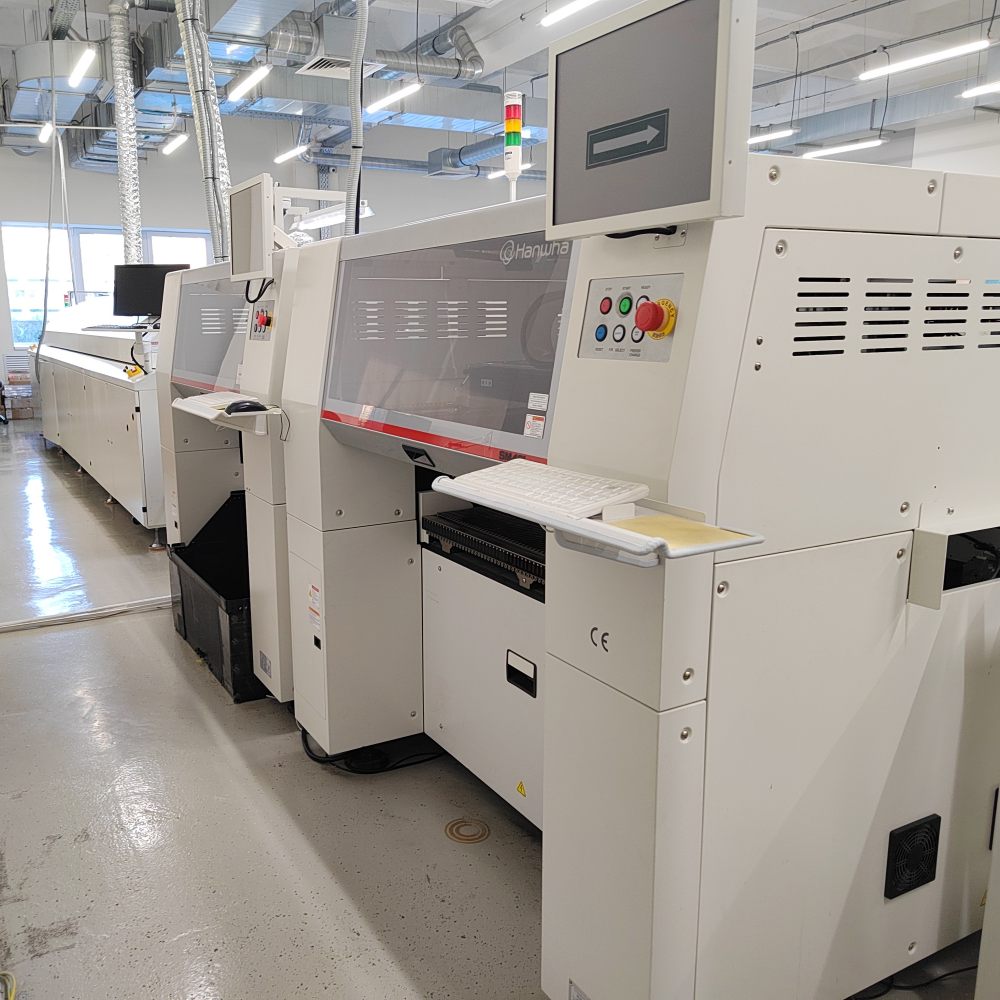

Fejlett rugalmas modell: DECAN L2
A DECAN L2 megduplázódik két portáljával, amelyek mindegyike hat orsót tartalmaz, így eléri az 56 000 CPH-t, miközben 55 mm-ig terjedő alkatrészeket fed le. A repülő látás a chipek elhelyezését ±28 µm szűk tűréshatárig tartja. A LED-gyártók és a nagy panelek gyártói ezt a beállítást választják a kétsávos sebességhez és az 1200 mm-es táblákhoz. Komoly izmot hoz a nagy igényeket támasztó SMT-gép chipfelszerelő munkákhoz.
| Specifikáció
| SM471Plus | SM481Plus | SM482Plus | DECAN L2 | paraméter |
|---|---|---|---|---|
| Elhelyezési sebesség (optimális) | 78 000 CPH | 40 000 CPH | 30.000 CPH | 56 000 CPH |
| Orsók száma | 10 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (2 portál) |
| Elhelyezési pontosság (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Elhelyezési pontosság (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Alkatrész tartomány | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, akár □55mm választható) |
| Max PCB méret (szabvány) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximális PCB-méret (opció) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Akár 1200 x 460 mm |
| Adagoló kapacitása (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Látórendszer | Repülő Vision | Stage Vision | Stage Vision | Repülő Vision |
| További SMT-vel kapcsolatos termékek
Az ICT teljes csúcsminőségű SMT-vonalakat állít össze, hogy illeszkedjen Samsung SMT-gépéhez. Tartalmazunk vákuumrakodókat, amelyek makulátlanul tartják a táblákat, precíz automatikus nyomtatókat a forrasztópasztához, többzónás újrafolyó sütőket, amelyek rögzítik a szilárd illesztéseket, és éles AOI egységeket, amelyek bármilyen problémát észlelnek. Minden simán kapcsolódik az egyenletes áramlás érdekében. Ez a teljes csomag növeli a teljesítményt, csökkenti a kiadásokat, és ellenáll az autóipari, orvosi, világítási és mindennapi elektronikai üzemekben. A kész táblák készen állnak a valós világra, és az első naptól kezdve mi kezeljük a tervezést és a biztonsági mentést.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Törökország teljesen automatizált, nyomon követhető csúcskategóriás SMT-vonal. |
| PCB -szállító | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Ellenőrző gép | SMT ellenőrző eszközök, mint például AOI, SPI, röntgen és stencil-ellenőrző. |
| Nyomkövethetőség | Rögzíti és nyomon követi a termelési adatokat. |
| Videó az ügyfelek sikeréről
Az ICT két mérnököt küldött Tádzsikisztánba, hogy segítsenek egy LED-gyár működésében. A szállítmány két teljes, Samsung SMT gépekkel megrakott SMT-sort, valamint egy DIP-sort, egy bevonósort, egy adagolósort és egy teljes LED-izzó-összeszerelősort tartalmazott. A videófelvételek rögzítik a biztonságos kirakodást, a gép gondos összeszerelését és a helyi kezelők lépésről lépésre történő oktatását. Hamarosan a sorok mindenféle LED izzót tökéletesen gyártottak. Az ügyfél őszinte dicsérettel zárta a gyors telepítést és a kiváló végtermékeket.
| Szerviz és képzési támogatás
Minden Samsung SMT géphez teljes körű ICT-szolgáltatás és képzés tartozik. Kezdjük az Ön igényeinek tanulmányozásával és vonaltervek elkészítésével, majd irányítjuk a szállítást, a telepítést és a közvetlen gyakorlati oktatást. Mérnökeink bárhová repülnek javításért vagy tanácsért. A folyamatos súgó kiterjed a módosításokra és frissítésekre, így a beállítások élesek maradnak, az állásidő pedig alacsony. Az ügyfelek végül megkapják azokat a készségeket és támogatást, amelyekkel a termelést évről évre erősen tudják tartani.
| Ügyfélbeszámolók
Az emberek rendszeresen elmondják, mennyire értékelik, hogy az IKT-mérnökök szakképzett, de türelmesek a látogatások során. Számítanak a Samsung SMT gépre az egyenletes napi futáshoz. A gondos csomagolás biztonságban tartja a felszereléseket az óceánokon túl, és csapatunk gyorsan válaszol a hívásokra. A legtöbben azt mondják, hogy az egyszerű képzésnek köszönhetően gyorsan, alkatrészek vagy időveszteség nélkül minőségi táblákat készíthetnek.
| Tanúsítványok és szabványok
Az IKT világszerte jelentős tanúsítványokkal rendelkezik, amelyek alátámasztják a minőséget és a biztonságot. A CE-jóváhagyás megfelel az európai szabályoknak, az RoHS az anyagokat földbarátnak tartja, az ISO9001 pedig a folyamatos kezelést irányozza elő. Számos szabadalom védi saját friss ötleteinket az SMT munkában. Mindez azt bizonyítja, hogy minden Samsung SMT Machine chip rögzítő és szolgáltatásunk szigorú globális szabványokat követ a megbízhatóság, a biztonság és a tiszta termelés tekintetében.
| Az ICT vállalatról és a gyárról
Az ICT saját kutatási, fejlesztési és gyártási telephelyeit működteti itt Kínában. 89 csapattagot foglalkoztatunk, 20 képzett mérnököt számlálunk, és a 2012-es megnyitás óta gyorsan bővültünk. Jelenleg 72 országban több mint 1600 ügyfél használja teljes körű elektronikai vonalmegoldásainkat. Az üzem minden lépése szigorú ellenőrzéseket és minőségi szabályokat követ, így biztosítva, hogy a megbízható felszerelés eljusson az ügyfelekhez, bárhol is legyenek.
