HM520
Samsung
| Mennyiség: | |
|---|---|
| Intelligens SMT rögzítési megoldás

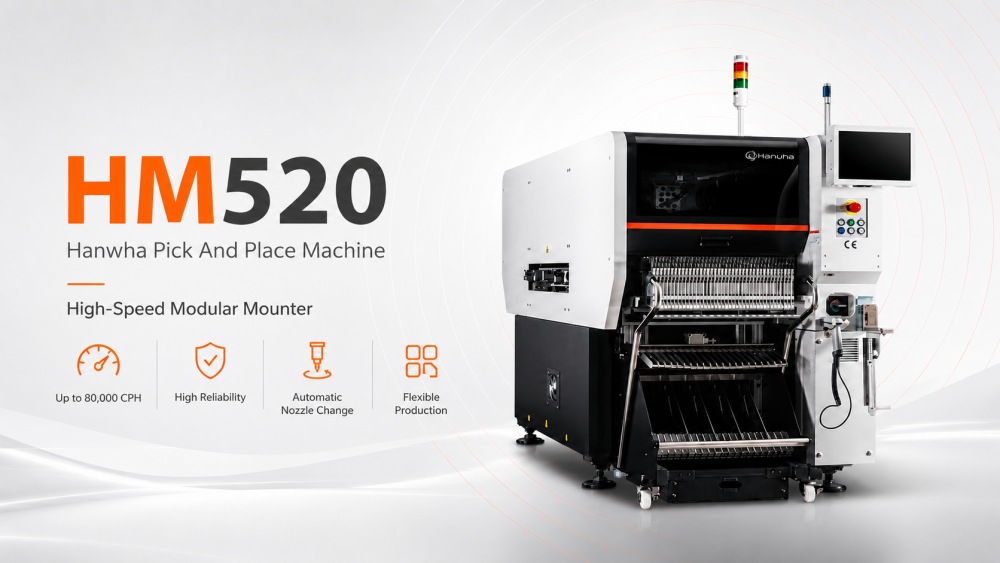

A HM520 Hanwha Pick And Place Machine olyan gyártók számára készült, akiknek gyors, stabil és rugalmas SMT elhelyezésre van szükségük. Támogathatja a nagy mennyiségű PCB összeszerelést olyan termékekhez, mint a számítógépes alaplapok, SSD-k, memóriamodulok, vezérlőkártyák és fogyasztói elektronikai cikkek. Nagy sebességű pick and place gépként ötvözi az erős elhelyezési kapacitást a megbízható rögzítési pontossággal. A gép különböző gyártási igényeket támogat a HS és MF konfigurációkon keresztül, így a gyárak több választási lehetőséget biztosítanak a sebesség, az alkatrészválaszték és a vonalkiegyensúlyozás tekintetében. Az ICT SMT vonaltervezési, nyomtatási, ellenőrzési, visszafolyó forrasztási és PCB-kezelő rendszerekkel együtt használva praktikus megoldássá válik egy teljes és hatékony SMT gyártósor felépítéséhez.
| Modell bemutatása
Nagy sebességű modell: SM471Plus
Az SM471Plus egy nagy sebességű SMT pick and place gép, fejenként egy portálral és 10 orsóval. Akár 78 000 CPH optimális sebességet ér el, amely alkalmas olyan kis chipekhez, mint a 0402. Repülő látással jó pontosságot kínál nagy volumenű gyártáshoz olyan iparágakban, mint a fogyasztói elektronika és a mobileszközök.
Rugalmas közepes sebességű modell: SM481Plus
Az SM481Plus rugalmas elhelyezést biztosít egy portálral és fejenként 6 orsóval. 40 000 CPH-t ér el, és nagyobb pontossággal kezeli a nagyobb alkatrészeket akár BGA/QFP-ig. Ez a modell megfelel az autóipar és a készülékgyártás különböző alkalmazási területeinek, ahol gyakoriak a változatos alkatrészméretek.
Többfunkciós modell: SM482Plus
Az SM482Plus egy sokoldalú SMT pick and place gép egy portálral és 6 orsóval. 30 000 CPH-t ad le, és remekel a furcsa alakú alkatrészek terén. Ideális a rugalmas gyártást igénylő iparágakban, mint például a világítás és az ipari elektronika, és támogatja a nagyobb NYÁK-okat 1200 mm-ig.
Fejlett rugalmas modell: DECAN L2
A DECAN L2 két portálral rendelkezik, fejenként 6 orsóval a többfunkciós elhelyezés érdekében. Akár 56 000 CPH-t helyez el, és 55 mm-ig széles alkatrészeket kezel. Ez a modell illeszkedik a LED-es és nagyméretű táblák gyártásához a világítás- és kijelzőiparban, kétsávos hatékonysággal.
| Specifikáció
| Specifikáció Tétel | HM520 HS | HM520 MF |
|---|---|---|
| Modell | HM520 HS | HM520 MF |
| Gép típusa | Nagy sebességű moduláris rögzítő | Többfunkciós moduláris rögzítő |
| Konfiguráció | 20 orsó × 2 portál | 6 orsó × 2 portál |
| Elhelyezési sebesség | 80.000 CPH | 60.000 CPH |
| Elhelyezési pontosság | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Alkatrész tartomány | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Gép mérete | L 890 × M 2370 × M 1930 mm | L 890 × M 2370 × M 1930 mm |
| Fő Előny | Nagy sebességű chip alkatrészek elhelyezése | Rugalmas vegyes komponensű elhelyezés |
| Ajánlott alkalmazás | Kis chip alkatrészek tömeggyártása | Gyártás szélesebb alkatrésztípusokkal és nagyobb alkatrészekkel |
| Paraméter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Elhelyezési sebesség (optimális) | 78 000 CPH | 40 000 CPH | 30.000 CPH | 56 000 CPH |
| Orsók száma | 10 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (1 portál) | 6 orsó/fej (2 portál) |
| Elhelyezési pontosság (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Elhelyezési pontosság (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Alkatrész tartomány | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, akár □55mm választható) |
| Max PCB méret (szabvány) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximális PCB-méret (opció) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Akár 1200 x 460 mm |
| Adagoló kapacitása (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Vision System | Repülő Vision | Stage Vision | Stage Vision | Repülő Vision |
| További SMT-vel kapcsolatos termékek
Az ICT teljes, kiváló minőségű SMT vonalakat biztosít az SMT pick and place gépen túl . Teljeskörű PCBA-gyártási megoldásaink közé tartoznak a táblakezelő vákuumrakodó , automata forrasztópaszta-nyomtatók a precíz alkalmazáshoz, többzónás visszafolyó kemencék az erős forrasztáshoz, valamint fejlett AOI rendszerek a hibák észleléséhez. Ezek a gépek zökkenőmentesen működnek együtt szoros, hatékony vonalakban. Ez a beállítás nagy hozamot, alacsony költséget és megbízható teljesítményt biztosít az olyan igényes iparágak számára, mint az autóipar, az orvostudomány, a világítás és a fogyasztói elektronika. A táblák készen állnak a valós használatra. Teljes tervezést és támogatást kínálunk az ideális SMT termelési rendszer felépítéséhez.
A HM520 Hanwha Pick And Place Machine egy komplett SMT gyártósor részeként működik a legjobban. Az ICT olyan kapcsolódó gépeket tud biztosítani, mint az SMT betöltő és kirakodó, automatikus sablonnyomtató, SPI gép, PCB szállítószalag, AOI ellenőrző gép, Lyra sorozatú reflow sütő, PCB útválasztó és PCBA tisztítógép. Ezek a gépek lefedik a fő folyamatot a NYÁK-betöltéstől, a forrasztópaszta nyomtatásától, a paszta ellenőrzésétől, az alkatrészek elhelyezésétől, az újrafolyós forrasztástól, az optikai ellenőrzéstől, a panelbontástól és a tisztítástól. Az új gyárat építő ügyfelek számára nagyon fontos ez a teljes vonal illesztése. Egy jó SMT gyártósor szerelőhöz a megfelelő upstream és downstream gépekre van szükség, nem csak egy erős elhelyező gépre, amely egyedül áll, mint egy magányos hős.
| Terméknév | Cél az SMT vonalon |
|---|---|
| Kulcsrakész SMT gyártósor | Törökország teljesen automatizált, nyomon követhető csúcskategóriás SMT-vonal. |
| SMT tártöltő | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Automatikus PCB sablon nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| SMT automata forgácsszerelő | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| SMD reflow sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| PCB ellenőrző berendezés | SMT ellenőrző eszközök, mint például AOI, SPI, röntgen és stencil-ellenőrző. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat, például a PCBA lézeres jelölőgépet |
| Videó az ügyfelek sikeréről
Az ICT technikai támogatást nyújtott egy üzbegisztáni ügyfélnek, aki egy nagy elektronikai gyárat épített számítógépes alaplapok, SSD-k, memóriatermékek és kapcsolódó elektronikai szerelvények számára. A projekt korai szakaszától a telepítésig, hibakeresésig és gyártási tesztelésig az ICT-csapat szorosan együttműködött az Ügyféllel, hogy mind az SMT, mind a DIP gyártósorok zökkenőmentesen működjenek. Az SMT sorozat egy ICT-5151 stencilnyomtatót, négy SMT elhelyező gépet, Lyra sorozatú reflow sütőket, SPI-t, AOI-t és PCB-kezelő rendszereket tartalmazott. A DIP-sor tartalmazott egy kézi beszúrósort, JUKI páratlan formájú beszúrógépet, ICT-Acrab350 hullámforrasztógépet és szállítószalag-rendszert. A tesztelést követően az Ügyfél pozitív visszajelzést adott a szolgáltatásról, a válaszadási sebességről és a termék minőségéről.
| Szerviz és képzési támogatás
Az ICT támogatja az ügyfeleket az SMT vonal szállítása előtt, alatt és után. A projekt megkezdése előtt csapatunk segít ellenőrizni a termék típusát, a PCB méretét, a gyártási kapacitást, a gyári elrendezést és a folyamatkövetelményeket. A berendezés megérkezése után az ICT mérnökök gondoskodhatnak a telepítésről, a gép beállításáról, a szoftver beállításáról, a gyártás teszteléséről és a kezelői képzésről. A HM520 Hanwha Pick And Place Machine projekt esetében a képzés magában foglalhatja az adagoló betöltését, a fúvókák ellenőrzését, a program beállítását, a gyártásváltást, a napi karbantartást és az alapvető hibaelhárítást. Segítünk ügyfeleinknek abban is, hogy megértsék, hogyan működik az elhelyező gép a nyomtatóval, az SPI-vel, a reflow sütővel, az AOI-val és a PCB-kezelő gépekkel. Így az egész vonal könnyebben kezelhető és könnyebben kezelhető.
| Ügyfél-visszajelzés
Sok Ügyfél nem csak a berendezés miatt választja az IKT-t, hanem a berendezés mögötti teljes körű támogatás miatt is. A tengerentúli projektek során az Ügyfelek gyakran dicsérik mérnökeinket az egyértelmű kommunikációért, a betegek képzéséért és a gyakorlati problémamegoldásért. Pozitív visszajelzést adnak a gépek stabil teljesítményéről, a gondos gyári tesztelésről és a hosszú távú szállításhoz szükséges erős csomagolásról is. A teljes SMT sorozatú projekteknél a gyors reagálás különösen fontos, mert egy kis probléma hatással lehet a teljes gyártási ütemtervre. Az ICT szoros kapcsolatot tart a Vevővel a telepítés, a tesztelés és a korai gyártás során. Ez nagyobb magabiztosságot ad az Ügyfélnek egy új SMT gyár indításakor vagy egy meglévő gyártósor korszerűsítésekor.
| Tanúsítványok és szabványok
Az ICT kiemelt figyelmet fordít a berendezések minőségére, biztonságára és a gyártásellenőrzésre. Gépeink és teljes soros megoldásaink támogatják az olyan általános tanúsítási követelményeket, mint a CE, RoHS, ISO9001 és a kapcsolódó szabadalmi dokumentumok. Ezek a tanúsítványok segítenek az ügyfeleknek értékelni a termékbiztonságot, a gyártásellenőrzést és a hosszú távú megbízhatóságot. Az SMT berendezéseknél a minőség nem csak a géptesten múlik. Tartalmazza továbbá az elektromos tervezést, a szoftverstabilitást, a mechanikai szerkezetet, a vizsgálati jegyzőkönyveket, a csomagolás védelmét és az értékesítés utáni szolgáltatást. Szállítás előtt az ICT ellenőrzi a gép működését, és előkészíti a megfelelő csomagolást a tengerentúli szállításhoz. Ez segít csökkenteni a szállítási kockázatot, és megbízhatóbb indulást biztosít az ügyfelek számára, amikor a berendezés megérkezik a gyárukba.
| Az ICT vállalatról és a gyárról
Az ICT egy egyablakos SMT gyári megoldásszolgáltató, amely nagy tapasztalattal rendelkezik az SMT, DIP, bevonó, adagoló, forrasztó, ellenőrző és PCB-kezelő berendezések terén. Saját kutatás-fejlesztési, gyártási, mérnöki és szervizcsapatunk van, és cégünk az évek során gyorsan növekedett. Az ICT eddig több mint 1700 ügyfelet szolgált ki több mint 80 országban, és sok gyárat segített a nullától a tömegtermelésig tartó gyártósorok felépítésében. Üzemünk szigorú tesztelési és minőségirányítási folyamatokat követ a szállítás előtt. A Hanwha HM520 nyomtatott áramköri lapkatartót vagy egy komplett SMT vonalat választó ügyfelek számára az ICT gépválasztást, vonaltervezést, telepítést, oktatást és hosszú távú műszaki támogatást tud nyújtani.
