Az ICT DIP Inverted Camera Online AOI AI-4540 javítja a PCB minőségellenőrzést a THT forrasztás után precíz hibaészlelés és minimális állásidő révén.
a. Gyorsan észleli az alkatrészek hibáit.
b. Mély tanulást alkalmaz az intelligens ítéletekhez.
c. Ellenőrzi a táblákat vonalak megállítása nélkül.
d. Egyszerű programozás gyors beállításokkal.
e. Lehetővé teszi a távoli kezelést és az adatkövetést.
f. Könnyen illeszkedik a különböző méretű PCB-ekhez.
g. Zökkenőmentesen integrálható a gyári rendszerekkel.
ICT-AI-4026
I.C.T
| Elérhetőség állapota: | |
|---|---|
| Mennyiség: | |
| Fedezze fel az AI-4540 AOI gépeket
Az ICT DIP Inverted Camera Online AOI AI-4540 egy fejlett ellenőrző eszköz a PCBA-hoz THT forrasztás után. Valós idejű képeket készít egy nagy pontosságú színes kamerával, és a Convolution Neural Network (CNN) algoritmusokkal dolgozza fel azokat a hibák intelligens észlelése érdekében. Ez az automatikus pcb aoi gép olyan problémákat azonosít, mint a rossz alkatrészek, hiányzó alkatrészek, fordított polaritás és forrasztási hibák, például hidak, üregek vagy elégtelen forrasztás olyan elemekben, mint az ellenállások, kondenzátorok, diódák és aljzatok. Magas észlelési arányának és alacsony téves riasztásainak köszönhetően módosítás nélkül telepíthető gyártósorokra, lehetővé téve a folyamatos működést. Könnyen állítható magasság és szélesség, támogatja a több egység központi vezérlését. Az adatok nyomon követhetősége magában foglalja az SPC riasztásokat, az automatikus naplótárolást, az NG figyelmeztetéseket és a távoli programozást. Ez növeli a gyári hatékonyságot és a minőséget az SMT folyamatokban.
| Jellemző

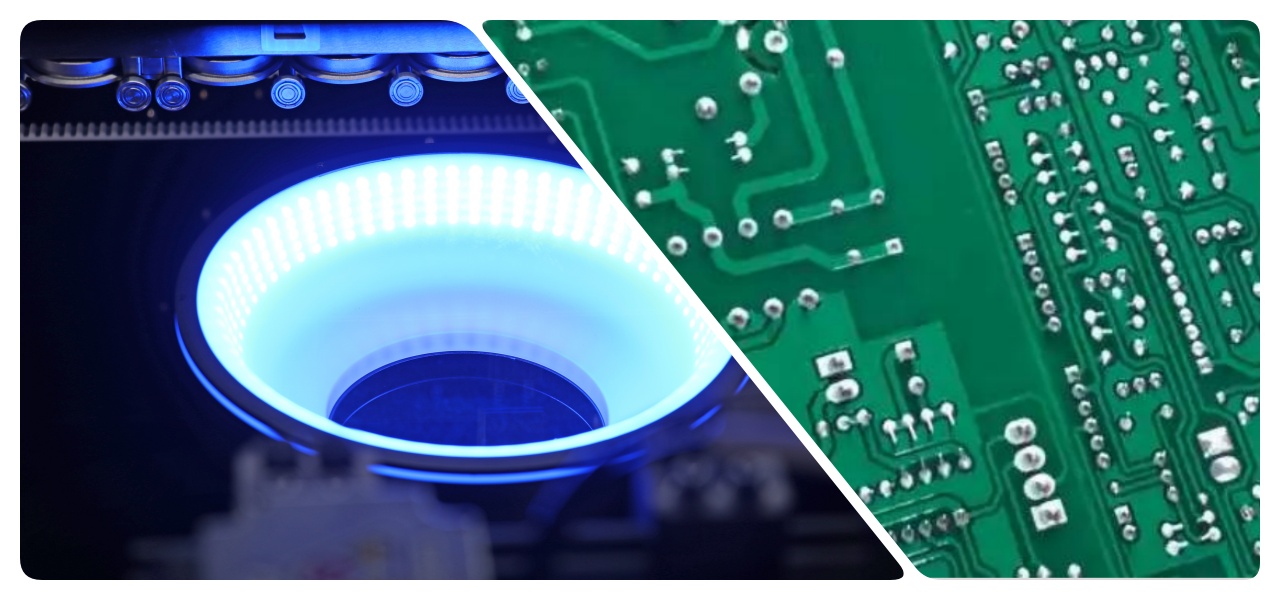

Az AI-4540 aoi gépek mély tanulást használnak nagy adatoptimalizálással az ipari ellenőrzésekhez. Egy kattintással automatikusan azonosítja az alkatrészeket és a forrasztási kötéseket, lerövidítve a hosszú programozási időt és a hagyományos módszerekhez képest magas téves riasztást. A nagy adathalmazokra kiképzett, hullámforrasztás után kezeli az alsó oldali eltéréseket, biztosítva, hogy ne maradjanak ki hibák. Csökkenti a kilógó alkatrészekből vagy az enyhe színeltérésekből származó hamis hívásokat. A CNN az emberhez hasonló ítélőképességet utánozza különféle forgatókönyvek esetén, mint például a forrasztóanyagban lévő elmosódott tűlyukak észlelése tű vagy eszköz interferencia nélkül. Ez erős általánosításhoz, nagy pontossághoz és megbízható ellenőrzésekhez vezet az összetett táblák esetében.
Ez az online aoi ellenőrző gép intelligens, adaptálható folyamatokat kínál a zökkenőmentes használat érdekében. Intelligensen ellenőrzi a színes gyűrűs ellenállásokat, kondenzátorokat, diódákat és aljzatokat, online vagy offline, a vonalak megszakítása nélkül. A programozás 10-20 percet, a hibakeresés 10-15 percet vesz igénybe, rövid átállásokkal a meglévő fájlok felhasználásával. A kötegelt paraméterek módosítása egyetlen kulccsal történik. Hangos riasztások figyelmeztetnek a rossz elemekre vagy típusokra. Ez leegyszerűsíti a műveleteket, gyorsan optimalizálja a berendezés beállításait, és csökkenti az állásidőt a jobb termelési folyamat érdekében.

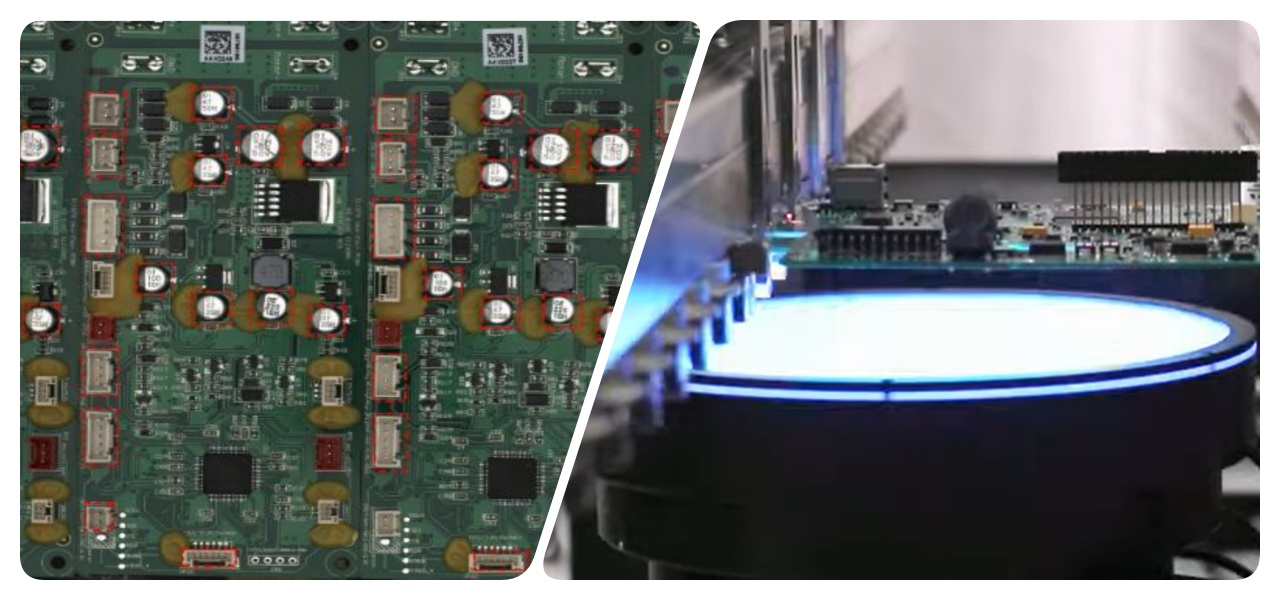

Az AI-4540 aoi gépek gyors ellenőrzést tesznek lehetővé a genetikai algoritmus útvonaltervezésével. Csökkenti a FOV-számot azáltal, hogy kihagyja a nem hegesztési területeket, lerövidíti az útvonalakat, és ideális képalkotó pontokat választ ki, hogy elkerülje a forrasztást a széleken. A GPU párhuzamos feldolgozása felgyorsítja az adatkezelést. FOV-onként 0,23 másodperces sebességgel nagy hangerősségű vonalakhoz illik. Az online smt aoi ellenőrző rendszerként fenntartja az áramlást, miközben pontos eredményeket biztosít.

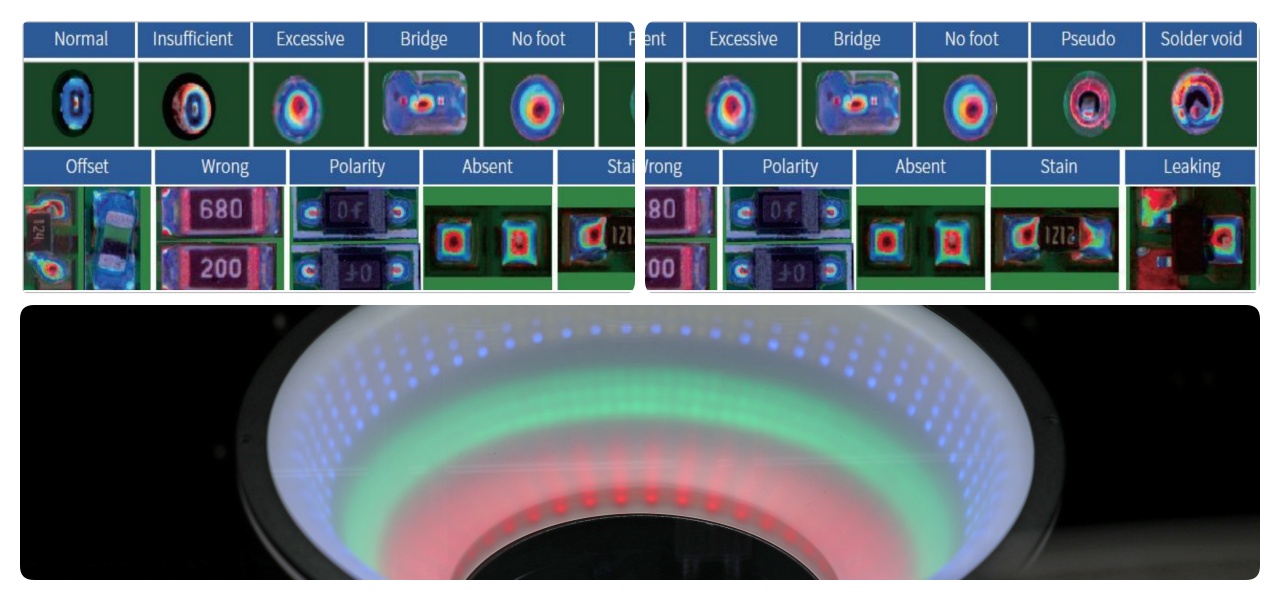

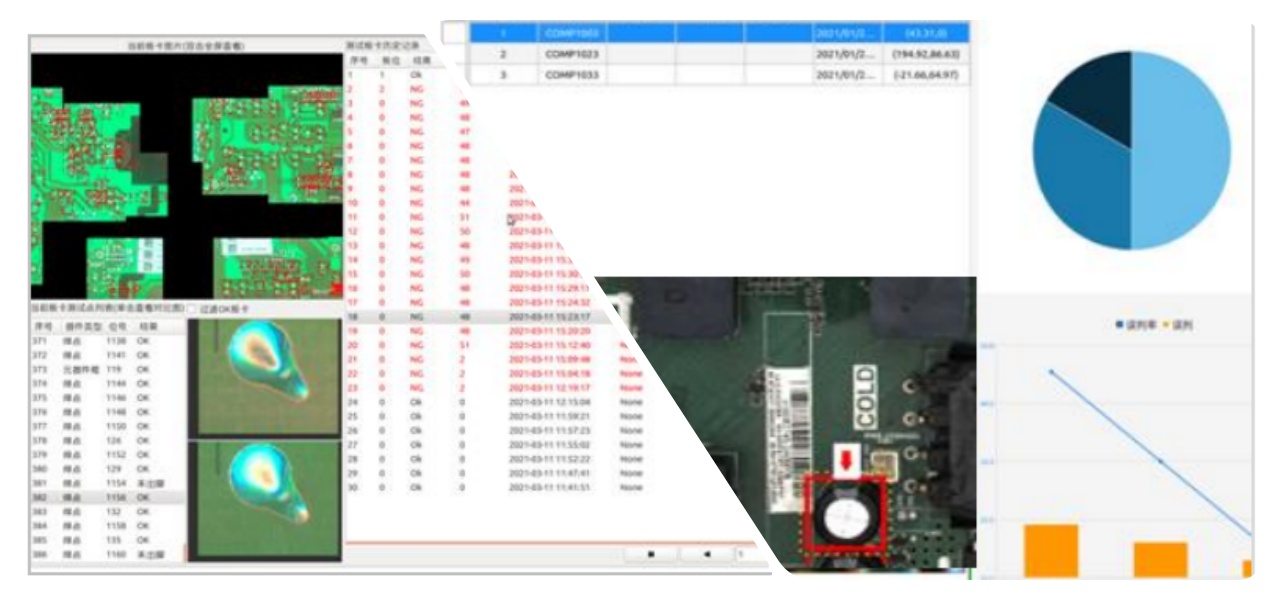

Támogatja a többkártyás, vegyes táblás és vegyes anyagú ellenőrzéseket. Különböző szögekben és pozíciókban történő elfordulásokat azonosít. A rossz jegyeket automatikusan kihagyja. Ez a rugalmasság a különböző PCB-beállításokhoz illeszkedik az alapos, hatékony ellenőrzés érdekében, extra lépések nélkül.
| Specifikáció
| Modell | ICT DIP fordított kamera online AOI AI-4540 (THT forrasztás után) | ICT DIP fordított kamera online AOI AI-4540L (THT forrasztás után) |
| FOV | 49*41mm | |
| Felbontás | 20um | |
| Kamera | 5M | |
| Fény | RGB + W fény, 4 szín beépített | |
| Ellenőrzési sebesség | 0,23 mp/FOV | |
| Keverési PCB ellenőrzés | Támogassa a hívóprogramot automatikusan. | |
| PCB méret | Három szakaszos pálya: 50*50-350*400mm Egyrészes vágány: 50*50-450*400mm | 50*50~550*650mm |
| PCB magasság | Felső: 110 mm (150 mm opcionális), Alsó: 25 mm | |
| NYÁK vastagsága | 0,3 ~ 6,0 mm | |
| PCB Edge | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| NYÁK -súly | Max: 10 kg | |
| Szállítószalagmagasság | 750&900±20mm | |
| Kijelző | 23,8 hüvelykes FHD kijelző | |
| Adatkimenet | Automatikusan generált statisztikai elemzés SPC | |
| Különleges funkció | Automatikus elemek keresése és gyors programozás | |
| Hatalom | AC220 50/60Hz,5A | |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| DIP vonali felszerelések listája
DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Videó az ügyfelek sikeréről
Az AI-4540 aoi gépekhez készült marketingvideónk bemutatja annak letisztult külső kialakítását, kiemelve a háromrészes nyomvonalat a rugalmas PCB-kezelés érdekében. Belemerül a belső szerkezetbe, bemutatva a nagy pontosságú kamerát és világítási rendszert. Megjelenik az elektromos doboz, kiemelve a megbízható alkatrészeket a stabil működés érdekében. A kulcsfontosságú értékesítési pontok szerepelnek, mint például a valós idejű hibaészlelés és az alacsony téves riasztások. Különféle programozási jellemzők jelennek meg, beleértve az egykattintásos azonosítást, a gyors beállításokat és a kötegelt módosításokat. Ez a videó bemutatja, hogyan integrálódik a gép zökkenőmentesen a vonalakba, hogyan optimalizálja a hatékonyságot, és hogyan biztosít kiváló minőségű kimeneteket az elektronikai gyártók számára világszerte.
| Szolgáltatás és képzés
Az ICT átfogó szolgáltatást és képzést kínál az AI-4540 aoi gépekhez. Globális csapatunk gondoskodik a telepítésről, a karbantartásról és a távoli segítségnyújtásról az állásidő minimalizálása érdekében. A képzés gyakorlati foglalkozásokat tartalmaz a programozásról, a működtetésről és a hibaelhárításról, amelyek elérhetők a helyszínen vagy online. A kérdésekre adott gyors válaszokra összpontosítunk, így biztosítjuk, hogy munkatársai gyorsan megszerezzék a készségeket. Ez a támogatás segíti a gyárak zökkenőmentes működését, javítja a minőséget és hatékonyan alkalmazkodik a termelési igényekhez.
| Vásárlói vélemények
Az ügyfelek dicsérik az ICT aoi gépeket pontosságukért és megbízhatóságukért. Mérnökeinket dicsérik a szakértő beállításokért és a gyors javításokért. A biztonságos csomagolás és az időben történő szállítás megakadályozza a sérüléseket, így magas pontszámot érhet el. A problémákra adott gyors válaszok erős bizalmat és partneri kapcsolatokat építenek ki.
| Minősítésünk
Az ICT rendelkezik CE, RoHS, ISO9001 és különféle szabadalmakkal. Ezek biztosítják a biztonságot, a környezetvédelmi megfelelést és a minőségi szabványokat. Aoi gépeink megfelelnek a globális szabályoknak a megbízható teljesítmény érdekében. A szabadalmak védik az olyan innovációkat, mint a mély tanulási technológia, amely fejlett, védett megoldásokat kínál.
| Az ICT-ről és a gyárunkról
Az ICT vezető elektronikai cég házon belüli kutatás-fejlesztéssel és gyártással. Több mint 89 főből álló csapatunk, köztük 20 mérnök, 12 éven át gyors növekedést hajt végre. 72 országban 1600 ügyfelet szolgálunk ki teljes körű SMT megoldásokkal. 12 000 m²-es gyárunk szigorú tesztelést és ISO9001 rendszert alkalmaz a magas termékminőség fenntartása érdekében.
