ICT-AI-5146C
I.C.T
| Elérhetőség állapota: | |
|---|---|
| Mennyiség: | |
| ICT SMT AOI bevonatellenőr
Az SMT Aoi optikai ellenőrző gép, az AI-5146C modell, a NYÁK-gyártásban a megfelelő bevonat ellenőrzésére szolgál. Valós időben rögzíti a táblaképeket egy nagy pontosságú színes ipari kamerával, és Convolution Neural Network algoritmusokat alkalmaz ezek feldolgozásához. Ez lehetővé teszi az olyan hibák intelligens megítélését, mint a túlzott vagy elégtelen bevonat, buborékok és idegen anyagok. Automatikus optikai ellenőrző aoi gépként a NYÁK-hoz, automatikusan rögzíti a bevonat határait és azonosítja a területeket anélkül, hogy megállítaná a táblát. Több konfigurációt támogat, beleértve a teljes kártyát és a kétoldali ellenőrzéseket, így ideális az SMT és DIP folyamatokhoz. Az UV fényforrásokkal egyértelműen megkülönbözteti a foszfortartalmú ragasztót. Az adatkövetési funkciók, mint például az SPC-riasztások és a LOG-tárolás, biztosítják a minőségellenőrzést. Ez az SMT Aoi optikai ellenőrző gép növeli a hatékonyságot a modern gyárakban.
| Jellemző

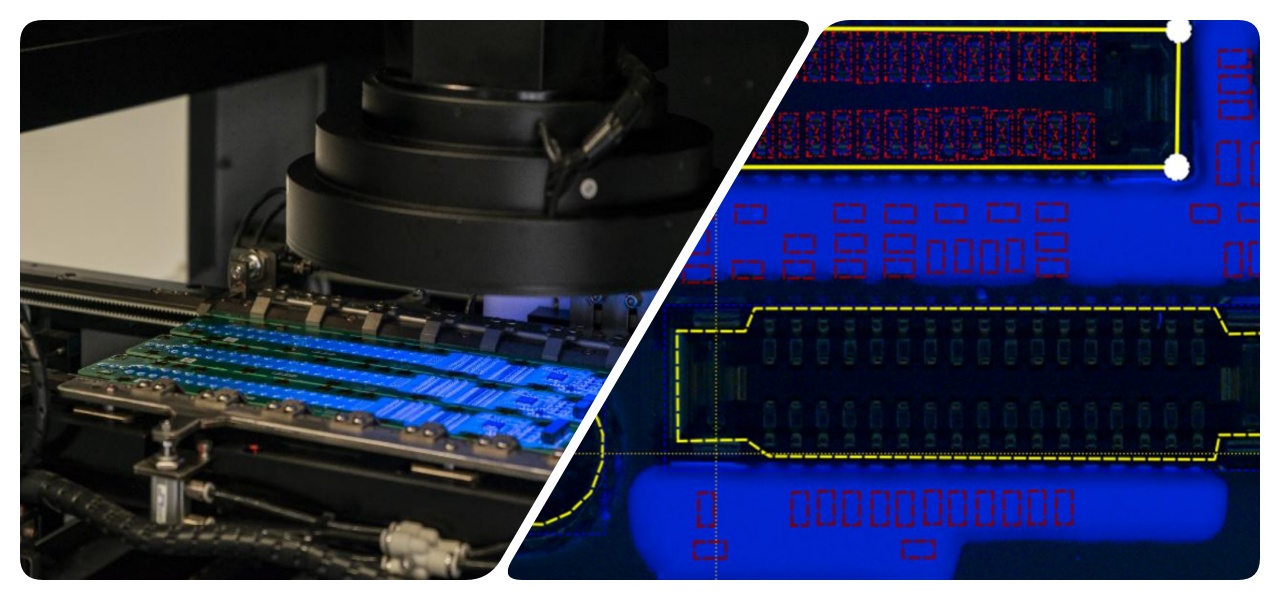

Az SMT Aoi optikai ellenőrző gép fejlett mély tanulást használ a nagy adatok optimalizálása és a minimalista programozás lehetővé tétele érdekében. Egy kattintással azonosítja az alkatrészeket és a forrasztási kötéseket, csökkentve a programozási időt és a téves riasztásokat a hagyományos módszerekhez képest. Ez az intelligens rendszer megfelel az ipari ellenőrzés kulcsfontosságú kihívásainak, és nagy pontosságot biztosít a bevonathibák esetén. A felhasználók fényforrást válthatnak a DIP, SMT és forrasztási problémák zökkenőmentes észlelése érdekében. Automatikus PCB aoi gépként támogatja a több az 1-ben paneleket és a vegyes modelleket, így sokoldalúan használható különféle NYÁK-méretekhez 510x460 mm-ig.

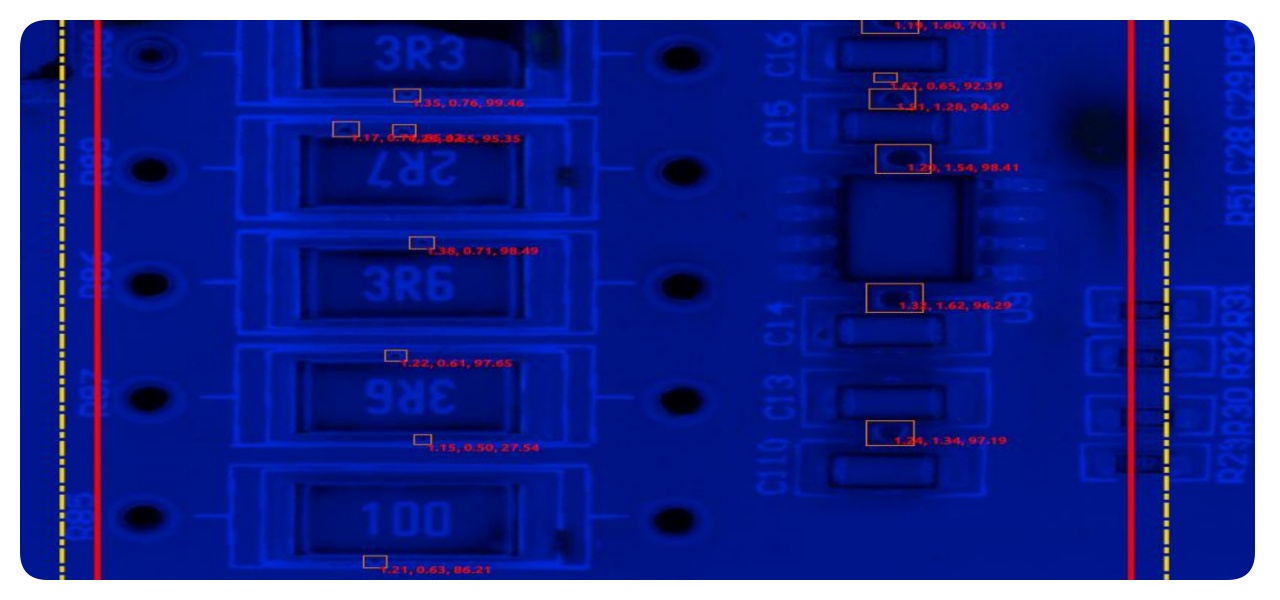

A speciális algoritmusokkal felszerelt SMT Aoi optikai ellenőrző gép intelligensen észleli a 0,05 mm-es buborékokat és az idegen tárgyakat, például a hajszálakat a megcélzott területeken. Megjeleníti a buborékértékeket, és több szélességi mérést ad ki a ragasztóhoz, beleértve az átlagot, a minimumot és a maximumot. Ez a funkció szabványosítja a bevonat ellenőrzését, és megakadályozza, hogy a hibák befolyásolják a végtermékeket. A nem bevont területek alakkeretekkel blokkolhatók, hogy elkerüljék a hamis pozitív eredményeket, növelve az észlelési pontosságot extra munkaterhelés nélkül.

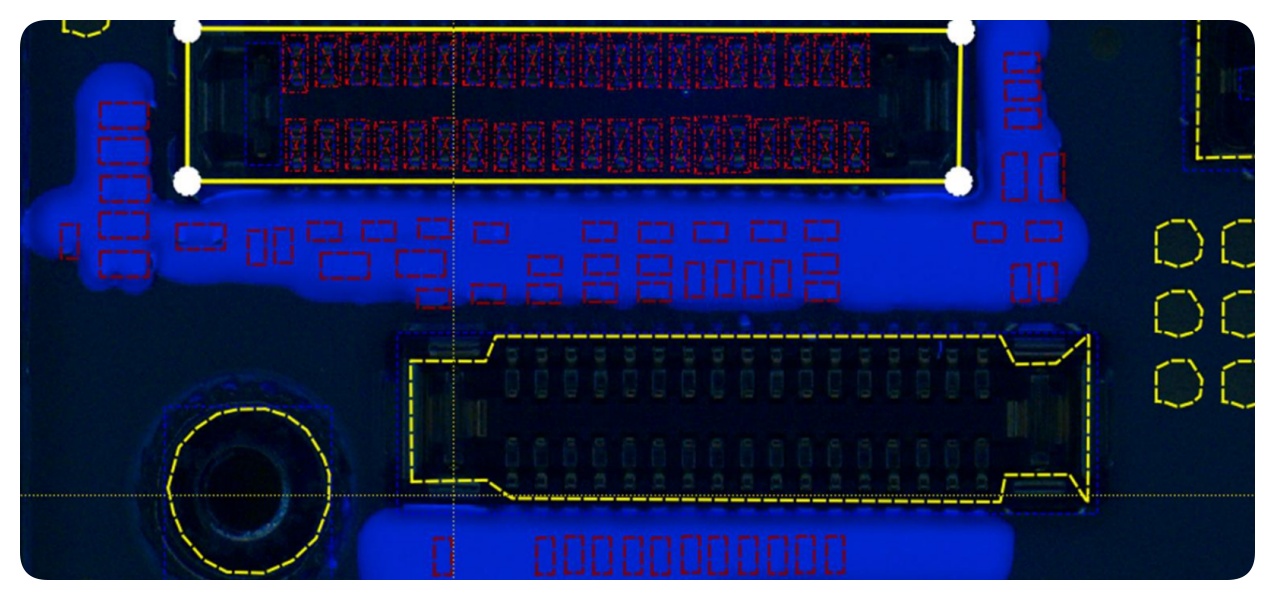

A programozás egyszerű és gyors, mindössze 10-15 percet vesz igénybe az SMT Aoi optikai ellenőrző géphez. Offline és online lehetőségeket kínál, automatikus területválasztással és egygombos paramétermódosítással. A forgásazonosítás és a Bad Mark kihagyás támogatása rugalmasságot biztosít. Több mód lehetővé teszi a bevonatok, az SMT és a DIP hibák ellenőrzését világítás kapcsolásával. Az opcionális ragasztóvastagság mérés pontspecifikus adatokat szolgáltat a teljes tábla síkságáról.
A FOV-onként 0,23 másodperces sebességgel működő SMT Aoi optikai ellenőrző gép a tábla áramlásának leállítása nélkül hajt végre ellenőrzéseket. UV- és fehér fényt használ a hibák tiszta láthatósága érdekében, és támogatja a 690x460 mm-es nagy táblákat. A váltóáramú szervomeghajtók 0,01 mm-es pontossággal biztosítják a precíz mozgást, akár 3 kg-os NYÁK-súlyok kezelésére.
| Specifikáció
| Modell | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (standard), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Felbontás | 15um (standard), 10um | 21,5um (standard) /15um /10um |
| Kamera | Egyoldali kamera 12M | Kétoldalas kamera 5M |
| Ellenőrzési sebesség | 0,23 mp/FOV | |
| PCB magasság | Felső: 25 mm, alsó: 80 mm | Felső: 75 mm, alsó: 70 mm |
| NYÁK vastagsága | 0,3 ~ 6,0 mm | |
| PCB Edge | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| NYÁK -súly | Max: 10 kg | |
| Szállítószalagmagasság | 900 ± 20 mm | |
| Kiigazítással | Manual&Auto | |
| Szállítószalag iránya | L ~R vagy R ~L | |
| Hatalom | AC220 50/60Hz,5A | |
| Névleges teljesítmény | 380W | 570W |
| Kommunikáció | Smema | |
| Súly | 750 kg | 890 kg |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| A bevonatsor felszereléseinek listája
PCBA bevonatsorunk fejlett eszközöket kínál az áramköri lapok hatékony és precíz védelméhez. A teljesen automatizált bevonatsor magában foglal egy szelektív bevonógépet a pontos felhordás érdekében, egy keményítő sütőt a tartós felületekért, AOI-t a minőségellenőrzésért, egy emelőt és egy úszót a zökkenőmentes kezeléshez, valamint egy szállítórendszert a zökkenőmentes gyártáshoz.
Ez a kiváló minőségű PCBA bevonatsor stabil működést, megbízható por-, víz- és robbanásbiztos bevonatot biztosít, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a védőbevonatolási feladatok termelékenységét.
| Termék neve | Cél a PCBA bevonatsoron |
|---|---|
Pontos védőbevonatokat visz fel az áramköri lapokra a por-, víz- és robbanásbiztos védelem érdekében. | |
IR vagy UV fénnyel keményíti a bevonatokat, így tartós és erős védelmet biztosít. | |
A hatékony feldolgozás érdekében zökkenőmentesen szállítja át az áramköri lapokat a bevonatsoron. | |
Nyákkártyát biztosít és tárol a gyártósor számára, biztosítva a zökkenőmentes be- és kimenetet. | |
| Konformális bevonat AOI | Ellenőrzi a bevonat minőségét és észleli a hibákat a magas színvonal biztosítása érdekében. |
| Videó az ügyfelek sikeréről
Egy közelmúltban történt projektünk során egy elektronikai gyártásban tevékenykedő ügyfél számára telepítettük a kétoldalas bevonatsorunkat visszatérő szállítószalaggal. A videó bemutatja a teljes munkafolyamatot a felvonótól a kirakodóig, beleértve az olyan gépeket, mint a bevonatfeltöltő, bevonógép, felvonó, bevonó AOI, IR-keményítő sütő, választó szállítószalag, lamella és kirakodó. A vonal alsó rögzítőelem-visszavezetéssel rendelkezik a hatékony kezelés és a vonalkód-leolvasás érdekében. Automatikusan azonosítja a NYÁK felső és alsó oldalát, és meghívja a megfelelő programokat a zökkenőmentes gyártáshoz. Ez a beállítás javította az ügyfél áteresztőképességét azáltal, hogy pontos bevonatot és gyors hibaészlelést biztosított az SMT Aoi optikai ellenőrző gépünkkel, csökkentette az utómunkálatokat és javította a PCB-összeszerelési folyamat általános minőségét. Egy közelmúltban végrehajtott projekt során egy elektronikai gyártásban dolgozó ügyfél számára telepítették a kétoldalas bevonósorunkat és a visszatérő szállítószalagot. A videó bemutatja a teljes munkafolyamatot a felvonótól a kirakodóig, beleértve az olyan gépeket, mint a bevonatfeltöltő, bevonógép, felvonó, bevonó AOI, IR-keményítő sütő, választó szállítószalag, lamella és kirakodó. A vonal alsó rögzítőelem-visszavezetéssel rendelkezik a hatékony kezelés és a vonalkód-leolvasás érdekében. Automatikusan azonosítja a NYÁK felső és alsó oldalát, és meghívja a megfelelő programokat a zökkenőmentes gyártáshoz. Ez a beállítás javította az ügyfél áteresztőképességét azáltal, hogy pontos bevonatot és gyors hibaészlelést biztosított az SMT Aoi optikai ellenőrző gépünkkel, csökkentve az utómunkálatokat és javítva az általános minőséget a PCB összeszerelési folyamatában.
| Szerviz és képzési támogatás
Az ICT átfogó értékesítés utáni szolgáltatást és képzést biztosít az SMT Aoi optikai ellenőrző gép számára. Csapatunk helyszíni telepítést, távoli hibakeresést és folyamatos karbantartást kínál a berendezések zökkenőmentes működése érdekében. A képzési programok a felhasználói igényekhez igazodó üzemeltetést, programozást és hibaelhárítást foglalják magukban. A globális szervizközpontokkal gyors választ adunk a problémákra, minimalizálva az állásidőt. Ez magában foglalja a szoftverfrissítéseket és az alkatrészellátást, segítve az ügyfeleket a termelés optimalizálásában és a hosszú távú megbízhatóság elérésében.
| Vásárlói vélemények
Ügyfeleink dicsérik mérnökeinket szakértelmükért és gyors problémamegoldásukért a telepítés során. Nagyra értékelik az SMT Aoi optikai ellenőrző gépet pontosságáért és egyszerű használatáért. Sokan kiemelik biztonságos csomagolásunkat és gyors szállításunkat, amelyek megakadályozzák a sérüléseket. A kérdésekre adott gyors válaszok bizalmat és hatékonyságot építenek a partnerségekben.
| Tanúsítványok és szabványok
Az ICT kulcsfontosságú tanúsítvánnyal rendelkezik, mint például a CE, RoHS, ISO9001, és különböző szabadalmakkal rendelkezik az SMT Aoi optikai ellenőrző gépünkhöz. Ezek biztosítják a nemzetközi biztonsági, környezetvédelmi és minőségirányítási szabványoknak való megfelelést. Szigorú tesztelési folyamataink garantálják a megbízható teljesítményt a globális piacokon.
| Az ICT cégről és az SMT gyárunkról
Az ICT a teljes SMT gyári megoldások vezető szállítója házon belüli kutatás-fejlesztéssel és gyártással. Több mint 89 alkalmazottunkkal és az elmúlt évek gyors növekedésével több mint 1600 ügyfelet szolgálunk ki 72 országban. Üzemünk szigorú ellenőrzési folyamatokkal és robusztus minőségirányítási rendszerrel rendelkezik a magas színvonal biztosítása érdekében. Értékhatárokon átívelő platformként az integritásra, a koordinációra és a megosztásra összpontosítunk, hogy innovatív elektronikai gyártóberendezéseket szállíthassunk.
