ICT-GP800
I.C.T

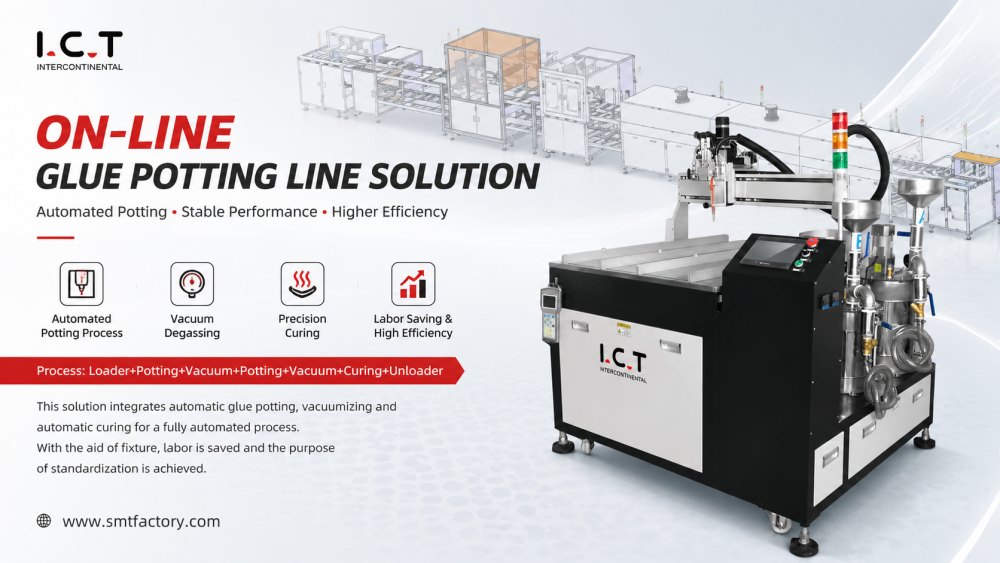

On-line Glue Potting Line solution
| Mennyiség: | |
|---|---|
Az On-line Glue Potting Line precíz, automatizált PCBA-szerelvények beágyazását biztosítja nagy volumenű gyártás során. Minden állomás egyenletesen hordja fel a ragasztót, egyenletes fedést biztosítva a különböző méretű alkatrészek között. Az integrált szállítórendszerek hatékonyan mozgatják a PCB-ket az ültetési, pácolási és ellenőrző modulok között. Az állítható paraméterek alkalmazkodnak a különböző ragasztóviszkozitásokhoz és beágyazódási mintákhoz. A rendszer csökkenti az anyagpazarlást, javítja a gyártás megbízhatóságát és biztosítja az ismételhető minőséget. A kompakt beépített kialakítás lehetővé teszi a könnyű integrációt a meglévő SMT és DIP vonalakkal. A kezelők gyorsan válthatnak programokat, hogy alkalmazkodjanak a különböző PCB-elrendezésekhez vagy termékmodellekhez.
A GP800 programozható fúvókákat használ szabályozott áramlási sebességgel, hogy a ragasztót pontosan vigye fel a kijelölt területekre. Az állítható lökethosszok, sebességek és fúvókaszögek összetett mintákat és sűrű alkatrész-lefedettséget tesznek lehetővé. A magasságérzékelők biztosítják az egyenletes bevonatvastagságot. Az automatizált rendszer megakadályozza a túl- vagy alultöltést, garantálva az egy- vagy kétoldalas nyomtatott áramköri lapok egyenletes töltési minőségét.
A moduláris szállítószalag-rendszer szállítja a PCB-ket az adagoló-, a keményítő- és az ellenőrző állomások között. A léptetőmotoros hajtások pontos pozicionálást biztosítanak. A nyomók és ütközők stabilizálják a táblákat a ragasztó felhordása során. A gyorskioldó rögzítők gyors váltást tesznek lehetővé a terméktípusok között. A kialakítás megőrzi a pontos igazítást, megakadályozza a nyomtatott áramköri lapok helytelen elhelyezését, és nagy sebességű működést biztosít a soros SMT/DIP munkafolyamatokban.
Az integrált IR vagy UV térhálósító modulok gyorsan kikeményítik a ragasztót az alkatrészek integritásának befolyásolása nélkül. A CCD vagy lézeres érzékelőkkel felszerelt ellenőrző állomások valós időben ellenőrzik a lefedettség egyenletességét és észlelik a hibákat. A PLC-alapú vezérlés lehetővé teszi a kezelők számára, hogy beállítsák a keményedési időt, a szállítószalag sebességét és az ellenőrzési paramétereket. A folyamatos felügyelet állandó minőséget biztosít, miközben maximalizálja az átviteli sebességet és minimalizálja az állásidőt.
Alkalmazás:
| Modell | ICT GP800 |
| Fúvóka száma | 1 (több fej opció) |
| Tengelyszám | 3-tengely X,Y,Z |
| Táblázat mérete | <500*500mm |
| Z-tengely beállítása | 0-100 mm |
| Tisztítás | Auto |
| Ragasztóanyag | Szilikon, epoxi.PU stb. |
| Ragasztó viszkozitása | <20000 |
| Tápegység | AC: 220±10%, 50/60HZ, 2,5Kw |
| Ellenőrzési módszer | PLC+érintőképernyő |
| Dimenzió (mm) | L1800*W1800*H1500 |
| Súly | Körülbelül: 580 kg |
Az ICT teljes körű támogatást nyújt az SMT, DIP és potting műveletekhez. A szállítás előtti tervezés felméri a nyomtatott áramkör típusát, a hordozóanyagot, a gyártási célokat és az elrendezést. A szállítást követően a mérnökök végzik a telepítést, az üzembe helyezést, a kezelők képzését, a karbantartást és a folyamatoptimalizálást. A ragasztóanyag beágyazásának, kikeményítésének, kezelésének és ellenőrzésének integrálása megbízható munkafolyamatot biztosít. Az új létesítmények lépésről lépésre kapnak útmutatást az elrendezéstől a próbagyártásig, míg a meglévő sorok optimalizált folyamatokat és stabil működést kapnak.
| Termék neve | Cél a PCBA bevonatsorban |
|---|---|
Pontos védőbevonatokat visz fel az áramköri lapokra a por-, víz- és robbanásbiztos védelem érdekében. | |
IR vagy UV fénnyel keményíti a bevonatokat, így tartós és erős védelmet biztosít. | |
A hatékony feldolgozás érdekében zökkenőmentesen szállítja át az áramköri lapokat a bevonósoron. | |
Nyákkártyát biztosít és tárol a gyártósor számára, biztosítva a zökkenőmentes be- és kimenetet. | |
| Konformális bevonat AOI | Ellenőrzi a bevonat minőségét és észleli a hibákat a magas színvonal biztosítása érdekében. |
2025 decemberében az ICT három integrált vonalat – SMT-t, DIP-t és bevonatot – szállított egy autóelektronikai ügyfélnek Szaúd-Arábiában. Az ICT mérnökök végezték a helyszíni telepítést, kalibrálást és a kezelői képzést. Az ügyfél korábban 2025 júniusában ellenőrizte az ICT létesítményét. A sikeres üzembe helyezést követően a mérnökök elismerő oklevelet kaptak professzionalizmusukról, valamint a teljes SMT, DIP és Glue Potting sormegoldás megbízhatóságáról egy új ODM gyár számára, amely képes önálló kutatás-fejlesztésre, tervezésre és gyártásra.
Az ICT teljes körű támogatást nyújt az SMT, DIP és potting műveletekhez. A szállítás előtti tervezés felméri a nyomtatott áramkör típusát, a hordozóanyagot, a gyártási célokat és az elrendezést. A szállítást követően a mérnökök végzik a telepítést, az üzembe helyezést, a kezelők képzését, a karbantartást és a folyamatoptimalizálást. A ragasztóanyag beágyazásának, kikeményítésének, kezelésének és ellenőrzésének integrálása megbízható munkafolyamatot biztosít. Az új létesítmények lépésről lépésre kapnak útmutatást az elrendezéstől a próbagyártásig, míg a meglévő sorok optimalizált folyamatokat és stabil működést kapnak.
Az ügyfelek dicsérik az IKT-t a gyakorlati útmutatásért és a gyors reagálásért. A mérnökök egyértelmű utasításokat adnak a hibák csökkentésére és a termelés hatékonyságának javítására. A csomagolás biztosítja a berendezések biztonságos szállítását. A technikai kérdéseket azonnal kezeljük. Az ügyfelek az ICT-ben bíznak az új SMT-, DIP- és cserépsorok bevezetésében, amelyek konzisztens, kiváló minőségű ültetési eredményeket érnek el offline vagy inline gyártás során.
A GP800 Glue Potting Line CE és ISO9001 tanúsítvánnyal rendelkezik. A minőségi eljárások magukban foglalják az alkatrészek ellenőrzését, az összeszerelés ellenőrzését, a funkcionális tesztelést, a csomagolás felülvizsgálatát, a szállítmány nyomon követését, a telepítést és az értékesítés utáni szolgáltatást. Ezek a szabványok reprodukálható, megbízható töltési teljesítményt biztosítanak az egy- és kétoldalas PCBA-szerelvényeken, beleértve az autóipari, okostelefon- és LED-alkalmazásokat.
Az ICT kulcsrakész megoldásokat kínál az SMT, DIP, bevonat, adagolás, összeszerelés és intelligens gyári integráció terén. A házon belüli kutatás-fejlesztési, gyártási, mérnöki, értékesítési és szervizcsapatok világszerte támogatják az ügyfeleket. A projektek magukban foglalják az ellátást, a telepítést, a képzést és a folyamatoptimalizálást. Az ICT 0-ról 1-re új gyárakat épít, a meglévő gyártósorokat pedig 1-ről 10-re korszerűsíti, precíz, méretezhető és megbízható PCBA-bevonatolási és bevonási megoldásokat biztosítva.
