| Inline SMT PCBA router gép precíziós panelezéshez
Az ICT IR350 Inline SMT PCBA Router Machine nagy pontosságú vágást biztosít összetett PCBA panelekhez. Az olyan igényes iparágak számára készült, mint az autóelektronika, az okostelefonok, az orvosi eszközök és a repülőgépipar, ez a fejlett PCB router biztosítja a kártyák tiszta, feszültségmentes szétválasztását. Robusztus, kétplatformos kialakítása és intelligens vezérlőrendszere lehetővé teszi a folyamatos gyártást a szűk tűréshatárok betartása mellett. Akár 100 mm/s vágási sebességével és ±0,01 mm-es ismétlési pontosságával a gép segíti a gyártókat a hozam növelésében, a hibák csökkentésében és a szigorú minőségi követelmények teljesítésében. Akár vékony 0,5 mm-es táblákat, akár 4,0 mm-es vastagabb paneleket kezel, ez az SMT PCBA router egyenletes, megbízható teljesítményt nyújt, amelyet a modern elektronikai gyártósorok megkövetelnek.
| Funkció

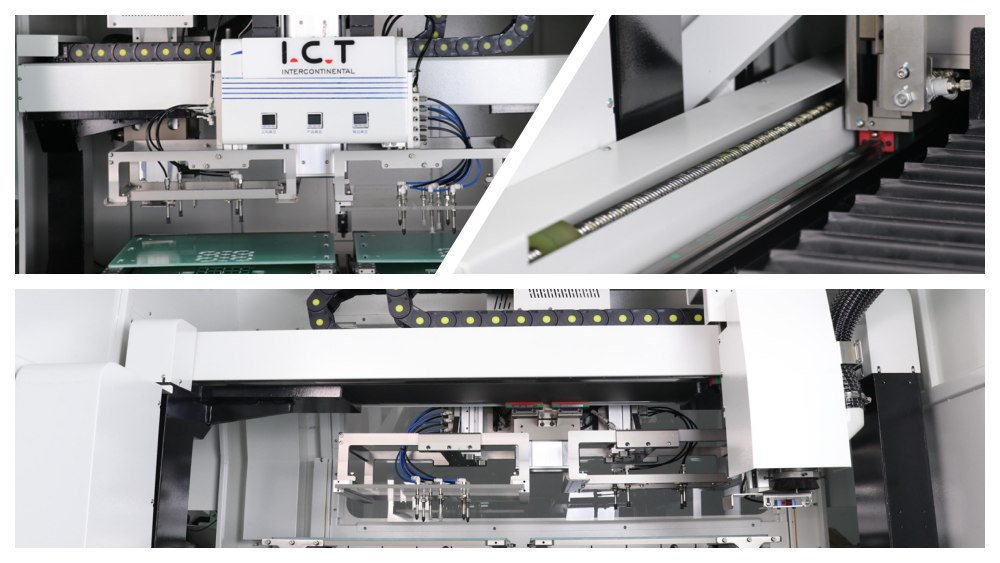

Fejlett látás és igazítási rendszer
A nagyfelbontású látórendszer koaxiálisan működik a maróval az egyszerű kamerakalibrálás és a pontos pozicionálás érdekében. Felismer mindenféle nyomtatott áramköri jelölést, és vizuális ellenpont-korrekciót biztosít. Ez az intelligens technológia minden alkalommal pontos útválasztási útvonalat biztosít, még összetett táblakialakítások esetén is. A CAD importtal és a gyors útvonaloptimalizálással kombinálva a rendszer támogatja az offline programozást és a teljes kártya szkennelését. Ezek a képességek rendkívül rugalmassá teszik a soros PCBA routert a különböző gyártási igényekhez, miközben megőrzik a kiváló vágási minőséget.

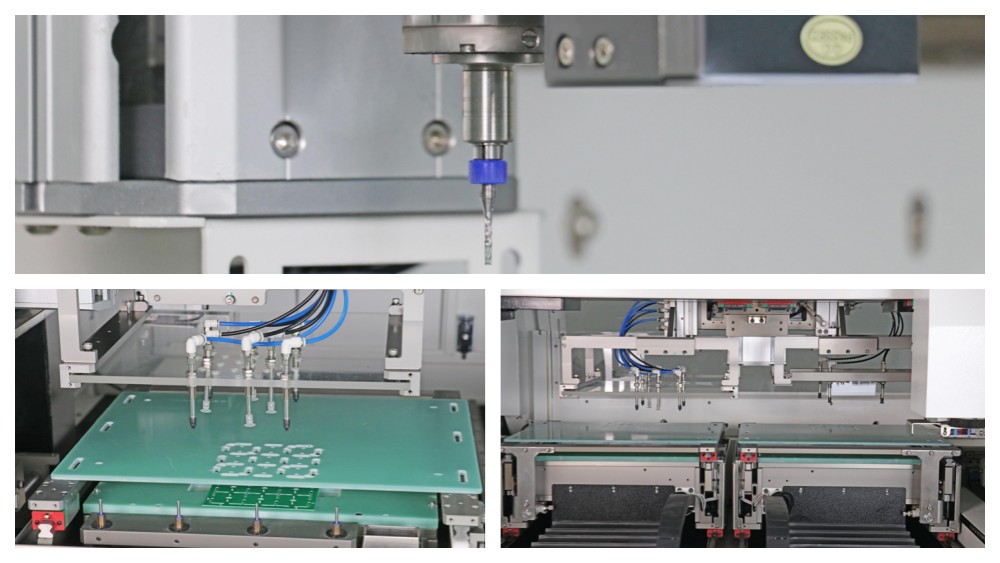

Stabil mozgásrendszer prémium alkatrészekkel
Az importált Panasonic szervomotorok nagy pontosságú csavarrudakkal párosítva egyenletes, pontos mozgást biztosítanak az X, Y és Z tengelyeken. Az erősebb és vastagabb mechanikai szerkezet nagymértékben javítja a gép általános stabilitását nagy sebességű működés közben. Ez a robusztus kialakítás csökkenti a vibrációt és biztosítja a hosszú távú megbízhatóságot, így az Inline SMT PCBA Router Machine ideális a folyamatos ipari használatra nagy volumenű PCBA útválasztási alkalmazásokban.

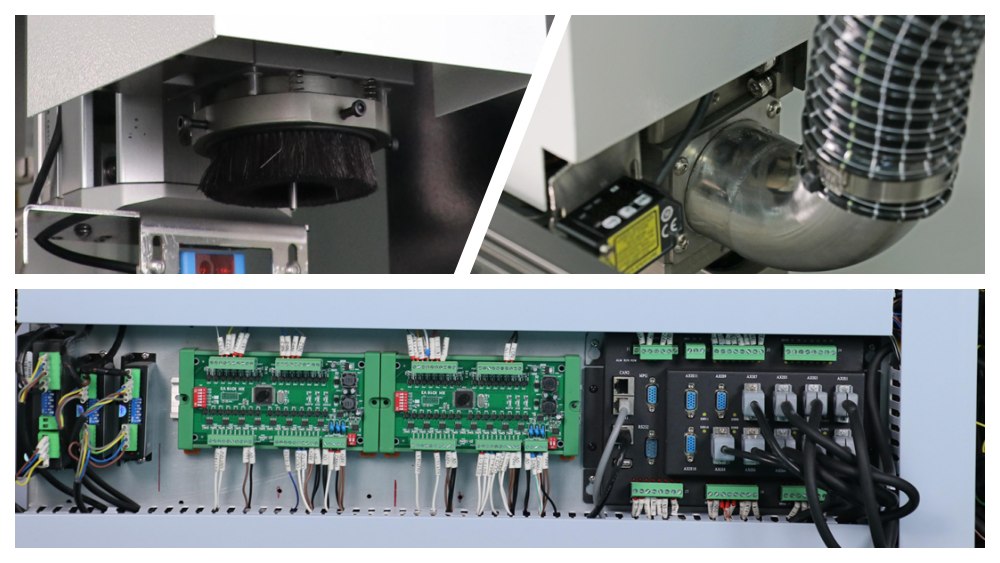

Intelligens szerszámkezelés és biztonsági funkciók
A szabványos szerszámtörés-érzékelő automatikusan figyelmezteti a kezelőt, ha a maró eltörik vagy elhasználódik. A gép automatikus szerszámcserével is rendelkezik, amely megszakítás nélkül folytatja a termelést. A valós idejű szenzorfigyelés megakadályozza a folyamatos működést sérült szerszámokkal. A biztonsági elemek, például a beléptető-érzékelők és az opcionális fényfüggönyök tovább védik a kezelőket. Ezek az intelligens funkciók növelik a hatékonyságot és csökkentik a költséges hibákat.

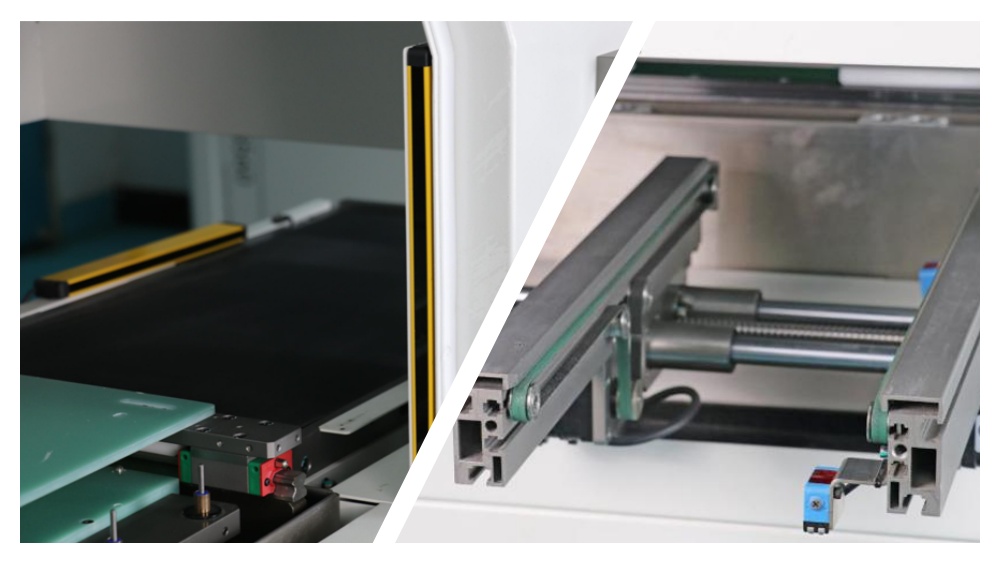

Hatékony kétplatformos és poreltávolító kialakítás
A kétplatformos szerkezet lehetővé teszi a független működést mindkét oldalon, jelentősen növelve a termelés hatékonyságát. A gyorskioldó rögzítők és a rugalmas beállítás gyors és egyszerűvé teszik az átállást. A nagy szívóerővel és alacsony zajszinttel rendelkező, nagy teljesítményű, szeparált vákuumos porgyűjtő tisztán tartja a munkaterületet. A kiegészítő ionlevegős pisztoly és a gyűrűs örvényszerű statikus kiküszöbölés hatékonyan távolítja el a statikus elektromosságot, és megakadályozza a por megtapadását a PCB-ken.
Automatikus PCBA IC elhelyező gép
1. Automatikus adagolás: a tányérba helyezendő termékek automatikus adagolása, miután megkapta a jelet az elülső géptől.
2. Automatikus kódbeolvasás: A CCD érzékeli a termék méretét, és egyidejűleg rendelkezik kódolvasó funkcióval is.
3. Automatikus pásztázás: A CCD irányítja a szívófúvókát, hogy automatikusan szívja az OK termékeket a pásztázáshoz.
4. Az NG-kód automatikus megkülönböztetése: Az NG-termékek automatikusan az NG-táblába, az NG-kód és a villalemez pedig a hibás dobozba kerülnek.
5. Automatikus halmozási tálca: automatikusan betölti az üres tálcákat és az OK kész tálcákat.
6. Az AGV automatikusan betáplálja az üres tálcákat, és elviszi a teli tálcákat.
Folyamat:
| Specifikáció
| Paraméter | specifikáció |
| Modell | ICT-IR350 |
| PCB méret | 350 × 310 mm |
| Platform száma | Dupla platformok |
| NYÁK vastagsága | 0,5 ~ 4,0 mm |
| PCB támogatási mód | Multifunkcionális lámpatest, Speciális lámpatest |
| X,Y Vágási sebesség | 0 ~ 100 mm/s |
| Ismételje meg a Precision | ± 0,01 mm |
| Precíziós vágás | ± 0,05 mm |
| X,Y,Z vezetési mód | AC szervo motor |
| X,Y,Z vezérlési mód | CNC vezérlő |
| Maró méret | 0,8 ~ 3,0 mm |
| Orsó sebesség | Max 80.000 ford./perc |
| Üzemeltetés és adattárolás | Ipari PC rendszer |
| Feszültség (főgép) | 220V, 50/60 Hz |
| Tápegység (fő gép) | 1,5 kW |
| Légnyomás-ellátás | 4,5 kg/cm² |
| Méretek (H × SZ × M) | 1450 × 1330 × 1641 mm |
| Súly (porszívóval) | kb. 1000 kg |
| Porgyűjtési módszer | Porszívózás |
| Porszívó levegő mennyisége | 28 ~ 35 m³/perc |
| Porszívó méretei | 650 × 750 × 1500 mm |
| Porszívó feszültség | 380V, 50/60 Hz, 3 kW |
* Az IKT folyamatosan működik a minőség és a teljesítmény terén, a specifikációk és a megjelenés különösebb figyelmeztetés nélkül frissíthetők.
| SMT vonali berendezések listája
Az ICT teljes SMT gyártósor megoldásai közé tartoznak a rakodók/kirakodók, a forrasztópaszta nyomtatók, a pick and place gépek, az SPI, az AOI, a reflow sütők és egyéb alapvető berendezések. Az Inline SMT PCBA Router Machine-vel párosítva ezek a rendszerek egy teljesen automatizált, nagy hatékonyságú gyártósort hoznak létre, amely egyenletes minőséget és maximális teljesítményt biztosít az autóipari, fogyasztói elektronikai és ipari alkalmazások számára.
| Videó az ügyfelek sikeréről
Sikeres helyszíni telepítés Portugáliában
2026 áprilisában egy ICT-mérnök Portugáliába utazott, hogy elvégezze a helyszíni telepítést és az autóipari elektronikát kiszolgáló teljes SMT gyártósor képzését, beleértve az autók világítását és vezérlőrendszereit. Az ügyfél nagyon elégedett volt mind a berendezés teljesítményével, mind a szakmai képzéssel. Dicsérték a gördülékeny beállítási folyamatot és az egyértelmű útmutatást, amelyek segítségével csapatuk gyorsan elsajátította a napi üzemeltetést és karbantartást. Ez a sikeres projekt tovább bizonyítja az ICT erős technikai támogatását és elkötelezettségét az ügyfelek világszerte történő sikere iránt.
| Szerviz és képzési támogatás
Professzionális szerviz és képzési támogatás Átfogó telepítési, üzembe helyezési és gyakorlati oktatási szolgáltatásokat nyújtunk annak érdekében, hogy csapata az első naptól kezdve hatékonyan tudja üzemeltetni a berendezést. Tapasztalt mérnökeink folyamatos műszaki támogatást, folyamatoptimalizálást és rendszeres karbantartási útmutatást kínálnak. Akár helyszíni segítségre, akár távoli támogatásra van szüksége, az ICT készen áll a berendezések teljesítményének maximalizálására és a hosszú távú termelési célok elérésére.
| Amit ügyfeleink mondanak
Ügyfeleink folyamatosan dicsérik mérnökeinket professzionalizmusukért és gyors problémamegoldó képességükért. Sokan kiemelik berendezéseink kiváló minőségét és stabilitását, valamint a biztonságos szállítást biztosító gondos csomagolást. Nagyra értékelik a gyors válaszidőnket is, amikor technikai kérdések merülnek fel. Egy ügyfél megjegyezte, hogy az Inline SMT PCBA Router Machine mind a pontosság, mind a megbízhatóság tekintetében felülmúlta a várakozásokat.
| Tanúsítványok és szabványok
Berendezéseink megfelelnek a nemzetközi minőségi és biztonsági szabványoknak, beleértve a CE, RoHS és ISO9001 tanúsítványokat. Több szabadalommal is rendelkezünk innovatív technológiákra. Ezek a tanúsítványok bizonyítják elkötelezettségünket a biztonságos, megbízható és környezettudatos megoldások biztosítása iránt, amelyekben az ügyfelek megbízhatnak az igényes termelési környezetben.
| Az ICT vállalatról és a gyárról
Az ICT egy professzionális elektronikai berendezések megoldásszállítója saját K+F csapatunkkal, modern gyártólétesítményekkel és szigorú minőség-ellenőrzési folyamatokkal. Több mint 25 éves iparági tapasztalattal és gyors növekedéssel több mint 1600 ügyfelet támogattunk 72 országban. Elkötelezett mérnökcsapatunk és nagy gyárterületünk lehetővé teszi számunkra, hogy teljes gyári megoldásokat szállítsunk, amelyeket kiváló értékesítés utáni szolgáltatások és globális műszaki támogatás támogat.
