| Ólommentes hullámforrasztógép DIP gyártósorhoz
Az ICT W-sorozatú ólommentes hullámforrasztógép a THT összeszerelő sorok és DIP gyártósorok kiforrott alapberendezése világszerte. Ez az ólommentes hullámforrasztógép a japán Kuroda fúvókát, a vízszintes független fűtési zónákat és az intelligens energiatakarékos kialakítást egyesíti, hogy kiváló nedvesítést érjen el minimális energiafogyasztás mellett. Normál, mindössze 7 kW-os működésével és opcionális nitrogénrendszerével tökéletesen megfelel az autóelektronika, az intelligens mérőórák és az ipari vezérlőkártyák igényeinek. A több ezer gyárban végzett több éves sikeres működés után ez az ólommentes hullámforrasztógép az első választás lett azon ügyfelek számára, akiknek megbízható duplaplatformos hullámforrasztógépre vagy nagy alkatrészekhez való hullámforrasztógépre van szükségük.
| Jellemző
A japán Kuroda Seiko fúvóka állítható porlasztófelülettel és piramisszűrővel minden alkalommal stabil, gazdaságos fluxus bevonatot biztosít. A digitális áramlásszabályozás és a nyomásstabil szelep drámaian csökkenti a fluxusveszteséget, tisztán tartja a kamrát az ólommentes hullámforrasztógépet futtató forgalmas DIP gyártósorokon.
Harmadik féltől származó független túlmelegedés elleni védelem és PLC+PID zárt hurkú vezérlés teljes biztonsági mentést biztosít. Valós idejű felügyelet és automatikus vészleállítás védi a kezelőket és a berendezéseket az ólommentes hullámforrasztógép folyamatos működése során.
A vízszintes, független fűtési zónák zárt hőlevegő-úttal és egyenirányító lemezekkel tökéletesen egyenletes hőmérsékletet garantálnak az egész táblán. A felmelegedés mindössze 15 percet vesz igénybe, a normál teljesítmény pedig 7 kW marad – ez a leghatékonyabb teljesítmény a hasonló duplaplatformos hullámforrasztógépek és a nagy alkatrészekhez való hullámforrasztógépek között.
| DIP vonali felszerelések listája
| Modell | W4 | W3 | W2 |
| Méretek: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Súly (kg) | Kb.1500kg | Kb.1200kg | Kb. 790 kg |
| Tápegység | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Indítási teljesítmény | 32kw | 24kw | 16kw |
| Működési teljesítmény | 12kw | 9kw | 7kw |
| Irányító rendszer | PLC | ||
| Permetező rendszer | |||
| Átviteli módszer | Léptetőmotor | ||
| Permetezési nyomás | 0,25 Mpa - 0,4 Mpa | ||
| lux áramlás | 10-100 ml/perc | ||
| Kipufogócső átmérője | Φ200mm | ||
| Kipufogógáz kapacitás | 25m3/perc | ||
| Előmelegítő rendszer | |||
| Előmelegítési mód | Forró levegő | ||
| Vezérlési mód | PID + SSR | ||
| Előfűtési zóna | 4 | 3 | 2 |
| Előmelegítési hossz | 1800 mm | 1600 mm | 1200 mm |
| Előmelegítési hőm. | (Szobahőmérséklet) -250°C | ||
| Bemelegítési idő (perc) | Kb. 15 perc (beállítás 150°C) | ||
| Szállítószalag -rendszer | |||
| PCB mérete: LxSz (mm) | Min.:80x60mm; Max: 400x300mm | ||
| Szállítószalagsebesség | 0-2000 (mm/perc) | ||
| Szállítószalagmagasság | 750+/-20 (mm) | ||
| Ujj | Kettős kampós köröm (normál) | ||
| Szállítószalag szélesség szabályozása | Manuálisan | ||
| Szállítószalag szöge | 4-7 fok | ||
| Forrasztórendszer | |||
| Forrasztóedény stílus | Mechanikus motoros hajtás | ||
| Forrasztóedény anyaga | Teljes titán (standard FT) | ||
| Forrasztóedény hőmérséklete | 300 ° C | ||
| Forrasztóedény kapacitása | Ólommentes 350 kg | Ólommentes 300 kg | Ólommentes 250 kg |
| Más | |||
| Ujjtisztító rendszer | Kefe | ||
| DIP vonali felszerelések listája

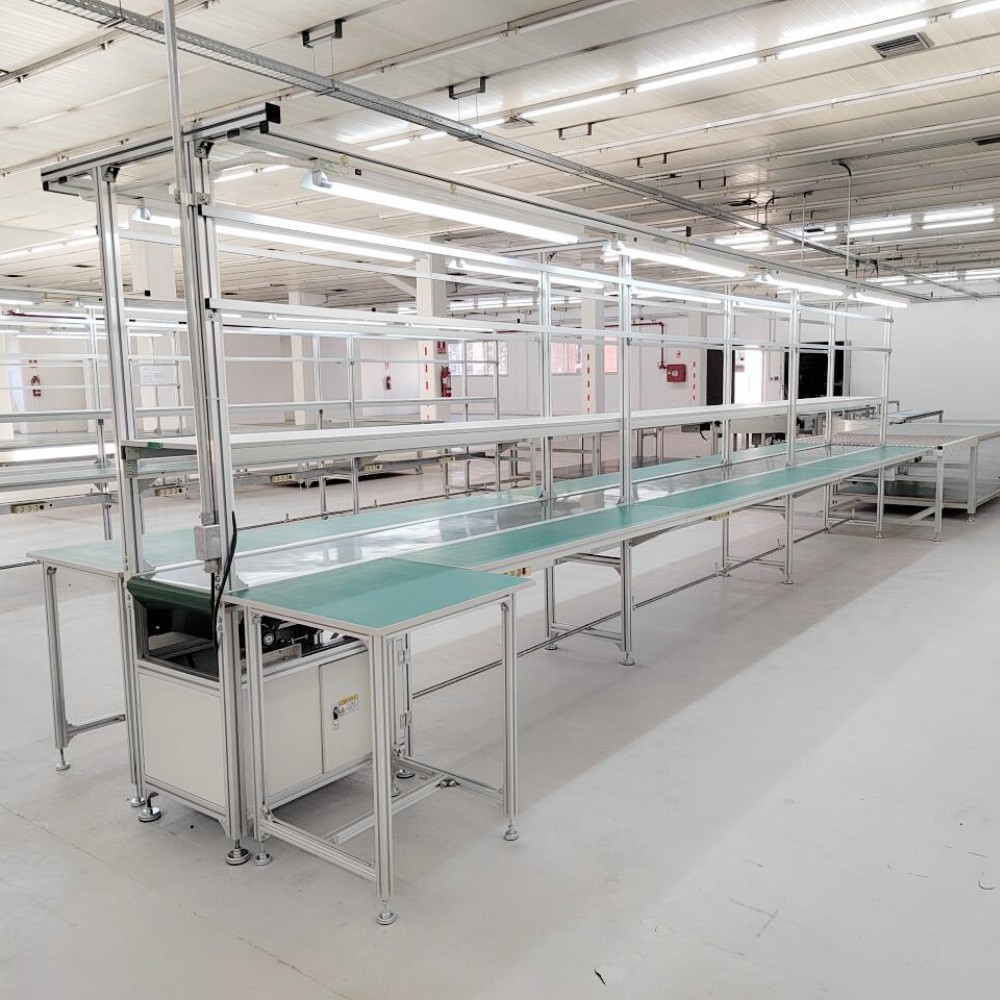

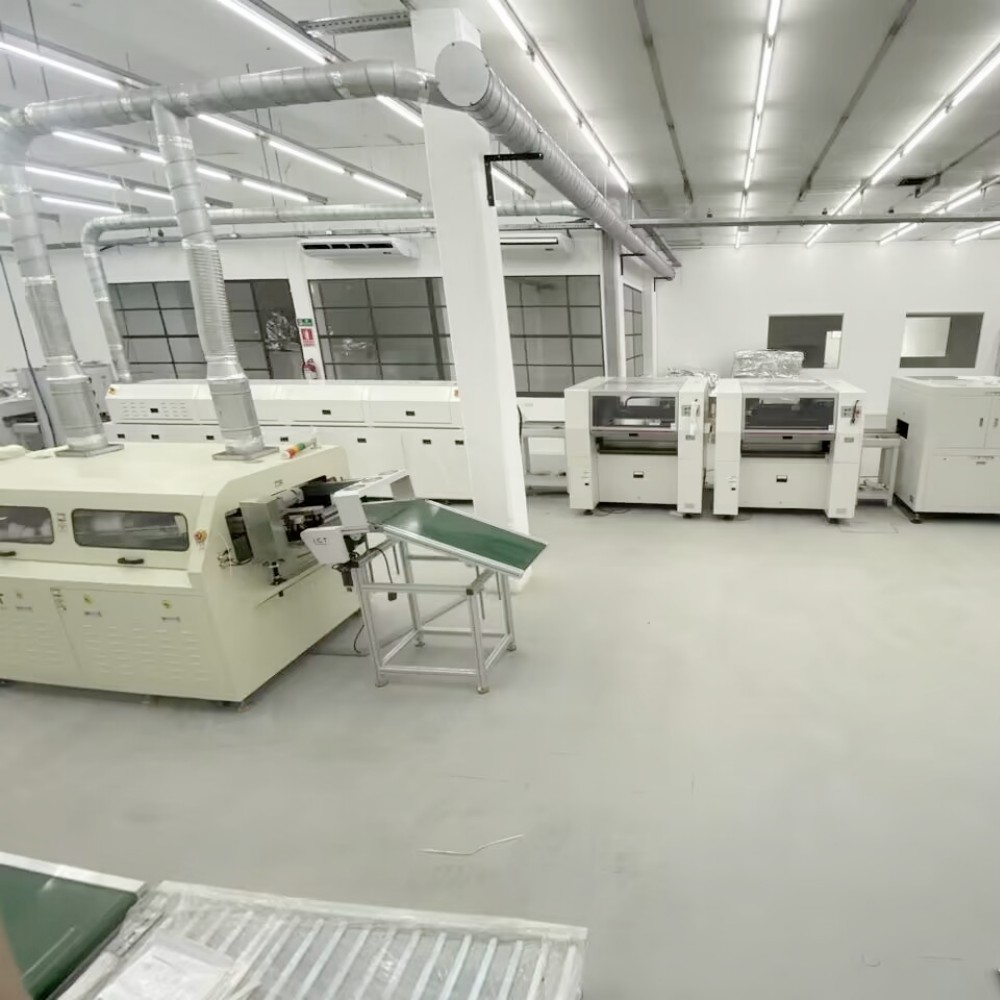

DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Videó az ügyfelek sikeréről
ICT-mérnökök Uruguaybe mentek, hogy telepítsék és üzembe helyezzék a W-sorozatú ólommentes hullámforrasztógépet egy intelligens mérőműszer-gyártó számára. Az ügyfél nagy volumenű DIP gyártósort üzemeltet, és stabil, ólommentes forrasztásra volt szüksége a nagy alkatrészeket tartalmazó összetett PCB-k számára. Miután csapatunk elvégezte a beállítást és a kezelői képzést, a gép elérte a teljes sebességet mindössze 7 kW-os futásteljesítménnyel és tökéletes csatlakozási minőséggel. Az ügyfél megosztott egy videót, amelyen az ólommentes hullámforrasztógép zökkenőmentesen működik a THT-összeszerelő sorukon, dicsérve az alacsony energiaköltséget, az egyszerű karbantartást és a kiváló értékesítés utáni támogatást. Ez az uruguayi intelligens mérőprojekt sikeres referenciává vált számos latin-amerikai DIP-vonal számára.
| Szakértői szolgáltatások és képzés
Az ICT teljes szolgáltatáscsomagot kínál minden ólommentes hullámforrasztógéphez – a vonaltervezéstől és telepítéstől a professzionális képzésig és a 7×24-es globális műszaki támogatásig. Tapasztalt mérnökeink biztosítják, hogy THT gyártósora a legnagyobb hatékonysággal, kockázatmentesen működjön.
| Ügyfél dicsérete
Az ügyfelek világszerte dicsérik ólommentes hullámforrasztó gépünket kiemelkedő stabilitásáért, rendkívül alacsony üzemeltetési költségéért és tökéletes forrasztási minőségéért a nagy alkatrészeken. Különösen nagyra értékelik a gyors globális választ, a szilárd exportcsomagolást és a kiváló ár-érték arányt a többi duplaplatformos hullámforrasztógéphez képest.
| Minőségi tanúsítványok
Minden ICT ólommentes hullámforrasztógép rendelkezik CE, CCC, UL, RoHS és ISO9001 tanúsítvánnyal, valamint több találmányi szabadalommal, amelyek teljes mértékben megfelelnek a THT gyártósorokra vonatkozó legszigorúbb nemzetközi biztonsági és környezetvédelmi szabványoknak.
| Az ICT vállalatról és a gyárról
Az ICT több mint 25 éves tapasztalattal rendelkező, professzionális teljes vonalas megoldást kínál SMT és DIP gyártósorokhoz. 12 000 ㎡ gyárunk Dongguanban 89 alkalmazottat foglalkoztat, köztük 20 mérnököt. Mindent házon belül tervezünk és gyártunk, és több mint 1600 ügyfelet szolgálunk ki 72 országban. A szigorú minőség-ellenőrzés és a folyamatos innováció tesz bennünket a legmegbízhatóbb partnerré a nagy teljesítményű ólommentes hullámforrasztógépek terén világszerte.
