ICT-W2
I.C.T
| Mennyiség: | |
|---|---|

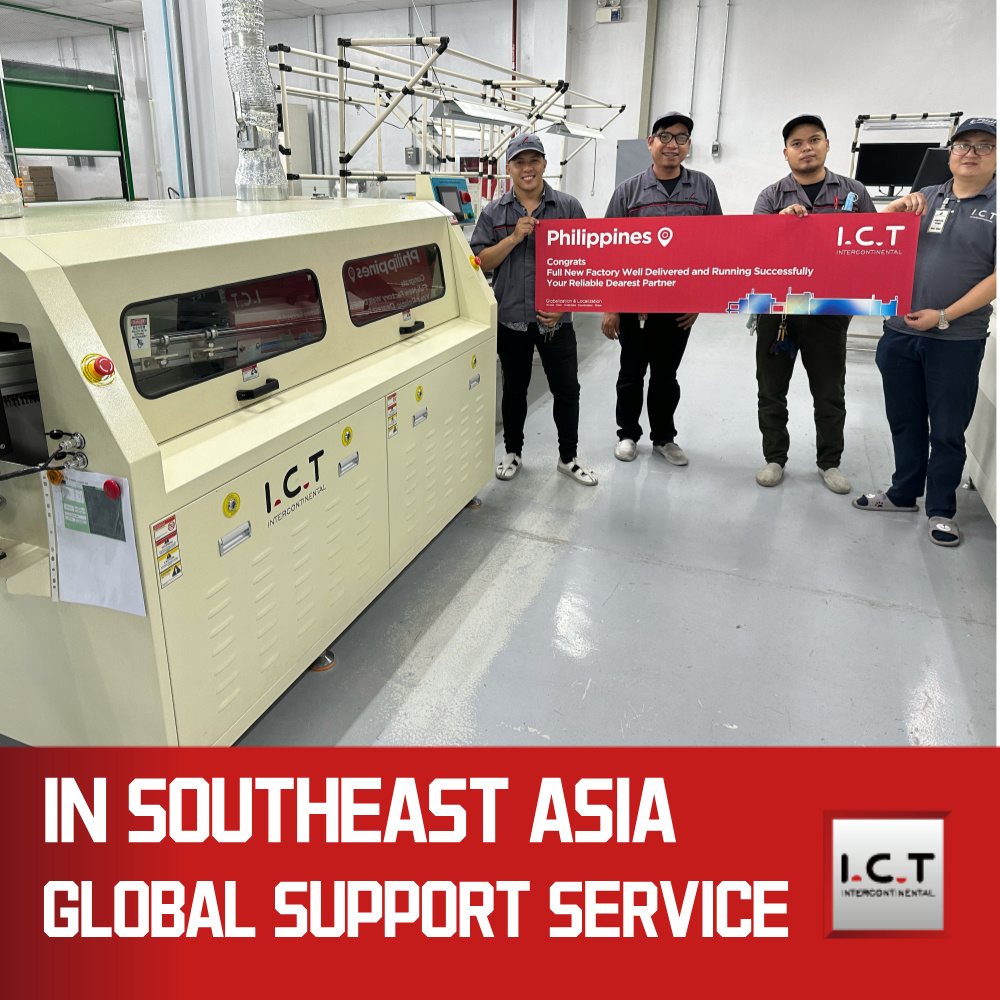

| W-sorozatú ólommentes PCB hullámforrasztó berendezés
A W-sorozatú ólommentes PCB hullámforrasztó berendezés az ICT kiforrott terméke, amely évekig tartó piaci tesztelés során bizonyított, és hosszú távú pozitív visszajelzéseket kapott az ügyfelektől. Páratlan fűtési teljesítménnyel és precíz hőmérséklet-szabályozó rendszerrel rendelkezik, amely megfelel a különféle hegesztési folyamatok igényeinek, különösen energiatakarékos kialakításának köszönhetően, amely jelentősen csökkenti az üzemeltetési költségeket.
A 400 mm-es maximális PCB-méretet, a 180 kg-os forrasztóedény-kapacitást és a 750±20 mm-es átviteli magasságot támogatva ez az automatikus hullámforrasztógép ideális autóelektronikai, kommunikációs és fogyasztói termékekhez. Japan Kuroda fúvókákkal és PLC vezérléssel felszerelve biztosítja a biztonságot és a hatékonyságot. Az ICT globális telepítési, karbantartási és képzési szolgáltatásokat nyújt, segítve az ügyfeleket a termelés optimalizálásában és a hatékonyság növelésében.
| Jellemző
A W-sorozat precíz permetezőrendszerrel rendelkezik állítható Japan Kuroda fúvókákkal, amelyek hosszú távú permetezési egyenletességet és megbízhatóságot biztosítanak. A PLC vagy kézi kapcsolóvezérlés lehetővé teszi a permetezési idő, a sebesség és a FLUX áramlás pontos beállítását, az áramlás, a szög, a sűrűség és a szélesség digitális beállításaival, amelyek rögzíthetők. Ez a rendszer elősegíti a gazdaságosságot és a környezetvédelmet, miközben csökkenti a FLUX hulladékot piramis alakú maszkkal és szűrőszűrővel, így költséghatékony választás a nagy mennyiségű PCB-gyártáshoz.
A biztonság elsőbbséget élvez a harmadik féltől származó túlmelegedés elleni védelem és több biztonsági réteg révén, amelyek biztosítják az automatikus DIP forrasztógép biztonságos működését. A vízszintes fűtési kialakítás megakadályozza a zónák közötti interferenciát, és pontos hőmérsékleti görbét biztosít, amely alkalmas az érzékeny elektronikákhoz, például az autóiparhoz és a kommunikációs eszközökhöz. Ez a robusztus védelem meghosszabbítja a berendezés élettartamát és nyugalmat biztosít.
A fűtőmodul vízszintes kialakítása biztosítja a független zónaműködést, magas termelési kapacitást és hőcsere-hatékonyságot kínálva. A PLC-vel és PID-vezérléssel a valós idejű hőmérséklet-felügyelethez alkalmazkodik a különféle hegesztési igényekhez, mindössze 15 perc alatt 150°C-ra előmelegítve. Ez a hatékonyság megfelel a gyors ütemű gyártási környezeteknek, növelve a PCB hullámforrasztó berendezések felhasználóinak termelékenységét.
| DIP vonali felszerelések listája
| Modell | W4 | W3 | W2 |
| Méretek: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Súly (kg) | Kb.1500kg | Kb.1200kg | Kb. 790 kg |
| Tápegység | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Indítási teljesítmény | 32kw | 24kw | 16kw |
| Működési teljesítmény | 12kw | 9kw | 7kw |
| Irányító rendszer | PLC | ||
| Permetező rendszer | |||
| Átviteli módszer | Léptetőmotor | ||
| Permetezési nyomás | 0,25 Mpa - 0,4 Mpa | ||
| lux áramlás | 10-100 ml/perc | ||
| Kipufogócső átmérője | Φ200mm | ||
| Kipufogógáz kapacitás | 25m3/perc | ||
| Előmelegítő rendszer | |||
| Előmelegítési mód | Forró levegő | ||
| Vezérlési mód | PID + SSR | ||
| Előfűtési zóna | 4 | 3 | 2 |
| Előmelegítési hossz | 1800 mm | 1600 mm | 1200 mm |
| Előmelegítési hőm. | (Szobahőmérséklet) -250°C | ||
| Bemelegítési idő (perc) | Kb. 15 perc (beállítás 150°C) | ||
| Szállítószalag -rendszer | |||
| PCB mérete: LxSz (mm) | Min.:80x60mm; Max: 400x300mm | ||
| Szállítószalagsebesség | 0-2000 (mm/perc) | ||
| Szállítószalagmagasság | 750+/-20 (mm) | ||
| Ujj | Kettős kampós köröm (normál) | ||
| Szállítószalag szélesség szabályozása | Manuálisan | ||
| Szállítószalag szöge | 4-7 fok | ||
| Forrasztórendszer | |||
| Forrasztóedény stílus | Mechanikus motoros hajtás | ||
| Forrasztóedény anyaga | Teljes titán (standard FT) | ||
| Forrasztóedény hőmérséklete | 300 ° C | ||
| Forrasztóedény kapacitása | Ólommentes 350 kg | Ólommentes 300 kg | Ólommentes 250 kg |
| Más | |||
| Ujjtisztító rendszer | Kefe | ||
| DIP vonali felszerelések listája

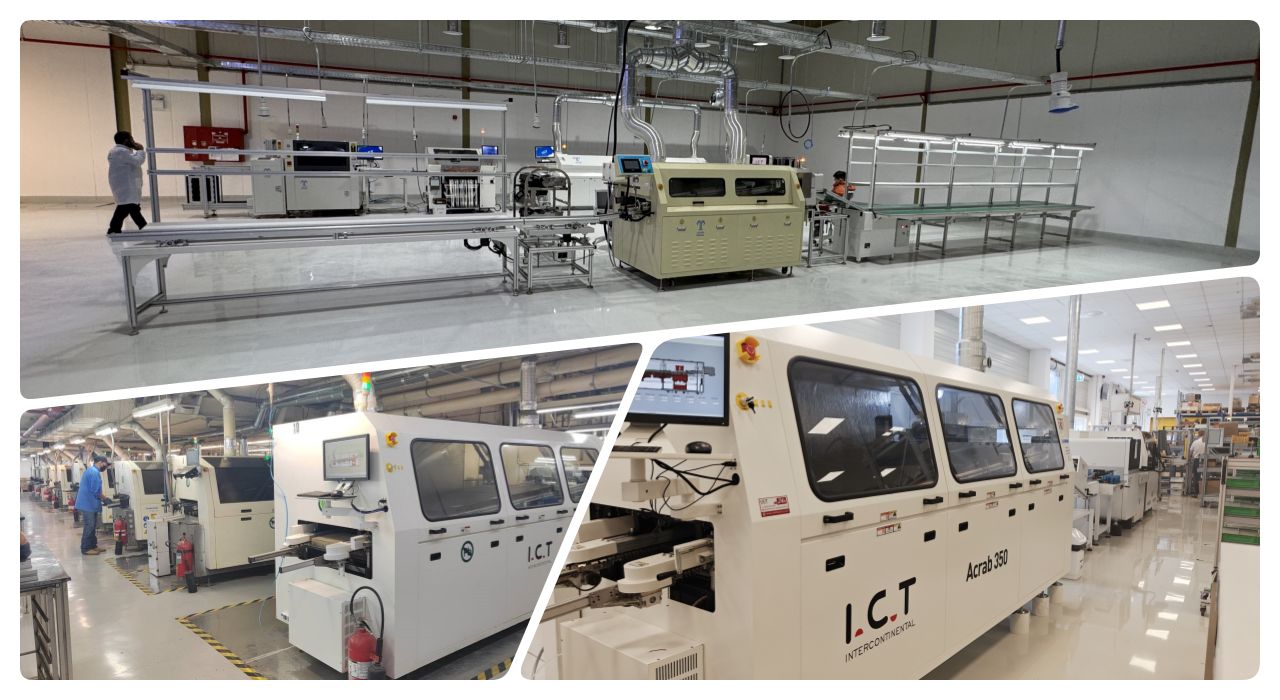

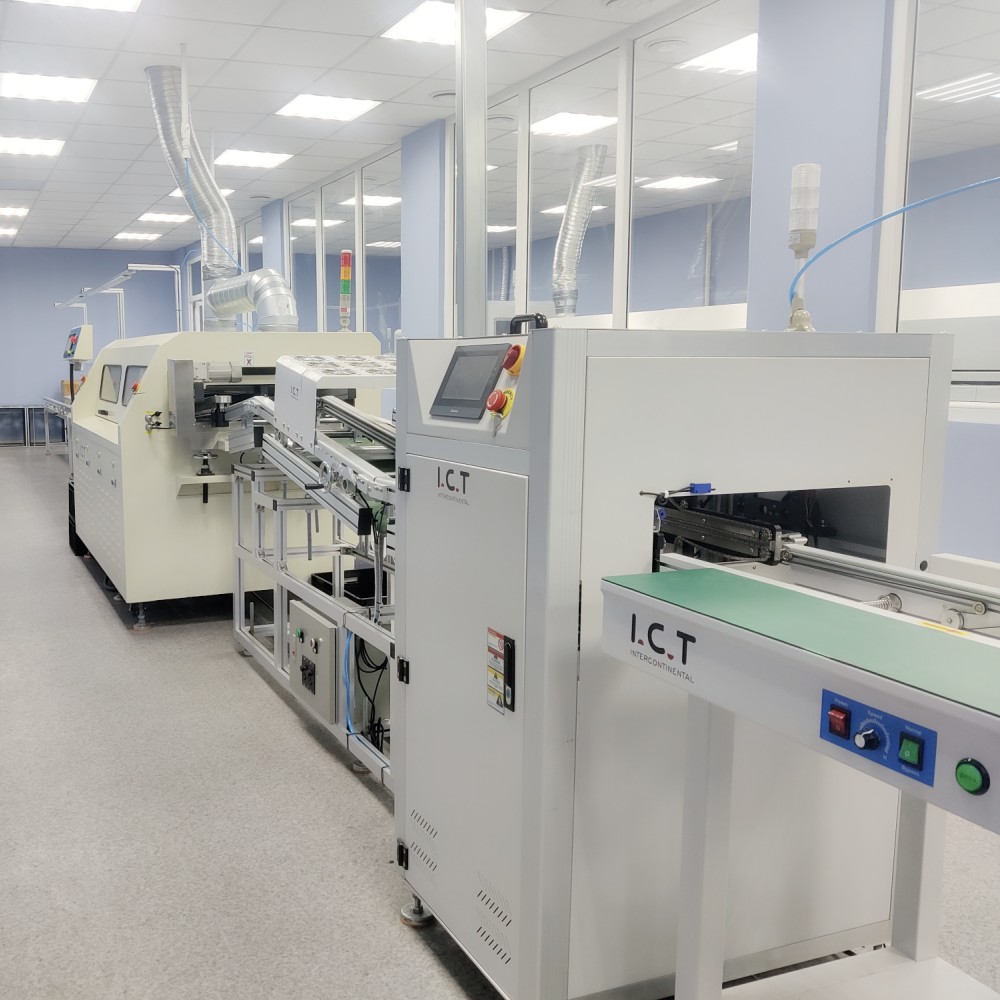

DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Videó az ügyfelek sikeréről
2024-ben két ICT-mérnök utazott Uruguayba, hogy szervizeljenek egy intelligens mérőket gyártó ügyfelet, amint azt egy pozitív vásárlói visszajelzést bemutató videó is bemutatja. A felvétel kiemeli az olyan berendezések használatát, mint a táblafeltöltő, a 471-es és 481-es elhelyező gépek, a Lyra622, az AOI, a sarokszállítószalag, a W2 PCB hullámforrasztó berendezés, a csomópont, az anyagváz szalagsor, a görgősor és a távcső munkapad.
Az ügyfelek dicsérték a mérnökök szakértelmét és gyors reagálását, megjegyezve a W2 stabil teljesítményét és kiváló hegesztési minőségét, ami növelte az intelligens mérőórák gyártási hatékonyságát és elősegítette a jövőbeni együttműködési érdeklődést.
| Szakértői szolgáltatások és képzés
Az ICT átfogó szolgáltatásokat és képzést kínál, beleértve a berendezések telepítését, karbantartását és az automatikus hullámforrasztógép üzemeltetési útmutatásait. Mérnökeinkből álló, 72 országot felölelő globális hálózatunk helyszíni támogatást és személyre szabott képzést biztosít a gyártási folyamatok optimalizálása érdekében. Technikai frissítéseket és folyamatbeállításokat is kínálunk az ügyfelek versenyképességének megőrzése érdekében. 25 éves tapasztalattal és 20 fős mérnökcsapattal az ICT biztosítja az időben történő válaszadást és a hosszú távú együttműködést, így megbízható partnerré válunk a PCB-gyártásban.
| Vásárlói beszámolók
Az ügyfelek folyamatosan dicsérik az ICT mérnököket szakmai készségeikért és gyors problémamegoldásukért, különösen a tengerentúli szolgáltatások során, mint például Uruguayban. A NYÁK hullámforrasztó berendezést megbízható hegesztési minőségéért és nagy hatékonyságáért dicsérik, és megfelel az intelligens mérőórák gyártásának követelményeinek.
Ügyfeleink szintén dicsérik robusztus csomagolásunkat, amely biztosítja a berendezések biztonságos szállítását, valamint gyors reagálásunkat a műszaki problémákra, amelyek gyakran órákon belül megoldódnak. Sokan az IKT-t megbízható partnernek tartják, és a visszajelzések rávilágítanak az ügyfelek elégedettsége és az innovatív megoldások iránti elkötelezettségünkre.
| Minőségi tanúsítványok
Az ICT PCB Wave Soldering Equipment rangos tanúsítvánnyal rendelkezik, beleértve a CE, RoHS, ISO9001 és számos szabadalmat, ami tükrözi a globális biztonsági és minőségi szabványok betartását. Ezek a hitelesítő adatok biztosítják az automatikus hullámforrasztógép megbízhatóságát és teljesítményét, amelyet szigorúan teszteltünk 12 000 m²-es gyárunkban. Az innovációra összpontosítva szabadalmaztatott technológiáink növelik a tartósságot és a hatékonyságot, így ügyfeleink magabiztosan választják az IKT-t gyártási igényeiknek.
| Az ICT vállalatról és a gyárról
Az ICT vezető innovátor házon belüli kutatási, fejlesztési és gyártási képességekkel, és egy nagy csapatot alkalmaz, amely 25 év alatt gyorsan növekedett. Több mint 1600 ügyfelet szolgálunk ki 72 országban, teljes SMT gyári megoldásokat kínálunk a kínai Dongguanban található 12 000 m²-es ipari parkunkból. Üzemünk szigorú minőség-ellenőrzési folyamatokkal és robusztus irányítási rendszerrel rendelkezik, amely biztosítja a csúcsminőségű PCB hullámforrasztó berendezéseket. Nyolc fiókirodával és egy 30 millió dolláros bejegyzett alappal az ICT folyamatosan terjeszkedik világszerte, megbízható, kiváló minőségű termékeket és szolgáltatásokat kínálva világszerte.
