T550
I.C.T
smt pcb metal coating machines
| Mennyiség: | |
|---|---|
| ICT PCBA Conaformal bevonógép
Az ICT pcba konaformális bevonógép az egyszerű és hatékony PCBA bevonási folyamatok új mércéje a modern elektronikai gyártásban. Egyszerű programozása és gyors vonalváltási beállításai minden irányban a legjobb eredményeket hozzák, miközben megfelelnek a különféle iparági igényeknek. Széles körben használják a meghajtó teljesítmény, az ipari vezérlés, a LED-ek, az autóelektronika, a kommunikáció, a műszerek, a fogyasztói elektronika, az elektronikai készülékek, a katonai és orvosi forralás stb. területén. PCB mérete: 5050 ~ 450460 mm.
A programozás bármilyen permetezési pályát szerkeszthet, és a fő felület gyönyörűen megjeleníti a permetezési útvonalat ellenőrzés céljából. A futópálya tükrözhető, tömbösíthető és másolható – több tábla esetén csak egy pályát kell szerkesztenie, ami gyors és kényelmes. Automatikusan számolja és jeleníti meg a gyártási adatokat, a kimenetet, az egyetlen termék munkaidejét stb. Megbízható NYÁK-gyártósor-bevonógépként zökkenőmentesen integrálódik a teljes SMT-sorokba a fokozott termelékenység és minőség-ellenőrzés érdekében.
| Funkció

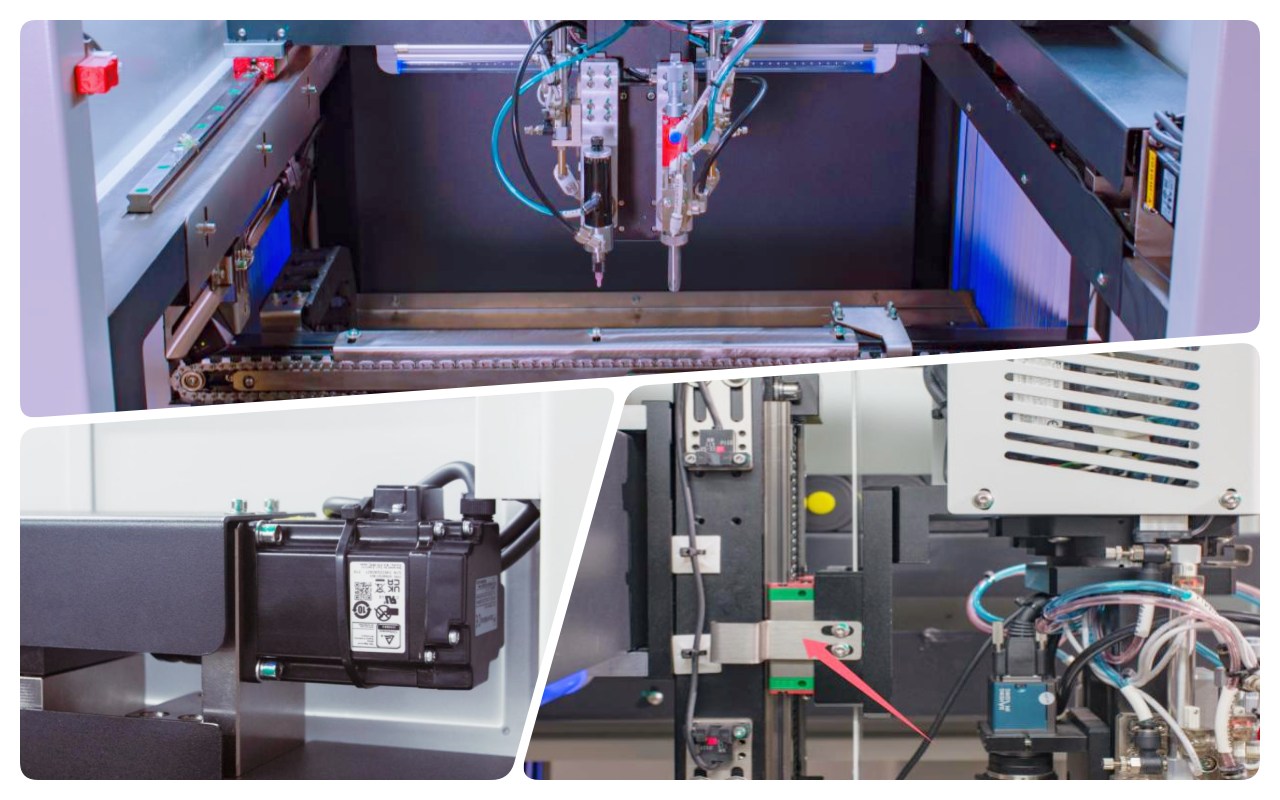

Átviteli rendszer
A pcba conaformal bevonógép átviteli rendszere nagy szilárdságú munkafelülettel rendelkezik, amely biztosítja a gép stabilitását a folyamatos nagy sebességű műveletek során. Importált szervomotorokat és meghajtókat használ a megbízható és egyenletes teljesítmény érdekében. A szervomotor + csúszósín tervezési modul biztosítja az X/Y/Z tengelymozgások megismételhetőségét és pontosságát minimális eltéréssel.
Az egyedülálló porvédő kialakítás biztosítja a csavarrúd és a csúszósín tisztaságát, csökkentve a karbantartás bonyolultságát és megakadályozva a por felhalmozódását. A rendkívül rugalmas tartálylánc minden csővezetéket és vezetéket letisztult és széppé varázsol, miközben elkerüli az összegabalyodást. Ez a beállítás csökkenti az általános állásidőt, támogatja a 24 órás gyártási folyamatokat, és hatékonyan csökkenti a hosszú távú birtoklási költségeket. A NYÁK-gyártósoros bevonógéppel összefüggésben tökéletesen egyenletes bevonatrétegeket tesz lehetővé, a precíz mozgásvezérlés révén akár 15%-kal is növelheti a gyártási hozamot.
Közlekedési rendszer
A pcba conaformal bevonógép szállítórendszere egyedülálló láncos szállítórendszert alkalmaz, amely hatékonyan megakadályozza a PCB elakadását vagy megsérülését az átvitel során. A motor precízen szabályozza a sebességet és leállítja a tábla egyenletes és szabályozott mozgását. A hengerrögzítés biztosítja, hogy a PCB ne mozduljon el a teljes működési folyamat alatt, biztonságos tartást biztosítva.
A vezetősín szélessége félautomatikusan állítható, így a PCB szabadon be- és kiléphet kézi beavatkozás nélkül. A láncokkal és profilokkal kialakított sín a nehéz PCB-ket is elviseli anélkül, hogy hosszan tartó használat során deformálódna. Ez 25%-kal növeli az összteljesítményt, és jelentősen csökkenti a gyártási hibák arányát. Könnyedén integrálható az upstream rakodókkal és a lefelé irányuló rakodógépekkel a NYÁK gyártósor bevonógép-beállításában. A szerszám nélküli beállítások és az elakadásmentes működés tökéletesen illeszkednek a kevert környezetekhez. A mellékelt biztonsági érzékelők garantálják a balesetmentességet és a kezelő nyugalmát.

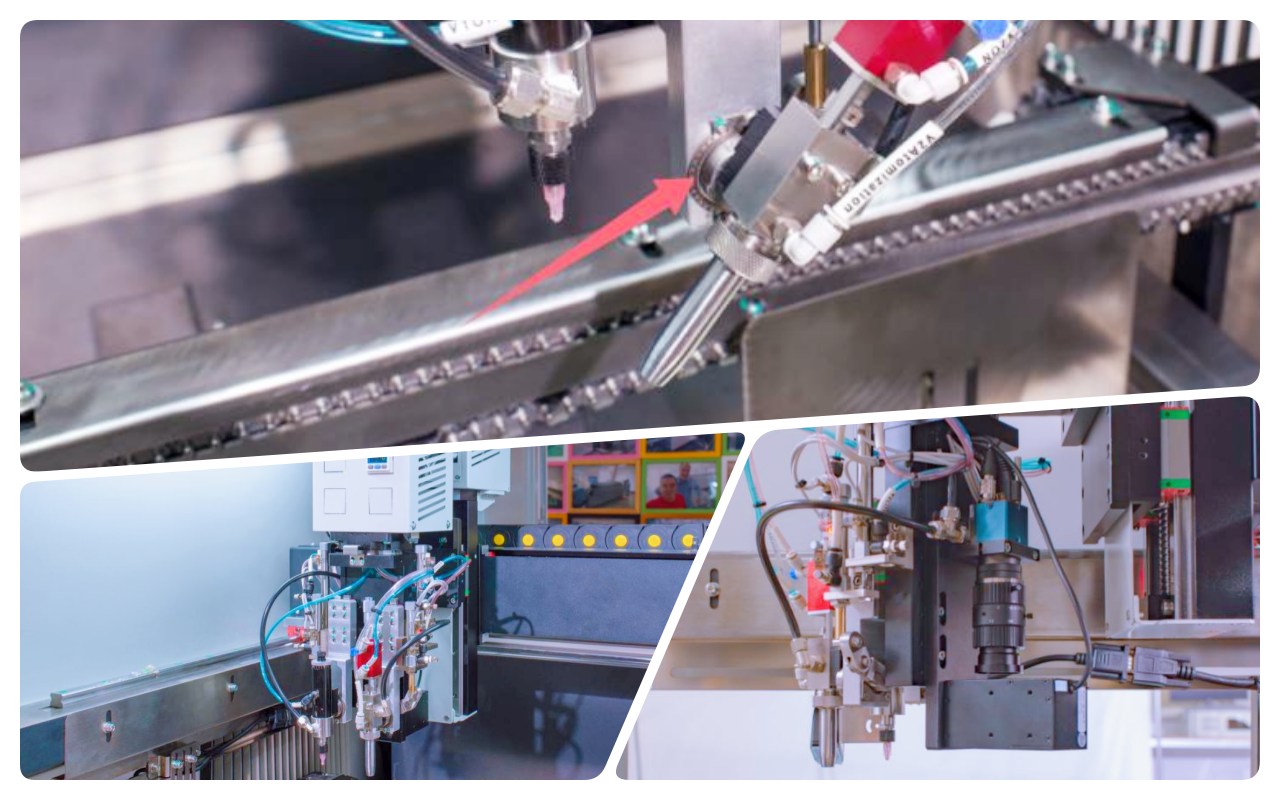

Bevonatrendszer
A pcba conaformal bevonógép általános jellemzői közé tartozik az importált precíziós légnyomás-szabályozó, amely digitális nyomásmérővel van felszerelve a konzisztens és pontos szórásvezérlés érdekében. A humanizált kezelőpanelt úgy tervezték, hogy az intuitív ikonok és a gyors hozzáférés révén javítsa a kezelők munkájának hatékonyságát.
A szállítósín edzett és rozsdamentes acél kopásálló szalagokkal van felszerelve, amelyek jelentősen meghosszabbítják a sín élettartamát. A sínszélesség-állítás szinkron szíjátviteli mechanizmust alkalmaz a pontos sínszállítás és a megbízható táblakezelés érdekében. A független, tiszta acél portál javítja a lánctalpas gép általános stabilitását és ellenáll a külső rezgéseknek. Szereljen fel légfüggönyöket a bejáratnál és a kijáratnál, hogy elkerülje a gázszivárgást, és javítsa a műhely környezetét a tisztább levegő fenntartásával. Ezek az elemek kombinálva sokoldalú és precíz teljesítményt nyújtanak a NYÁK gyártósor bevonógépében.
Irányító rendszer
A pcba konaformális bevonógép vezérlőrendszere ésszerű elrendezést és szabványos címkézést alkalmaz, így az ellenőrzés és a karbantartás egyszerű és egyértelmű a technikusok számára. A nagy pontosságú szervovezérlő alkatrészek stabil működést biztosítanak még változó terhelések és körülmények között is.
A hőelvezetéses kialakítás a levegő konvekciós hűtését alkalmazza, hogy megakadályozza a túlmelegedést a hosszabb futás során. A PC+vezérlőkártya mód nagymértékben javítja a rendszer stabilitását és az elektromos problémákkal szembeni hibatűrést. A valós idejű monitorozás integrálható a MES-be az adatvezérelt betekintés és a nyomon követhetőség érdekében. Ez a hibaarányt 0,5% alatt tartja a NYÁK gyártósoros bevonógépek igényes alkalmazásaiban.
A távoli hibaelhárítási lehetőségekkel értékes időt takaríthat meg a diagnosztika során. Tökéletes koordinációt ér el a szelepek és a lámpák között a következetes IP67 szintű védelem érdekében. Ezenkívül az energiahatékony kialakítás akár 20%-os energiamegtakarítást is eredményez a hagyományos rendszerekhez képest.

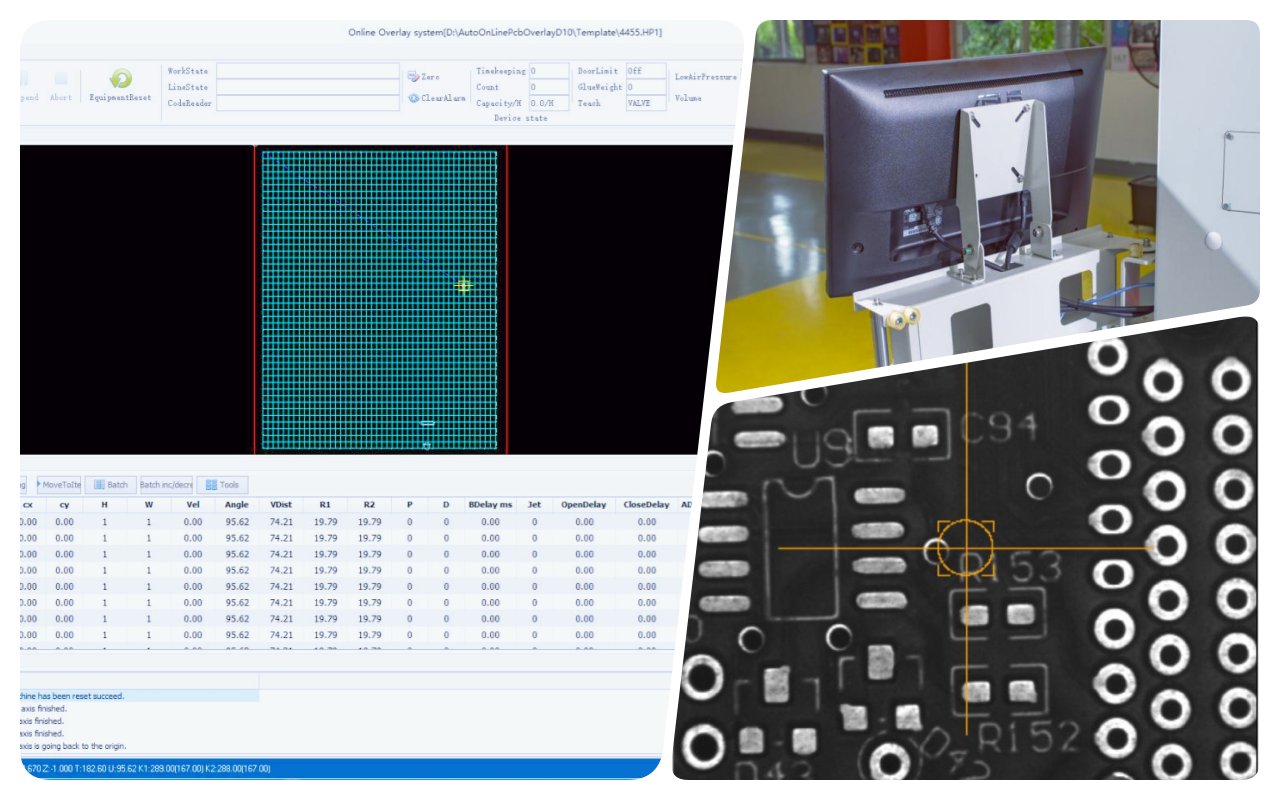

Operációs rendszer
A pcba conaformal bevonatoló gép kezelőrendszere lehetővé teszi egy új program 10 perc alatti vezérlését és kevesebb mint 2 perc alatti átváltását az ismert Windows 10 platformon. A felhasználóbarát szoftver oktatási és navigációs funkciókat tartalmaz, amelyek lépésről lépésre irányítják a felhasználókat. A munkapálya valós idejű megjelenítése egyszerűvé és intuitívá teszi a kezelést, csökkentve a találgatásokat.
A CCD látás opcionálisan elérhető a fokozott pozicionálási pontosság érdekében. A kezelőfelület állítható, és rugalmasan alkalmazkodik a különböző kezelők magasságához és preferenciáihoz, minimálisra csökkentve a fáradtságot. Ez lerövidíti a teljes képzési időszakot egy műszakra, még az újonnan érkezők számára is a NYÁK-gyártósor bevonógép-környezetében. A többnyelvű támogatás és a beépített oktatóvideók biztosítják a használhatóságot a globális csapatok számára. Az érintőképernyős felület hatékonyan csökkenti a működési hibákat.

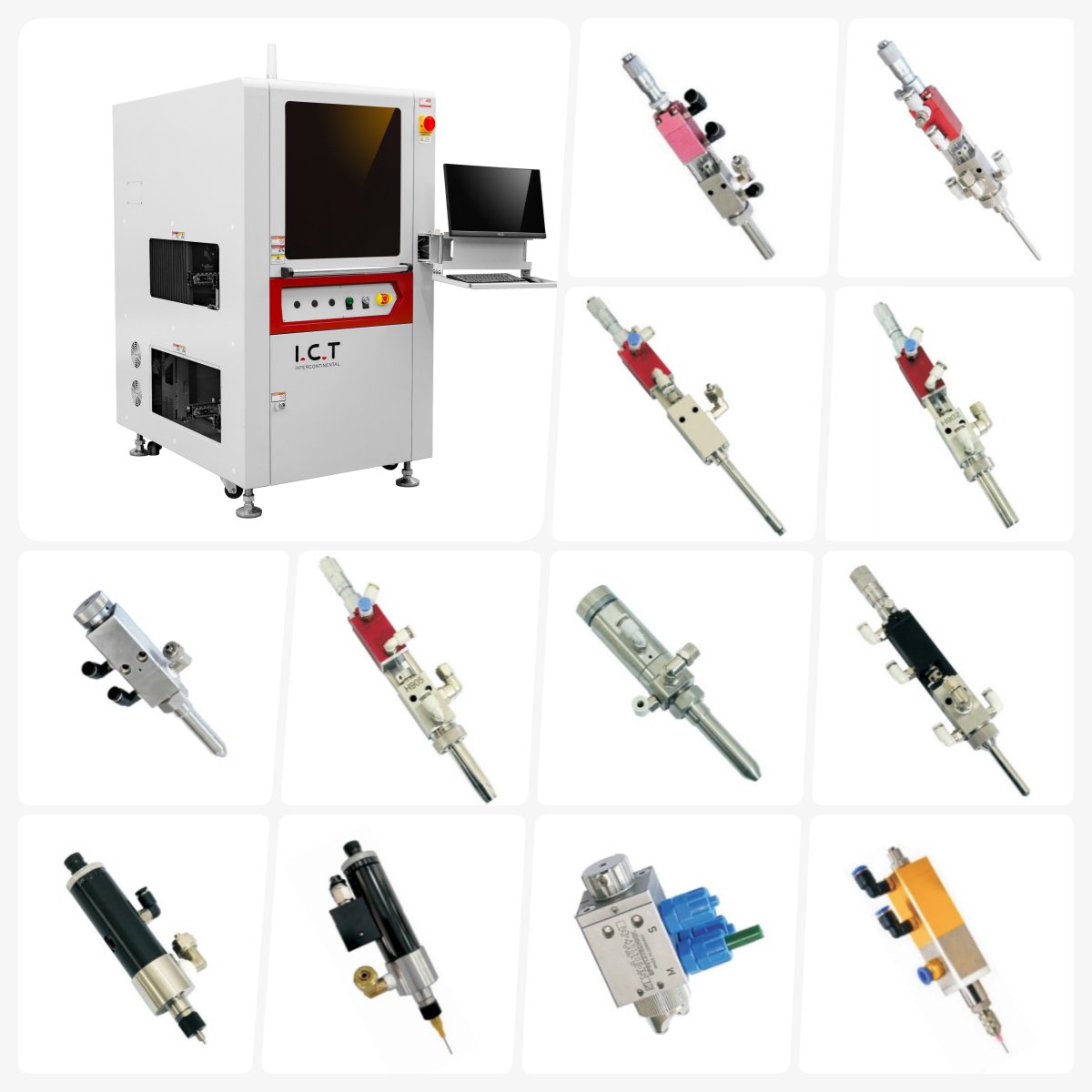

Fejlett kétszelepes bevonatrendszer
A pcba konaformális bevonógépben lévő bevonórendszer kettős szelepes kialakítást használ, amely alkalmas bonyolultabb PCBA-hoz és változatos, rugalmasságot igénylő alkalmazási forgatókönyvekhez. A moduláris felépítés lehetővé teszi a különböző szeleptestek gyors cseréjét különböző termékekhez, kevesebb mint 2 perc alatt. Az opcionális U-tengely és a billentés megkönnyíti a bevonatolást még bonyolult PCBA-formák esetében is, amelyek nehezen elérhető területekkel rendelkeznek.
Beépített UV-lámpa az intuitív vizuális munkaállapotért működés közben. A CCD-látás egy lehetőség a milliméter alatti pontossághoz. A speciális szelepek közé tartozik a H-808 a kis részeken lévő finom porlasztáshoz, alacsony túlszórás esetén, a H-818 a széles ventilátorfóliákhoz nagyobb területeken, és a H-828 a nagy átfolyású vastag rétegekhez. Ez 20-30%-kal csökkenti az anyagpazarlást, és hatékonyan támogatja az alacsony VOC-tartalmú anyagokat. Egységes IP67-es szintű védelmet biztosít a NYÁK gyártósor bevonógépében a fokozott termékmegbízhatóság érdekében.
| Specifikáció
| Szelektív konformális bevonógépek | ||||
| Modell | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Szelepek száma | 2 (porlasztószelep 1 fej, precíziós szelep 1 fej) | 2 (porlasztószelep 1 fej, precíziós szelep 1 fej) | 2 (porlasztószelep 2 fej) | 4 (porlasztószelep 2 fej, precíziós szelep 2 fej) |
| Ellenőrzési módszer | PC + mozgásvezérlő kártya | |||
| Orsók száma | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB méret | 50*50 ~ 450*460 mm | |||
| Orsóhajtás | Importált szervo motor+golyós csavaros modul | |||
| Szelepek automatikus tisztítása | 5L nyomástartálymal | |||
| Tápegység | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzió | L910*W1600*H1700mm | |||
| Nettó tömeg | 1000 kg | |||

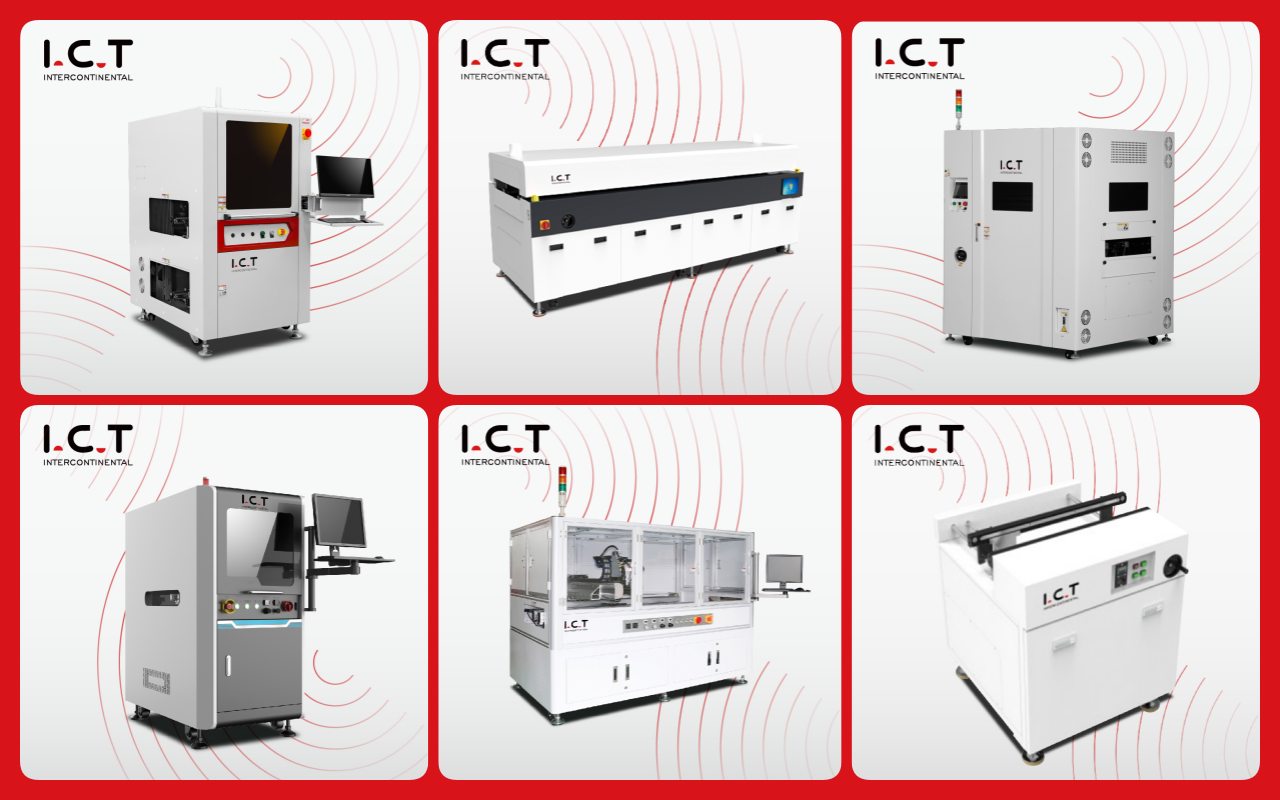

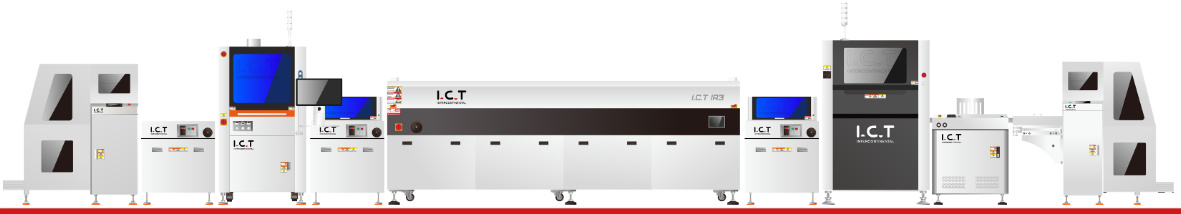

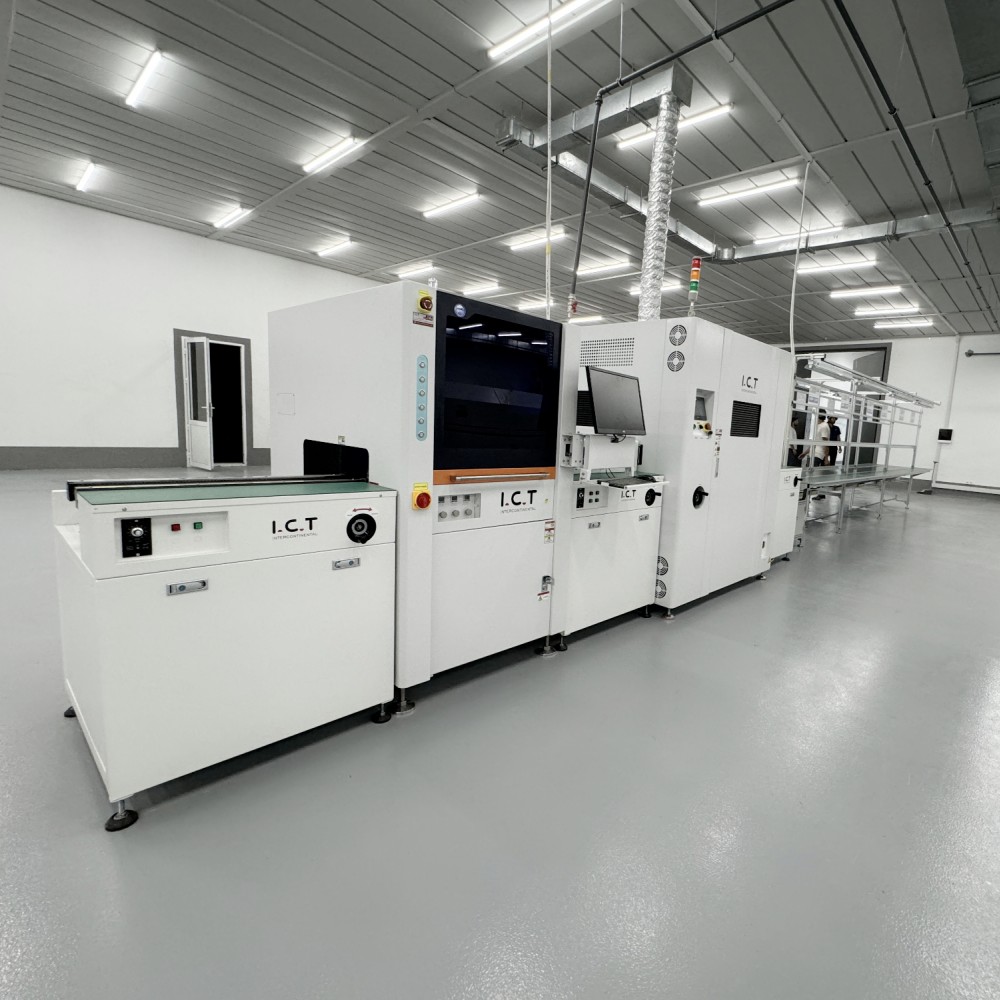

| A bevonatsor felszereléseinek listája

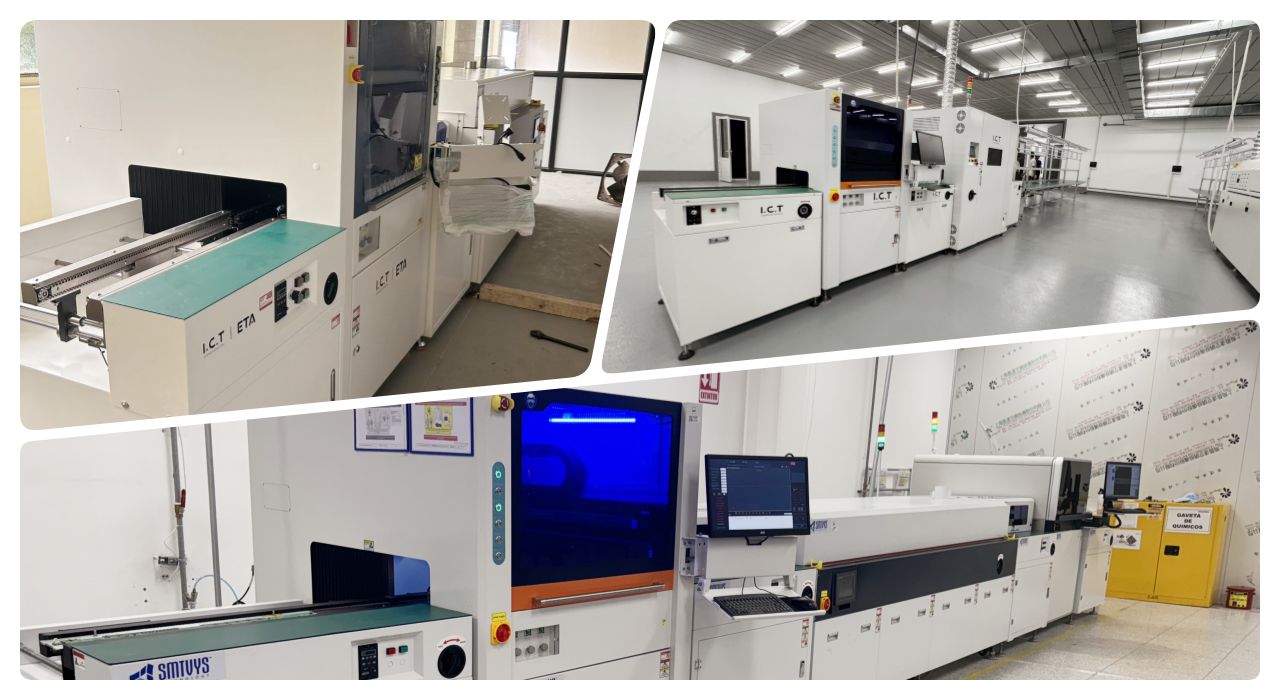

PCBA bevonatsorunk fejlett eszközöket kínál az áramköri lapok hatékony és precíz védelméhez. A teljesen automatizált bevonatsor magában foglal egy szelektív bevonógépet a pontos felhordás érdekében, egy keményítő sütőt a tartós felületekért, AOI-t a minőségellenőrzésért, egy emelőt és egy úszót a zökkenőmentes kezeléshez, valamint egy szállítórendszert a zökkenőmentes gyártáshoz.
Ez a kiváló minőségű PCBA bevonatsor stabil működést, megbízható por-, víz- és robbanásbiztos bevonatot biztosít, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a védőbevonatolási feladatok termelékenységét.
| Termék neve | Cél a PCBA bevonatsoron |
|---|---|
Pontos védőbevonatokat visz fel az áramköri lapokra a por-, víz- és robbanásbiztos védelem érdekében. | |
IR vagy UV fénnyel keményíti a bevonatokat, így tartós és erős védelmet biztosít. | |
A hatékony feldolgozás érdekében zökkenőmentesen szállítja át az áramköri lapokat a bevonatsoron. | |
Nyákkártyát biztosít és tárol a gyártósor számára, biztosítva a zökkenőmentes be- és kimenetet. | |
| Konformális bevonat AOI | Ellenőrzi a bevonat minőségét és észleli a hibákat a magas színvonal biztosítása érdekében. |
| Videó az ügyfelek sikeréről
Az ICT mérnök európai utazása – SMT megoldás az autóelektronikához' tapasztalt mérnökünk egy vezető európai autóelektronikára, különösen autóműszerfalakra szakosodott ügyfelünkhöz utazik. Az ügyfél egy komplett PCBA bevonatsort vásárolt, amely tartalmazza a pcba conaformal bevonógépet, valamint a PCB betöltőt, az UV-keményítő sütőt, valamint a kiegészítő berendezéseket, valamint a NYÁK-takaró buborékkiválasztót és a NYÁK-takaró-kitöltőt. NG/OK unloader a teljes minőségellenőrzés érdekében A mérnök alapos telepítést, pontos hangolást és részletes oktatást végez az üzemeltetésről, karbantartásról és hibaelhárításról A próbagyártás során azonnal azonosítja és kijavítja a problémákat, hogy a lehető legrövidebb időn belül zökkenőmentesen, jó minőségű indítást érjen el. alkalmazások.
| Szolgáltatások és képzés
Az ICT teljes körű telepítést, hibakeresést és folyamatos karbantartási szolgáltatásokat kínál a pcba conaformal bevonógép számára a hosszú távú teljesítmény biztosítása érdekében. Csapatunk átfogó képzési programokat kínál, amelyek kiterjednek a programozásra, a napi működésre, a takarítási rutinokra és a közös hibaelhárításra – a helyszínen vagy távoli üléseken keresztül. Bármilyen gyártási problémára gyors választ adunk szakértői támogatással.
A helyszíni segítség zökkenőmentes próbagyártást és minimális fennakadást garantál. A távoli segítség mindig elérhető videón vagy telefonon. A pótalkatrészek készenlétben állnak rendelkezésre az azonnali elérhetőség érdekében. A rendszeres auditok és a folyamatok optimalizálása segít maximalizálni a NYÁK gyártósor bevonógépének hatékonyságát. A továbbképző kurzusok folyamatosan frissítik és minősítik munkatársait. Igény szerint új bevonóanyagokat is frissítünk. Ez a megközelítés kevesebb, mint 1%-os állásidőt biztosít, és magas befektetési megtérülést biztosít világszerte 72 országban.
| Mit mondanak az ügyfelek
Ügyfeleink folyamatosan dicsérik szakképzett mérnökeinket szakmai hozzáértésükért, gyors szakértői segítségükért és az európai helyszíni látogatások során biztosított betegképzésükért. Nagyon dicsérik a pcba conaformal bevonógépet, amely egyenletes, hibamentes permetréteget és lenyűgöző sebességet biztosít bonyolult autóipari táblákon. A biztonságos és átgondolt csomagolási módszer biztosítja, hogy a berendezés minden alkalommal tökéletes állapotban érkezzen meg.
A kérdésekre és problémákra adott gyors válaszunk azonnal enyhíti a problémákat. Jelentősen emeli az általános teljesítmény- és minőségi szabványokat. Sokan kiemelik a megbízható szállítást, a tartós felépítést és a hatékony szelepcserét, mint fő erősségeket. A NYÁK-gyártósor-bevonógép esetében az ügyfelek megjegyzik, hogy az túlszárnyalja az elvárásokat a pontosság, a hulladékcsökkentés és a meglévő sorokba való könnyű integrálhatóság terén.
| Tanúsítványok és szabványok
A pcba konaformális bevonógép büszkén rendelkezik a CE-vel a biztonsági megfelelésért, az RoHS-minősítésért a környezetbarátságért, és az ISO9001-gyel az átfogó minőségirányítási rendszerekért. Számos szabadalommal rendelkezünk, amelyek olyan innovatív funkciókra terjednek ki, mint a moduláris szelepkonstrukciók és a fejlett pályaszerkesztő szoftver.
Szigorú házon belüli teszteket végeznek minden egységen, hogy biztosítsák a biztonságos, környezetbarát és csúcskategóriás termékeket, amelyek megfelelnek a globális szabványoknak. Ezek a tanúsítványok igazolják megingathatatlan elkötelezettségünket a kiválóság és a megbízhatóság iránt a NYÁK-gyártósorok bevonógép-ágazatában, így az ügyfelek teljes mértékben bízhatnak a szabályozás betartásában és a termékteljesítményben világszerte.

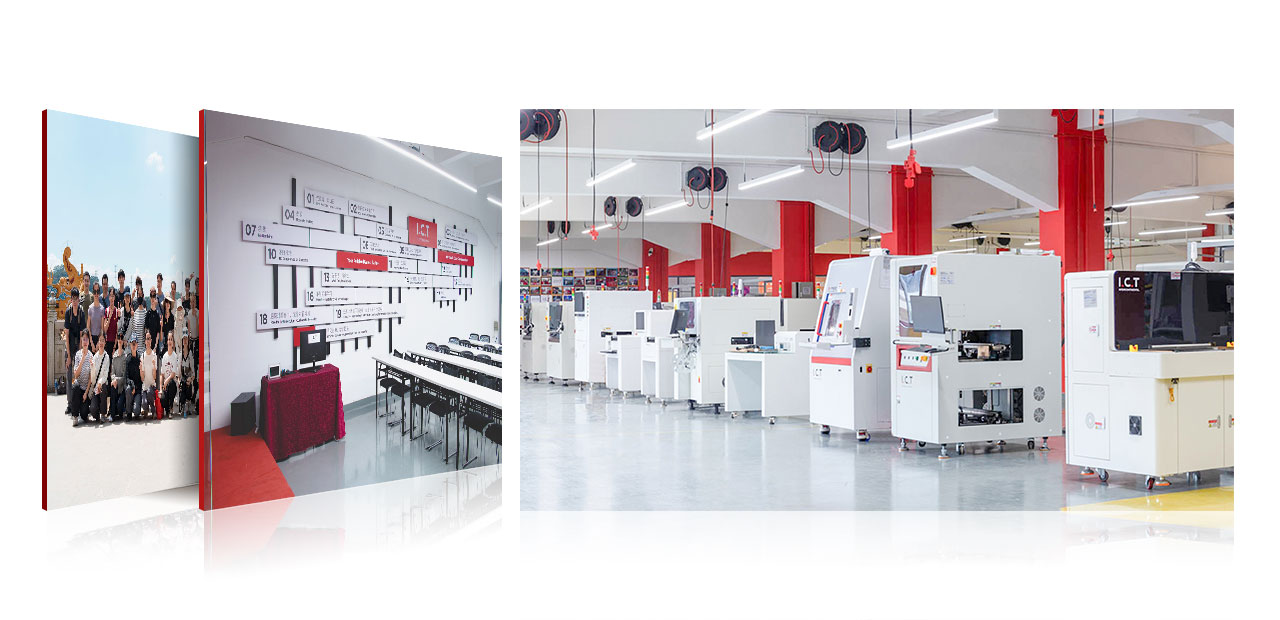

| Az ICT vállalatról és a gyárról
Az ICT saját kutatást és fejlesztést végez, teljes termelési kapacitással, 89 elkötelezett alkalmazottat foglalkoztatva egy tágas, 12 000 m²-es létesítményben. 2012-es megalapításunk óta gyorsan növekedtünk, és jelenleg több mint 1600 elégedett ügyfelet szolgálunk ki 72 országban átfogó egyablakos SMT-megoldásokkal.
Gyáraink szigorú minőségészlelési folyamatokat és robusztus termékminőség-irányítási rendszereket alkalmaznak a következetesség és a kiválóság garantálása érdekében. Számos területet lefedünk, beleértve az SMT-t, a bevonatot és a globális elektronikai gyártási támogatást. A globalizációs stratégiák és a lokalizált szolgáltatások kombinációja lehetővé teszi számunkra, hogy személyre szabott, hatékony megoldásokat kínáljunk, amelyek elősegítik az ügyfelek sikerét a NYÁK-gyártósor-bevonatoló gépeken és azon túl.
