T420
I.C.T
smt pcb metal coating machines
| Mennyiség: | |
|---|---|

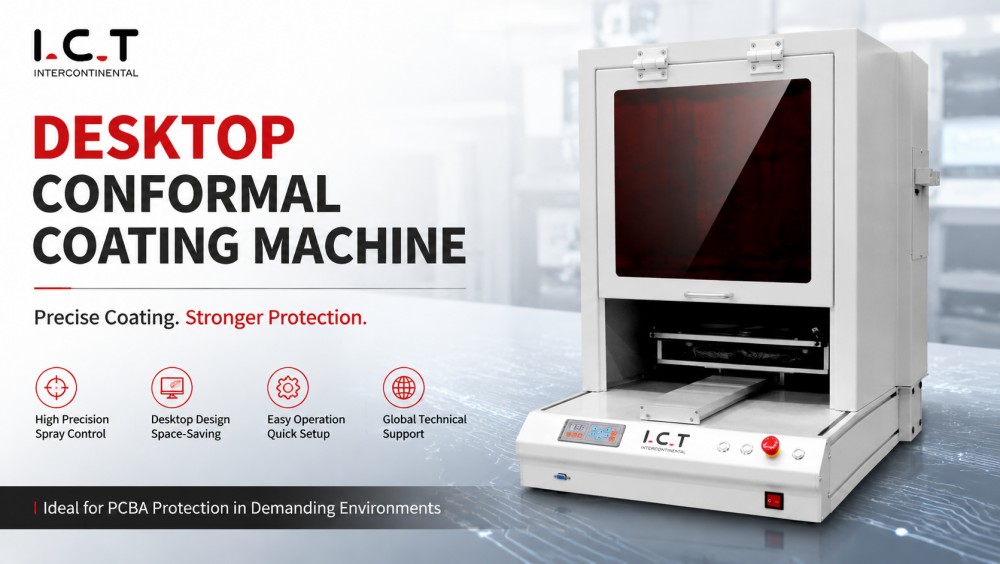

Az SMT PCBA asztali konform bevonógépet kis szériás vagy prototípus PCB-bevonatokhoz tervezték, nagy pontossággal. A háromtengelyes mozgás lehetővé teszi a szelektív alkalmazást egy- vagy kétoldalas PCB-ken. 50×50-től 400×400 mm-ig, 80 mm-es magasságig használható. A rendszer 10 literes anyag- és 2 literes tisztítótartályokat és állítható permetezőszelepeket tartalmaz. A kezelők programozhatnak pontokat, vonalakat, köröket, íveket és görbéket. A gyors termékcsere és az intuitív kezelőfelület ideálissá teszi offline gyártáshoz, kis kísérleti sorokhoz és laborkörnyezetekhez, biztosítva az ismételhető és egységes, konform bevonati eredményeket.

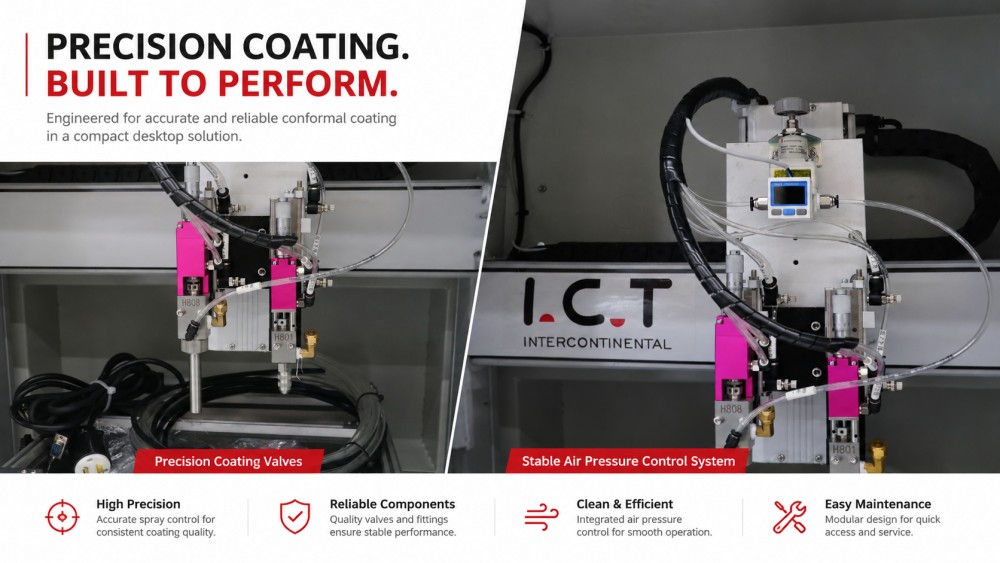

A háromtengelyes robot nagy megismételhetőségű bevonatokat visz fel összetett PCB-kre. Az állítható szelepek többféle viszkozitást is kezelnek, beleértve az UV és epoxi ragasztókat is. A magasságérzékelés és az élfelismerés egyenletes fedést biztosít, miközben megakadályozza a túlpermetezést. Támogatja az egy- és kétoldalas táblákat. Ez a funkció egyenletes bevonatminőséget garantál prototípus-, labor- és kisszériás SMT PCBA-gyártáshoz.
A kompakt asztali szállítószalagok és rögzítők stabilizálják a táblákat a bevonatolás során. A léptetőmotorok biztosítják a pontos mozgást. A gyorsan cserélhető lámpatestek minimalizálják az állásidőt a kártya váltása során. Az asztali elrendezés ideális mérnöki laborokhoz, kísérleti gyártáshoz vagy kisméretű SMT PCB bevonatokhoz. A rendszer megakadályozza az eltolódást, és egyenletes lefedettséget biztosít különböző méretű és vastagságú táblákon, miközben megőrzi a magas hatékonyságot.
Az anyagkészlet 10 literes főtartályt és 2 literes tisztítótartályt tartalmaz, szabályozott légnyomással 4,5-6 kg/cm². A tanítási doboz programozás lehetővé teszi az útvonal meghatározását és a bevonat térfogatának beállítását. A független tisztítási ciklusok csökkentik a szennyeződést. A szabályozott anyagáramlás egyenletes bevonatvastagságot garantál. A rugalmas programozás többféle PCB-elrendezést tesz lehetővé, biztosítva a reprodukálható eredményeket kis tételes vagy offline gyártási környezetben.
| I.CT-T420 | tétel |
|---|---|
| Szelepek száma | Porlasztószelep 1db, precíziós szelep 1db |
| Tengelyszám | 3 tengely (X, Y, Z) |
| PCB méret | 50×50 ~ 400×400 mm |
| NYÁK vastagsága | 0,4 ~ 6 mm |
| PCB Warpage | <1% |
| Meghajtó rendszer | Léptetőmotor |
| Anyag térfogata | 1×10L-es ragasztóvödör + 1×2L-es tisztítóvödör |
| Max. Sebesség | 400 mm/sec |
| Max. Alkatrész magassága | 80 mm |
| Ventilátor alakú spray szélessége | 5 ~ 8 mm |
| A legkisebb permetezési átmérő | 5 mm |
| Ismételt pontosság | ±0,1 mm |
| Termékcsere | <8 perc |
| Vizsgálja meg a Lightot | UV fény |
| Légnyomás | 4,5 ~ 6 kg/cm² |
| Tápegység | AC220V±10%, 50/60Hz, 500W (opció: 110V) |
| Ellenőrzési módszer | Vezérlő fogantyú |
| Méretek (H × SZ × M) | 800×900×900 mm |
| Súly | kb. 50 kg |
*Az IKT folyamatosan működik a minőség és a teljesítmény terén, a specifikációk és a megjelenés különösebb figyelmeztetés nélkül frissíthetők.
Az asztali bevonógép integrálható az ICT teljes SMT/DIP vonalaival, beleértve a pick-and-place, a szelektív forrasztást, az AOI-t és a panelleválasztó rendszereket. A beépített CCD látás figyeli a bevonat minőségét. Ezek a rendszerek együttesen optimalizálják az áteresztőképességet, minimalizálják az utómunkálatokat, és fenntartják a PCBA- és LED-szerelvények egységes bevonatát. Ideális laboratóriumokhoz, kísérleti sorozatokhoz és kis szériás SMT-gyártáshoz.
| Termék neve | Cél a PCBA bevonatsorban |
|---|---|
Pontos védőbevonatokat visz fel az áramköri lapokra a por-, víz- és robbanásbiztos védelem érdekében. | |
IR vagy UV fénnyel keményíti a bevonatokat, így tartós és erős védelmet biztosít. | |
A hatékony feldolgozás érdekében zökkenőmentesen szállítja át az áramköri lapokat a bevonósoron. | |
Nyákkártyát biztosít és tárol a gyártósor számára, biztosítva a zökkenőmentes be- és kimenetet. | |
| Konformális bevonat AOI | Ellenőrzi a bevonat minőségét és észleli a hibákat a magas színvonal biztosítása érdekében. |
2025 decemberében az ICT három gyártósort – SMT, DIP és Coating – szállított le egy szaúdi autóelektronikai gyártónak. A mérnökök végezték a telepítést, a kalibrálást és a kezelői képzést. Az ügyfél korábban 2025 júniusában járt az ICT-nél, hogy megvizsgálja a berendezéseket és a gyártási folyamatokat. Az üzembe helyezés után a mérnökök tiszteletbeli oklevelet kaptak, amely elismeri a teljes SMT, DIP és bevonatsoros megoldás professzionális szolgáltatását és megbízhatóságát egy új, K+F-re, tervezésre és gyártásra képes ODM-gyár számára.
Az ICT teljes körű támogatást nyújt az SMT, DIP és bevonási műveletek során. A szállítás előtti értékelés magában foglalja a PCB-típusokat, a bevonóanyagokat, a kapacitást és az elrendezést. A szállítást követően a mérnökök gondoskodnak a telepítésről, az üzembe helyezésről, a kezelők képzéséről, a karbantartásról és a folyamatoptimalizálásról. Az asztali bevonógép beépül a teljes összeszerelési munkafolyamatba, biztosítva a megismételhető bevonási minőséget. Az új létesítmények útmutatást kapnak az elrendezéstől a próbagyártásig, a meglévő gyártósorok pedig optimalizált munkafolyamatot és stabil működést kapnak.
Az ügyfelek nagyra értékelik az IKT-t az egyértelmű utasításokért, a gyakorlati támogatásért és a gyors válaszokért. A mérnökök irányítják a kezelőket, hogy csökkentsék a hibákat és javítsák a teljesítményt. A csomagolás biztosítja a biztonságos szállítást. A telepítés és a gyártás során felmerülő műszaki kérdéseket azonnal megválaszoljuk. Az ügyfelek bíznak az ICT-ben az új SMT, DIP és bevonatsorok bevezetésében, miközben egységes, megismételhető PCBA bevonatokat érnek el offline vagy kis szériás gyártásban.
A Desktop Conformal Coating Machine CE és ISO9001 tanúsítvánnyal rendelkezik. A minőségirányítás magában foglalja az alkatrész-ellenőrzést, az összeszerelés-ellenőrzést, a funkcionális tesztelést, a csomagolás felülvizsgálatát, a szállítmány nyomon követését, a telepítést és az értékesítés utáni szolgáltatást. Ezek a szabványok reprodukálható, kiváló minőségű konformális bevonatokat garantálnak a kis szériás és prototípus PCBA-gyártáshoz, beleértve a LED-ek és az elektronikus modulok szelektív bevonását.
Az ICT kulcsrakész megoldásokat kínál SMT, DIP, bevonat, adagolás, összeszerelés, robotika és intelligens gyárak számára. A házon belüli kutatás-fejlesztési, termelési, mérnöki, értékesítési és szervizcsapatok irányítják az ügyfeleket a tervezéstől a stabil gyártásig. A globális projektek kiterjednek a berendezések szállítására, telepítésére, képzésére és a folyamatok optimalizálására. Az ICT új létesítményeket épít 0-ról 1-re, és frissíti a meglévő vonalakat 1-ről 10-re, skálázható, precíz és megbízható PCBA konform bevonatmegoldásokat biztosítva.
