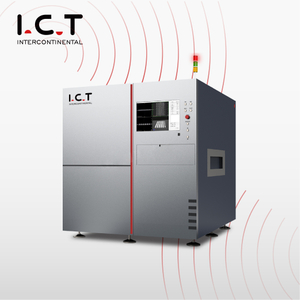

I.C.T-9200 |Online automatizált NYÁK SMT röntgenvizsgálati berendezés

Az I.C.T-9200-at úgy tervezték, hogy nagy felbontású röntgensugaras képalkotást biztosítson az elektronikai ipar számára.Ez a sokoldalú rendszer a PCB gyártási folyamat számos alkalmazásában hatékony.Ide tartoznak az olyan félvezetők, mint a BGA, CSP, LGA, POP, SIP, QFN, flip chipek, COB és LED.A
Az I.C.T-9200 egy hatékony támogató eszköz a folyamatfejlesztéshez, a folyamatfigyeléshez és az utómunkálati műveletek finomításához.
  • I.C.T-9200

  • I.C.T

  • X-RAY machine

Elérhetőség állapota:
Mennyiség:

I.C.T-9200 |Online automatizált NYÁK SMT röntgenvizsgálati berendezés

Áttekintés

Online 3D röntgen ICT-9200-1

X-Ray I.C.T-9200 Bevezetés:

Az I.C.T-9200-at úgy tervezték, hogy nagy felbontású röntgensugaras képalkotást biztosítson az elektronikai ipar számára.Ez a sokoldalú rendszer a PCB gyártási folyamat számos alkalmazásában hatékony.Ide tartoznak az olyan félvezetők, mint a BGA, CSP, LGA, POP, SIP, QFN, flip chipek, COB és LED.Az I.C.T-9200 hatékony támogató eszköz a folyamatfejlesztéshez, a folyamatfigyeléshez és az utómunkálati műveletek finomításához.

Jellemzők:

1. 130KV zárt röntgencső;

2. Nagy sebességű millió nagy felbontású FPD detektor, 6 tengelyes mozgásrendszer, hogy megfeleljen a különféle nagy igényű észlelési igényeknek;

3. Windows navigáció, kényelmes célkövetés;

4. BGA üres terület automatikus mérése és jelentéskészítés;

5. Többfunkciós DXI képfeldolgozó rendszer több képellenőrző programmal XY programozással;

6. A gép UPS-sel érkezik, hogy csökkentse a berendezésben a hirtelen áramszünet által okozott károkat;

7. Állítsa be a valós idejű energiafigyelő rendszert;

8. 3D CT szkennelő rendszer.(Sík CT+Kúpos CT);

9. Ergonomikus kialakítás, barátságos ember-gép interfész;

10. Magas biztonság, EU CE tanúsítvánnyal, nemzetközi minőségirányítási rendszer ISO-val és AERB tanúsítvánnyal a röntgenhez.

BGA érvénytelenségi ráta számítás

BGA érvénytelenségi ráta számítás

Biztonságos elektromágneses interlock és hardvervédelem

Biztonságos elektromágneses interlock és khardvervédelem

Nagy méretű ellenőrző asztal

Nagy méretű ellenőrző asztal

A sugárzás valós idejű monitorozása

A sugárzás valós idejű monitorozása

Alkalmazás:

SMT, BGA, CSP, flip chip, LED-érzékelő, félvezető, csomagolóelemek, akkumulátoripar, elektronikai alkatrészek, autóalkatrészek, fotovoltaikus, alumínium fröccsöntés, műanyag fröccsöntés. Kerámia, egyéb speciális iparágak.

BGA 3D CT érzékelés

BGA 3D CT érzékelés

IC 3D CT észlelés

IC 3D CT észlelés

Lítium akkumulátor észlelése

Lítium akkumulátor észlelése

Présöntvény-észlelés

Die Casting Detection

Leírás:

Tétel Modell I.C.T-9200
Röntgencső Max.Feszültségek, típus 130kV/1000μA, zárt mikrofókuszos röntgencső
Érzékelő típusa FPD
Detektor Felbontás 1 μm
Pixel 1536x1536
Érzékelő szöge Teljes 360°-os látószög, 2*70°-os dőlésszög
Operációs rendszer Ipari PC, Win10 64 bites, i7 processzor
Rendszer számítógép Monitor 24 hüvelykes LCD
Felhasználói felület I.C.T Többfunkciós DXI képfeldolgozó rendszer
Munkaplatform Max.Ellenőrzési terület 510mm*670mm
Max.Rakodási súly 5 kg [M méret];30 kg [L-es méret]
Mozgásvezérlés Joystickok, egér és billentyűzetek
Mozgási tartomány (fel és le) 250 mm
PCBA vastagság 0,5-5 mm
PCBA kézműves oldal 5 mm
PCBA vetemedés kompenzáció ±2 mm
Hézag felső és alsó rész 70mm és 40mm
Navigáció Kamera HD kamera, lézerpont
Tengely Manipulátor 6 tengelyes bütyökkel X / Y / T , platform X / Y / Z
Tengelyvezérlés X, Y
Berendezés jellemzői Tápegység AC 110~220V (±10%) 50Hz, 3kW
Vázlat méretei 1700(Sz)*1660(Mé)*1900(Ma) mm
Rendszer súlya

3330 kg

UPS 1000VA, 800W
