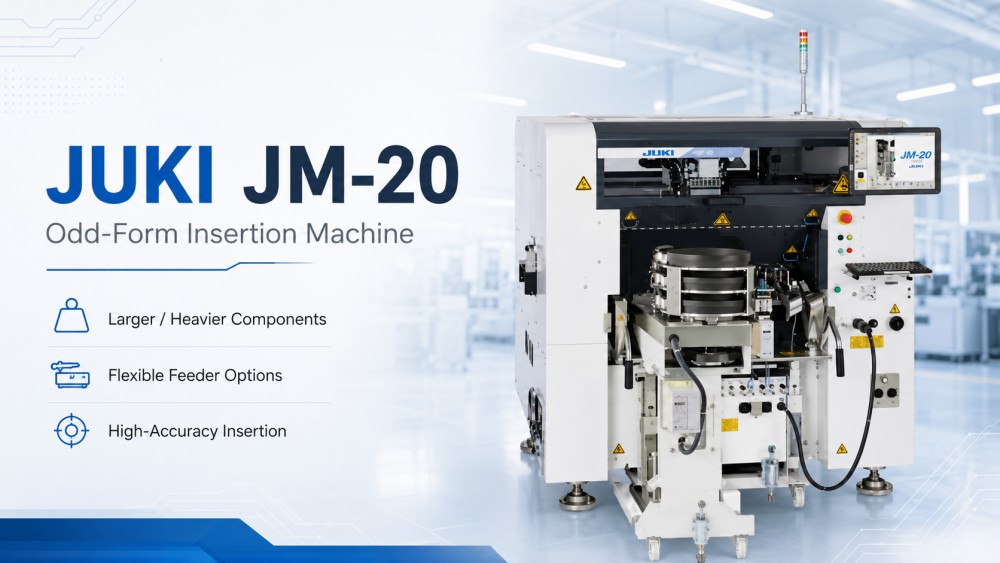

A JUKI JM-20 egy többfeladatos, páratlan formájú beszúrógép, amelyet nagyobb táblákhoz, nehezebb alkatrészekhez és nagy keverékű elektronikai gyártáshoz terveztek. Támogatja az automatikus beillesztést, az SMT elhelyezést és a kézi beillesztési vezetékcsatlakozást egyetlen rugalmas platformon. A kisebb modellekhez képest a JM-20 jobb a nagy alkatrészekhez, nagy NYÁK-okhoz, csatlakozókhoz, radiális alkatrészekhez, axiális alkatrészekhez, tálcarészekhez, pálcás alkatrészekhez és ömlesztett alkatrészekhez. Támogatja a 410 × 560 mm-es NYÁK-méreteket egyetlen bilinccsel és a 800 × 560 mm-es dupla bilincsekkel. A gép lézerfelismerést és látásfelismerést használ az alkatrésztest helyzetének és a vezetékcsúcsok behelyezés előtti ellenőrzésére, ezzel is javítva a behelyezési pontosságot és a gyártási stabilitást.
| Termékjellemzők

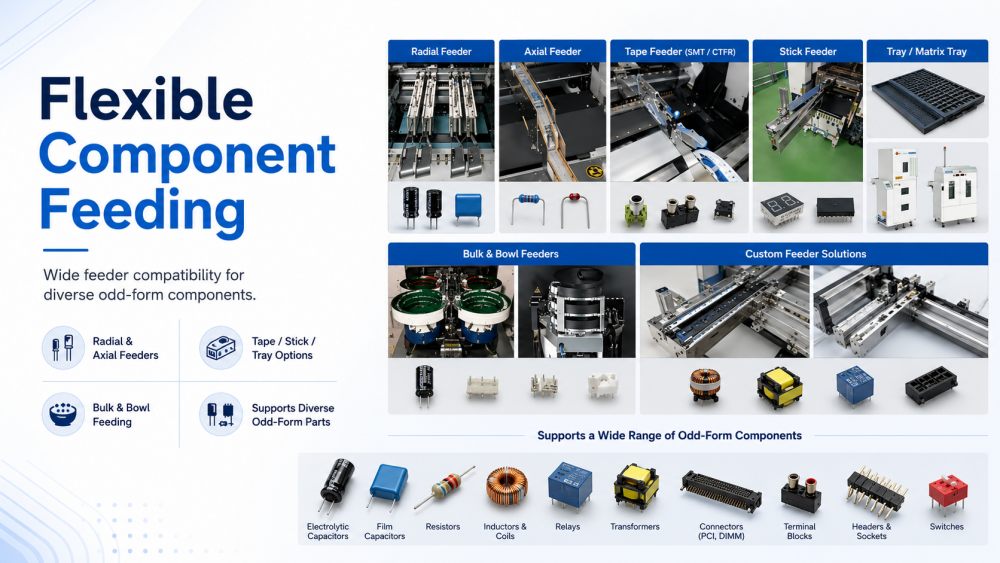

A JUKI JM-20 az adagoló opciók széles skáláját támogatja a különböző szokatlan formájú alkatrészekhez. Működhet radiális adagolókkal, axiális adagolókkal, szalagadagolókkal, pálcás adagolókkal, tálcatartókkal, mátrixtálca-szerverekkel, táladagolókkal és egyedi adagolókkal. Ez alkalmassá teszi azokat a gyárakat, amelyek több terméktípust gyártanak ugyanazon a DIP- vagy vegyes összeszerelősoron. Az olyan alkatrészek, mint az alumínium elektrolit kondenzátorok, csatlakozók, tekercsek, relék, transzformátorok, nagy autóalkatrészek, PCI csatlakozók és DIMM csatlakozók kezelhetők a tényleges projektigények alapján. Ez az adagoló rugalmassága segít csökkenteni a kézi behelyezési munkát, és nagyobb szabadságot biztosít az ügyfeleknek a THT automatizálási folyamat felépítése során.

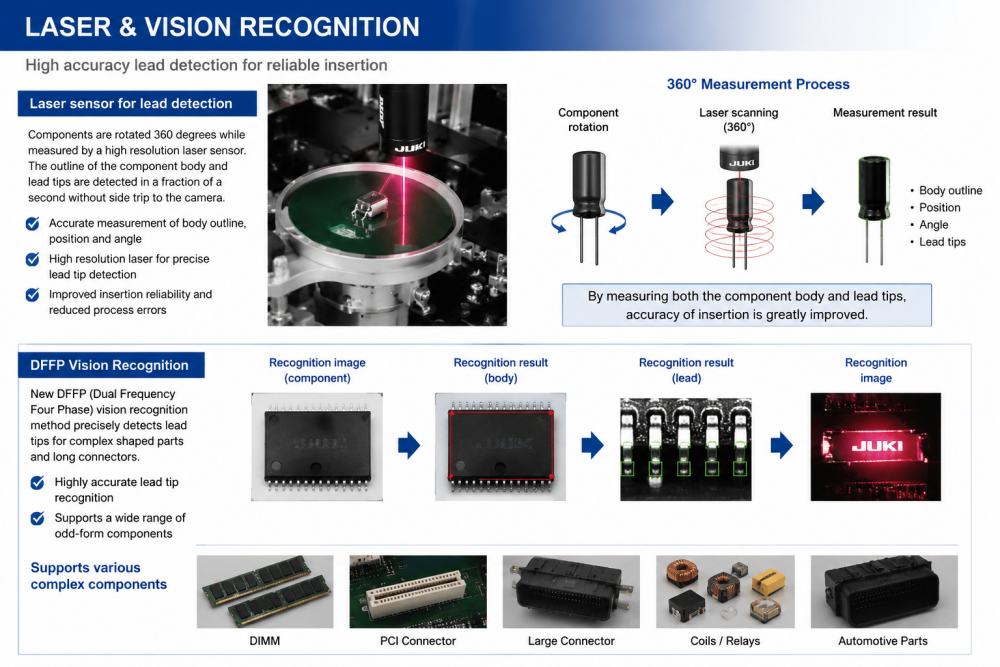

A JM-20 lézerérzékelőt használ az alkatrészek mérésére, miközben azok 360 fokkal elfordulnak. A rendszer anélkül tudja ellenőrizni az alkatrész körvonalát, helyzetét, szögét és a vezetőcsúcsokat, hogy az alkatrészt külön kamerapozícióba küldené. Ez időt takarít meg és támogatja a pontosabb behelyezést. A gép támogatja a DFFP látásfelismerést is, amely pontosan felismeri az összetett alkatrészek vezetőhegyeit. Ez a speciális formájú vagy hosszú csatlakozókkal rendelkező alkatrészek, például DIMM, PCI és nagyméretű autóalkatrészek esetén hasznos. Az alkatrész testének és a vezeték helyzetének ellenőrzésével a gép segít csökkenteni a behelyezési hibákat és javítja a folyamat megbízhatóságát.

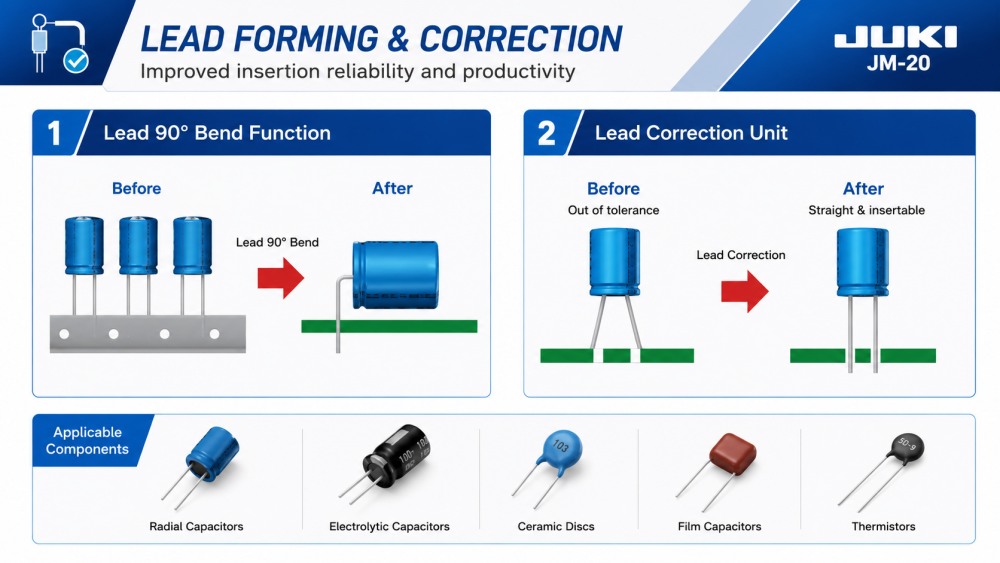

Radiális szalagos alumínium kondenzátorok esetén a Lead 90° Bend funkció a vezetéket a behelyezés előtt levághatja és 90 fokos alakra formálja. Ez segít csökkenteni a kézi munkát, és egyenletesebbé teszi az ólomképződést. A JM-20 a vezetékkorrekciós egységet is használhatja a tűréshatáron kívüli vezetékek behelyezés előtti korrigálására. Ha egy vezeték meggörbült vagy rosszul van beállítva, a korrekciós egység segít visszahelyezni használható helyzetbe. Ez fontos az alkatrészek elvesztésének csökkentése és a behelyezési problémák elkerülése érdekében. A gyártási csapatok számára ezek a funkciók segítenek stabilabbá tenni a páratlan formájú beszúrást, és kevésbé függenek a kézi beállítástól.
| Specifikáció
| Modell | JM-100 | JM-50 | JM-20 | |
| Deszkás méret | 1 alkalommal csomósodás | 410*360mm | 410*360mm | 410*360mm |
| 2-szeres csomósodás | 800*360mm | 800*360mm | 800*360mm | |
| Alkatrész magassága | max.30mm | max.50mm | ||
| Alkatrész mérete | 0603-50MM | |||
| Elhelyezési sebesség | 16.000 CPH | 9000 CPH | 1550 CPH | |
| Fej | 8 | 4 | 6 | |
| A gép mérete (Sz × M × Ma) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Tömeg (kb.) | 1300 kg | 1300 kg | 1760 kg | |
